Полимерные (пластиковые) колодезные кольца

Объемы септиков, размеры бетонных колец, днищ и перекрытий

Общий объем септика определяют как трехсуточную потребность в воде из расчета 200 л на человека. Фильтрующий колодец в этот расчет не входит.

Для однокамерного септика весь объём приходится на первую камеру, у двухкамерного обычно емкости делят в соотношении 2/3 и 1/3. Хотя многие «упрощают» схему и делают обе емкости одинаковыми, но в этом случае первая из них должна быть не меньше 2/3 расчетного объема.

Зная объем септика можно выбрать оптимальные размеры из стандартного ряда стеновых колец КС по ГОСТ 8020-90.

Обычно кольца для канализации выбирают из номенклатуры КС15 или КС20.

КС7 используют как горловину колодца (когда она нужна).

КС10 имеет объём 0.24 м3 при максимальной высоте кольца 89 см. Трех элементов первой емкости двухкамерного септика будет хватать только для стоков от жизнедеятельности одного человека. Их могут использовать в схеме двухкамерного или трехкамерного септика в качестве колец для второй и третьей емкости, если состав семьи не более трех человек.

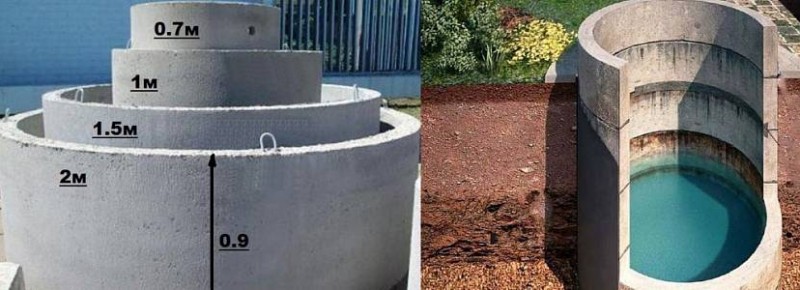

Бетонные кольца КС можно подобрать для любого септикаИсточник rinnipool.ru

КС13 может подойти по объему, но у него только один размер высоты – 89 см. У «соседнего» в ряду КС15 их два – 59 и 89 см, а это дает больше возможностей в построении канализации

Есть еще КС25, но для них предусмотрена только плита перекрытия – днища нет.

С днищами выбор проще:

• ПН10 диаметром 150 см;
• ПН15 (подходит и для кольца КС13) диаметром 200 см;
• ПН20 диаметром 250 см.

Плита перекрытия есть для всей номенклатуры стеновых колец кроме КС7.

Разновидности колодезных колец

Виды колец

Кольца для колодца могут быть изготовлены из двух материалов:

• Бетона.
• Полимерные

Особенности:

• И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
• С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.

Виды бетонных колец

Кольцо для колодца из бетона изготавливается из:

• Раствора бетона.
• Арматуры.
• Различных добавок, которые увеличивают его прочность и экологичность.

ГОСТ 8020 90 колодезные кольца бывают нескольких марок:

• КФК — кольца, которые используются для обустройства канализационного колодца.
• КЛК — кольца для обустройства ливневой канализации.
• КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
• КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
• КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.

По своим характеристикам железобетонные кольца могут быть:

• КО — опорные кольца.
• КД — доборные.
• КС — стеновые.
• КПН — кольцо с днищем.
• Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.

Подробнее:

• Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
• Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.

Доборные кольца

• Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
• Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.

• Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
• Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.

Полимерные кольца для колодца

Эти кольца также изготавливаются в соответствии с ГОСТом.

Они:

• Более практичные.
• Имеют небольшой вес.
• Могут быт аналогичных типов, что и бетонные.
• Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.

Сколько стоит колодезное кольцо такого типа:

• Цена на полимерные кольца ниже, чем на бетонные.
• Обусловлено это универсальностью пластика, который используется для их изготовления.
• Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.

Размеры колец:

• Внутренний диаметр — 50-60-70-80 см.
• Высота — 10-70 см.

Виды полимерный колец:

• Доборные.
• Стеновые.
• Опорные.
• С дном.
• С плитой перекрытия.
• С крышкой и без нее.

Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома – 5 м;
• к общим дорогам – 5 м, подъездным – 3 м;
• от колодца – 30 м;
• от границы соседнего участка – 3 м;
• к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии. Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху – 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Особенности использования пластиковых колец для колодца

Отдельные пластиковые кольца используются для сборки единой конструкции шахты колодца. Они позволяют в самые короткие сроки произвести монтажные работы, при сокращении общих трудозатрат минимум вдвое.

Кроме того, хозяевам домов предоставляется возможность с помощью подобных пластиковых комплектующих обустраивать необходимые гидротехнические сооружения в достаточно сложных климатических условиях, а также во влажных грунтах, которые в зимний период в регионах с низкими температурами подвержены глубокому промерзанию. Такие условия негативно отражаются на других вариантах конструкций, особенно в тех случаях, когда они собираются из железобетонных колец. Даже не особо сильные подвижки в грунтовых слоях могут способствовать их сдвигу, что бывает чревато не только повреждением стен и нарушением герметичности шахты, но и выходом из строя дорогостоящего оборудования, установленного в колодце.

Современный тренд в быстром и качественном сооружении разнообразных колодцев – сборка из пластиковых колец

Разгерметизация стен колодца, используемого в качестве источника воды, задает высокую вероятность его быстрого загрязнения и прихода в негодность, вызывает необходимость проведения частых дезинфекций. Использование качественных колец, изготовленных из пластика, решает и эту проблему, так как существуют надежные способы соединения отдельных секций в единую герметичную конструкцию.

Двухкамерный септик из пластиковых колец — с герметичной емкостью для накопления и отстоя стоков, и с перфорированной — для вывода очищенной воды в дренаж.

Пластиковые кольца используются для обустройства шахт колодцев, предназначенных для следующих нужд:

• Для сооружения обычного водоразборного колодца, источника воды. Подходят для этой цели не все модели колец.
• Для сооружений камер локальный очистных сооружений – выгребных ям и септиков.
• Для накопительных колодцев системы ливневой канализации.

Обустройство кессона для скважины с использованием пластиковых колец

• Для смотровых (ревизионных), колодцев в местах соединения потоков, поворотов, перепадов высот, на прямых участках на определенных расстояниях и т.п.
• Кессоны над скважиной для установки в них насосного оборудования автоматики, защиты скважины от атмосферных загрязнений.

Как видите, сфера применения очень широкая, охватывающая, пожалуй, все разнообразие гидротехнических сооружений в частном доме.

Характеристики и размеры

Говоря о самых важных характеристиках колец из бетона, стоит отметить их устойчивость к воздействию влаги. Именно во влажной среде они будут использоваться чаще всего, поскольку с их помощью обустраивают колодцы, а также сливные ямы, приямки для скважин, а также другие места с повышенной влажностью.

Именно поэтому кольца не должны никак реагировать на воду. Этому способствует качество бетона. Чем бетон качественнее, тем выше его гидроизоляционные свойства. Для колец, которые будут применяться в качестве приямка, то есть, находиться в сырости, подойдёт марка бетона м100 м150 для железобетонных колец, которые будут стоять в септике, лучше всего не экономить и покупать изделия из бетона марки м300 не меньше.

Железобетонный кольца и их размеры

Обратите внимание на такие характеристики, как внешний и внутренний диаметр. Внешний диаметр позволит понять диаметр углубления перед монтажом

Внутренний диаметр позволит посчитать объём, который сможет заполнить жидкость в процессе эксплуатации.

Разница между внутренним и внешним диаметром это толщина стенки. Чем она толще, тем прочнее купленные изделия. На прочность влияет и внутренняя арматура. Арматура для кольца представляет собой проволоку, диаметром не менее 4-6 мм. Этого достаточно для того, чтобы бетон не разрушался от времени и влаги.

Размеры железобетонных колец важны, особенно стоит учитывать внутренний диаметр. В продаже, железобетонные кольца, используемые для колодца, могут поставляться с внутренним диаметром от 60 см до 2 метров, включительно. Чем больше диаметр, тем больший объём жидкости сможет содержать в себе кольцо.

Это удобно, поскольку не придётся часто нанимать технику для выкачивания сточных вод. В случае с питьевым колодцем, чтобы столб воды всегда находился на должном уровне, лучше всего выбирать кольца железобетонные сборные диаметром от 90 до 160 сантиметров, включительно.

Когда мы смотрим на маркировку изделия, выбирая его в магазине, мы всегда видим две цифры. Первая цифра указывает на высоту, вторая на внутренний диаметр. Высота тоже, в конечном счете, повлияет на объём.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.

• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.

• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Монтаж

Монтажные работы по установке железобетонных колец – это ответственная процедура. Можно заказать установку у профессионалов, но тогда монтаж обойдется недешево. Современные технологии позволяют провести монтаж железобетонных колец своими руками. Установка колодезных колец может быть произведена при помощи специальной техники в готовый котлован либо своими руками методом подкопа. Такой метод представляет собой установку сначала первого кольца, которое углубляется подкопкой, затем после изъятия земли устанавливается второе кольцо и так далее.

Для начала необходимо будет определиться с местом для будущей конструкции. Но перед этим стоит получить полные сведения о качестве воды и грунте в геологоразведочных организациях города или области. А также можно взять воду на пробу у соседей, а анализ выполнить в любом СЭС.

Стоит обратить внимание, что яму следует рыть не ближе чем на 20 метров к пребыванию животных. Состав грунта также необходимо знать еще до землеройных работ

Если в него входит глина или камни, то монтаж обернется довольно тяжелым процессом. После подготовительных работ можно приступить к землеройным мероприятиям. Идеальным вариантом является период с августа по октябрь.

При использовании первого варианта следует вырыть яму, куда впоследствии вставляется кольцо. Яма делается с запасом глубины на 10–15 см, а по диаметру она должна быть на 10% больше диаметра устанавливаемого кольца. Дно ямы можно проармировать и самостоятельно залить бетоном или же купить кольцо с днищем.

При самостоятельном монтаже после заливки дна нужно подождать 3–4 дня, до его полного отвердевания. Если же дно не предполагается, тогда ложится подушка из щебня. Помимо финансовой выгоды, самостоятельная установка элементов заглубленных сооружений имеет еще одно преимущество – вся конструкция может быть смонтирована за один день.

При выборе второго варианта следует в нужном месте выкопать яму и установить первое кольцо. Далее, при копке котлован начинают постепенно углублять. По ходу действия и увеличения глубины поверх первого изделия ставят второе, затем следующее и так до тех пор, пока в этом есть необходимость. Яма роется лопатами, а для герметизации стыков между кольцами используют раствор цемента и средства на битумной основе. Необходимо соорудить и гидроизоляцию с помощью гидрозамка, чтобы вредные вещества из почвы не просочились в колодец.

Зазоры между кольцами можно также тщательно заделать уплотнительными резиновыми материалами, которые размещаются в пазах для лучшей герметичности. Такие материалы должны иметь медицинские сертификаты. При монтаже колец с замком стоит проверять надежность герметизации, чтобы в дальнейшем кольца не разошлись. Во избежание появления неприятных запахов следует накрыть колодец специальной плитой с люком.

Отсутствие выступов на поверхности железобетонных изделий позволяет использовать их в ремонтных работах уже существующих колодцев. Для того чтобы произвести установку железобетонных изделий, понадобятся следующие инструменты: трамбовка, ведро, линейка, молоток, зубило, бочка для воды, кельма и растворный ящик.

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ	Объём ЖБИ кольца (м3)	Примерная стоимость (руб)
КС 10 — 9	0.71	1800 — 2100
КС 15 — 9	1.59	2750 — 3200
КС 20 — 9	2.83	4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м.
Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором.
Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном.
Подводим сливной патрубок к подготовленному заранее отверстию.
Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений.
Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

 Существует различие армированного бетона по типу изготовления:

• Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
• Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
• Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме: разбираем суть

Достоинства и недостатки

Помимо характеристик прочности и долговечности, к преимуществам использования можно отнести такие особенности, как:

• быстрота монтажа (если сравнивать с кирпичной выкладкой), несмотря на необходимость использование вспомогательной грузоподъёмной техники;
• относительно доступная стоимость на любое железобетонное изделие;
• удобство в устройстве при плотном прилегании и соединении изделий с замком без просветов;
• срок службы, может быть больше 50-ти лет.

Недостатками можно назвать такие немаловажные моменты:

• довольно трудоёмкий процесс монтажа с обязательным привлечением грузоподъёмных механизмов и дополнительной рабочей силы;
• сложности при перевозке;
• при неквалифицированном монтаже стенки могут начать распадаться по истечении срока 5–6 месяцев;
• при несоблюдении правил эксплуатации или в случае несвоевременных мер по гидроизоляции стенок бетонных колодцев для канализации, бетонная поверхность может разрушиться, а арматурная сетка, установленная внутри изделий, подвергается коррозии и деформации.

Производство бетонных колец

Процесс производства колец из бетона наглядно демонстрирует видео в этой статье:

При производстве бетонных колец, как минимум, применяется следующее оборудование (вибропресс может быть заменен виброформами, тогда выпуск продукции будет производиться литьевым способом, а вместо кран-балки использовать манипулятор):

Для изготовления колец из бетона используется технология вибропрессования или виброформы.

Производство изделия при помощи виброформ осуществляется при использовании в качестве матриц внешней опалубки (обечайки) и сердечника. Вибрирование наружной обечайки позволяет выполнить поверхностное уплотнение смеси бетона.

Виброформа для производства бетонных колец

• Использование вибропрессования имеет больше преимуществ: с помощью пуансона выполняется качественное уплотнение смеси, которое дополняется вибрацией разной частоты, поочередно воздействующей на разные фракции заполнителя.
• Замок, получающийся в результате прессования, обладает отличными прочностными показателями и хорошим качеством поверхности, в отличие от изготовленного посредством применения виброформ.
• Бетонные кольца производятся из бетона марки от М200. При приготовлении смеси ориентируются на требования ГОСТ 7473-2010 «Смеси бетонные», в качестве ее ингредиентов используются: цемент марки от М400, песок (1,5 — 2 мм), щебень (размером до 1 см), пластификатор, вода.

Количество используемых в производстве 1 м3 бетона определяется технологами производства.

Можно использовать такую рецептуру:

1. цемент: 0,3 т;
2. песок: 0,8 т;
3. гравий: 1,25 т;
4. вода: 0,150 т.

• Смесь тщательно перемешивается в бетоносмесителе.
• Для повышения долговечности и жесткости изделий, при их производстве используется армирование сеткой, изготовленной из проволоки сечением 4 или 5 мм. Либо, используются стержни арматуры диаметром 8 мм (для колец применяется проволочный каркас, связанный в кольцо, с ячейкой 150 мм, для днищ и крышек — сетка их двух слоев прутков с ячейкой 200 мм). Сетка устанавливается внутрь формы перед заливкой раствором.

Арматурный каркас из проволоки

Для того, чтобы арматурный каркас оказался в «теле» бетонного раствора, применяются специальные фиксаторы «Звездочки».

Фиксаторы «Звездочка»

Бетонный раствор заливается в смазанные маслом формы. Производится формование колец.

Формы для изготовления бетонных колец

• Опалубка демонтируется, готовое кольцо оставляют набирать прочность. Для ускорения процесса применяют пропарочные камеры.
• Хранение бетонных изделий осуществляется строго по ГОСТ:

1. в 1 ряд — для рабочих камер;
2. в 2 ряда — для стеновых изделий;
3. до 6 рядов — для опорных колец и плит.

Изготовить кольца бетонные своими руками также вполне возможно, только нужно оценить целесообразность данной затеи, когда существует потребность всего в нескольких изделиях, стоимость которых у производителей вполне доступная.
