Кабель-каналы для электропроводки

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

• расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
• от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
• горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

• клей наносят зигзагом между гранями короба с шагом в 1.5 см;
• обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
• когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
• держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Особенности крепежа на саморезы

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Размеры

Для того, чтобы выбрать короб, важно принимать во внимание характеристики провода. Для интернет-кабеля идеально подойдет модель, размеры которой составляют 15×10 мм. Такие конструкции удачно впишутся в пространство

Такие конструкции удачно впишутся в пространство.

Мини-каналы

Размеры их предельно компактные: ширина составляет 12 — 75 мм. подходят для того, чтобы проложить несколько тонких проводов. Используются дома или в офисе. Для крепежа используется клей или саморезы.

Тип	Ширина, мм	Высота, мм	Полезное сечение, мм2	В упаковке, м
12×7	12	7	44	288
12×12	12	12	82	80
15×10	15	10	86	180
20×10	20	10	129	126
20×12,5	20	12,5	130	108
16×16	16	16	164	88
25×16	25	16	257	66
25×25	25	25	342	80
40×16	40	16	368	80
40×25	40	25	576	52
40/2×25	40	2×25	576	52
40×40	40	40	914	30
60/3×16	60	3×16	384	56
75/3×20	75	3×20	800	36

Табл. 1.

Напольные

Обычно они овальные. Часто делаются из алюминия. Пластмасса используется редко

Важно знать, какую температуру сможет выдержать кабель-канал

Тип	Ширина, мм	Высота, мм
50×12	50	12
70×16	70	16
75×16	75	16
75×17	75	17
75×18	75	18
90×12	90	12
92×20	92	20

Табл. 2.

Плинтусные

Используются вместо плинтуса. Применяются для того, чтобы проложить кабель на стыке стены и пола. Обычно изготавливаются из пластика. Предусматривается различное декоративное и цветовое оформление. Фиксируются к стене или полу с помощью саморезов. В комплекте имеются соединители, заглушки, переходники.

Тип	Ширина, мм	Высота, мм
50×10	50	10
50×16	50	16
60×16	60	16
70×20	70	20
70×22	70	22
75×20	75	20
80×20	80	20
90×25	90	25

Табл. 3.

Парапетные

Основные кабель-каналы для административных зданий и офисов. Их поперечное сечение выполнено в виде буквы Г или Т. Эти короба самые широкие. Минимальный размер составляет 50×80 мм. Могут применяться для монтажа розеток и проводов. Лотки обычно изготавливают из пластика.

Тип	Ширина, мм	Высота, мм
50×80	50	80
74×55	74	55
80×40	80	40
80×50	80	50
85×50	85	50
90×50	90	50
100×40	100	40
100×50	100	50
100×60	100	60
105×50	105	50
110×50	110	50
120×55	120	55
130×50	130	50
150×60	150	60
220×65	220	65

Табл. 4.

Перфорированные

Используется профиль с отверстиями. В результате вес снижается на 40 %. Также снижается цена. Для изготовления применяется металл и пластик. Сечение выполняется в виде круга или прямоугольника. Обеспечивается необходимая вентиляция. Провода не перегреваются, конденсат в коробе не накапливается. Перфорированные короба обычно используются тогда, когда нужно собрать электрощитовое оборудование.

Тип	Ширина, мм	Высота, мм
15×17	15	17
25×30	25	30
25×40	25	40
25×60	25	60
25×80	25	80
25×100	25	100
40×40	40	40
40×60	40	60
40×80	40	80
40×100	40	100
60×40	60	40
60×60	60	60
60×80	60	80
60×100	60	100
80×60	80	60
80×80	80	80
80×100	80	100
100×60	100	60
100×80	100	80
100×100	100	100
120×80	120	80

Табл. 5.

Гибкие

Другое их название – рулонные. Форма перфорированная. Такие кабель-каналы позволяют проложить проводку на неровных основаниях. Форма прямоугольная или круглая, длина традиционно составляет 20 метров.

№	Внутреннее сечение Ш×В (мм)	Внешнее сечение Ш×В (мм)	Радиус изгиба (мм)
1	10×5	13,7×8	10
2	10×5	13,7×8	15
3	10×9,4	16×12,5	18
4	16×9,4	22×12,5	28
5	10×10,3	16×12,5	18
6	16×10,3	22×12,5	28
7	6×10,5	12,5×15	28
8	16×15	24,2×19,3	28
9	20×15	28,2×19,3	28
10	30×15	38,2×19,3	28
11	15×17	26×24	75
12	25×17	36×24	75
13	38×17	49×24	75
14	15×17,5	26×23	38
15	25×17,5	36×23	38
16	38×17,5	49×23	38
17	38×17,5	49×23	38
18	20×21	33,5×28	38
19	25×21	38,5×28	48
20	38×21	51,5×28	48
21	38×21	51,5×28	75
22	38×21	51,5×28	125
23	50×21	63,5×28	35
24	50×21	63,5×28	48
25	50×21	63,5×28	75
26	50×21	63,5×28	125
27	68×21	81,5×28	48
28	80×21	93,5×28	48
29	38×21	51,5×28	100
30	50×21	63,5×28	75
31	50×21	63,5×28	100
32	68×21	81,5×28	75
33	68×21	81,5×28	100
34	80×21	93,5×28	75
35	25×25	41×35	55
36	38×25	54×35	55
37	38×25	54×35	75
38	38×25	54×35	125
39	57×25	73×35	55
40	57×25	73×35	75
41	57×25	73×35	100
42	57×25	73×35	125
43	77×25	93×35	55
44	77×25	93×35	75
45	77×25	93×35	100
46	77×25	93×35	125
47	103×25	119×35	100
48	125×25	141×35	100
49	38×25	54×35	125
50	57×25	73×35	125
51	103×25	119×35	150
52	50×35	66×50	75
53	50×35	66×50	125
54	75×35	91×50	125
55	100×35	116×50	63
56	100×35	116×50	125
57	50×35	66×50	150
58	75×35	91×50	100
59	100×35	116×50	125
60	125×35	141×50	200
61	108×42	135×64	75
62	75×45	95×64	125
63	100×45	120×64	100
64	150×45	170×64	150
65	200×45	220×64	200
66	75×45	95×64	200
67	100×45	120×64	125
68	125×45	145×64	200

Табл. 6.

Что же такое кабель-канал?

Кабельные каналы или, как их еще называют, электротехнические и монтажные короба (лотки) – это приспособления, в задачу которых входит защита кабельных линий от внешних неблагоприятных влияний. Кабель-каналы выполняются в виде профиля, как правило, прямоугольной, реже треугольной, плоской или круглой формы.

Среди основных достоинств пластиковых коробов отметим следующие:

• отсутствуют расходы на штробление,
• скорость и простота монтажа,
• возможность самостоятельной прокладки,
• гибкость установочных решений,
• удобство использования кабель-канала для подключения розеток и выключателей,
• легкий доступ при неисправностях,
• доступность смены конфигурации и удобство масштабирования,
• приемлемая цена,
• эстетическая привлекательность и современный дизайн,
• минимальные риски ударного, вибрационного или химического повреждения кабелей, а также попадания влаги и пыли на узловые проводные соединения,
• длительный срок службы,
• снижение пожароопасности.

В электротехнических коробах могут размещаться силовые, компьютерные, антенные, телефонные провода и многие другие разновидности кабелей, к примеру, для ОПС, систем контроля, безопасности, управления доступом, видеонаблюдения.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

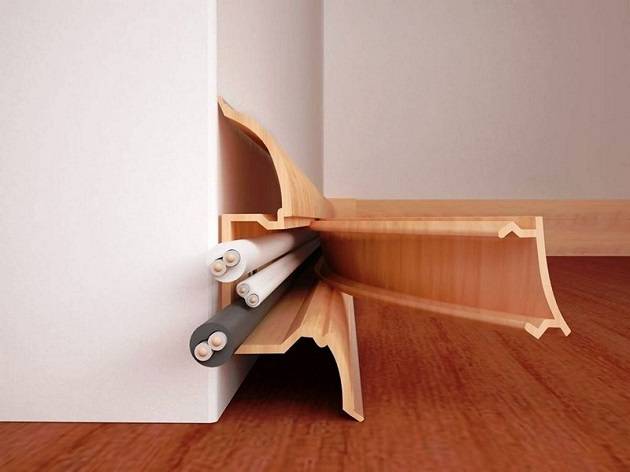

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Полезные рекомендации электрика

Изделие крепится с помощью:

• обычных саморезов, предназначающихся для работы с металлом или деревом (лучше применять пресшайбы);
• жидких гвоздей – специального высокопрочного строительного клея;
• двухстороннего скотча.

Чаще всего крепёж ведётся на саморезы. Если поверхность деревянная, канал прикручивается сразу. Если основание бетонное или кирпичное, сначала бурится перфоратором отверстие на 6 мм., вставляется пластиковый дюбель, а уже в него заворачивается саморез с коробом (можно использовать дюбель-гвозди). Оптимальное расстояние между крепёжными элементами – 40–50 см, но, чем больше неровностей на поверхности, тем чаще нужно делать шаг.

Выполнять работу нужно медленно и аккуратно, иначе можно испортить и профиль, и поверхность. Старайтесь закрывать крышки плотно и надёжно. Будет лучше, если у них имеется двойной замок (продавцы-консультанты знают об этом). Разметку и монтаж легче всего вести при помощи лазерного уровня. Он сразу выставит Вам горизонтальные и вертикальные плоскости, что очень удобно.

Кабель канал – приспособление, которое не только скроет провода, но и придаст «изюминку» дому или бане, благодаря интересному дизайну. Для прокладки электропроводки использование короба – это безупречное решение!

Анекдот в тему: Конец рабочего дня… В бытовку к прорабу вбегает запыхавшийся электрик-стажёр и кричит: — Степаныч! Чё делать-то? Девки уже стены заштукатурили, а я проводку забыл! — Эх, студент, сколько тебя учить, что про водку на стройке забыть никогда нельзя!

На этом всё. Мира Вашему дому и до скорых встреч! Пока!

Цитата мудрости: В споре часто побеждает дерзость и красноречие, а не истина (Менандр).

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.
