Распространенные модели В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит.
Три фазы Этот вариант предназначен для частного дома, в квартире такая схема применяется редко.
Поиск неисправности.
Это делается с помощью электротестера. Нельзя использовать алюминиевую фольгу — она слишком сильно греется под воздействием индукционных токов и может спровоцировать возгорание.
Конфорки могут иметь другой тип, но нам важна техническая сторона. Электрическая схема.

Нижние клеммы используются для соединения с автоматом и выводятся на ноль. Юрий Есть еще люди! Сковорода, покрытая снизу слоем нагара после газовой печи, при использовании на индукционной конфорке начинает издавать неприятные запахи, звуки и даже пускает дым, ведь теперь температура растет не снаружи, а изнутри.

Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Если индукционных конфорок несколько, они могут работать как одна, вместе прогревая большую сковороду или целый противень, причем температура распределяется по днищу емкости равномерно.

Это явление токи, наведенные магнитным полем в материале, попавшем в зону действия магнитного поля , называется электромагнитной индукцией эффект открыл британский ученый Майкл Фарадей в году. При этом токовый номинал розетки должен составлять А. Тогда вихревые токи, испытывая большое сопротивление, вызывают нагрев посуды, а от повышенной температуры сопротивление возрастает еще больше. Ремонт электроплиты Мечта На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.
Замена конфорки на электроплите, легко и просто…

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

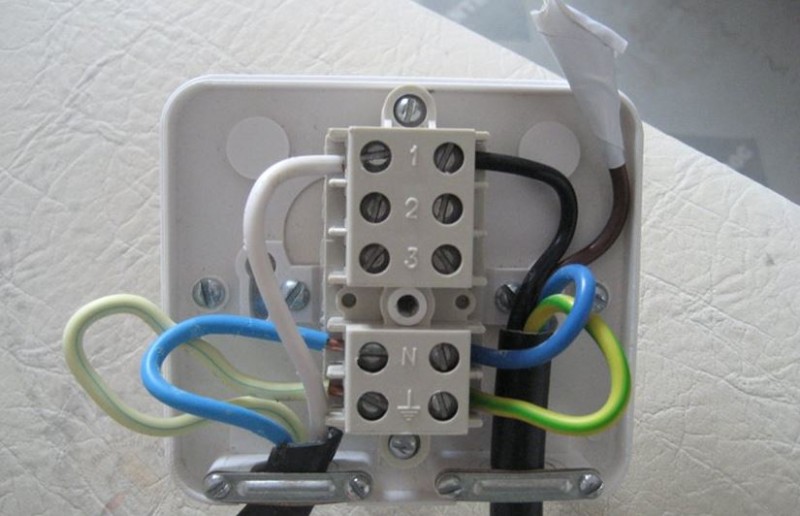

Расстановка перемычек в электроплите Ханса

Базовая комплектация

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

• варочную поверхность с конфорками;
• духовой шкаф;
• нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.
Для удобного управления на передней лицевой панели расположены регуляторы
— они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора
: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

1. регулятор мощности;
2. клеммная коробка;
3. конфорка;
4. опорная планка;
5. датчик температуры духовки;
6. петля;
7. стопор;
8. держатель тэна духовки;
9. тэн духовки;
10. внутренняя облицовочная панель;
11. фиксатор защелки дверцы;
12. гнездо защелки;
13. изолирующая прокладка;
14. тэн для гриля;
15. ободок конфорки;
16. шнур электропитания;
17. земляная клемма;
18. регулировочные ручки.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см.
Ремонт электроплитки 2

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания

Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

ТЭН плохо греет

Если не удаётся «прозвонить» некоторые спирали ТЭНа – его можно лишь поменять, так как он закрыт. Открытая спираль на печках-самоделках позволяет соединить место прогара (обрыв) – какое-то время можно пользоваться такой печкой дальше, с полноценным же ТЭНом этого проделать невозможно.

В ряде случаев на то, что нагревательная спираль скоро выйдет из строя, указывает «критическая точка» на ней – она раскаляется заметно больше и даёт яркий красно-оранжевый свет. Толку от точечного избыточного накала спирали немного – чаще всего он происходит при работе ТЭНа на полной мощности. Продлить срок службы ТЭНа можно, не включая его на полную мощность – исключить из работы ту из спиралей, на которой и происходит точечный перегрев либо включать её, но отдельно и ненадолго.

Устройство включено, но нет нагрева

В электроплитках, оснащённых электронным блоком управления (ЭБУ), повредиться могут как основной контроллер, задающий режим работы, так и датчики нагрева на каждой из конфорок. Попробуйте временно снять ЭБУ и подключить любую из электроконфорок напрямую к сети – скорее всего, она будет рассчитана на такое использование, правда, о её электронном управлении придётся забыть, пока не будет восстановлен/заменён ЭБУ. Ремонт платы ЭБУ заключается в проверке и замене датчиков, реле и терморегуляторов.

Посторонний запах

Поломка проявляет себя не только отсутствием нагрева и тепловыделения, но и посторонними запахами. Запах гари образуется при сгорании частичек продуктов, при готовке попавших на ТЭН. Отключите конфорку, дождитесь, пока она остынет, тщательно отмойте пищевые и горелые пятна с его поверхности. Запах горящих продуктов питания уйдёт. Реже появляется запах горящего пластика – дальше эксплуатировать конфорку не рекомендуется: выгорание изоляции может привести к короткому замыканию с неприятными последствиями.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

Общие требования

Сигнальные лампы конфорок в схеме электроплиты это Л Когда это происходит, то активируется ТЭН E3.
Подключение через розетку также допустимо.
Почему не работает?
ЗВИ 5.
Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. Он считается самым безопасным.
Продаются изделия из латуни, у которых больше недостатков, чем достоинств. В случае, если питающее напряжение в норме, потребуется определить масштабы поломки.
Возможные схемы подключения обычно указаны на оборотной стороне устройства. В большинстве конструкций используется тепловое реле Т
Принцип работы терморегулятора

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

• ТЭН Е1+Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• Световые индикаторы.

Обратите внимание, что чаще всего в конструкциях используют тепловое реле Т-300, а мощность каждого ТЭНа равна 1 кВт. Переключатель S1 отвечает за регулирование степени нагрева

У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е3

Переключатель S1 отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е3.

К слову, в этом случае ток пройдет такой маршрут:

• Начнется все с контакта ХР.
• После ток пойдет на F реле.
• Р1-2.
• Е4-Е5 + Е3.
• Р2-3.

После этого пойдут такие промежуточные точки:

• F.
• Р1-1.
• Е3.
• Р2-3.

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е3. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты  в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S1 выделена позиция 3, и тогда произойдет замыкание Р1-1 и Р2-2. Вслед за этим подключаются ТЭНы Е4+5. Если же речь идет про S4, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты  она обозначается, как Н3.

Электра 1002

Вторая из наиболее популярных плит в квартирах и домах используют электрическую плиту Электра 1002. По этой причине не будет лишним рассказать, как в ней подключать конфорки.

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н1 и Н2. Их главное отличие – трубчатая структура. Третья конфорка Н3 изготовлена из чугуна и достаточно больше – 20 см. Н4 тоже изготовлена из чугуна, и имеет размер в 14.5 см.

За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П3 и П4. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П5. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л1-Л4. Л5 дает возможность подсвечивать духовку, а еще есть и Л6. Его подключают, когда в шкафу температура соответствует заданному уровню.

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.

При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

• трехжильный кабель,
• трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Самостоятельное подключение электрической плиты

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки.

Татьяна Работают для людей! А в чем еще ее преимущества? При ее обнаружении элемент меняют.

Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Выбор проводки для электрической печи Проводка для электроплит как мы уже оговаривали выше может быть двух видов — однофазная и трехфазная двухфазная.

Провод и его параметры В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Эта группа должна питаться согласно п. Но потребует этот процесс максимума упорства.

Ремонт электроплиты своими руками: основные сложности

При сети в В схема крайняя справа. Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают. Кроме того имеется духовка с мощностью в Вт.

Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Все это находится под общей стеклокерамической поверхностью. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Питание подается через УЗО и защитный автомат.

Но к одной фазе подключена только духовка, ко второй фазе подключено две конфорки на Вт и одна на Вт, а к третьей фазе подключена конфорка на Вт. Разница будет при подключении провода к выходным клеммам электроплиты. Это значит, что получая те же блюда, что и на обычной плите, вы будете тратить намного меньше энергии.

Инструкция Сначала проверяем напряжение питающей сети. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода. В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает.
Как подключить варочную панель к электросети. Установка и подключение варочной панели (видео)

Как заменить конфорку?

При замене конфорки отвинчиваются болты, удерживающие её круглую основу, повреждённый нагревательный элемент вынимается, а на его место ставится новый – такой же.

При подключении проводов и переключателей соблюдайте исходную схему электроплиты. Иначе при включении конфорки в позицию 3 будет греться более слабая, а не более мощная спираль, а также конфорка может заработает на полную мощность, хотя это на самом деле соответствует совершенно другому режиму. При полном нарушении схемы можно получить как не полностью рабочую электроплиту, так и абсолютно вывести её из строя, что повлечёт куда большие затраты на ремонт.

Подробнее о замене конфортки на электроплите вы узнаете из следующего видео.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток

Среди них должны присутствовать:

• крестовидные;
• плоские.

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

• рожковые и накидные ключи;
• пассатижи;
• кусачки;
• паяльник;
• бокорезы;
• изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;

• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

Один из пунктов ПУЭ определяет. что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.

Если дома или в квартире однофазное питание. следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель
В данном случае, три провода будут обозначать фазы, два других – ноль и землю.

При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам
при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм

Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет

Поэтому в этом важном расчете помощь специалиста уже не нужна. Последним критерием выбора можно назвать то, кто является производителем кабеля

В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель

Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель

Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
2. Также, не стоит спешить во время работы. так как допущенные ошибки могут иметь серьезные последствия.
3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
4. Проводить заземление через другие коммуникации также запрещается.

Как самостоятельно подключить выключатель с одной клавишей?

Как правильно подключать проходные выключатели?

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов
, действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать соответственно личным приоритетам.

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.
