Колпак на дымоходную трубу

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Сборка своими руками

С теоретической частью разобрались, теперь рассмотрим, в какой последовательности необходимо выполнять действия, для того что бы изготовить устройство своими руками

Шаг 1. Вначале возьмите металлическую заготовку и положите ее на стол таким образом, чтобы фронтальная ее часть «смотрела» вверх. В том месте, что указано в чертеже, проделайте отверстие o 3,5 миллиметра.

Шаг 2. Согните заготовку по линиям, которые в чертеже указаны пунктиром, под углом в 90 градусов. Руками этого не сделать, поэтому потребуется листосгиб. В таком случае линии получатся предельно четкими, а никаких вмятин не будет. В отсутствие подобного приспособления придется использовать подручные средства: край угла зафиксировать полкой кверху на верстаке. А для того чтобы согнуть изделие по всей линии за один раз, используйте обычный брусок.

Шаг 3. Согните заготовку по линиям, отмеченным буквой d. Касаемо угла, то ничего конкретного не посоветуем – определяйте его экспериментальным путем, чтобы в результате получился цельный колпак. Вся конструкция должна получиться ровной, без деформаций и перекосов (для проверки их отсутствия поставьте изделие на стол). Если все нормально, возьмите маркер и обозначьте на нижнем ребре жесткости место будущего отверстия. После этого накерните его и просверлите.

Шаг 4. Возьмите дымник и скрепите его при помощи заклепок на 3,2 миллиметра.

Шаг 5. Согните заготовку по линиям b и а для того, чтобы можно было зафиксировать ножки.

Шаг 6. Ориентируясь на наружный диаметр дымового канала, соорудите основание для колпака при помощи металлических уголков

Важно расположить уголки таким образом, чтобы одна сторона находилась сбоку, в другая упиралась в кирпичную кладку. Затем приготовьте ножки для будущей конструкции, после чего соедините все элементы при помощи электрической сварки

Шаг 7. Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения.

Шаг 8. Зафиксируйте его на основании.

Внимание! Если квадратный колпак на трубу дымохода кажется вам чересчур сложным, можете прибегнуть к более простому варианту

Вариант №2 Простой способ сборки колпака для дымоходной трубы

Такой вариант очень легко осуществить, если под рукой имеется выгнутый листовой металл соответствующего размера. А если есть только не выгнутый, а обычный лист, можете согнуть его посредством специального аппарата (такой должен быть у каждого жестянщика). Алгоритм действий в таком случае будет несколько другим.

Шаг 1. Измерьте дымоход, на основании полученных данных соорудите основание под будущий дымовник.

Шаг 2. Расположите уголок так, чтобы вся конструкция надежно держалась: одно ребро будет охватывать дымоходную трубу снаружи, второе – опираться на край трубы.

Шаг 3. Сделайте ножки, которые будут соединять конструкцию с основанием и одновременно поддерживать колпак. Ножки делайте предельно мощными для того, чтобы они выдерживали вес снега и противостояли сильному ветру.

Шаг 4. Обработайте все элементы антикоррозийным веществом и нанесите несколько слоев краски (так же, как в предыдущем варианте).

Шаг 5. Соберите конструкцию (метод сборки полностью зависит от используемого материала).

Ниже приведено видео в котором подробно рассказывается о том как сделать изделие своими руками, здесь автор установил конструкцию на вентиляционную трубу, хотя этот вариант приемлем и для дымохода от твердотопливного теплогенератора.

А вот еще один рабочий вариант.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик

Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
3. Улучшение показателя КПД существующего дымохода.
4. Укрепление кирпичной кладки.
5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

• крышки или зонта для защиты от осадков
• капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

• с плоским верхом
• в виде «домика» с четырехскатной крышей
• в виде «домика», имеющего четырехскатную щипцовую крышу
• с верхом в виде полусферы
• с верхом, который имеет открывающуюся крышку
• с флюгером наверху.

По форме дымники различаются на

• сводчатые (полуцилиндрические)
• двускатные
• четырехскатные
• четырехщипцовые
• шпилеобразные
• шатровые
• плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
2. Неправильно рассчитан диаметр вытяжной трубы.
3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Разновидности дефлекторов

1. Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
2. Зонт на печную трубу;
3. Колпак на дымовую трубу с плоской поверхностью;
4. С покатым верхом;
5. Со щипцовой кровлей. В данном случае используется по два ската;
6. С монтажом флюгера;
7. С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

• входная часть – патрубок, через который поступает поток воздуха;
• диффузор;
• корпус;
• специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
• непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

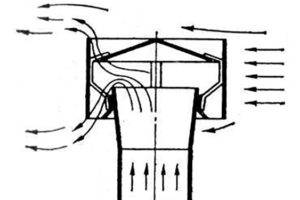

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

Устанавливать колпак или нет

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Выполняемые функции	Краткое описание фактических характеристик
Закрывает выход дымохода от задувания ветром	На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе.
Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц	Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно.
Увеличивает срок службы оголовка дымохода	Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак.
Улучшает внешний вид здания	Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев.

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Для чего необходим колпак на трубу дымохода

Прежде всего дымник устанавливается с целью увеличения тяги посредством расхождения потоков воздуха. Выделяют несколько функций приспособления:

• Оберегает устройство от проникновения воды и снега. При обильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Колпак на дымоходную трубу в свою очередь защищает устье трубы от попадания нежелательной влаги;
• Предотвращает попадание нежелательных предметов в конструкцию;
• Улучшает тягу. С этой целью продуманы дефлекторы разнообразных вариаций.

Колпак на трубу дымохода – материалы изготовления

Для безотказной функциональности устройства необходимо ответственно подойти к подбору материала для непосредственного производства. Одним из популярнейших материалов является медь, поскольку она долговечна и имеет эстетический внешний вид. Если колпак на трубу дымохода изготовлен из какого-либо другого стройматериала, в таком случае все монтажные элементы должны быть латунными.

Эффектно смотрится флюгарка на дымоходную трубу, сделанная из нержавейки либо оцинковки. Самым популярным является устройство из нержавеющей стали с полимерной обшивкой. Длительность эксплуатации такого приспособления достигает 20 лет. Полимерное покрытие предоставляет возможность подобрать колпак в тон крыше.

Красивые кованые флюгеры станут настоящим украшением кровли

Разнообразие колпаков на дымоход

Тип флюгарки базируется на строении трубы и внешней формы.

Разновидности дымников:

• Общепринятые. Такой тип флюгарки имеет вид шалаша на вершине трубы. Такого рода конструкция может иметь разнообразную конфигурацию;
• Европейские приспособления на дымовые трубы. Ключевой особенностью строения является колпак с закругленной формой. Основной задачей изделия является препятствование формированию конденсата и вентилирование помещения;
• Устройство со многоскатным куполом. Преимущество конструкции заключается в наличии двух скатов. Такого рода изделие способствует максимальному сбережению трубы от попадания осадков;

Дымник со многоскатным колпаком

Флюгер для кирпичного дымохода

• С распахивающей крышкой. Такое строение позволяет быстро произвести все необходимые манипуляции относительно техобслуживания трубы. Ключевым предназначением является габаритное вентилирование;
• С дефлектором. Такая конструкция может дополнительно оснащаться распахивающей крышкой. Обеспечивает непосредственное воздействие на мощь тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход, учитывая его строение?

Выбирая изделие необходимо учитывать непосредственное строение дымохода. Идеальным вариантом является трехслойное устройство из модульных сэндвич-панелей. При наличии такого устройства о защите дымохода от осадков можно не беспокоиться. Поскольку, вся влага, попадающая внутрь конструкции, собирается в сборнике.

Когда речь идет о газовых приспособлениях в таком случае предпочтительней всего сопло. Оптимальным вариантом для твердотопливной системы является дефлектор-флюгер.

Для кирпичных труб в совокупности с твердотопливной системой нет никаких противопоказаний и можно отдать предпочтение любому понравившемуся колпаку.

Схема установки дымоходной системы

Изготовление козырька собственноручно

Чтобы правильно изготовить колпак на дымоходную трубу своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

• Оцинкованная сталь, медь или нержавейка;
• Ножницы по металлу;
• Плоскогубцы, киянка, тиски.

Поворотные колпаки из оцинкованной стали

Алгоритм выполнения работ:

• Изготовление козырька необходимо начинать с замеров дымохода.
• Формирование схемы на бумаге. Следует учитывать, что приспособление должно одеваться на трубу свободно. Следовательно, к существующим габаритам трубы добавляют зазор около 2-3 мм.

Схема колпака на дымоход

• Готовый чертеж необходимо перенести на стройматериал и вырезать;
• Стороны заготовки по пунктирной линии «а» сгибаются до угла 90 градусов. Затем аналогичную процедуру необходимо произвести с прямыми, помеченными буквой «д». В точках присоединения необходимо сделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию клепками;

Чертеж фартука-капельника с разметкой

Варианты оформления фартука
