Ленточный монолитный железобетонный фундамент: плюсы и минусы, расчет, технология строительства

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной.  Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д.  Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

Нюансы при возведении фундамента

Перед строительством фундамента необходимо составить план с учетом параметров грунта и нагрузок

Фундамент аккумулирует нагрузки от строения и передает их на грунт под подошвой. Почва воспринимает усилия и в ней появляются деформации от напряжений, если расчетное сопротивление слоев меньше прилагаемой нагрузки.

Иногда увеличение подошвы не помогает противостоять давлению, такие грунты называют слабыми. Нестабильные почвы используют для строительства после повышения несущей способности в результате обработки специальными методами.

План будущего основания составляют после основного чертежа строения. Опоры предусматривают под стенами, делают дополнительные участки под колонны, вертикальные элементы, поэтому контур в плане может быть различной формы.

Фундамент под пристройкой проектируют с учетом привязки к основанию дома. Поддержку столбов или колонн устраивают под каждый конструктив отдельно или в виде лент под несколько элементов сразу.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции

Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

План сборочного основания

В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки.

В плане указываются конкретные сведения:

глубина заложения сборных элементов;размер, конфигурация и раскладка блоков и подушек;поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;расположение линий прокладки коммуникаций.

К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.

Сложные участки схемы

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

Чертежи

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

1. Возможные нагрузки действующие на фундамент дома.
2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
2. Наличие песочной подушки.
3. Уровень заглубления фундамента в грунт.
4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм. Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
5. После предыдущего шага, все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

• высоту,
• материал цоколя,
• наличие или отсутствие подвала,
• его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

• несущих и внутренних стен,
• перекрытий,
• материалов пола,
• потолков,
• стропил,
• кровли,
• внутренних элементов здания,
• изоляции,
• отделки,
• фундамента и цоколя (на этом этапе цифры ориентировочные),
• крепежа.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

• деревянные перекрытия – 100-150 кг/см2;
• плиты ПК – 500 кг/см2;
• каркасные стены – 300 кг/см2;
• стены из бруса, бревна – 600 кг/см2;
• стены из газобетона – 600 кг/см2;
• из пустотелого красного кирпича – 1400 кг/см2;
• из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.

После этого рассчитывается полезная нагрузка, то есть, общий вес мебели, техники, людей. Но чтобы избежать долгих поисков пользуются средним значением – 180 кг/м2. Это значение умножают на площадь дома – так получают нужное значение.

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.

Данные находятся в таблице ниже:

Грунт	НС, кг/см2
Глина	6,0
Галька+глина	4,5
Гравий	4,0
Песчаный крупнозернистый	6,0
Песчаный среднезернистый	5,0
Песчаный мелкозернистый	4,0
Суглинок, супесь	3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.

Расчет несущей способности фундамента

Расчет глубины заложения фундамента.

Несущая способность представляет собой максимально возможную нагрузку, которую способен выдержать фундамент, не теряя своих основных качеств. Включает в себя определение сроки образования прогибов, уровня жесткости, и ширина раскрытия трещин.

Грунт состоит из частиц, заполненных водой и воздухом. От нагрузки поры сжимаются, изменяя свою форму. Грунт в свою очередь изменяется, и даже может выступать из под фундамента. Вследствие таких подвижек почвы, фундамент может дать трещины и перекоситься, здание дает осадку, то есть теряет устойчивость.

Учитывая эти факторы, необходимо знать значение максимальной нагрузки, при превышении которой происходит смещение грунта на недопустимую величину. Осадка ленточного фундамента определяется из соотношения расчетов деформации и напряжения — есть среднее значение давления, оказывающее свое действие на грунт.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

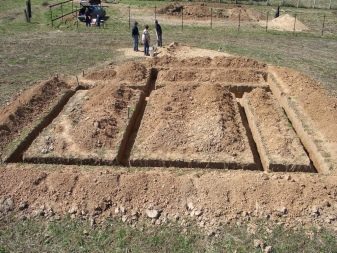

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Строительство

Независимо от того своими руками делается фундамент или с наймом рабочих, знать технологию очень важно. Пошаговый контроль процесса необходим на всех этапах установки

Монтаж монолитного ленточного фундамента включает несколько этапов.

Подготовка участка строительства. В первую очередь необходимо расчистить участок от мусора, подготовить место для хранения материалов. На очищенную территорию выносят габариты котлована. По размеченным габаритам дома производят выемку плодородного слоя грунта. Углы будущего фундамента помечают колышками, от них шнурами намечается направление стенок. Работы по разметке производятся с использованием строительного уровня.

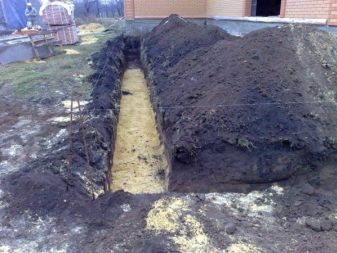

• Земляные работы. По шнуру выкапывают траншею на глубину заложения фундамента. Ширину траншеи определяют по проектной ширине ленты с учетом установки опалубки. Обычно для этого оставляют по 20–30 см с каждой стороны.
• Подготовка основания. Дно траншеи засыпают слоем песка в зависимости от типа грунта. Для пучинистых грунтов толщина слоя должна быть не менее 20 см. Подсыпку трамбуют и выстилают гидроизоляционным слоем.

Сборка и монтаж опалубки. Для монтажа опалубки подготавливают щиты из досок. Стенка щита при установке опалубки должна быть строго вертикальна, край досок при этом должен быть выше заливки опалубки на 5–10 см. Щиты скрепляют между собой саморезами или гвоздями и монтируют в траншее с помощью распорок и колышков

Этот этап важно произвести очень тщательно, чтобы при заливке бетоном опалубка сохранила свою форму. Стенки опалубки покрывают пленкой или мастикой для удобства разборки после застывания бетона.
Вязка арматурного каркаса

После установки опалубки можно начинать армирование. Каркас арматуры вяжут из продольных стрежней A-III и поперечных стальных прутьев. Арматурную сетку при размещении в опалубке обеспечивают защитным слоем по 30 мм. Для этого можно использовать обрезки стрежней.

• Заливка бетонной смесью. После окончания монтажа арматуры необходимо залить бетон. Здесь важен контроль качества, непрерывность процесса и его температура. Заполнение опалубки производят равномерно. Для достижения плотности, равномерности, удаления пузырьков воздуха бетон после заливки необходимо вибрировать.
• Уход за бетоном. Все дальнейшие работы проводят после застывания бетона. В среднем монтаж стен можно начинать через 1–2 недели после заливки. Для гидроизоляции монолитного ленточного фундамента боковые поверхности ленты покрывают битумными мастиками. После этого можно проводить обратную засыпку.

Особенности конструкции основания мелкого заложения

Устройство мелкозаглубленного ленточного фундамента:

1. Грунт.
2. Песчано-гравийная подсыпка.
3. Горизонтальные стержни арматуры.
4. Вертикальный арматурный каркас.
5. Бетонная лента.
6. Рулонная гидроизоляция.
7. Вертикальная обмазочная гидроизоляция.
8. Цоколь.
9. Отмостка
10. Утеплитель
11. Стена.

Таблица №1. Достоинства и недостатки МЗФЛ.

Преимущества	Недостатки
экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия	заливка ведется при устойчивых температурах выше +10 С
простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники	ограниченность применения ввиду небольшой несущей способности
небольшой объем земляных работ – роется узкая траншея глубиной не более 0,7 м	возведение возможно только на ровной поверхности с уклоном не более 5 градусов
маленькая площадь соприкосновения конструкции с грунтом.	отсутствие подвального помещения в доме

Плюсы и минусы ленточного фундамента

Предельная простота устройства – с заливкой бетона и кладкой блоков справится любой начинающий строитель (есть пошаговая инструкция – чтобы все построить правильно, ей надо просто следовать шаг за шагом);

Универсальность – на подобные основания можно ставить кирпичные, пенобетонные и каркасные дома, а также коттеджи из бруса, обычного либо оцилиндрованного бревна;

Способность выдерживать большие нагрузки как снизу от грунта, так и сверху от веса коттеджа и всего что в нем.

Ленточное основание из железобетона прослужит долгие годы, даже если для возведения стен дома взяты не легкие газобетонные блоки, а тяжелый полнотелый кирпич. По стоимости оно уступает лишь винтовым сваям, однако по надежности в большинстве случаев превосходит их.

Обязательность тщательного анализа грунтов на стройплощадке;

Необходимость применения подъемной техники (в случае использования ФБС);

Длительный срок выдерживания бетона не менее 3-х недель (при выборе монолитного варианта);

Невозможность закладки на сильнопучинистых и обводненных грунтах.

Устройство

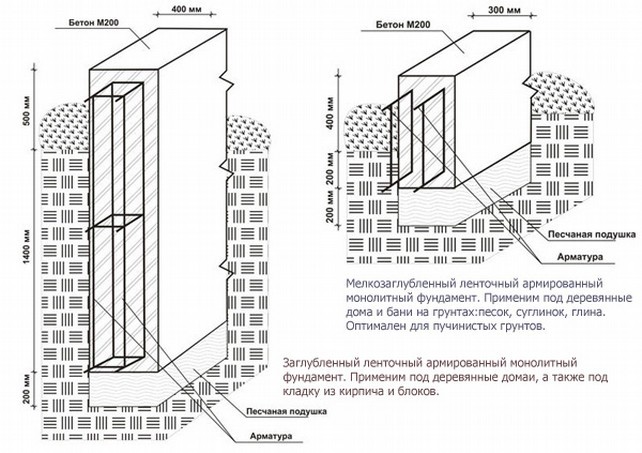

Железобетонные ленточные фундаменты могут быть двух видов.

Мелкозаглубленные варианты можно применять на спокойных, непучинистых грунтах с хорошей несущей способностью под небольшие здания (каркасные постройки, дома из дерева). Ленту в этом случае достаточно заглубить на 10–15 см в твердый слой почвы, который находится под плодородным мягким слоем. Следует учесть, что общая высота фундамента согласно нормативам должна быть не менее 60 см.
Монолитные ленточные фундаменты глубокого заложения устраивают под тяжелыми домами. Как правило, их опускают ниже уровня промерзания грунта согласно климатическим нормам на 10–15 см

Важно, чтобы подошва упиралась в твердый слой грунта, обладающий высокой несущей способностью. В связи с этим может появиться необходимость дополнительного заглубления фундамента до необходимой опоры.

Технология производства ленточных фундаментов различается. Такие фундаменты бывают следующими:

• сборные – состоят из железобетонных блоков и подушек заводского изготовления. Сборные фундаменты возводятся очень быстро, для проведения монтажных работ потребуется строительная техника;
• монолитные – такие конструкции делают сразу на месте строительства. В опалубку укладывают арматуру и заливают бетонную смесь. Монолитный армированный фундамент не требует привлечение строительной техники, ведь его можно сделать самостоятельно даже без специализированных навыков.

Основным материалом бетонной конструкции является портландцемент. Его марку подбирают согласно проекту. Для строительства индивидуальных жилых малоэтажных домов обычно берут портландцемент марки М400. А также в состав бетонной заливки входят наполнители (щебень и песок) и вода. Конструкция может быть бутобетонной, в этом случае в качестве наполнителя используют бутовые камни.

Наилучшими прочностными характеристиками для фундамента обладает железобетон. Это бетонная заливка, армированная стальным каркасом. Сетка армирования состоит из продольных и поперечных прутьев, связанных между собой вязальной проволокой. Опалубка является обязательным элементом монолита. Ее собирают из деревянных досок, листов фанеры и ДСП. Наиболее распространено применение досок толщиной 25–40 мм из хвойных пород древесины. Из них монтируют щиты, которые закрепляют в котловане.

По виду материала и наполнения бетонной смеси монолитные фундаменты разделяют на такие типы, как:

• бетонные;
• железобетонные;
• бутобетонные.

Важным вопросом в проектировании и монтаже фундаментов является конструктивное решение полов. При устройстве монолитного ленточного фундамента грунт под полом остается насыщенным влагой, от воздействия которой полу необходима защита. При низком цоколе делаются полы по грунту. Котлован во избежание просадки засыпается на утрамбованный грунт обратно щебнем и песком. Поверх них устраивается слой гидроизоляции. Плиту пола делают не связанной с лентой фундамента, узлы стыков обеспечивают гидроизоляцией. Кроме этого, для отвода лишней влаги устраивают дренажную систему вокруг здания, включающую в себя ливневую канализацию для отвода дождевых водных масс от фундамента. Эти мероприятия являются довольно дорогостоящими.

Ярким примером устройства монолитного ленточного фундамента является вариант с отмосткой. Плита пола в виде перекрытий используется обычно при создании подпольного пространства. В этом случае в цоколе дома делаются вентиляционные отверстия, открытые при эксплуатации круглогодично.

Фундамент с помощью плит

В качестве альтернативы для обустройства ленточного основания вместо блоков можно использовать монолитные железобетонные плиты. Технология их кладки несколько иная. В предварительно вырытый котлован укладывается подушка из щебня и песка слоем 100 мм. По контуру будущей заливки бетона обустраивается опалубка. Ее и грунт следует увлажнить перед заполнением цементным раствором. Высота заливки бетона составляет 150 мм.

Необходимо укрепить места опоры стен с помощью армирующей сетки с ячейками 10 х 10. Это упрочнит конструкцию. Залитый раствор трамбуется и выдерживается две недели для затвердения. После можно снять опалубку, высушить и прогрунтовать поверхность. На последнем этапе производится гидроизоляция. Сверху заливается стяжка.

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

• ФБС — прямоугольные сплошные конструкции;
• ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
2. Дом строится недалеко от откоса или на откосе.
3. На участке скальный или пучинистый грунт.

Учитываются такие деформации:

• просадки;
• оседания;
• осадки;
• сочетание подъема и осадки;
• провалы;
• горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Изготовление раствора и заливка

Схема укладки ленточного фундамента.

• Раствор бетона м300 (вода, цемент, песок, гравий);
• бетономешалка;
• вода;
• пленка полиэтиленовая.

Для заливки монолитного ленточного фундамента обычно заказываются автомиксеры, чтобы уложиться в максимально сжатые сроки. В идеале сроки должны быть ограничены одним световым днем, хотя добиться подобной производительности очень непросто. Для этого потребуются не только автомиксеры, но и шланги для подачи раствора прямо к месту.

Но это удовольствие дорогое, к тому же нет гарантии, что поставщик предоставит именно м300, а не м250, поэтому большинство мастеров в частном строительстве отдают предпочтение замешиванию на месте. На практике уходит гораздо больше времени, но при работе бригады в 8 человек (2 бетономешалки) разница становится призрачной.

Идет много споров на тему, какой цемент выбрать для получения бетона м300, т.к. из м400 его сделать проще, а м500 получается экономичнее на 20%. В итоге остановимся на м500, а расчеты будут проводиться по объему в соотношении к 10 л сухого цемента.

Вода – основной разбавочный материал, которого потребуется 6 л. Используется только питьевая вода без примесей, чтобы это не отразилось на качестве бетона, а если примесей много, то раствор получится и вовсе хрупким.

Песок – мелкий сухой заполнитель. Чем крупнее его гранулы, тем больше происходит экономия основного материала (цемента), но при этом экономия редко доходит до 10%. В данном случае потребуется 25 л. Используется исключительно в мытом виде.

Гравий (щебень) – его количество в данном случае 12 л. Частицы гравия никогда не превышают размер 7 см, но и не бывают меньше 0,5. Именно он позволяет значительно сэкономить при заливке, т.к. если делать без него (получится уже раствор цемента), то цена вырастает сразу на 30-35%. Применяют только мытый.

Так, из 10 л цемента можно получить 53 л качественного раствора м300. Иногда мастера в целях экономии увеличивают количество крупного и мелкого заполнителя, но это делает итоговую конструкцию монолитного ленточного фундамента гораздо слабее из-за уровня хрупкости.

Заливается раствор в траншею слоями по 15-20 см. После заливки каждого слоя его нужно перепахать, чтобы выпустить скопившийся воздух. Такое действие существенно повлияет на качество жб ленточного фундамента.

После того как весь бетон залит до краев, работа все равно не считается завершенной. Весь , возведенный в течение первых 12-14 дней, поливается водой. Причина для этого простая – при затвердевании бетон с большой скоростью впитывает влагу, из-за чего осушается неравномерно, и могут появиться микротрещины.

Но только при малейшем намеке на осадки раствор закрывается полиэтиленовой пленкой, т.к. уже на данном этапе дождь может начать размывать жб монолит. Время полного затвердевания ленточного монолита – 28 дней.

Устройство сборного ленточного основания

Такой фундамент обустраивается в 2 этапа: подготовка и установка блоков.

Подготовка

Течение правильного строительного процесса невозможно, если предварительно не составлен чертеж, схемы, в которых будет указано все детали проводимой работы

Нужно обратить внимание, чтобы чертеж был составлен правильно, и вся информация была понятной – необходимо для точного соблюдения важных моментов. Также нужно точно определить параметры траншеи под фундамент: ширина, длина, глубина

После того как изучен чертеж и необходимые параметры траншеи, проводятся разметочные работы, а после – выемка грунта. Нужно постараться, чтобы после окончания этого процесса дно ямы обладало максимальной прочностью. Когда траншея готова, ставят колышки из дерева, способствующие определению глубины основания.

Проводится монтаж опорной подушки. Она должна представлять из себя двадцати сантиметровый слой утрамбованного песка, на который будет сверху ложиться железобетонный блок.

Монтаж блоков

Схема расположения элементов сборного основания Блоки при сооружении ленточного основания устанавливаются перпендикулярно к разбивочным осям по двум направлениям. Чтобы все выполнить правильно, нужно иметь чертеж и выполнять все процессы, создавая результат работы, максимально приближенный к указанным в нем требованиям.

Осевые риски оснований необходимо совместить с закрепленными ориентирами. Для этого до начала монтажа опорных элементов, по углам возводимого сооружения и в местах пересечения осей проводят монтаж блоков-маячков. Чтобы их установить ровно необходимо использовать специальную технику для геодезических исчислений. Только после этого можно проводить устройство основания, укладывая блоки.

При монтаже блока ориентируются на обрез предыдущего ряда (низ) и на разбивочную ось (верх). Свободное вертикальное пространство между элементами заполняется раствором, уплотненным армирующими стержнями диаметром около 0.2 см. Нужно проследить, чтобы лишний цемент убирался до затвердевания – упростит укладку гидроизолирующего материала.

Схема гидроизоляции ленточного основания

Блоки с наружной стороны защищаются с помощью гидроизоляции. Если этого не сделать – грунтовые воды их разрушат и в жилье будет проникать влага.

При прокладывании коммуникационных узлов сооружения, проходящих через элементы фундамента, пустующее отверстие между ними и стеной должно быть герметизировано. Для этого можно использовать просмоленную паклю.

Заливка монолитной ленты фундамента

Для заливки ленточного фундамента заказывается или замешивается бетон марки В17,5 или В20. Некоторые источники советуют применять бетон В25. В частном строительстве делать это нецелесообразно, разница в стоимости будет достаточно существенная, а несущая способность основания нисколько не снизится при использовании В20. По показателю морозостойкости применяется бетон F100-150, по влагостойкости — W6-8.

При заливке бетонного раствора необходимо соблюдать следующие правила:

1. Бетон должен заливаться слоями толщиной 10-20 см.
2. Каждый слой уплотняется виброинструментом так, чтобы не касаться армокаркаса.
3. Заливка следующего слоя должна производиться до схватывания предыдущего.
4. После заливки бетон накрывается полиэтиленом.

Железобетонный ленточный фундамент затвердевает в течение 25-28 дней. После того как бетон набрал необходимую прочность можно приступать к утеплению и гидроизоляции фундамента.

Монолитный фундамент с армирующим поясом нельзя оставлять в зимний период без нагрузки. Поэтому если вы планируете продолжить стройку весной, необходимо позаботиться о нагрузке, которая должна составлять не менее 30% от суммарной массы дома.

Глубина заложения

Для того, чтобы такое основание долго функционировало, необходимо заложить его на правильную глубину. Для этого необходимо изучить тип грунта и расстояние, на которое он замерзает.

Различают мелкозаглубленный и заглубленный тип основания. Первый тип используется для строительства на пучинистых и слабопучинистых грунтах. Это наиболее распространенный вариант, применяемый в дачном строительстве. Затраты на его возведения составляют всего 15-18% от общей стоимости постройки.

В свою очередь заглубленный фундамент отличается устойчивостью и прочностью. Он подходит и для двухэтажных строений. Соответственно, это более затратный вариант. Глубина заложения заглубленного основания рассчитывается по формуле глубина замерзания плюс 10-20 см. Конечно, чем больше этажей, тем глубже требуется делать фундамент. Это зависит и от типа грунта. Если почва хорошая, глубину можно сократить. Для легкого одноэтажного дома чаще используют мелкозаглубленное основание. Глубина заложения фундамента для двухуровневого дома из пеноблоков достигает 50 см.

Фундамент, заложенный выше глубины промерзания грунта будет зимой выталкиваться из грунта, что может привести к его разрушению

Зачем и чем армировать ленточный фундамент

Если бы мы могли наверняка знать, каким нагрузкам будет подвержен наш фундамент через год, два, десять или двадцать лет, может, и не стоило бы его армировать. Дело в том, что расчетная нагрузка на фундамент носит довольно условный характер. Купили рояль в дом — нагрузка изменилась, поменялись силы и векторы воздействия. Возникло новое подземное течение — та же история. Фундамент где-то просел, а где-то поднялся. Поэтому, чтобы не зависеть от покупки роялей и прорванных соседских водопроводов, фундамент нужно армировать.

Сам по себе бетон не имеет такой пластичности, чтобы реагировать на любые изменения нагрузок. Для этого существует сталь, которая держит всю конструкцию основания вместе и может быть пластичной, при этом сохраняя жесткость, которой и должен обладать ленточный фундамент Армирование чертежи и схемы которого мы представим на странице, позволит сохранить основанию прочность, придать пластичность и не допустить растрескивания.
