Как выбрать автоматическую насосную станцию для системы водоснабжения

Выбор насосной станции

Производители предлагают большую линейку оборудования. Не всегда пользователи выбирают станцию. Так, для дачников с сезонным проживанием насос подходит больше. Создать комфортные условия в сельском доме без продуманной системы водоснабжения невозможно. Как выбрать насосную станцию для частного дома? Необходимо определить потребность в воде и глубину залегания водоносного слоя, расстояние от колодца до насосной станции. Потребуются данные из паспорта скважины:

• глубина шахтного колодца;
• статистический уровень зеркала;
• динамический уровень воды.

Расход воды из кранов определяют из расчета 4 л/мин из крана и 12 л/мин на душ. Насос по производительности должен ненамного превосходить потребность. Большая производительность повышает стоимость, расход на энергию. При этом есть вероятность осушения скважины.

Статистика показывает, семье из 4 человек требуется станция производительностью до 4 куб. м в час, с напором в 50 м. Гидроаккумулятор объемом 20 л справится с задачей. Бытовые насосные комплексы имеют мощность 0,6 – 1,5 кВт.

Установка насосной станции в частном доме должна удовлетворять следующим требованиям:

• обеспечивать производительность 2-6 куб. м/час;
• объем накопительного бачка должен обеспечить резерв на случай отключения электричества;
• предусмотрена защита от сухого хода;
• иметь удобный способ управления – автоматический, ручной или дистанционный.

Что такое станция насосного оборудования?

При постройке автономной системы водоснабжения и подключении водопровода частного дома к магистральным коммунальным сетям, каждому владельцу хочется получать постоянный напор воды в системе. Так, для подъема воды из скважины или из расположенного на приусадебном участке колодца, можно использовать насосные устройства. Они бывают различных моделей и мощности, могут располагаться в различных сегментах водопроводной системы. Погружные насосы опускаются непосредственно в скважину или в колодец, а поверхностные — размещаются на уровне земли, забирая воду входным шлангом.

Состав насосной станции

Насос не должен работать постоянно. Непрерывная работа приводит к быстрому износу узлов и механизмов этого устройства. При этом вы желаете пользоваться водой в любое время суток? Выход есть: для обеспечения постоянного напора в трубопроводах водопроводной системы собирается станция насосного оборудования.

Основные части насосной станции

1. Насос. Обычно в комплекте станций используют поверхностные насосы, которые через входной патрубок с фильтром забирают воду из колодца, скважины или магистральной сети.
2. Аккумулятор давления или гидроаккумулятор. Он обычно представляет собой емкость определенного размера, внутри которой имеется упругая резиновая перегородка или внутренняя емкость. При повышении давления система емкость или перегородка растягивается, а при понижении давления – сокращается, выдавливая воду в систему и поддерживая постоянные параметры давления.
3. Узел управления, который определяет, когда включаться насосному устройству, а когда ему прекращать работать. Параметры включения и выключения определяются давлением в системе, которое измеряется манометром.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

• Джилекс.
• Вихрь.
• Ergus.
• Зубр.
• Gardena.
• Wilo SE.
• Karcher.
• Pedrollo.
• Grundfos.
• Wilo.
• Тополь.
• Unipump.
• Aquario.
• Водолей.
• Biral.
• SFA.
• Vortex.
• Waterstry.
• Zota.
• Belamos.
• Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Правила установки оборудования

Для работы оборудование обязательное условие наличие электропитание. Необходимо провести линию туда, где будет установлена станция желательно чтобы ваша точка подключения (розетка) имела степень защиты не менее IP44.

Для дома, с круглогодичным проживанием, рассмотрим оптимальные схемы установки автоматической насосной станции водоснабжения. Для этого существует еще ряд критериев, которые необходимо учитывать перед установкой оборудования:

• Место где будет установлено.
• И как будет использоваться.

Если планируется эксплуатация в зимнее время, то помещение где будет устанавливаться станция, должно быть утеплено, иметь вентиляцию. Независимо от места установки температура в помещении должна быть не ниже +5 градусов.

На оборудование не должны сказываться перепады температуры, заморозки, помещение должно проветриваться, так как и скопление конденсата также плохо сказывается на эксплуатации.

Также можно сделать кессон — это небольшое сооружение для насосного оборудования в котором делается гидроизоляция, утепляется, стены обшиваются звукоизоляционными материалами.

Под кессон роется в земле углубление до 2,5 метров, где и монтируется насосная станция. Это хороший вариант установки станции водоснабжения — оборудование находится ниже уровня промерзания грунта, внутри установки будет постоянно поддерживаться плюсовая температура.

Если осуществляется скважинный забор воды, то обсадную трубу срезают немного выше, чем дно кессона. В скважинную трубу опускается насос, который поднимает воду в гидроаккумулятор.

Трубы укладывают в траншеи ниже глубины промерзания грунта в этом регионе, так же для уменьшения глубины траншеи можно произвести утепление труб что позволит меньше копать

Для насосной станции независимо от места установки делается жесткое основание обратите внимание, основание должно быть выше уровня пола. Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции

Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции. Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

установить виброгасящие опоры;

сделать звукоизоляционный короб.

Если планируется сезонное использование, к примеру, для полива или в доме где нет круглогодичного проживания тогда тут все просто.

Можно устраивать небольшой короб, который надо немного прикопать, сделать навес там куда устанавливается оборудование, если есть какое-то помещение, например сарай то можно поставить и туда, но не забывайте про вентиляцию и основание.

Устройство и принцип работы КНС

Устройство современных КНС следует рассматривать в двух основных вариантах:

• сололифт;
• канализационная станция для дома или коттеджа.

Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.

Компактные мини-станции

Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.

Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)

Основными конструкционными узлами сололифта являются:

• герметичный корпус с патрубками и отверстиями;
• двигатель;
• крыльчатка с режущей кромкой;
• автоматика.

При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.

При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)

Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.

Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.

Основными элементами КНС для дома являются:

1. Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
2. Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
3. Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
4. Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.

Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.

Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.

Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.

Дополнительно КНС могут оснащаться такими устройствами:

• расходометр;
• решетчатые емкости для фильтрации крупного мусора;
• шкафы управления и регулировки;
• лестница для спуска в емкость;
• вихревой регулятор потока;
• сорбционные фильтры.

Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий.

Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Шаг №1. Проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 м от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Шаг №2. Выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Шаг №3. Производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона.

А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г (+)

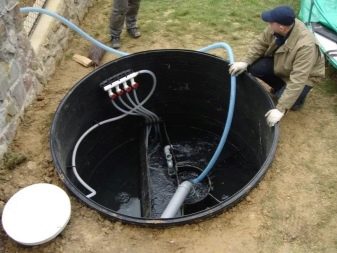

Шаг №4. Производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Шаг №5. Производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Особенности и разновидности конструкции

Насос эжекторного типа бывает двух видов:

• с внешним расположением эжектора;
• с внутренним (встроенным) расположением эжектора.

Выбор того или иного вида компоновки эжектора обусловлен требованиями, которые предъявляются к насосному оборудованию. Для отсасывания воздуха из разных ёмкостей используется ещё одна разновидность таких агрегатов – воздушный эжектор. У него несколько иной принцип действия. В нашей статье мы изучим приспособления для облегчения перекачки воды.

Внутренний эжектор

Насосное оборудование со встроенным эжектором имеет более компактные размеры. Кроме того создание напора жидкости и её забор для рециркуляции происходит внутри насосного оборудования

Насосное оборудование со встроенным эжектором имеет более компактные размеры. Кроме того создание напора жидкости и её забор для рециркуляции происходит внутри насосного оборудования. В таком насосе используется более мощный мотор, способный обеспечить рециркуляцию жидкости.

Преимущества такого конструктивного решения:

• агрегат не чувствителен к тяжёлым примесям в воде (илу и песку);
• поступающую в оборудование воду не нужно фильтровать;
• прибор подходит для подъёма воды с глубины не более 8 м;
• такое насосное оборудование обеспечивает достаточный напор жидкости для бытовых нужд.

Среди недостатков стоит отметить следующее:

• этот насос издаёт очень много шума во время работы;
• для монтажа такого агрегата лучше выбирать место подальше от дома и сооружать специальное помещение.

Внешний эжектор

Для выполнения наружной установки эжектора рядом с насосным оборудованием необходимо оборудовать бак, в который стоит набрать воду

Для выполнения наружной установки эжектора рядом с насосным оборудованием необходимо оборудовать бак, в который стоит набрать воду. В этой ёмкости будет создаваться рабочий напор и необходимое разрежение для облегчения функционирования насосного оборудования. Само эжекторное устройство подключается к той части трубопровода, которая погружается в скважину. В связи с этим есть ограничения на диаметр трубопровода.

Преимущества выносного эжектора:

• благодаря такой конструкции можно поднимать воду со значительной глубины (до 50 м);
• удаётся снизить шум от работы насосного оборудования;
• такую конструкцию можно располагать прямо в подвале дома;
• без снижения эффективности работы насосной станции эжектор можно размещать на расстоянии 20-40 м от скважины;
• благодаря тому, что всё необходимое оборудование находится в одном месте, проще выполнять ремонтные и пусконаладочные работы, что способствует более продолжительному сроку службы всей системы.

Недостатки наружного расположения эжекторного приспособления:

• производительность системы снижается на 30-35 процентов;
• ограничения в выборе диаметра трубопровода.

Правильная эксплуатация оборудования

Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:

• периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
• не реже одного раза в год промывать фильтр грубой очистки;
• в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
• при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.

Обслуживание и эксплуатация

Станции нуждаются в постоянном контроле за состоянием основных систем. Однако при самостоятельном обслуживании КНС следует строго соблюдать требования безопасности и чётко уяснять, что спускаться в бак и производить его очистку без средств индивидуальной защиты категорически запрещено. Отравление канализационными парами происходит мгновенно, а его результатом часто является потеря сознания и смерть.

Поэтому прежде чем приступить к осмотру резервуара, следует надеть противогаз с функцией принудительной подачи чистого воздуха и страховочный трос. Но самым оптимальным вариантом является подписание договора со специальными службами, которые и будут осуществлять контроль над работой системы.

Плановое обслуживание станции проводится ежеквартально, а в случае большого количества стоков – ежемесячно. При осмотре проверяется работа автоматики, проводится диагностика насосного оборудования и контроль уровня масла, извлекается мусор из фильтров и удаляются иловые отложения. Все работы должны производиться в присутствии помощника, при наличии верёвочной страховки и респиратора.

Обслуживание дистанционных систем немного проще. Автоматизация контроля позволяет отслеживать состояние резервуара, не спускаясь в бак, и в режиме реального времени проводить мониторинг работоспособности электрического оборудования.

Техобслуживание КНС должно начинаться с общего осмотра состояния запорной арматуры и проверки показателей датчиков, расположенных на панели управления автоматизированных моделей. В случае нестабильной работы насосного оборудования, прибор изымается из станции, промывается и подвергается диагностике. Очистка насоса и корпуса выполняется под напором чистой воды из шланга при помощи жёсткой щётки. Использование моющих средств нежелательно.

При промывании нужно контролировать направление и силу напора, и не допускать попадания капель на панель управления. Время от времени следует проверять надёжность резьбовых креплений и, при необходимости, протягивать гайки и крепежи. Демонтаж насосного оборудования следует производить только после того, как агрегат остынет, отключив при этом электропитание и сбросив давление в системе.

При бережной эксплуатации и регулярной профилактике канализационные насосные станции могут прослужить не один десяток лет, обеспечивая бесперебойный отвод загрязнённых стоков и повышая комфорт окружающих.

Обзор канализационных насосных станций Unipump Sanivort смотрите далее.

Работа и особенности блока управления

Для полноценной эксплуатации станции необходимо ее управление. Устройство станции для домашнего водопровода заключается в следующем:

• круглосуточно производится постоянный автоматический контроль давления в системе;
• при его понижении ниже заданного предела незамедлительно включается насос и происходит наполнение системы водой, повышение давления;
• при достижении давления выше установленного барьера срабатывает реле, которое выключает насос;
• давление находится на одном уровне, пока не откроется кран потребления воды и оно начнет падать.

Для этого необходим манометр, который производит замеры давления. И реле давления, где устанавливаются нижний и верхний пределы.
