Размещение розеток в жилой квартире

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

• зачистите провода, которые подводят электропитание к розетке;
• удалите декоративную крышку;
• ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Как расположить розетки в спальне

Спальня — это зона отдыха, поэтому розетки здесь нужно разместить так, чтобы обеспечить себе максимальный комфорт.Как расположить розетки в спальне зависит от того, какую функциональную нагрузку несет помещение помимо сна и отдыха. Возле прикроватных тумбочек, розетки размещаются на расстоянии 10-15 см от их поверхности. Лучше чтобы их было по две, для подключения лампы и зарядного устройства. Таким образом, можно будет лежа почитать книгу или полистать социальные сети. Также устанавливают розетки на одной из стен возле туалетного столика и снизу, на 20-30 см для подключения дополнительных электроприборов.Если там же предусмотрен телевизор, не забывайте установить розетку и для него.

Вариант размещения розеток и выключателей в спальне

Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп. Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Установка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

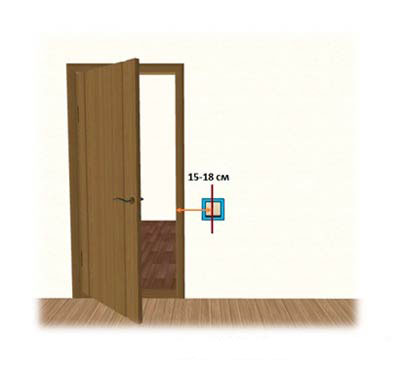

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
4. Общее количество розеток лучше рассчитать с небольшим запасом.
5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Прихожая

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

место под электрощиток

место под серверную

кабель питание 220В и витая пара под домофон

2 проходных выключателя

1 простой выключатель

5 розеток

Правила подключения

До установки любых электрических приборов необходимо сначала выполнить подготовительные мероприятия. В случае монтажа розеток сначала выводят подключаемые провода, выполняют их зачистку и в случае надобности — облуживание (многожильные).

Технология подключения

При этом следует помнить, что максимальная длина контакта не должна превышать 20 см. В противном случае он не поместится в корпусе, а даже если это получится – постоянное механическое давление может привести к самопроизвольному демонтажу конструкции

Важно – перед началом работ нужно обесточить электросеть

Технология установки

Чаще всего установку розетки с заземлением выполняют скрытым способом. Это наиболее приемлемый вариант, так как при нем не видны токопроводящие провода – они скрыты за фальшстенками или в штробах.

Виды монтажных стаканов

После подготовки проводов для подключения следует установить монтажный стакан. Его форма и диаметр зависит от типа розетки.

Для наиболее распространенной конструкции на одно подключение габариты монтажного элемента составляют:

• Диаметр. Наружный 68 мм, внутренний – 64 мм. Габариты с боковыми монтажными элементами – 83 мм
• Размер отверстия для проводов – 24*20 мм.
• Глубина варьируется от 40 до 45 мм.

Установка стакана происходит на дюбеля (бетонная стена) или саморезы (деревянная поверхность). После этого можно приступать к монтажу розетки.

На первом этапе необходимо снять пластиковые накладки. Они держатся на зажимах, поэтому для демонтажа нужно будет приложить небольшое усилие. В большинстве случаев на задней части розетки монтажные распорные клинья зафиксированный резинкой. Ее тоже необходимо снять.

Разъемы для подключения заземляющего провода

Следующий этап – крепление заземляющего провода. Определить его можно по нескольким признакам. Если подключение электропроводки выполнялось по всем правилам – заземляющий контур будет подключен к жиле синего цвета.

Оптимальный способ – воспользоваться вольтметром. Напряжение между фазой и нулевым проводом будет, а между нулевым и заземляющим – нет.

После определения заземляющей линии можно соответствующую жилу соединить с розеткой. На ее корпусе должно быть обозначение. Если же его нет, то нужно визуально определить тот контакт, который идет к заземляющим пластинам на корпусе розетки.

Зафиксированная конструкция

По завершении подключения всех проводов металлическая часть фиксируется в монтажном стакане. Для этого предварительно ослабляют распорные клинья, а после того, как корпус принял нужное положение – с помощью винтов выполняют их разводку в стенки стакана. Для лучшей фиксации рекомендуется дополнительно установить саморезы или дюбеля. Для этого в конструкции есть специальные монтажные отверстия.

Накладная конструкция

Подключение накладной розетки (для открытой проводки) практически ничем не отличается от вышеописанного процесса. Разница заключается в отсутствии монтажного стакана. Для фиксации корпуса в конструкции есть монтажная площадка, которая крепится непосредственно к стене.

Во время установки розетки с заземлением необходимо соблюдать все меры безопасности. Электросеть дома (квартиры) должна быть отключена, у распределительного щитка рекомендуется поставить человека для контроля неумышленного включения сети другими лицами.

Правила размещение выключателей

Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:

• маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
• розетки удобны для подключения оборудования, требующего частого включения в сеть;
• разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.

Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.

Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.

При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Зачем это нужно

По примерным подсчетам в каждой квартире используется не менее 6 бытовых приборов за сутки

Это число постоянно возрастает, а количество электророзеток остается неизменным, поэтому важно грамотно спланировать их местоположение. Если точки питания установлены в доме хаотично, придется отключать одни устройства для зарядки других

Это ведет к неудобству использования и риску повышения предельной мощности, на которую рассчитан механизм, и поломке подключаемого устройства.

Самостоятельно планируя помещение, нужно понимать его предназначение, какие устройства использоваться и как располагаться. Расстановку производят с учетом технических норм.

Особенности размещение розеток

Существуют определенные нюансы при составлении схемы для монтажа розеток и выключателей:как расположить, на каком расстоянии от мебели и поверхностей, количество точек.Это вопрос индивидуальных потребностей. Продумайте заранее, сколько приборов будет подключаться на постоянной основе в каждом из помещений и приплюсуйте к этому количеству еще по 2-3 штуки для временных устройств.

Современные конструктивные особенности мебели позволяют устанавливать розетки скрытого типа или вмонтированные в поверхности. В случае расположения электрофурнитуры на кухонной столешнице, нужно обезопасить ее от попадания воды или пищи. Как лучше расположить розетки изолированного типа знают специалисты по электромонтажу.

Розетка в ванной комнате

Как расположить розетки на кухне

Самые востребованные розетки — в кухне. Как правильно расположить разъемы, чтобы подключить необходимое количество встроенной и мелкой техники. Розетка для холодильника размещается на стене за ним, на расстоянии 60-70 см от пола. Электроплита подключается на высоте 30 см. Розетку следует «утопить» немного вглубь стены, вырезав предварительно отверстие. Для вытяжки розетка монтируется чуть выше, примерно 185-200 см. Если на кухне планируется установить стиральную машину, то для нее электроточка располагается на уровне 20-30 см от пола.

Расположить несколько розеток на кухне необходимо также возле рабочей поверхности.Разъемы устанавливаются над ней на высоте 15-25 см. Количество рассчитывается, исходя из того, сколько планируется использовать приборов. Как минимум их должно быть три, но можно и больше.

Многие предпочитают вешать в кухне телевизор. Для этого на стену монтируется специальный кронштейн, розетки для провода и кабеля размещаются рядом с ним, на расстоянии 180-200 см от пола.

Дополнительно можно установить пару розеток в районе обеденного стола, если он расположен у стены.

Розетки над кухонным столом

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.
