Электрическая схема стиральной машины

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Рекомендуем:

• Схема подключения солнечных батарей загородного дома
• Необычные скейтборды, которые едут сами
• Собрать солнечную батарею своими руками

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Бак для воды

90% современных стиральных машин имеют баки из композитных армированных материалов – пластмасс. И только самые дорогие модели могут оснащаться баком из нержавеющей стали. Применение композитных баков позволяет значительно снизить стоимость. А вот указание на снижение веса – не верно. Стиральная машина от потери веса только проигрывает. Она более подвержена вибрации при высоких скоростях вращения барабана при отжиме. К тому же композитным бакам присущи «болезни» пластмасс:

• Они склонны к разрушению в узлах сопряжения с металлическими деталями;
• Относительно хрупки;
• Менее долговечные по сравнению со стальными.

Общее устройство электрической части

В современных моделях, кроме инновационных механических систем, применяются электронные схемы. Они обеспечивают надежную работу стиральной машины в различных режимах эксплуатации. Например, датчик температуры воды способен нормально функционировать в диапазоне 5-1000С.  В зависимости от температурных показателей изменяются значения сопротивления.

Средняя мощность нагревательных элементов составляет 2 кВт, при номинальном сопротивлении в 25 Ом. Нагревательные элементы изготавливаются в виде трубок, оборудованных внутри плавкими предохранителями, подключенными к предохранительному реле. В аварийных ситуациях данная защитная система способна в кратчайшие сроки отключить нагревательный элемент. Расплавленные предохранители не подлежат замене, поэтому после поломки необходима полная замена элемента.

От непредвиденной ситуации в виде протечки воды стиральная машина надежно защищена системой, блокирующей дверцу. С этой же целью установлен специальный электронный клапан, через который заливается холодная и горячая вода. Степень загруженности барабана определяется электроникой в соответствии с общим временем открытия клапана.

Заполнение барабана водой происходит постепенно. Вначале осуществляется открытие электронного клапана, остающегося в этом положении в течение определенного периода времени. По достижении необходимого уровня воды клапан закрывается, а белье за это время полностью пропитывается водой. Далее, происходит еще одно открытие клапана на короткое время, чтобы дополнить барабан необходимым количеством воды. Эти временные циклы складываются, и на основании полученных данных определяется степень загруженности машины бельем.

Эти же данные позволяют автоматически определить, сколько потребуется витков для отжимания в соответствии с загруженным бельем. Кроме того, в современных агрегатах имеется специальная система, отвечающая за распределение белья внутри барабана. Таким образом, электроника позволяет выполнять полный цикл стирки практически без участия человека.

Подсоединение

Подобный двигатель используется, в частности, в приводе стиральной машины. Клапаны включаются и выключается по команде блока управления. Нужно будет найти подходящее место и закрепить устройство. Электрическая схема стиральной машины еще проще.
Он имеет только бороздки для приводного ремня. Вполне подойдет такой двигатель и для небольшой бетономешалки.
Напрямую к валу барабана подсоединен шкив — специальное фрикционное колесо с ободом или канавкой, передающее движение приводному ремню. Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
Замок загрузочного люка.
Дальше следует выяснить, где у нас пусковая, а где — рабочая обмотки.
Для облегчения работы можно использовать простейший генератор импульсов и осциллограф.
Стиральная машина не отжимает не выходит на отжим зависает!Ошибка UE

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.

Инверторный

На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.

Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.

Общая схема. Основные детали стиральной машины

Разобраться в электрической схеме стиральной машины сможет далеко не каждый пользователь, но узнать об основных системах ему не помешает. На картинках ниже представлены следующие узлы, который есть практически в каждой стиралке:

• противовес,
• реле (датчик) уровня воды,
• помехоподавляющий фильтр,
• сливной фильтр,
• помпа (насос),
• сливной шланг,
• двигатель барабана,
• трубчатый электрический нагреватель (ТЭН),
• пускозащитное реле напряжения,
• силовой блок,
• термостат,
• наливной шланг,
• шкив барабана,
• барабан (бак),
• дозатор,
• система подачи моющих средств,
• пружины барабана,
• электромагнитный клапан.

Рассмотрим некоторые основные детали, выход из строя которых служит поводом для обращения в сервисный центр, причиной покупки новой стиральной машины.

Система управления

Все современные автоматические стиральные машины оснащены неким подобием компьютера, который обрабатывает информацию с датчиков, управляет подачей, сливом воды, переключает программы очистки. Количество программ, которые установлены в модуль управления, варьируется в зависимости от модели. Наличие или отсутствие особо удобных режимов стирки оказывает ощутимое влияние на цену агрегата.

Причиной поломки может служить как сбой в операционной системе, так и выход из строя электрических узлов, датчиков. Сломанная электроника ремонту обычно не подлежит. Вот список тех реле, поломка которых не позволит начать стирку.

• Датчик уровня воды (прессостат). Сообщает о количестве воды в барабане.
• Термостат. Встроен в барабан снизу, регулирует температуру жидкости.
• Датчик скорости вращения барабана.

Электромагнитный клапан

Этот модуль отвечает за наполнение барабана водой. Работает в связке с прессостатом. Когда на клапан поступает сигнал о том, что жидкости в баке достаточно, он закрывается, вода перестает поступать.

Двигатель барабана

Представляет из себя стандартный электрический двигатель. Вращает барабан, передавая энергию движения через ременную передачу шкиву. Скорость, направление вращения задаются системой управления с учетом показателей датчика скорости.

При поломке можно заменить любым аналогичным двигателем, который подойдет по размеру, мощности. Существуют стиральные машины с прямым приводом: барабан вращается за счет магнитного поля. Множество моделей с таким типом двигателя встречается у Индезит, Занусси.

Загрузочный люк

Дверца, которая находится на передней панели. Перед началом стирки система управления запирает её, чтобы пользователь не мог случайно открыть люк во время того, когда в баке находится вода. У новейших моделей Аристон предусмотрена функция загрузки вещей во время стирки через специальный отсек. Через неё одежда загружается в барабан.

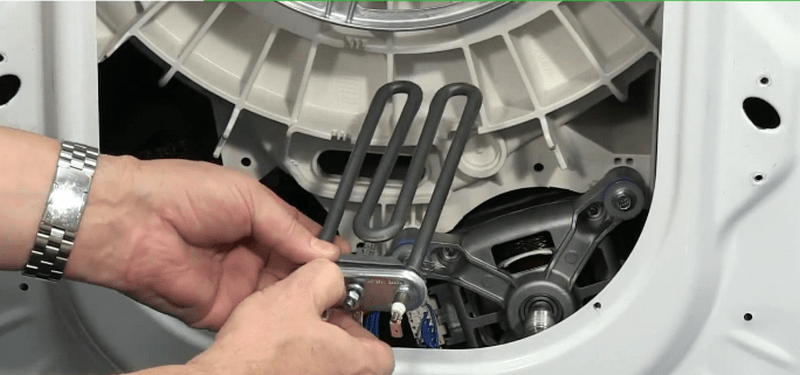

Нагревательный элемент

Начинает нагревать воду в баке по команде системы управления. Термостат в это время начинает замерять температуру. Когда она достигает необходимого значения, ТЭН отключается. Самой частой причиной поломки этой детали является образование на ней толстого слоя солевых отложений (накипь). Этот слой ухудшает теплообмен, что ведет к систематическому перегреву металлической трубки.

Используйте очищающие средства вместе с порошком, чтобы предотвратить образование налета на нагревательном элементе. Компания Самсунг поставляет свои стиральные машины с ТЭНом, крайне устойчивым к образованию накипи. Это достигается за счет двойного керамического покрытия.

Сливной насос

Перед запуском программы отжима из бака сливается вся вода. В этом процессе участвует помпа. Она состоит из фильтра и электромотора с крыльчаткой. Причиной поломки насоса может быть выход из строя электродвигателя, общее загрязнение системы. Фильтр находится внизу фронтальной части корпуса в большинстве стиральных машин.

Не забывайте раз в полгода вынимать его для очистки. Компании LG и Bosch разрабатывают новейшее поколение фильтров, которые будут обладать функцией самостоятельной очистки.

Примеры электрических схем стиральных машин

Принципиальная электрическая схема может помочь выполнить диагностику неисправностей с помощью сетевого тестера. Разобраться в них самостоятельно – задача крайне сложная. Без соответствующего энергетического образования, опыта в обращении с микроэлектронными схемами будет крайне трудно прочитать эти чертежи.

Для лучшего понимания того, что изображено на этих схемах, под ними будут расшифрованы некоторые наиболее часто используемые обозначения.

Схема стиральной машины Аристон

Схема стиральной машины Ардо Схема стиральной машины Электролюкс Схема Канди

• AQS – электромагнитный клапан,
• B – зуммер (прибор для подачи аудио сигналов),
• BP – запорный механизм дверцы люка,
• ET – термостат (выкл.),
• EV – электромагнитный клапан,
• I – инвертор (переключатель),
• IP – предохранитель,
• L – линия,
• M – главный электродвигатель/заземление,
• MC – электродвигатель/обмотка отжима,
• MI – асинхронный электродвигатель
• ML – электродвигатель/обмотка стирки
• MO – коробка,
• MP – выключатель дверцы люка,
• MR – магнитный замок,
• N – нейтраль/колодка,
• NTC – датчик температуры,
• P – датчик давления,
• PM – релейная защита электродвигателя,
• PS – сливной насос,
• R – резистор нагревательного элемента,
• RR, RTF – нагревательный элемент,
• T – датчик скорости вращения барабана,
• TH – датчик температуры.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Коллекторный двигатель

Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала. Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.

Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково. Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).

Схема соединений в коллекторном движке

Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.

Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить. Хотя это не сложно сделать по меньшему сечению этих проводов.

В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.

Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.

Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа. Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.

Двухрежимный коллекторный движок

По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.

3*220*k = 300

k = 0,46

Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.

Получаем

3*U*k = 30,

U = 22 В.

Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).

Как функционирует датчик?

Важно понимать, какую роль выполняет тахогенератор в системе стиральной машины. Датчик выполнен в виде кольца, на котором имеются провода

При работе электродвигателя в таходатчике, за счет магнитного поля, появляется напряжение. Номинальное значение образующегося напряжения напрямую связано со скоростью вращения мотора – чем быстрее крутится движок, тем сильнее возникающее в кольце напряжение.

Именно для контроля скорости мотора и предназначен датчик Холла. Принцип действия элемента таков. Например, движок начинает вращаться усиленнее, чтобы обеспечить выставленный пользователем отжим. Так, двигателю необходимо разогнаться до 800 оборотов за минуту. Управляющий блок незамедлительно передает мотору сигнал поднимать обороты, но в какой момент прекратить набирать скорость? Именно тахогенератор, замеряющий количество оборотов движка, при наступлении заданных параметров работы, даст сигнал блоку управления прекратить ускорять электродвигатель стиральной машины.

Интересное:

Поделитесь своим мнением – оставьте комментарий

Множество людей не задумываются о всей сложности механизмов внутри стиральной машины. Но бывает, что машинка ломается и часто причиной поломки может быть такая незаметная деталь, как таходатчик или тахогенератор стиральной машины.

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

• Сине-черным 85 Ом
• Сине-зеленый 85 Ом
• Черно-зеленый 80 Ом
• Бело-синий 15 Ом
• Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

• ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
• OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
• SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

Видео: Как подключить двигатель от стиральной машины к 220

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Рейтинг самых частых неисправностей стиральных машин-автоматов

Отсутствует нагрев воды

Определить, происходит ли нагрев воды, можно по стеклу в дверце, оно должно нагреваться в активной фазе стирки.  Если этого не происходит, значит вышли из строя термодатчик или нагревательный элемент, возможен и программный сбой. Причин этому несколько: скачки напряжения, заводской брак, образование накипи на самом ТЭНе.

Непривычный стук и вибрация стиральной машины

Современные машины-автоматы работают тихо. Громкий стук может возникнуть в результате выхода из строя подшипников или амортизаторов, а также из-за попадания посторонних предметов между баком и барабаном. О проблеме с подшипниками свидетельствует появление стука со скрипом. Замена подшипников в стиральной машине требует участия мастера.

Течь воды из-под машины или дверцы люка

Причиной подтекания воды является любая разгерметизация стыков: порыв манжеты люка или патрубка, износ прокладки на подводящем шланге. Активное образование пены, например, в хоте стирки гардин, также приведет к тому, что она буквально полезет со всех щелей.

Вода в барабане до или после стирки – проблемы со сливом

Если до начала стирки в барабане находится чистая вода, значит, изношена прокладка или сломан клапан в месте подключения машины в систему канализации.  Наличие воды в машине после стирки – забит фильтр или сломан насос. Самостоятельно можно заменить прокладки и прочистить фильтр, но ремонт насоса стиральной машины своими руками практически невозможен, надежнее его заменить на новый.

Может быть забит подающий шланг или впускной фильтр, или же программная поломка.

Машина не включается

Отказ запуска машины после нажатия кнопки «Пуск» может быть вызван поломкой розетки, выходом из строя блока питания или электронной платы.

Отсутствие вращений барабана или движение в одну сторону

Барабан может не вращаться из-за поломки двигателя, расслабления или разрыва приводного ремня, программной поломки или если движению мешает посторонний предмет (тогда барабан невозможно провернуть рукой).
