Смотровая яма: размеры по гост

Особенности обустройства смотровой ямы

Основным нюансом «возведения» смотровой ямы является нахождение уровня грунтовых вод. Существует определенный стандарт, согласно которому он не должен пролегать на отметке в 2,5 метра от уровня почвы

Когда грунтовые воды располагается именно в этих пределах, смотровую яму делать нельзя.Никакие меры предосторожности не смогут защитить автомобиль от образуемой и скапливаемой на дне сооружения влаги. Альтернативным вариантом смотровой яме в такой ситуации становится эстакадная конструкция, которую располагают неподалеку от гаража, то есть на улице.Это касается и индивидуальных гаражей, и предприятий, на которых занимаются техническим и сервисным обслуживанием транспортных средств

Иначе коррозийные процессы станут неизбежными, что является недопустимым.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

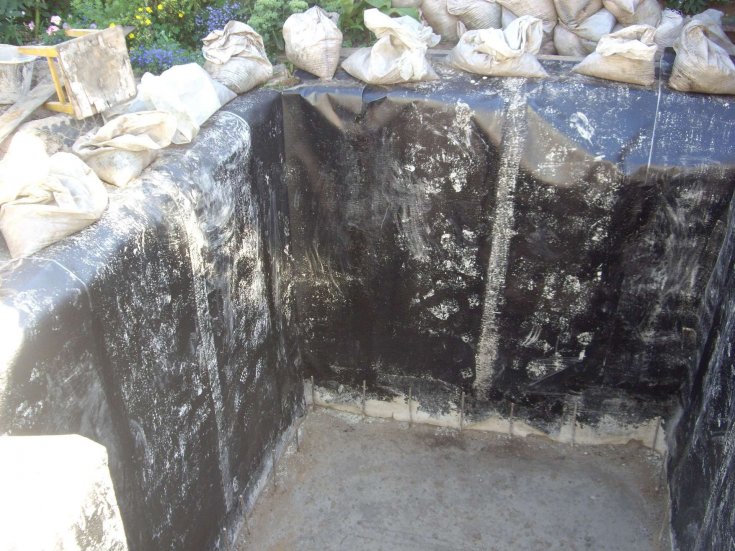

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Освещение

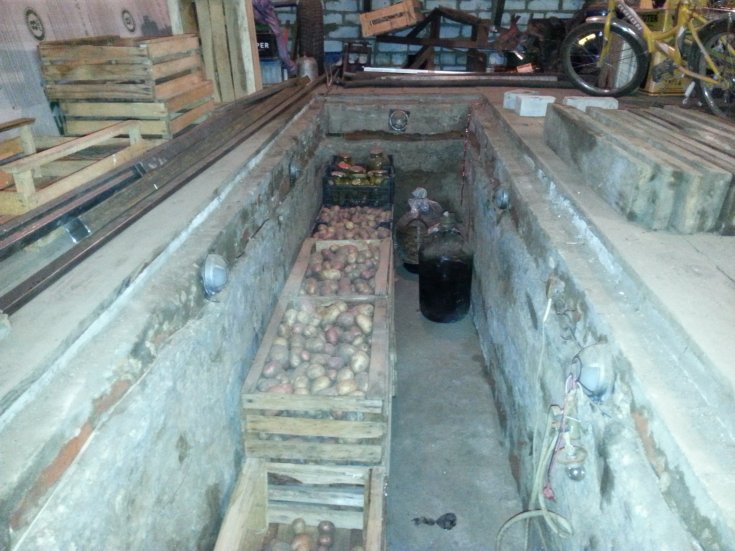

Для работы в яме надо освещение. Надо применять или переносный светильник, или прокладывать провода внутри стенки для устройства освещения. Напряжение не больше 36 В., при напряжении 220 вт провода необходимо складывать в эластичный шланг из стали. Розетки и выключатели надлежит избирать во гидрозащищенном выполнении УР5 Х сообразно ГОСТ 17677-82Е и ГОСТ 14254-80.

Невзирая на все меры охраны от воды, от сырости в яме часто трудно дышать, потому надо сделать вентиляцию. Под землей протягивается эластичный воздуховод, и выводится на двадцать пять сантиметров выше поверхности. От загрязнения воздуховод накрывают крышкой. Кроме того, вентиляция позволяет хорошо просушивать и яму и автогараж в теплые дни, что просто необходимо для долгой эксплуатации сооружения.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

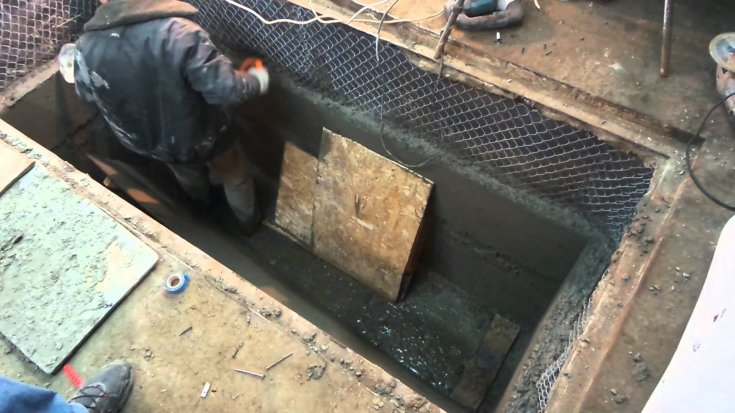

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Другие варианты устройства ямы

На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».

Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

Зачем нужна вентиляция в смотровой яме

В гаражном помещении вентиляция необходима. Только она может обеспечить своевременное устранение излишков влаги. Даже при идеально выполненной гидроизоляции в гараже может стать сыро. И в первую очередь так происходит, когда на улице идет дождь или снег. Ведь автомобиль заезжает в гаражное помещение мокрый. И такая проблема сразу же решается при хорошей вентиляции: излишняя влага просто испаряется и выносится потоком воздуха через вытяжную трубу.

Если это не гарантировать, чрезмерная влажность способна создать два важнейших фактора риска: для гаражного помещения и непосредственно для машины. Конструкция строения начинает разрушаться из-за развития плесени, грибка. Автомобилю же страшна коррозия металла, которая также возникает вследствие сырости.

Казалось бы, сухо должно быть только в гараже, ведь машина стоит не в смотровой яме, а над ней. Но на самом деле из ямы влажный воздух будет расходиться по всему помещению в соответствии с принципом сообщающихся сосудов. Кроме того, сама яма тоже должна быть в хорошем состоянии. Оттуда необходимо устранять испарения химикатов, запахи. Воздух там должен быть свежим, ведь в яме долгое время находится автолюбитель, когда работает с машиной.

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Главная задача утепления – сокращение количества электроэнергии, требуемого для отопления гаража. Утеплитель клеят на стены и пол гаражной ямы перед окончательной отделкой.

Среди многочисленных вариантов рекомендуется отдать предпочтению материалу, соответствующему таким характеристикам как:

• длительный срок эксплуатации;
• устойчивость к теплопотерям;
• влагоустойчивость;
• доступная цена;
• соответствие требованиям противопожарной безопасности.

Материал, используемый для утепления пола ямы, должен отличатся большей плотностью, чем материал, используемый при утеплении ее стен.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища

Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину

Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

Рекомендуемые размеры

Рекомендуемые размеры смотровой ямы

Внутренние габариты ямы определяются размерами машины. Помимо ее длины и ширины, имеет значение и рост водителя, который будет заниматься ремонтными работами. Ширина ямы для легкового авто составляет не менее 0,8 м, а глубину стоит делать на 0,1-0,2 м превышающей рост владельца. В этом случае ему не придется принимать неудобные позы для проведения ремонта. Длина ямы должна быть хотя бы на метр больше, чем у самой машины. Этот запас оставляют для создания лестницы. Для стандартного легкового автомобиля она составит 5 м. Когда гараж недлинный, но имеет достаточную ширину, вход в яму можно оборудовать сбоку.

Строительные параметры (габариты выкапываемого котлована) будут несколько больше внутренних. Часть этого пространства уйдет на обустройство ямы. На дне создается подушка с гидроизоляционным слоем, которая затем заливается стяжкой. Стеновые части можно залить в опалубку или собрать из блочных материалов. Для всего этого требуется место, не входящее в итоговые внутренние габариты сооружения.

Защита смотровой ямы от негативных факторов

Главный бич смотровых ям – это конденсат. И от этого уйти невозможно. Перепад температур всегда вызывает выпадение росы, и путей борьбы с этим явлением почти нет.

Наружная защита делается, чтобы предотвратить просачивание грунтовых вод. При подготовке котлована нужно учитывать, что если горизонт их залегания проходит меньше чем на 2,5-метровой глубине, риск увидеть в гараже бассейн весьма велик. Внутренняя гидроизоляция в таких случаях не спасет — воду выдавит через малейшие трещины.

При заливке железобетонных стен с гидроизоляцией не должно возникнуть проблем. Ее слой просто прижимает массой раствора к стенкам котлована. И в таком положении бетон застывает, надежно фиксируя материал изоляционного слоя.

Несколько сложнее ситуация с кирпичными стенами. Зазор между кладкой и поверхностью котлована достаточно узкий. Поэтому один из вариантов устройства гидроизоляции – нанесение защитного слоя сразу при выкладывании очередного ряда кирпича. Так, порядово, изоляционный слой будет расти вместе со стеной ямы. Но чаще всего обходятся нанесением изоляционного слоя на внутреннюю поверхность кирпичной кладки.

Бортик колесоотбойника поможет защититься от воды, которая может попасть снаружи при дожде или работе с водяными шлангами.

Независимо от того, из каких материалов делают яму, в ней обязательно нужно устроить приямок для сбора воды. Это предотвратит скапливание воды на полу и обеспечит безопасность работы. Его регулярно опорожняют при помощи насоса.

Материалы для крышки

Сразу стоит сказать, что нет каких-либо четко указанных материалов, которые могут использоваться для создания крышки на яму.

Применять можно практически любые достаточно прочные сегменты, а также конструкции в зависимости от наиболее приемлемых инженерных решений. Вполне можно создать секционную конструкцию, состоящую из металлических рам, или набить деревянный щит, состоящий из доски 35 мм толщиной.

Основной сложностью в выборе материала является баланс между легкостью перемещения конструкции и ее прочностью.

Чем больше вы возьмете полотно, тем легче будет поднимать и убирать перекрывающие панели. Разумеется, прочность конструкции также играет большую роль.

Учитывая, что чаще приходится именно убирать и вновь укладывать перекрывающие щиты, чем полагаться на их прочность, специалисты рекомендуют создавать достаточно облегченную конструкцию.

Неплохой вариант щитов можно сделать из деревянных брусьев 4 на 4 см. По длине такие элементы должны соответствовать расстоянию между торцевыми стенами.

Разумеется, размеры самой крышки самым непосредственным образом зависят от установленной уже рамы. Можно просто нарезать подходящие по типу сегменты и уложить их прямо на уголки рамы.

Если вы применяете деревянные конструкции, в обязательном порядке необходимо обработать их антисептическими средствами и покрыть защитным лаком или краской.

Сборку щита можно осуществить при помощи оцинкованных метизов. Для того, чтобы обеспечить наиболее адекватный контакт внешнего края полотна крышки с самой рамой, обычно вся конструкция обшивается пластиковой либо стальной лентой по периметру.

Разумеется, толщина должна обеспечивать свободную, но достаточно плотную укладку щита. Можно снабдить такую конструкцию пола механизированными системами открывания, сдвигать ее в виде шторки или собирать как жалюзи.

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Заливка

Проведя все подготовочные работы, можно приступать к возведению стен и заливке полов. Приготовьте заранее такие материалы, как:

• ОСБ плиту
• Доски
• Бетономешалку
• Мастерки и правила
• Уровень
• Армирующую сетку

Мы разберём, вариант заливки бетоном. Что касается варианта постройки ямы в гараже своими руками из кирпича, то здесь почти всё одно и тоже, только не надо будет создавать опалубку, а ниши в стенах просто выкладываются как окна.

Займёмся заливкой:

Для начала рассчитайте необходимо количество бетона. Затем на полы необходимо положить армирующую сетку с ячейками не более 15 см. Также каркас не должен находится на земляном покрытии, поэтому размещаем его на стульчики.

Заливаем полы, чтобы сетка покрылась бетоном. Даём смеси застыть, это происходит на протяжении 7-20 дней, всё зависит от влажности и температуры воздуха.

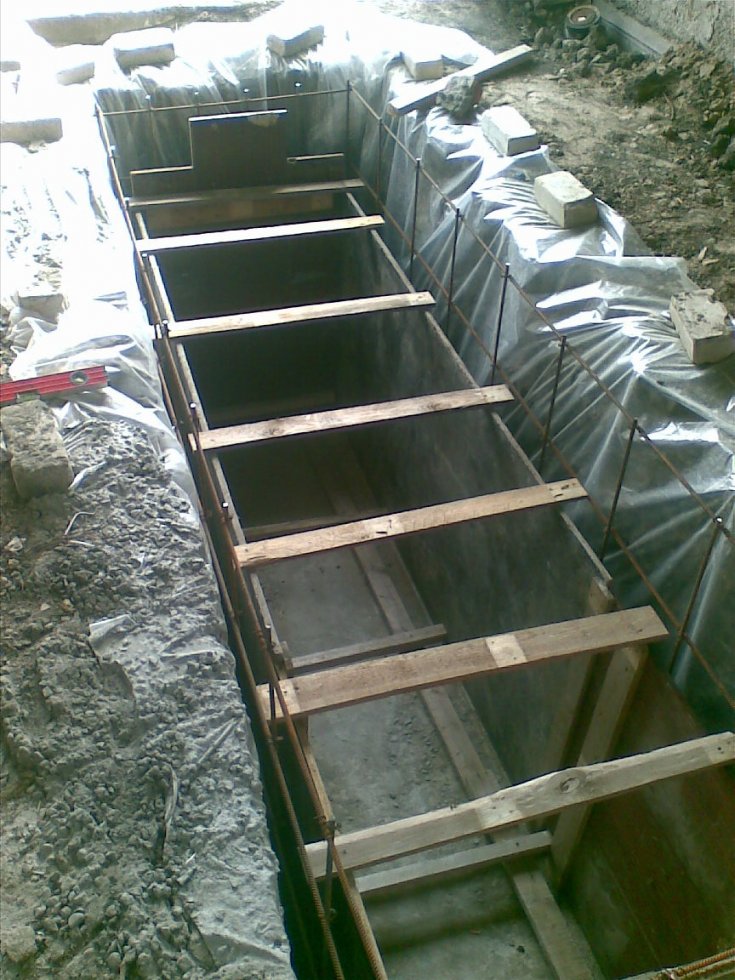

Для стен делаем опалубку из ОСБ плит. Скрепляем их между собой досками и саморезами. Щелей в конструкции не должно быть, в случае чего их можно задуть пеной или набить деревянную планку. Делаем распорки между стенами, дабы при заливке их не распёрло.

В конце, по периметру выкладываем металлические уголки, которые послужат местом для закрывающих яму досок.

Также, рекомендуется сделать гидроизоляцию ямы, от возможных подводных вод.
