Полы по грунту в частном доме. часть 2

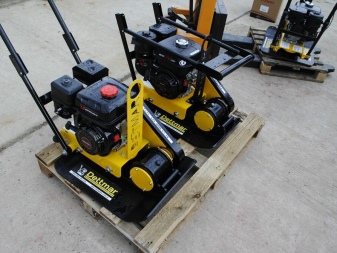

Выбор виброплиты

При приобретении изделия, учтите нюансы, которые облегчать эксплуатацию:

1. Наличие колес при транспортировке;
2. Сложенные рукоятки;
3. Цельность корпуса делает механизм прочнее.

Производители

На рынке очень много заводов изготовителей разных стран. Востребованными считаются модели из стран:

• Германия;
• Япония;
• Швеция;
• Израиль;
• Испания;
• Южная Корея;
• Россия.

Если хотите более экономичный вариант, тогда, обратите внимание на Китай. Самые низкие цены предоставляют именно они

Модели виброплит, которые отличаются высоким качеством:

• Профессиональное оборудование: Wacker, Weber, Ammann, Bomag.
• Надежные с большим функционалом: Shatal (Израиль), Jeonil Machinery (Южная Корея), NTC (Чехия).
• Российские марки Сплитстоун, Мотопром и СЗПО.

Рекомендации при приобретении

Перед покупкой вибрационной плиты следует руководствоваться рядом рекомендаций:

Чтобы положить асфальт, обустроить ландшафт, площадки и дорожки из некрупного грунта глубиной до 150 мм, используется легкая виброплита.
Универсальная разновидность вибрационной плиты применяется в процессе дорожно-ремонтных работ при толщине грунта до 250 мм.
Плита со средней тяжестью используется для трамбовки грунта слоем до 600 мм, засыпки глубоких траншей, укладки фундамента.
Тяжеловесные трамбовочные устройства применяются в дорожных процессах на глубине более 600 мм.
При выборе трамбовки нужно обратить внимание на показатель вибрационного усилия, характеризующий степень уплотнения. Чем выше уровень вибрации, тем качественнее процесс укладки поверхности.. При работе виброплиты не следует прилагать чрезмерные усилия

Сильное давление свыше 20кН на трамбовочное устройство оказывает негативное воздействие на прибор. Важным параметром выступает размер рабочей поверхности. Чем вибрационная плита меньше, тем качественнее утрамбовывается грунт и другие песчаные смеси

При работе виброплиты не следует прилагать чрезмерные усилия. Сильное давление свыше 20кН на трамбовочное устройство оказывает негативное воздействие на прибор. Важным параметром выступает размер рабочей поверхности. Чем вибрационная плита меньше, тем качественнее утрамбовывается грунт и другие песчаные смеси.

Для плотной поверхности используется устройство с высоким уровнем производительности.

Замена фильтров, свечей и моторного масла в виброплите – залог длительной бесперебойной эксплуатации.

Поломки, которые возникают при эксплуатации

Поломки у вибрационных плитам связаны с основными узлами:

• приводным;
• вибро;
• рабочей подошвой и моторной рамой

Основная и самая важная часть двигатель, поэтому большее количество поломок случаются именно с ним. Для каждого типа устройства отличительны собственные неполадки, чаще всего указаны в инструкции к технике.

Когда на подошве, рукоятке или раме для мотора имеются незначительные трещины, их устраняют с помощью сварочного аппарата. Если основание сильно износилось, то его полностью заменяют. При этом также часто выполняют монтаж новых амортизаторов.

Особенности ухода за оборудованием

Для корректной работы любой техники нужен правильный уход. Не забывайте:

• необходимо очищать грязь на небольших деталях, чтобы не сокращать срок службы изделия;
• следите за состояние фильтра (он может быть бумажный или поролоновый), пыль стряхнуть, промыть в теплой воде, просушить;
• перед началом работы прогревайте двигатель;
• проверяйте масло в редукторе.

Перед выполнением определенного вида работ, ознакомьтесь с площадью, которая требует утрамбования. Только потом подбирайте агрегат. Стоимость не всегда является основным показателем. Кроме этого, нужно рассчитать при каких условиях пройдет большая часть процедур.

Как затрамбовать песок? Обзор способов

Трамбование требуется во время строительства на грунте, засыпке фундаментной подушки (на любой почве), устройстве слоя из песка для напольного покрытия, укладке брусчатки. Его выполняют либо ручным способом (при помощи самодельного или инструмента фабричного изготовления), либо механизированным методом, с использованием самых разных виброприспособлений. Во время работы с оборудованием, действующем за счёт передачи больших механических колебаний, в первую очередь применение средств защиты для слуховых органов и зрения, и еще специализированных перчаток, обуви и одежды.

Цель — получить плотный слой, не подверженный пучению, усадке, сжатию, создать хорошую опору для фундамента, пола, покрытия дороги. По технологии в большинстве случаев выполняют несколько проходов по всей поверхности, потом зрительно оценивают качество уплотнения. Отлично затрамбованный материал не проваливается при наступании на него.

Где необходимо трамбование песка?

1. Грунт стостоящий из песка.

Главная характерная черта состоит в том, что он плохо держит воду. По этому этот тип почв не подвергается морозному пучению, а это означает подойдет для строений, также жилых, но исключительно в один этаж или облегченных. Пучинистые почвы в зимнее время начинают выталкивать фундамент. Связывают это с тем, что содержащаяся в них вода замерзает и становится шире. Такие почвы, в отличие от песчаных, для строительства мало или совсем негодны. Их, и еще плохие грунты часто полностью снимают и заменяют на песок. Во всяком случае при приготовлении к монтажу фундамента требуется внимательное трамбование ручным способом или с использованием особенных инструментов.

В процессе участок проходят трижды. Если после 3-го раза добиться необходимого результата не получилось, то выполняют тоньше слой. При уплотнении песка, также при приготовлении почвы, нужно мочить его, но сдержанно. Сухой сыпучий материал не скрепляется, а очень влажный нельзя качественно затрамбовать. Проверить степень увлажнения просто — если при сжатии в руке он не слипается в комок и не сыплется, то можно начинать работать. Во время жары года мочить поверхность понадобится регулярно, так как она быстро сохнет.

2. Песчаная плита железобетонного ленточного фундамента.

Фундаментную подсыпку применяют во время строительства легких построек: каркасных, пеноблочных или в один этаж из более тяжёлых материалов. Для установки оснований высотных зданий она не подойдет, так как не выделяется высокой несущей способностью.

Для устройства подушки под фундамент подходит большой речной или мытый намывной песок. Приобретать не дорогой (немытый) не стоит. Ценовая разница незначительная, однако при этом в грязном большое содержание примесей, в первую очередь глины, что плохо оказывает влияние на надёжность основания сооружения.

Позитивные характеристики подушки под фундамент:

• легкость изготовления — обыкновенная засыпка, без использования сложной техники;
• доступность — песок легко приобрести с доставкой в абсолютно любом регионе;
• невысокая стоимость;
• отлично уменьшает нагрузку на почву;
• простота уплотнения даже ручным способом.

Использовать для почв с большим уровнем вод не было бы неплохо. Если данный материал — единственный допустимый вариант, то на днище канавы или котлована стелят нетканый материал. Толщину пласта выбирают с учетом возможной нагрузки, типа грунта. Песок насыпают послойно, увлажняют (однако не заливают водой) и плотно трамбуют.

3. Подстилающий слой для напольного покрытия.

При устройстве в домах по грунту в первую очередь устраивают нежесткий подстилающий слой. Он в себя включает две прослойки. Их насыпают сверху гравия или щебня, любой слой увлажняют и трамбуют. Для подсыпки применяют, как и под основание, песок речной или мытый карьерный. Для достижения равномерности толщины устанавливают колья, после их удаляют.

4. Кладка брусчатки.

При мощении пешеходных дорог, аллей и площадок брусчаткой также в первую очередь используют песочную подсыпку. Из нее выполняют первый и заключительный слои подушки под тротуарную плитку. Между ними в качестве прослойки применяют щебень. Все слои пирога под плитку по технологическим условиям плотно трамбуют, для достижения лучшего результата иногда увлажняют.

Для подсыпки берут просеянный речной материал. Толщину его слоев формируют в зависимости от глубины канавы, высоты элемента покрытия дороги. Часто понадобится снимать грунт на большую глубину из-за пучинистости, иных проблем, не разрешающих почве стать хорошей основой под монтаж брусчатки. В данных случаях песка нужно насыпать много и тщательно Утрамбовывать его. Последний слой выполняют приблизительно в 7 см, часто в него добавляют сухой цемент.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки

От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.

Коэффициент уплотнения щебня – это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала.

Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.

Фракции щебня.

Коэффициент уплотнения щебня необходим для вычисления:

• массы приобретаемого щебня;степени усадки.

Масса определяется путем перемножения значений трех величин:

• удельного веса;объема заполнения;коэффициента уплотнения.

Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.

Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.

При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.

Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.

Сначала выстилают крупную фракцию щебня или гравия.

Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.

Как сделать своими руками?

Чтобы сделать трамбовку самостоятельно, необходимо предварительно позаботиться о материалах и инструментах, которые могут пригодиться в процессе сборки изделия. Наиболее востребованный материал – деревянный брус квадратного сечения, стороны которого имеют размеры 100-150 мм. Круглые брёвна не подойдут, так как ими невозможно уплотнить грунт в углах.

Для сборки трамбовки совсем не обязательно брать новый пиломатериал. Вполне сойдёт уже использованный брусок, если в дереве отсутствует гниль или расколы

При выборе подходящего обрезка рекомендуется также обратить внимание на его вес: важно, чтобы трамбовку было удобно поднимать

Что касается высоты будущего инструмента, то следует подбирать брус, который будет доставать до пояса или груди, что обеспечит удобство использования. Если опыта работы с подобным изделием нет, лучше взять брус подлиннее и при необходимости в процессе эксплуатации укоротить его.

Дополнительно потребуются:

• стальная пластина толщиной 2 мм;
• круглая палка из берёзы;
• саморезы, шурупы, другие крепежи;
• клей.

Сборка самодельной трамбовки проводится в несколько этапов. Первый этап – разработка чертежа и схемы будущей трамбовки с нанесением необходимых размеров и указаний по выполнению работ.

Следующие этапы.

Подготовка бруса

Работа подразумевает отпиливание торцов заготовки под прямым углом. Дополнительно стоит подогнать торцы рубанком под квадрат и снять с каждого ребра фаску, ширина которой не превышает 5 мм. Это делается для того, чтобы использование трамбовки было максимально удобным и безопасным.

Создание башмака

Чтобы это сделать, необходимо сначала перенести размеры на подготовленный стальной лист. Сделать это можно с помощью мела. Далее нужно будет вырезать заготовку и удалить заусеницы, предварительно зажав деталь посредством тисков. Когда действие будет сделано, необходимо предусмотреть отверстия для шурупов. Также потребуется сделать углубления для шляпок и воспользоваться наждачкой, чтобы очистить поверхность для более плотного прилегания крепежей. Чтобы собрать башмак, необходимо с помощью тисков согнуть обозначенные крылья.

Закрепление башмака

Когда второй этап будет выполнен, стоит проверить, насколько прочно сидит накладка из стального листа. Если посадка ненадёжная, нужно подбить металл или подточить древесину

Важно, чтобы каждая плоскость башмака плотно прилегала к торцу. Окончательное крепление элемента производится посредством использования шурупов

Установка ручки

Чтобы выполнить монтаж ручки, необходимо сначала наметить её центр, куда впоследствии войдёт сверло. Метка должна находиться примерно в 100 мм от верхнего торца. Для просверливания отверстия рекомендуется подбирать сверло на 2 мм меньше выбранной рукоятки. Когда отверстие будет сделано, останется подточить древесину и попытаться поставить ручку. Если возникает необходимость исправить ситуацию, можно остругать палку, чтобы ручка встала надёжно в подготовленное для неё место. Забивать ручку молотком не рекомендуется во избежание появления трещин или сколов на древесине. Как только нужное положение будет достигнуто, ручку нужно прикрепить. Делается это с помощью нанесения клея на стенки предварительно просверленного отверстия. Ручку выставляют по меткам и вытирают излишки клеящего состава. Положение ручки дополнительно фиксируется длинным шурупом.

После того, как клей высохнет, можно проверить прочность ручки. Если элемент держится крепко, владелец ручной трамбовки может приступить к её использованию. После выполнения работ рекомендуется тщательно очистить трамбовку от пыли.

О том, как сделать ручную трамбовку для уплотнения грунта из металла, вы можете узнать из видео ниже.

Расценки в смете по ГЭСН

В ГЭСН представлена стоимость работ на все виды работ с грунтом, в том числе с использованием бульдозера.

Кроме того, в смете можно найти расценки на засыпку пазух котлована песком с дренирующими свойствами.

Сумма составляет от 10 м3 составляют 186 рублей. Засыпка ям вручную грунтом – от 662 рублей. В РФ стоимость строительных работ, помимо предложенных расценок по смете, может варьироваться, в зависимости от региона.

В Московской, Ленинградской, Красноярской областях цены будут намного выше, чем в Брянской, Белгородской, Курской, Иркутской областях.

Подробно ознакомиться с представленными расценками по услугам подрядных работ, в соответствии со сметой можно по таблице здесь.

Цены от частных компаний по 5 городам РФ

Отсыпка пазух сыпучим влажным материалом за 1 м3 в рублях составляет:

• Москва – от 420;
• Санкт-Петербург – от 410;
• Белгород – от 210;
• Краснодар – от 305;
• Иркутск – от 290.

К отдельным расценкам засыпки грунтом в смете относят услуги аренды экскаватора, самосвала, погрузчика. В среднем, по России цена использования техники составляет от 1500 рублей за 1 час работы.

Многие частные компании предлагают проливку засыпаемого грунта водой перед трамбовкой. И тогда стоимость м3 увеличивается на 150-200 рублей.

Самостоятельное изготовление виброплиты с бензиновым приводом

Для создания устройства вам потребуются такие материалы:

• Колеса.
• Бензиновый привод.
• Амортизационные подушки от мотора автомобиля.
• Лист металла с толщиной в 0.8-1 см и размером 0.8*0.45 метра.
• Труба, диаметр которой будет равен 1.5*2.5 см для создания ручки.
• 2 кусочка швеллера.
• Болтики М12 для установки привода бензинового типа.

При выполнении монтажных работ вам потребуются такие инструменты:

• Болгарка.
• Защитные очки.
• Сварочный аппарат, электроды.
• Отрезные круги для болгарки.
• Электрическая дрель.
• Молоток.

На втором этапе требуется подогнать швеллеры. Это делается, чтобы они не выступали за края рабочей плоскости. Готовые швеллеры следует приварить на расстоянии от 7 до 10 см друг от друга к рабочей поверхности. Швеллера должны быть хорошо приварены, так как именно от этого будет зависеть целостность всей конструкции. После этого можно начинать установку двигателя. Для этого в швеллерах следует сделать отверстия при помощи электрической дрели. Крепление мотора следует выполнить при помощи болтов М12. Когда двигатель будет установлен, можно начинать установку ручки. Крепление данного элемента следует выполнять при помощи амортизационной подушки. Это нужно для того, чтобы на руки оператора была облегчена нагрузка.

Как видите, даже сделать своими руками такое устройство не так уж сложно, как может показаться на первый взгляд.

Уплотнение слоя строительного материала, расположенного в труднодоступном месте, либо имеющего небольшую площадь при сложной конфигурации – задача, которая может быть решена использованием пневматической трамбовки. Даже, несмотря на то, что пневмотрамбовке потребуется небольшой компрессор, это всё равно более выгодно, чем применение электрического двигателя или, тем более, двигателя внутреннего сгорания.

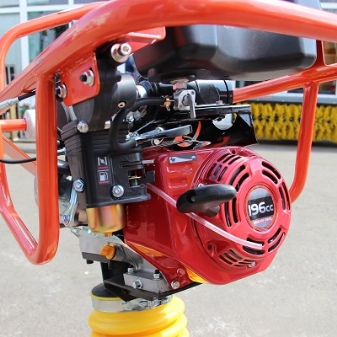

Описание видов

Ручная вибромашина – удобный и производительный инструмент, ее выбор зависит от объема и характеристики предстоящих работ. Различают 2 вида подобных устройств.

Прямоходные

Нереверсивный тип машин для вибротрамбовки может двигаться только в прямом направлении. Их скорость и, как следствие, производительность работ регулируются оператором, что позволяет добиться наибольшей глубины уплотнения обрабатываемой поверхности. Чтобы выполнить движение виброплиты в обратном направлении, оператору придется самостоятельно выполнить ее разворот.

Реверсивные

Тип трамбовочной вибромашины, которая может двигаться в прямом или обратном направлении, называется реверсивной. Это наиболее удобные аппараты, которыми пользуются для равномерного трамбования грунтов даже в условиях ограниченного пространства. Реверсивынй ход у таких машин отличается предельной точностью, так что у оператора не возникает необходимости поправлять направление движения вибротрамбовки вручную. Единственным недостатком такого оборудования является большой вес и достаточно высокая цена.

Все вибротрамбовочные машины снабжены двигателем и в зависимости от его типа подразделяются на следующие виды.

Работающие на бензине. Мотор бензинового типа является самым экономичным вариантом по расходу топлива, а стоит бензиновый агрегат дешевле остальных аналогов. Бензиновые виброплиты не привязываются к точке питания, поэтому могут работать в автономном режиме и свободно перемещаются на любое расстояние. Кроме того, агрегаты бензинового типа хорошо зарекомендовали себя при работе в широком диапазоне плюсовых и минусовых температур. Недостатком бензиновых агрегатов является их тяжеловесность и создание шума при работе.

Среди пользователей наиболее востребованными являются агрегаты бензинового типа, так как на сегодняшний день – это самое экономичное оборудование, которое работает во всепогодных условиях.

Правила выбора

Выбирая вибротрамбовку, следует обратить внимание на несколько важных параметров. Необходимо сделать следующее

1. Ознакомиться с инструкцией и техническими характеристиками установки. Техпараметры должны соответствовать планируемым видам работ.
2. Отдать предпочтение полностью укомплектованным решениям: они должны поставляться с трамбовочной подошвой и различными насадками.
3. Определиться с масштабностью и условиями работ. Для работы на узких площадках или в ограниченном пространстве нужно выбрать трамбовки с минимальным размером рабочего башмака.
4. Определиться с числом ударов. Чем больше значение, тем быстрее техника справится с уплотнением материала.
5. Подобрать оптимальные габариты устройства.

Специалисты советуют покупать вибротрамбовки с антивибрационной системой для рукоятки (имеется не на всех моделях). Она способствует снижению вибрационных нагрузок на руки оператора во время работы.

Фундаментная подушка

Бывает: песчаная, щебеночная и бетонная.

При проектировании сооружения обязательно предусматривают, а при закладке дома проводят монтажные работы под фундамент, когда укладывается подушка, которую еще необходимо тщательно утрамбовать. Зачем ее требуется трамбовать? Затем, чтобы под основой сооружения была создана монолитная, крепкая и ровная плита, цель которой обеспечить как можно меньше усадки всего здания в будущем на долгие годы.

Фундаментная плита бывает следующих типов:

• песчаная;
• щебеночная;
• бетонная.

У каждой из них есть свои достоинства и недостатки, но это не значит, что для строительства любого дома может подойти каждый из перечисленных типов подушки. Вследствие этого каждому застройщику рекомендуется провести определенный анализ и узнать состояние грунта

Зачем следует соблюдать такие меры предосторожности?

В этом случае при строительстве сооружения рекомендуется учитывать особенности климата, состояние почвы, наличие или отсутствие подводных вод, общие параметры и размеры объекта, а также разные другие факторы. Неправильно подобранная плита под фундамент, как и некачественно установленная, может привести к непоправимым последствиям, сюда относятся разрушение и просадка всего основания и появление трещин на стенах дома.

Многочисленные частные застройщики отдают предпочтение укладке подушки под фундамент из песка, она отличается своей простотой и дешевизной строительного материала. При этом такая основательная плита имеет один недостаток: на ней нельзя возводить тяжелые громоздкие здания. Но в частном строительстве при планировании обычных домов незачем соблюдать такие строгие условия, а потому такая подушка пользуется среди застройщиков популярностью уже много лет.

Характеристика

Бензиновый вибротрамбовщик – универсальная техника, отличающаяся мобильностью, компактными размерами и неприхотливостью в обслуживании. Устройство оснащается бензиновым 4-х-тактным двигателем с 1 или 2 цилиндрами. Конструкцией оборудования предусмотрено воздушное охлаждение мотора.

Перечислим главные характеристики, влияющие на работу техники.

• Масса. От этого параметра напрямую зависит глубина, на которую можно утрамбовать грунт и различные сыпучие материалы. Например, модели бывают легкими (до 75 кг) – ими уплотняют грунт толщиной до 15 см, универсальными – от 75 до 90 кг. Агрегаты со средней тяжестью 90-140 кг предназначены для трамбовки материалов на глубину до 35 см. При масштабных работах используется мощная и тяжелая техника до 200 кг – с ее помощью можно обрабатывать грунт слоем до 50 см.
• Сила удара. Параметр влияет на показатель сдавливающего усилия, которое подошва оборудования оказывает на обрабатываемый материал.
• Размеры башмака. От габаритов подошвы зависит усилие, возлагаемое на обрабатываемый участок. Чем больше размеры башмака, тем меньше усилий потребуется затратить для трамбовки единицы площади.

К важным характеристикам вибротрамбовки относят тип хода. По типу перемещения техника подразделяется на реверсивную и нереверсивную. В первом случае оборудование обладает возможностью обратного хода без разворота. Такие агрегаты более просты в эксплуатации и маневренны, но отличаются тяжестью и массивностью.

Заключение

Проведение засыпки пазух котлованов проводится по СНиП, СП 48.13330.2011, а также в соответствии с:

• инструкцией ВСН 52-96;
• требованиями СНиП 3.02.01-87;
• СН (санитарными нормами).

Правильность исполненной работы зависит от соблюдения ряда условий:

• тщательности подготовки к процессу (уборка мусора, просушка, цементирование фундамента и т.д.);
• выбранного типа материала и его количества, времени и технического транспортного средства;
• влажности грунта (допустимый коэффициент 12-20 %) и его послойной трамбовки;
• определения объема необходимого количества грунтовой смеси.

Выбор техники зависит от площади котлована и его объема. Использовать можно экскаваторы, погручики, бульдозеры. Уплотнение производится с помощью специальной строительной вибротехники. Правильно выполненная засыпка пазух обеспечивает надежность фундамента и его защиту.
