Устройство электрического теплого пола: виды, схемы, монтаж своими руками

Укладка инфракрасной пленки

Понять, каким образом происходит монтаж инфракрасного теплого пола, не составит труда. Во многом эта процедура напоминает работу с термоматами. В этом случае понадобится прямая теплоизоляция с помощью фольгированного лавсана. Речь идет о полиэфирном материале с высокой механической и электрической стойкостью.

Порядок работы, как делают теплый пол от электричества:

• Укладка лавсана на черновое основание. Таким образом уходящее вниз тепло отражается обратно в помещение.
• Постилка ИК пленки. Отдельные полосы необходимо расположить параллельно. Для взаимного скрепления отдельных участков используются специальные обжимы.
• Монтаж финишного покрытия. Допускается использование даже ковролина, из-за отличной механической и электрической прочности пленки.

Особенности монтажа тёплых полов

Несмотря на все особенности и различия в обустройстве теплых полов, существуют общие правила, которым необходимо следовать при монтаже обогрева. В частности, к ним можно отнести расположение нагревательных элементов. Как пример, правильное, рекомендованное специалистами размещение элементов обогрева, можно видеть на рисунке.

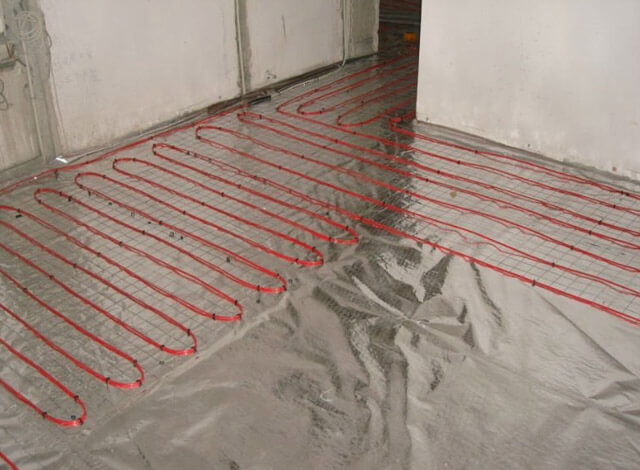

Схема размещения теплого пола

Главной особенностью в предлагаемом варианте является то, что нагревательные элементы должны быть на свободном месте. Их нежелательно размещать под мебелью, бытовыми и сантехническими приборами и устройствами. В противном случае из-за дополнительных нагрузок могут со временем выйти из строя отдельные элементы теплого пола или рассохнется мебель от излишков тепла.

Другим немаловажным фактором необходимо считать обязательное использование термостата или иного устройства, обеспечивающего автоматическое поддержание температуры и режимов работы. Такие устройства необходимо считать неотъемлемой частью тёплых полов, что позволяет кроме  повышения надёжности работы всей системы получить экономию электроэнергии.

Несмотря на различия в реализации тёплых полов, имеющиеся варианты их исполнения позволяют подобрать оптимальный способ выполнения обогрева, учитывающий конкретные условия помещения. Использование тёплых полов, как ещё одного элемента комфорта, позволит сгладить имеющиеся неравномерности в распределении температуры в комнате и создать в ней желаемую обстановку.

Обогрев пола с использованием инфракрасного (плёночного) нагревателя

Последним в порядке рассмотрения, но не по значимости, будет тёплый пол с использованием инфракрасной плёнки. Это специальная плёнка, при протекании электрического тока испускающая инфракрасное излучение, обогревающее пол и окружающие предметы. Подобное конструктивное исполнение считается самым современным и передовым, хотя и вызывает многочисленные споры.

Устройство плёночного тёплого пола показано на рисунке ниже.

Устройство теплого пленочного пола под плитку

К достоинствам подобного способа обогрева относится возможность монтажа такой плёнки на любой поверхности, в любом месте  и любого размера, в том числе без дополнительной стяжки.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.

Тип полов.

Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Преимущества и недостатки электрических систем

От водяного варианта обогрев электричеством отличается важнейшим преимуществом, связанным с возможностью его оборудования в городской квартире. Для подключения водяной системы требуются согласование действий с управляющей компанией, а также разрешение на врезку к центральной системе отопления. Система, осуществляющая обогрев от электричества, нуждается лишь в прокладке теплоизоляции и нагревательного кабеля.

Как правильно расположить электрический пол в комнате

Каждая система, осуществляющая подогрев от электрической сети, может снабжаться программируемым терморегулятором, приобретаемым отдельно. Это устройство позволит более рационально использовать теплый пол, снижая потребление электроэнергии до минимальных значений.

Недостатком такой системы является невозможность осуществлять обогрев больших площадей. Учитывая суровый климат, которым отличается большинство российских регионов, использовать электрический теплый пол можно лишь как дополнительный источник тепла, осуществляющий подогрев и позволяющий не ощущать дискомфорта в холодное время года.

Схема подключения электричества

Эта часть монтажа является самой ответственной. Подключение электричества требует последовательных действий:

1. Испытание кабеля и проводов на сопротивление системы (при помощи мультиметра) и изоляции матов (с помощью мегаомметра).
2. Подсоединение датчика температуры, терморегулятора и кабеля питания. Это необходимо выполнять по инструкции, входящей в систему ЭТП.
3. Дополнительное заземление кабеля и шнура питания, которое выполняется за счет фиксации этих элементов защитной клеммой.

В зависимости от модели электрического пола, используемого в качестве обогрева, схемы подключения различаются. Подключение ЭТП намного проще, чем подключение водяного пола. Никаких лишних подсоединений не требуется (например, к электрокотлу), а только к электросети.

Нагревательные маты:

1. Для начала определяется область расположения терморегулятора.
2. Укладываются маты согласно инструкции по монтажу.
3. Температурный датчик, уложенный в гофтрубу, закрепляется между витками системы.

Подключение пленочного пола:

1. В первую очередь, необходимо соединение всех рядов пленки. Использовать можно только те клеммы, которые шли в комплектации теплого пола. Полоски пленки подключаются параллельно. Все контакты необходимо заизолировать накладками.
2. В центре теплоизоляционной подложки делается карман для монтажа термодатчика.
3. Подключение температурного датчика и термопленки к терморегулятору и всей системы к электросети через автоматический выключатель.

Подключение к электросети

Электрический теплый пол по своей сути является тем же самым электроприбором. Поэтому его подключение и эксплуатация должны осуществляться в полном соответствии со всеми принятыми нормами и стандартами электробезопасности.

Перед закладкой теплого пола следует удостовериться, что нагрузка на имеющуюся электропроводку не превысит допустимых величин.

При этом необходимо учитывать, что через ту же линию могут запитываться такие мощные приборы, как стиральная машина, СВЧ-печь и т.п.

Если мощность теплого пола превышает 2 кВт, то лучше всего для него провести самостоятельную линию питания, подключенную через отдельное УЗО. Порог срабатывания УЗО не должен превышать 30А.

Кроме того, при эксплуатации теплого пола в помещениях с высокой влажностью, оплетка нагревательного кабеля должна быть подведена к заземлению.

В целом, электрические теплые полы полностью оправдывают себя, создавая дополнительный уют в комнате. При этом монтаж теплого пола вполне по силам домашнему мастеру, хотя бы немного знакомому с электротехникой и простейшими строительно-монтажными работами.

К тому же, ощущение того, что заметно улучшившийся уровень комфорта достигнут при помощи собственных рук, это всегда повод для гордости и осознания своего мастерства.

Предлагаем посмотреть видео, в котором подробно рассмотрен процесс монтажа электрического теплого пола:

Как выбрать необходимую мощность теплого пола

Перед расчетом мощности нужно уточнить площадь обогреваемого помещения, также учесть то, будет пол единственным источником тепла или нет.

Изготовители разных марок в техпаспорте обязательно указывают мощность – именно на нее нужно обращать внимание в первую очередь при выборе. Самой комфортной считается величина 120 – 140 Вт на 1 м2

При монтировании ЭТП с инфракрасной пленкой, комфортная величина – 150 Вт на 1 м2.

Когда помещение обогревается только при помощи пола, то для провода или мата мощность следует увеличить до 160 – 180 Вт на 1 м2, для пленки – 220 Вт на 1 м2.

При использовании кабеля мощность соответствует расстоянию между витками. В таком случае требуется заранее уточнить площадь комнаты, форму кабеля, пола, а затем по специальным таблицам в техпаспорте или инструкции посчитать расстояние. Как правило, это 10 – 30 см.

Примерная величина мощности в соответствии с назначением помещения приведена в таблице:

Комната	Мощность/Вт на м2
Кухня, коридор	90 – 140
Санузел, ванная	170 – 190
Балкон	до 200
Жилые комнаты	до 130

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².

Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Принцип работы ЭТП

Производство ЭТП отличается большим количеством особенностей конструкции. В нее входит несколько частей. Также нужно учесть, что для пленочного покрытия потребуется обустройство чернового пола. Таким образом, элементы электричества, маты, нагреватели будут уложены на выровненную поверхность, что обеспечит постоянство их работы.

Отдельный элемент системы – терморегулятор. Он помогает контролировать электроподогрев пола, включать или отключать подогрев. К регулятору подсоединяются все элементы нагрева, кабели, концы датчиков температуры. Пол монтируют под перекрытие, некоторые конструкции – на стяжку или без нее, но обязательно на твердой выровненной основе.

Не все разновидности ЭТП оснащены терморегуляторами, датчиками. Но без них конструкция будет часто выходить из строя. В связи с этим предпочтение следует отдавать моделям, оснащенным датчиком тепла, терморегулятором. Монтаж конкретного вида отличается не только свойствами, но и стоимостью.

Терморегулятор

Современные системы дополняются функцией защиты, помогая защитить человека от удара током. Пол греет благодаря формированию тепла в проводах нагрева, которые оборудованы специальной изоляцией для безопасной эксплуатации и устойчивости.

Пошаговая инструкция по монтажу ЭТП

На этапе планирования обустройства ТЭП, составления схемы укладки нужно учесть такие правила:

• запрещается монтаж элементов обогрева впритык;
• запрещено размещение обогрева под крупногабаритной мебелью – у пола должен быть свободный теплообмен с воздухом в комнате.

Подготовка основания

Кабель нагревания, мат, пленка кладутся только после предварительной подготовки черновой основы. Подготовка включает:

• устранение выступов;
• выравнивание специальными смесями – они в отличие от цемента ровнее ложатся и быстрее полностью просыхают.

Укладка нагревательных элементов

При укладке элементов напольного электрообогревателя учитывают такие правила:

отступ от стен не менее 5 см, от батарей и других отопительных элементов – минимум 10 см;
при укладке важно соблюдать шаг провода, не допускать пересечений;
поворотов кабеля должно быть, как можно меньше, чтобы не нарушать целостность конструкции;
места разрезов требуется тщательно изолировать, иначе мощность уменьшается, возникает риск короткого замыкания;
не рекомендуется соединять маленькие кусочки, минимальная длина секции 50 см.

Подготовка основы

Установка датчика температуры

Располагать датчик рекомендуется, как можно ближе к розетке. Терморегулятор должен быть накладным. Монтировать его несложно. Надежнее устройство врезного термостата. Для него делаются специальная коробка, чтобы скрыть от животных, детей. Этапы установки:

1. Под врезные модели в стене проделывается специальное углубление, сначала устанавливается коробка, к которой подводят питание и изолированные концы.
2. К полу прокладывается штроба вниз, там находятся провода для последующей установки пола.

Подключение ЭТП

После завершения установки датчика требуется подключить провода к клеммам термостата. Делают это по инструкции на коробке термостата.

Затем приступают к подключению самих электрических нагревателей на полу. Их соединяют с клеммами на оборотной стороне электронного термостата. Затем подключаются провода, которые отвечают за питание. Этот этап монтажа следует доверить профессионалу – электрику, чтобы предотвратить ошибки и обезопасить себя от проблем с электрикой.

Заливка теплого пола стяжкой

При укладке инфракрасных типов ЭТП дополнительная заливка не понадобится. Можно сразу же начинать монтаж финишного напольного покрытия. Толщина стяжки 3 – 5 см.

При укладке мата или греющего кабеля, стяжка обязательна. Лучше всего делать стяжку из самовыравнивающейся смеси с цементом в составе толщиной 30 – 50 см. Только после окончательного застывания стяжки можно приступать к монтажу финишного покрытия – ламината, плитки, линолеума.

Бетонная стяжка

Как делают электрополы в кухонной зоне

Монтаж электрических тёплых полов на кухню начинается с расчёта площадей поверхности, которую нужно прогреть. Делают чертёж кухни и отмечают места, где будет установлена мебель, габаритная бытовая техника. Если предметы на высоких ножках, их в расчёт не берут. За полезную площадь берут разность между общей площадью и закрытой габаритной мебелью.

Длину греющей системы вычисляют, умножая расчётную площадь на величину удельной мощности тёплого пола.

Этот показатель имеет следующие нормативные величины:

• не более 120 ватт на квадратный метр, если тёплые полы устанавливают в качестве вспомогательного источника обогрева в доме или квартире;
• не более 150 ватт на квадратный метр, когда тёплый пол выступает в качестве основного источника обогрева.

Обязательно подготавливают поверхность: демонтируют старые напольные покрытия, и выравнивают черновое.

Этапы установки электрокабеля:

• Подготавливают место для терморегулятора. Перфоратором делают углубление в стене для терморегулятора. От него вниз делают штробу для кабелей — электрического силового, для датчика. В неё помещают гофрированную трубу таким образом, чтобы глухим концом гофра заканчивалась примерно в 6 см от стенки. Штробу заделывают гипсовой смесью.
• После того, как черновая поверхность будет тщательно выровнена, на неё нужно постелить отражающий фольгированный теплоизолятор, фольга должна быть наверху. Стыки склеивают скотчем.
• Для того, чтобы зафиксировать нагревательные секции, нужно прикрепить к теплоизолятору монтажную ленту с помощью дюбелей.
• Кабель следует укладывать равномерно, не допуская резких перегибов и излома.
• Затем полы заливают бетоном. Толщина слоя от 30 до 50 мм.

Укладка нагревательного кабеля

Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание

С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы

Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.

Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника. На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется. Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.

Преимущества тёплых полов

Споры по поводу установки систем обогрева пола не прекращаются с того времени, как они были изобретены.

Плюсы, которые очевидны:

• Появляется возможность снять тапочки и тёплые носки, и ходить по кафелю или ламинату в кухонной зоне босиком, что очень комфортно. В кухне это особенно актуально.
• Убираются холодные воздушные прослойки. Ведь, как известно, тёплый воздух от стандартных радиаторов идёт вверх, полы и поверхность над ними остаются холодными. При прогреве пола эта проблема решается.
• В кухонной зоне часто возникает необходимость проветривать помещение, что ведёт к быстрому охлаждению температуры в этой зоне. Тёплые полы помогут быстро компенсировать потери тепла.
• Систему обогрева на поверхности пола очень удобно обустраивать на балконах и лоджиях, где стелить дорожки и ковры не целесообразно.
• Человек чувствует себя более комфортно, когда ноги в тепле, а в районе головы более низкий температурный режим. Технологии тёплых полов позволяют этого добиться.

Что можно сказать против этой системы? Многие утверждают, что это дорого, другие говорят, что теплосберегающие стеклопакеты на современных окнах и радиаторы достаточны для сбережения тепла.

Как монтировать пол из инфракрасной термопленки?

Такой теплый пол кладут под плитку, так как он очень тонкий. Самый легкий способ своими руками сделать теплый пол, учитывая простоту установки термопленки:

расчет площади инфракрасной термопленки, учитывая размещение мебели в помещении (нельзя укладывать пленку под мебель без ножек);
очистка поверхности базового пола;
покрытие отражающей тепло подложкой, отражающая плоскость должна находиться сверху;
раскатываются полосы термопленки медной полосой вниз. Фиксируются строительным скотчем

Важно чтобы полосы не наслаивались;
монтаж заклёпок, необходимых для соединительных проводов. В тех местах, где будет подключение, рекомендуется применять либо битумную, либо изоляционную ленту;
места выхода медной полы заклеиваются изоляционной, битумной и снова изоляционной лентой;
соединение проводов изоляционной лентой;
подсоединение датчика температуры на черную полоску;
вырезы под термодатчик и под провода, находящиеся внутри под полом

Это необходимо для максимальной ровности рабочей поверхности. Провода в углублении заклеиваются скотчем;
монтаж терморегулятора;
подсоединение терморегулятора к электросети;
проверка работоспособности;
укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината;
финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу.

Делать теплый пол водяной или электрический? Вот в чем вопрос. Различные виды, имеющие и свои преимущества, и свои недостатки. Теперь на рынке появился вариант, который объединяет в одно тёплый пол электрический и водяной и являет собой тонкий теплый пол.

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Рекомендации по выбору и монтажу труб

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

• габариты обогреваемой комнаты;
• материал изготовления перекрытий, перегородок и несущих стен;
• особенности утеплителя под систему полов с подогревом;
• вид финишного покрытия пола;
• диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
• мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

• трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
• если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
• в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
• в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

К каким последствиям могут привести ошибки при монтаже ЭТП

К самым частым ошибкам самостоятельного монтажа ЭТП относятся:

Приобретение лишних материалов. Так случается, когда человек берет в расчет общую площадь комнаты. Нужно учесть только ту, которая служит основой для пола с подогревом. В расчет не берут пол, который занят мебелью, тяжелой бытовой техникой.
Запрещается разрезать кабель в нагревательном мате

Важно составить план укладки так, чтобы мат использовался полностью. Лучше оставлять небольшую часть пола незакрытой.
Запрещается включать пол со стяжкой до момента его полного просыхания

Это спровоцирует неравномерность просыхания, образованию пустот и трещин.
Кабель запрещено класть без предварительного выравнивания и очищения чернового пола. Рекомендуется обрабатывать основу грунтовкой для предотвращения оседания пыли и формирования воздушных карманов по периметру камера. Это способствует его сильному перегреву.
Температурный датчик устанавливается в гофре, чтобы иметь доступ к нему для ремонта и замены.
Важный этап перед началом эксплуатации – измерение сопротивления. При обнаружении отклонений рекомендуется обратиться к профессионалу для исправления проблемы.
Для выполнения в будущем перестановки мебели или ремонта следует сохранить схему кладки ЭТП. Для этого достаточно сфотографировать пол до момента заливки цементом.

Возможные ошибки монтажа

Какие полы предпочтительнее для ванной комнаты?

Если появилось желание или необходимость установить теплый пол в ванной, какой лучше поможет определиться простой фактор: регулируемость температуры.

Водяные полы – наиболее сложный тип для установки, так как для этого:

• потребуется специальное разрешение;
• нужно будет выровнять основу для монтажа;
• потребуется переделать систему центрального отопления.

Такой монтаж теплого пола в ванной займет немало времени и потребует значительного вложения средств.

Электрические полы кабельного типа более предпочтительны. Так как менее прихотливы к условиям укладки. Кроме того, данный вид оснащен термостатом – устройством, которое позволяет контролировать температуру нагрева полов. За счет этого комфортные условия можно обеспечить в любое время года.

Инфракрасный теплый пол под плитку – один из самых простых вариантов. Он фактически не требует предварительной подготовки, оснащен регулятором температуры и безопасен для человека. При правильной тепло- и гидроизоляции такие полы способны прослужить достаточно долго.

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Заключение

Каждому из нас предстоит решать самому, какой способ управления теплыми полами выбрать. Было уже не раз сказано, что для маленьких помещений, где предполагается использование коротких единичных водяных контуров, можно обойтись ручным управлением. Для обогрева ванной комнаты можно обойтись минимальным набором: термостат и предохранительный клапан.

Что касается целого отопительного комплекса, в задачи которого входит напольный обогрев во всем здании, то здесь только автоматика способна решить задачи по управлению многочисленного оборудования. Благодаря термодатчикам, установленным в полу или на стенах отапливаемых помещений под каждый смесительный узел, вам удастся создать в каждой комнате, в каждом помещении жилого дома необходимую температуру. Устройство автоматического управления во многом опирается на электронные и электронно-механические приборы, которые отличаются компактностью и высокой чувствительностью. При правильной настройке каждого блока управления можно добиться оптимальных температурных показателей в доме.
