Возможные варианты изготовления ветрогенераторов своими руками

Рекомендации по ветрогенераторам

Существуют общие рекомендации, позволяющие максимально эффективно использовать ветрогенераторы.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

Самостоятельное, почти не требующих затрат, изготовление ВЭУ

Пошаговая инструкция: как сделать ветрогенератор своими руками из негодных автомобильных деталей и куска пластиковой трубы:

• Разобрать автомобильный генератор.
• Проводом Ø 0,56 мм сделать 35 витковую новую обмотку 36 статорных катушек.
• Генератор собрать, покрыть лаком и краской.
• Параллельно соединить провода генератора, а 3 вывести наружу.
• К оси поворота приварить подшипники.
• Изготовить хвостовую часть из оцинкованного листа стали толщиной не менее 0,4 см.
• Закрепить шурупами лопасти, изготовленные из пластиковой трубы.
• Собрать ветрогенератор и провести его испытания.

Во избежание конфликта с местными властями необходимо выяснить, существуют ли в данном регионе законодательные ограничения на использование бытовых ВЭУ.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

• Самостоятельную ориентацию по отношению к воздушным потокам;
• Удобное обслуживание установки.
• Простота схемы агрегата.

К отрицательным относятся:

• Нет возможности в самостоятельной раскрутке лопастей;
• Значительная нагрузка на элементы конструкции;
• Лопасти должны быть идентичны и соответствовать заданному профилю;
• Повышенный уровень шума в процессе работы.
• С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.

• Для запуска в работу требуются незначительные потоки ветра;
• Способность быстрого набора крутящего момента;
• Надёжность конструкции;
• Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

1. Простота в изготовлении;
2. Способность быстрого набора скорости вращения;
3. Низкий уровень шума.
4. Надежность в работе.
5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

1. Более низкие нагрузки на элементы конструкции;
2. Быстрый набор скорости вращения.

Недостатки:

• Повышенный уровень шума;
• Высокая стоимость.
• Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

• Более высокий КПД установок;
• Чувствительность к потокам ветра.

Недостатки:

• Высокая стоимость;
• Повышенный уровень шума.

Как сделать своими руками?

Ветряной генератор – это не очень сложная конструкция, которую сможет собрать практически любой человек, если он имеет начальные навыки работы с ручным инструментом и обладает знаниями в электротехнике. Рассмотрим процесс сборки самого простого ветряного генератора для пользователей, начинающих осваивать альтернативные источники энергии.

Инструменты и материалы

Чтобы не ошибиться в размерах и собрать все правильно, можно воспользоваться любым готовым чертежом из интернета или можно начертить свой собственный и проверить его на деле. Для изготовления надежной и качественной конструкции потребуется:

• листовой металл для изготовления лопастей с толщиной 0.8-0.9 мм, он не должен быть слишком тонким и слабым, чтобы его не погнул или не порвал сильный порыв ветра, но и слишком толстый материал также нежелателен, поскольку избыточный вес конструкции приведет к быстрому износу подшипников;
• стальная пластина 40 мм или другого диаметра;
• стальная труба 25 мм;
• полуось от любого автомобиля с подшипником;
• стальной уголок;
• 2 шкива разного размера;
• автомобильный генератор.

Схема изготовления

Схема сборки самодельного ветряного генератора простая, в нее всегда можно добавить свои конструкторские решения. Из листового металла нужно изготовить 4 лопасти, размер которых будет составлять 1000 на 800 мм. Для скрепления лопастей между собой применяется стальная полоса. В результате конструкция должна напоминать форму барабана. Лопасти должны быть направлены от центра к наружной стороне. Такое направление позволит иметь больший парус на захват воздушного потока, а при развороте лопасти ее обтекаемая форма будет иметь минимальное сопротивление воздуху.

Из стальной трубы изготавливается вертикальный упор, который одной стороной крепится к полуоси, а на противоположную устанавливаются получившиеся лопасти.

Для большей производительности нам и понадобятся шкивы разных радиусов. Тот, который побольше, крепим на мачту, а который поменьше – на сам генератор. Если на генераторе имеется свой шкив, то можно использовать его. После этого генератор готов к выработке тока, но его нужно отправить в нужное нам место. Для этого прикрепляем к контактам провода. Желательно, чтобы они были медные и сечением не менее 1.5 кв. мм.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

• Участились контрольные обходы – по домам ходят представители контролирующих органов;
• На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
• Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

• Люстры и светильники;
• Крупную бытовую технику;
• Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм2 и 4 мм2;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов

На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно

При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Выбор места для ветрогенератора

Правильный выбор места для установки ветрогенератора – важный этап. Лучше всего разместить прибор на открытой максимально высокой точке и тщательно проследить, чтобы он не оказался ниже уровня прилегающих жилых и хозяйственных построек. Иначе здания станут препятствием для потока воздуха и КПД агрегата очень снизится.

Если участок выходит к реке или озеру, ветряк размещают на берегу, где ветры дуют особенно часто. Прекрасно подходят для расположения генератора возвышенности, имеющиеся на территории, или большие пустые пространства, на которых нет искусственных или естественных преград для воздухопотока.

Когда жилая недвижимость (дом, коттедж, квартира и пр.) находится в черте города или располагается за городом, но в местах плотной застройки, ветряной энергетический комплекс ставят на кровле.

Для размещения генератора на крыше многоквартирного дома берут письменное согласие соседей и получают официальное разрешение из соответствующих инстанций.

Устанавливая вертикальный генератор на крыше многоквартирного дома, следует помнить, что агрегат работает довольно шумно и может причинить неудобства как хозяевам, так и остальным проживающим. Поэтому размещать прибор нужно ближе к центру кровли, чтобы владельцы квартир на верхних этажах не страдали от громкого гула, издаваемого ветряком в процессе работы

В частном доме, имеющем большой приусадебный участок, выбрать подходящее место гораздо проще. Главное, учесть, чтобы конструкция находилась на расстоянии 15-25 метров от жилых помещений. Тогда звуковые эффекты от вращающихся лопастей никого не побеспокоят.

Схемы подключения

Автономное обеспечение объекта (с аккумуляторами). Объект питается только от ветроэнергетической установки.

Ветрогенератор (с аккумуляторами) и коммутация с сетью.
АВР позволяет переключить питание объекта при отсутствии ветра и полном разряде аккумуляторов на электросеть. Эта же схема может использоваться и наоборот – ветрогенератор, как резервный источник питания. В этом случае АВР переключает вас на аккумуляторные батареи ветрогенератора при потере питания от электросети.

Ветрогенератор (с аккумуляторами) и резервный дизель-(бензо-)генератор. В случае отсутствия ветра и разряде аккумуляторных батарей происходит автоматический запуск резервного генератора.

Ветрогенератор (без аккумуляторов) и коммутация с сетью. Общественная электросеть используется вместо аккумуляторных батарей – в неё уходит вся выработанная электроэнергия и из неё потребляется. Вы платите только за разницу между выработанной и потреблённой электроэнергией. Такая схема работы пока-что не разрешена в Украине и во многих других странах.

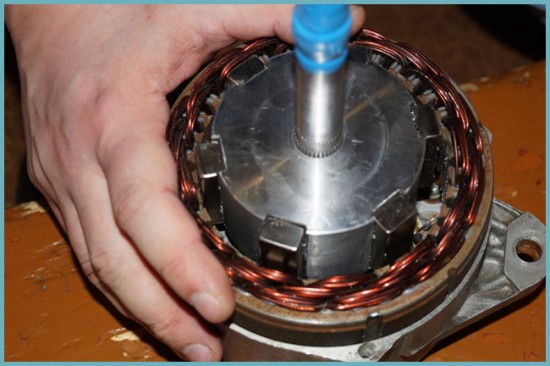

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Лопасти для ветрогенератора

Эффективность работы ветровых электроустановок во многом зависит от конструкции лопастей. Прежде всего, это их количество и размеры, а также материал, из которого будут изготовлены лопасти для ветрогенератора.

Факторы, влияющие на конструкцию лопастей:

• Даже самый слабый ветер сможет привести в движение длинные лопасти. Однако слишком большая длина может привести к замедлению скорости вращения ветряного колеса.
• Увеличение общего количества лопастей делает ветряное колесо более чутким. То есть, чем больше лопастей, тем лучше запускается вращение. Однако мощность и скорость будут снижаться, что делает подобное устройство непригодным для выработки электроэнергии.
• Диаметр и скорость вращения ветряного колеса оказывает влияние на уровень шума, создаваемого устройством.

Количество лопастей должно сочетаться с местом установки всей конструкции. В наиболее оптимальных условиях правильно подобранные лопасти способны обеспечить максимальную отдачу ветрогенератора.

Используем старый компьютерный кулер

Для изготовления ветряка нужен большой кулер, он выдает лучшие результаты и удобен в работе. Прежде всего, надо его разобрать. Снимается наклейка, удаляется заглушка и стопорное кольцо. После этого кулер легко разбирается по оси вращения на две примерно одинаковые по размерам половины.

Одна из них — ротор, лопасти которого придется изменить на более крупные. Для этого аккуратно обламываются или отрезаются старые лопасти, из пластиковой бутылки делаются новые, длиной примерно раза в 4 больше прежних. Удобнее всего сделать три штуки, они будут иметь достаточную площадь основания для прочного приклеивания.

На статоре имеются четыре обмотки. Их можно оставить в неприкосновенности, или изменить число витков. Берется более тонкий провод и наматывается на все катушки по очереди, причем, в разном направлении. Катушки соединяются соответствующим образом.

После этого необходимо изготовить выпрямитель, для чего понадобятся четыре диода. Они парами соединяются последовательно, затем параллельно. Присоединяются провода, устройство готово. Для установки его на ветер понадобится подставка или небольшая мачта, которую проще всего изготовить из обрезка металлической трубки. Для того, чтобы ветряк самостоятельно наводился на ветер, понадобится хвостовой стабилизатор, наподобие самолетного хвоста.

Для проверки работоспособности присоединяется тестер или светодиодный фонарик.
