Типы, конструкция и особенности фрез по металлу

Лучшие недорогие наборы фрез

Это одни из наиболее популярных моделей, потому что стоят недорого. Их покупают новички и компании, которые не желают приобретать более дорогие модели. Они есть во многих специализированных магазинах. Необходимо понимать, что их качество не из лучших, они часто ломаются, но это не значит, что их не стоит использовать.

7. Rotary Tool

Отличные изделия для начинающих. Здесь используется несколько фрез из различного материала, которые позволяют работать с деревянными и металлическими заготовками. Цена небольшая, в комплекте насадки для различных работ.

Стоимость набора 91 рубль.

Rotary Tool

Характеристики:

• длина 40 мм;
• диаметр 3 мм;
• материал – сталь, медь, чугун и алюминий;
• производство – Китай.

Плюсы

• много насадок;
• можно работать даже с мрамором;
• продается набор во многих магазинах.

Минусы

• высокий процент брака, часто встречаются сколы на фрезах;
• часто ломаются.

6. XINGWEIQIANG TF-YT10

Данные изделия можно отнести к профессиональным. В наборе 10 штук различной формы. Возможно использовать для обработки дерева и металла. При производстве используется быстрорежущая сталь HSS.

Стоимость набора от 571.99 до 688.22 рублей.

XINGWEIQIANG TF-YT10

Характеристики:

• сталь HSS;
• производство Китай;
• 10 фрез в наличии.

Плюсы

• удобный кейс для хранения;
• адекватная цена;
• большой выбор насадок;
• можно найти во многих магазинах.

Минусы

не универсальные фрезы, необходимо докупать дополнительно для выполнения некоторых видов работ.

5. JGZUI

Один из наиболее популярных в России китайских наборов. Сегодня можно найти различную комплектацию, исходя из текущих потребностей. Также наборы продаются на иностранных интернет-площадках. Отличительная черта – это желтый наконечник, который позволяет отличить подделку от оригинала.

Стоимость набора 641.60 до 926.60 рублей.

JGZUI

Характеристики:

• набор из 12 шт.;
• производство Китай;
• в комплекте наконечники для различных видов работ;
• сталь HSS.

Плюсы

• удобный кейс;
• небольшая цена;
• можно найти фрезы для любого применения.

Минусы

низкое качество сплава, поэтому изделия быстро ломаются.

4. DREANIQUE 12PCS-D6SET

Набор, в котором используются фрезы с твердым наконечником. У них коническая форма, а для увеличения прочности применяется титановое покрытие.

Стоимость набора от 370.38 до 1195.19 рублей.

DREANIQUE 12PCS-D6SET

Характеристики:

• диаметр 4 – 8 мм;
• общая длина до 75 мм;
• титановое напыление.

Плюсы

• в комплекте 12 шт.;
• идеально подходит для новичков.

Минусы

фрезы быстро ломаются.

3. QSTEXPRESS 10pcs

Отличный набор из десяти фрез, который подходит начинающим специалистам. Здесь есть все необходимое для работы. При производстве используется прочный сплав, благодаря чему изделия могут служить в течение долгого времени.

Стоимость набора 457.72 рубля.

QSTEXPRESS 10pcs

Характеристики:

• диаметр 3 мм;
• в наборе 10 шт.;
• материал – карбид вольфрама.

Плюсы

• универсальный набор;
• небольшая цена;
• высокая прочность.

Минусы

бывает сложно найти в магазинах.

2. AZKOR Aluminum HRC50

Изделия из вольфрамовой стали, которые обладают большим запасом прочности. Данные фрезы используют специалисты для качественной обработки древесины. Стоимость небольшая. У наконечника фрезы имеется три лезвия.

Стоимость набора от 122.81 до 812.34 рублей.

AZKOR Aluminum HRC50

Характеристики:

• диаметр 1 – 12 мм;
• твердость 50;
• спиральный угол фрезерного станка 35 градусов.

Плюсы

• высококачественный сплав;
• высокая эффективность при удалении чипов;
• гладкая поверхность после обработки изделия;
• острые фрезы.

Минусы

не выявлены.

1. HUHAO Two Fluts Spiral Bits

На сегодня это одни из лучших фрез, которые присутствуют на рынке в бюджетном сегменте. Они продаются во многих магазинах и на интернет-площадках. Здесь используется твердосплавный металл. Многие отмечают, что при правильной эксплуатации изделия хватает надолго.

Стоимость набора от 125 рублей.

HUHAO Two Fluts Spiral Bits

Характеристики:

• диаметр 3 мм;
• общая длина 38 мм;
• серебристый цвет;
• производство Китай.

Плюсы

• небольшая цена;
• долго держит заточку;
• удобный кейс.

Минусы

не выявлены.

Подбор материалов и комплектующих

Электродвигатель

Целесообразность использования для фрезерного станка определяется по нескольким критериям.

Тип двигателя

Асинхронный – не требует обслуживания, позволяет работать с более крупными фрезами

Как минус отмечается создаваемый шум, но насколько это важно в процессе деревообработки, каждый хозяин решит сам.
Коллекторный – более дешевый вариант. Недостаток – в постепенной выработке щеток

Износ зависит от интенсивности работы фрезерного станка.

Мощность

Число оборотов

Здесь инструкция простая. Чем больше данная характеристика, тем чище будет обработанная часть дерева. Но это не все. Высокоскоростному двигателю «не страшны» такие дефекты древесины, как сучки. Эти участки фреза проходит без проблем.

Читать также: Тиски станочные для сверлильных станков

Питание

В большинстве случаев выбираются двигатели 220/50. С их установкой и подключением особых проблем нет. Сложнее с моделями трехфазными. Есть ли смысл тянуть отдельную линию для присоединения фрезерного станка – это и следует оценить. Но если, к примеру, в гараж уже заведены 3 ф/380, и питающий кабель проложен с запасом по нагрузке, то асинхронный «трехфазник» предпочтительнее. Плавный пуск и остановка, повышенная мощность – такой станок позволит работать практически со всеми образцами из дерева и выполнять любые операции.

Верстак

Его линейные параметры выбираются в соответствии с теми размерами заготовок из дерева, с которыми придется в дальнейшем работать. Габариты самого стола принципиального значения не имеют. Тем более если в домашней мастерской достаточно свободного места, где можно установить фрезерный станок.

Рама станка

Она должна быть не просто прочной, но и выдерживать значительные динамические нагрузки. Отличия станка от ручного фрезера в том, что инструмент находится в фиксированном положении, а дерево в процессе обработки придется постоянно перемещать. С точки зрения практичности использовать для станины древесину нецелесообразно. Она постепенно усыхает, покрывается трещинами, нарушается геометрия. Такой станок придется регулярно настраивать. А вот металл – оптимальный вариант. Труба (желательно квадратного или прямоугольного) профиля или массивный уголок. Почему?

Во-первых, можно обойтись без сварки, болтовыми соединениями. Да и сборно/разборная модель значительно удобнее, если периодически придется менять рабочее место или выносить ее на время проведения ремонта в помещении.

Во-вторых, если уж решено собрать фрезерный станок, то понятно, что не для одноразового использования. Металлические опоры можно сделать регулируемыми. Это упростит горизонтирование стола при установке в любом помещении или вне его, даже если полы (грунт) имеют некоторый уклон (что чаще всего и бывает).

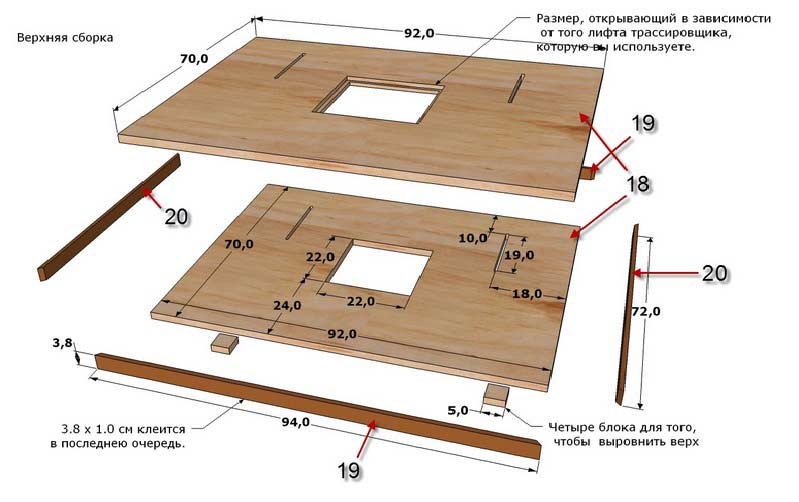

Столешница

А вот здесь металл – не лучшее решение. И дорого, и станок получится достаточно массивным. Да и без сварочного аппарата не обойтись.

Что использовать

• Строганые доски.
• Плиты (ДСП, МДФ, ОСВ).
• Фанера многослойная.

Необходимо ориентироваться на достаточную прочность столешницы применительно к специфике дальнейшей эксплуатации фрезерного станка. Исходя из этого, подбирается и ее толщина, и материалы.

Поверхность стола должна быть гладкой. В противном случае точное фрезерование материала сделать не получится. Одновременно необходимо исключить возможность появления царапин, иначе постоянное перемещение заготовок приведет к постепенному разрушению столешницы. Как результат – плохое качество обработки из-за перекосов образцов на столе.

Идеальная ровность поверхности обеспечивается несколькими способами:

• ламинированием (покрытие толстым пластиком);
• обивкой листовым железом;
• точной подгонкой строганых досок.

На тематических сайтах встречаются рекомендации использовать столешницу от кухонного гарнитура. Отличный вариант, и по толщине, и по надежности, если бы не один вопрос – где ее взять? Такие «запчасти» на улице не валяются. Те материалы, которые обозначил автор, вполне подходят для фрезерного станка даже с достаточно мощным двигателем.

Классификация фрез по металлу

Этот инструмент различают:

• по месту нахождения режущих частей;
• по направлению (винтовые, наклонные и т. д.);
• по креплению режущих элементов;
• по их заточке;
• по конструкции инструмента (сборный, монолитный, составной);
• по их материалу.

Цилиндрические фрезы

Такой тип используется для горизонтально-фрезерных станков, предназначенных для обработки плоскостей. Цилиндрические фрезы могут быть:

• с винтовыми зубьями;
• с прямыми зубьями.

Инструмент с винтовыми зубьями работает довольно плавно и его широко используют на предприятиях. Фрезы, имеющих прямые зубья, применяют только для обработки узких плоскостей, где достоинство инструмента с винтовыми зубьями не оказывает на процесс резания большого влияния. Изготавливается такой вид из быстрорежущей стали и оборудован в основном винтовыми, твердосплавными или плоскими пластинками.

Торцовые фрезы

для обработки плоскостей

Сами торцевые кромки являются дополнительными, а основная работа осуществляется боковыми заостренными кромками, которые находятся снаружи этой детали. Даже имея небольшую величину припуска, такой инструмент обеспечивает довольно ровную работу. Это происходит из-за того, что угол соприкосновения у торцевых фрез с обрабатываемой деталью зависит не от показателя припуска, а от диаметра режущего инструмента и ширины процесса фрезерования.

По сравнению с цилиндрическим типом, торцовая фреза является более жесткой и массивной. Это обеспечивает удобство размещения и надежность закрепления режущих элементов и оснащение их твердыми сплавами. Торцовое фрезерование характеризуется гораздо большей производительностью. Именно поэтому на сегодняшний день работы по фрезерованию плоскостей осуществляются торцовыми видами инструмента.

Дисковые фрезы

Этот вид представляет собой необходимое и современное оборудование, которое используется при фрезеровании канавок и пазов. Дисковый инструмент бывает трех видов:

• пазовый;
• двусторонний;
• трехсторонний.

У пазовых дисковых фрез зубья располагаются только на цилиндрической поверхности и используют их для обработки неглубоких пазов. Двусторонние дисковые фрезы, кроме зубьев, расположенных на торце, имеют зубья, находящиеся на поверхности. Особенностью трехсторонних дисковых инструментов является то, что зубья находятся не только на обоих торцах, но и на поверхности.

Дисковые фрезы имеют высокую производительность, несмотря на то, что у них часто срезаны зубья.

Чтобы прорезать на деталях шлицы и узкие пазы, используют топкие дисковые фрезы, называемые пилами. У такого оборудования то с одного, то с другого торца начинают затачивать фаски. Обычно фаска срезает половину длины режущей кромки. Именно из-за этого каждый зуб срезает стружку такой ширины, которая будет меньше ширины прорезаемого паза. Благодаря этому стружка более свободно начинает размещаться во впадине зуба и улучшается ее отвод. Если ширина среза будет соответствовать ширине паза, то в этом случае торцы стружки будут соприкасаться с боковыми сторонами прорезаемого паза. Это будет затруднять свободу размещения стружки во впадине зуба, в результате чего дисковая фреза может сломаться.

Угловые и концевые фрезы

располагаются на двух конических поверхностях

Концевые фрезы используются для обработки глубоких пазов в корпусных деталях уступов, контурных выемок, а в шпинделе станка крепятся цилиндрическим или коническим хвостовиком. У такого оборудования основную работу, связанную с резанием, осуществляют главные режущие кромки, которые располагаются на цилиндрической поверхности. А вот вспомогательные режущие кромки производят зачистку дна канавки. У таких фрез зубья обычно винтовые или наклонные.

Шпоночные фрезы

Они являются разновидностью концевых фрез и представляют собой шпоночный двузубый инструмент. Такой шпоночный инструмент наподобие сверла способен углубляться в материал заготовки во время осевой подачи и сверлить отверстие, а затем дальше продвигаться вдоль канавки. Во время осевой подачи основная работа резания осуществляется торцовыми кромками. Одна из них обязательно должна доходить до оси фрезы для обеспечения сверления отверстия.

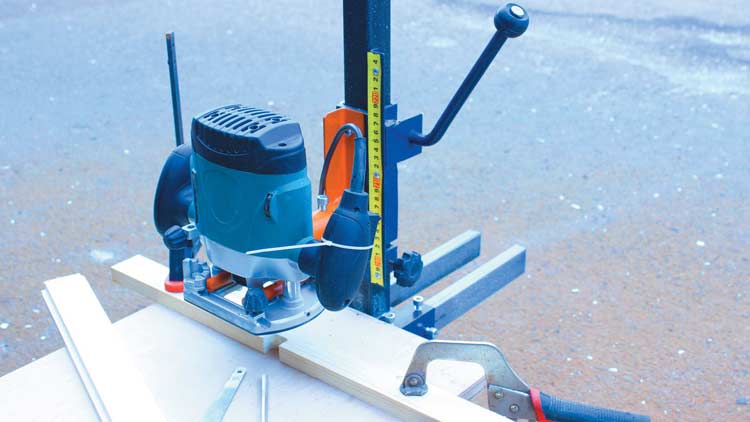

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

• Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

  Некоторые виды кромочных фрез

• Пазовые. Служат для формирования пазов и выемок различных форм. Бывают они: спиральные (а) — в основном используются для формирования технических пазов, например, соединение шип/паз;
• галтельные (б, д) — для декорирования поверхности при помощи бороздок разной формы, могут быть округлыми, V-образными или фигурными;
• ласточкин хвост (в, г) — для формирования паза в виде трапеции, это паз используется для открытого и скрытого соединения деталей;
• фасонные (д) — с их помощью украшают поверхность бороздками сложных форм.

  Пазовые фрезы — для формирования выемок в любом месте детали

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Правила использования и хранения

Важно не только правильно выбрать подходящий вам тип фрезы по металлу (при этом обязательно учитывать все характеристики и принципы выбора, описанные выше), но и правильно использовать деталь, а также хранить ее с учетом всех рекомендаций. Рассмотрим несколько советов специалистов

• В первую очередь необходимо помнить о том, что разрешено использование фрезы исключительно по ее назначению. Не применяйте детали по вашему усмотрению – это может привести не только к поломке самого инструмента или его комплектующих, но также и к травмам.

• Традиционно при покупке фрезы вы получите стандартную комплектацию, в которую также входит и инструкция по эксплуатации для пользователя. Обязательно ознакомьтесь со всеми советами и рекомендациями производителя, и только после этого приступайте к использованию детали.

• Перед тем как отправлять фрезы на хранение, их в обязательном порядке нужно почистить и смазать. Благодаря этому вы продлите срок службы ваших изделий, соответственно, значительно сэкономите свой бюджет, так как не придется покупать новые взамен испорченных.

• Ни в коем случае нельзя хранить фрезы навалом – их обязательно следует аккуратно расставлять (например, на специально предназначенных подставках). При желании предметы также можно рассортировать по размеру (это значительно облегчит процесс поиска необходимой вам детали).

• Если вы заметили, что фреза начала приходить в негодность, то ее нужно немедленно заменить. Категорически запрещается эксплуатировать дефектный элемент – это может привести к поломке инструмента и даже к травмам пользователя.

• Обязательным является соблюдение правил техники безопасности. Например, для подстраховки рекомендуется использовать средства индивидуальной защиты: например, перчатки и очки.

Следует максимально внимательно подходить к выбору данных рабочих деталей, а также соблюдать все правила и рекомендации по их использованию и хранению, чтобы продлить срок службы приобретенных вами изделий.

Лучшие среднебюджетные наборы фрез

Эти фрезы часто используются мастерами для работы

Цена у них выше, чем у тех, которые указаны выше, зато производитель уделяет большое внимание к деталям. То есть, вся продукция качественная, а процент брака минимальный

3. Комплект КАЛИБР 0504

Продукция от известного российского производителя. Она заслужила доверие у многих мастеров. Поставляется товар в деревянном кейсе. Набор Калибр 0504 продается во многих специализированных магазинах.

Комплект КАЛИБР 0504

Характеристики:

• диаметр 6;
• производство Россия;
• длина 12,7 мм;
• кейс;
• в комплекте 5 шт.

Плюсы

• удобный кейс;
• есть покрытие против коррозии;
• есть мягкая подложка в кейсе, поэтому при транспортировке заточка сохраняется;
• адекватная цена;
• сколы отсутствуют.

Минусы

• отсутствуют комбинированные биты;
• у кейса отсутствует ручка.

Комплект КАЛИБР 0504

2. Total TACSR 1121

Отличный набор для профессионалов, который отличается большим количеством бит. Некоторые из них оснащены подшипниками. Рекомендуется использовать только при работе с деревянными заготовками. Пользователи отмечают небольшой люфт.

Total TACSR 1121

Характеристики:

• комплект – 12 шт.;
• фреза концевая;
• диаметр 8 мм;
• кейс из фанеры.

Плюсы

• небольшой люфт;
• высокая функциональность набора;
• тихая работа подшипников;
• приемлемая цена.

Минусы

нельзя использовать при работе с твердыми материалами.

Комплект Total TACSR 1121

1. Metabo 631039000

Это набор из 15 фрез высокого качества. Они могут использоваться для работы по дереву. В отличие от других производителей, здесь заточка значительно лучше, поэтому многие выбирают данный товар. Однако стоит понимать, что стоимость его также выше.

Metabo 631039000

Характеристики:

• фигурная, фальцевая, галтельная, шиповая, пазовая, кромочная фреза в комплекте;
• диаметр 8 мм;
• кейс.

Плюсы

• действительно качественная заточка;
• удобный кейс;
• небольшой люфт;
• подходит для мелких столярных работ.

Минусы

цена немного завышена.

Комплект Metabo 631039000

Данные товары полностью отвечают предъявляемым требованиям, поэтому их нередко выбирают мастера, которые постоянно работают на фрезерных станках.

Фрезы по металлу

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

1. Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
2. Конические (60°). Применяют для зенкования отверстий.
3. Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
4. Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
5. Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
6. Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
7. Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
8. Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
9. Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
10. Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
11. Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
12. Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
13. Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Размеры

Все прорезные и отрезные дисковые фрезы стандартизированы по ГОСТ 2679-2014. Там прописаны размеры инструмента, посадочный диаметр втулки, число зубьев и остальные параметры.

• Диаметр стандартных инструментов составляет от 20 до 315 мм.
• На металлургических производствах для разрезки проката применяются фрезы размером 1200 мм и более.
• Ширина дисковых фрез лежит в пределах 0,2-3,5 мм. У модульных она больше.
• Наибольшее отклонение ширины – до 0,3 мм.

В любом случае следует брать как можно большую фрезу. Тогда время работы одного зуба сокращается (растёт период стойкости инструмента), и улучшаются условия охлаждения. Увеличится число зубьев, что повысит точность, но потребуется более мощный двигатель.

Кроме того, на больших фрезах проще закрепить сменные пластины.

Там прописан диапазон диаметров, выходить за который настоятельно не рекомендуется

Как и брать неизвестные инструменты, поэтому всегда обращайте внимание на фирму-производителя

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Особенности

Червячная фреза представляет собой инструмент для создания шлицевых валов разного профиля, а также зубчатых цилиндрических колес и звездочек. Подобные изделия выполняются из быстрорежущих, твердосплавных марок стали.

Главной особенностью подобных оснасток для фрезеров является не столько форма и конструктивные нюансы, сколько область их применения. В то же время для них характерно наличие затылованных, остро заточенных зубьев.

Особенности применения фрез определяют перечень материалов для их изготовления. Ключевые стандарты и нормы, включая чертежи с указанием углов, которых должны в обязательном порядке придерживаться производители, закреплены в ГОСТ 15127-83. В противном случае червячная фреза не будет иметь необходимые эксплуатационные характеристики. Стоит отметить, что описываемый фрезерный инструмент имеет достаточно сложную конструкцию, которая напрямую зависит от его предназначения.

Так, в ситуациях с цилиндрическими, зуборезными моделями речь будет идти о следующих важных моментах.

1. Основой будущего изделия является болванка цилиндрической формы, которая при этом может быть любой длины и диаметра. Параметры в данном случае определяются габаритами и конструктивными особенностями будущей фрезы.
2. Непосредственно рабочий сегмент представляет собой зубья соответствующей формы, которые располагаются на определенном расстоянии друг от друга. Еще один важный элемент – это наличие технологических канавок, предназначенных для отвода снимаемой стружки.
3. В подавляющем большинстве случаев на торцах присутствуют незначительные скосы, отделяющие рабочую часть от крепежного элемента самого фрезера.
4. Современные фрезы совместимы практически с любыми моделями специального оборудования благодаря наличию в их центральной части отверстия. Проворачивание инструмента в процессе обработки деталей предотвращает шпонка, размеры которой зависят от потенциальной нагрузки.

Форма зубьев прописана в стандартах и определяется особенностями применения инструмента. В частности, нередко используются фрезы по металлу с малым профильным углом, за счет которых получается минимизировать риск образования микронеровностей на обрабатываемой поверхности.

В данном случае стоит акцентировать внимание на следующих нюансах

Применение в работе подобных фрез существенно улучшает качество выполняемых работ

За счет малого угла припуск на финишное резание распределяется более рационально.
Выпускаются многозаходные варианты, успешно используемые при изготовлении колес, имеющих модуль в диапазоне 4-5 мм.
Увеличение подачи, а следовательно, значительное повышение производительности обусловлены соответствующей жесткостью оправы.
Высокое качество обработки заготовок и будущих изделий определяется отсутствием даже микроскопических неровностей на поверхности зубьев.
Важно учитывать, что данная разновидность червячных фрез предназначена для использования на фрезерных станках, предусматривающих жесткую фиксацию рабочего элемента. При этом рекомендуется радиальная подача, позволяющая в таких ситуациях значительно повысить производительность.

На данный момент активно растет популярность оснастки со вставными элементами в виде гребенок. На рынке специального инструмента производители предлагают модели с модулем в пределах 4-30 мм.

В контексте конструктивных особенностей этих фрез важно выделить следующие моменты

• В производстве основной части оснастки используют легированную сталь. При этом необходимый показатель жаропрочности достигается за счет различных добавок.
• Сами гребенки выполняются из быстрорежущих марок стали, основными и определяющими характеристиками которых являются максимальная устойчивость к высоким температурам и прочность.
• Эксплуатационные показатели таких типов фрезерных насадок многократно повышаются благодаря сменным рабочим элементам. Помимо этого компании-производители максимально улучшают эффективность инструмента за счет использования специальных сплавов, имеющих те или иные характеристики.

На сегодняшний день в продаже можно найти более чем широкий ассортимент рассматриваемых приспособлений. В их перечень, к примеру, входят сборные модели фрез без затыловывания. Главные их особенности – это 10-миллиметровый модуль, а также увеличенные, по сравнению с более распространенными вариантами, углы в хвостовой части. Естественно, точность выполнения работ напрямую зависит от качества шлифования поверхности.

Советы по использованию

Рекомендации по правильному применению торцевой фрезы заключаются в следующем.

1. Используйте в каждом конкретном случае изделие с рекомендуемыми параметрами. К примеру, нельзя обрабатывать стекло, гранит, закалённую сталь фрезами из обычной инструментальной стали. Как бы ни была тверда и износостойка быстрорежущая сталь, она легко затупится о заготовки материалов, твёрдость которых (по шкале Роквелла) превосходит или равна используемым инструментам. Это напоминает ситуацию, в которой калёный саморез из легированной стали крепче, чем фигурная отвёртка из чёрной стали: отвертка повредится после затягивания нескольких десятков саморезов без предварительного рассверливания скрепляемых заготовок.
2. Не перегревайте фрезу за счёт избыточного усилия и самых высоких оборотов, выдаваемыми конкретным фрезером. Быстрорежущая сталь, как калёная и другие похожие марки стали, при нагреве до нескольких сотен градусов отпускается. Чтобы вернуть её в исходное состояние, такую сталь необходимо перезакалить, погружая нагретую фрезу (или деталь, заготовку) в машинное масло, остужая её по специальному алгоритму. Алмазные фрезы также критичны к перегреванию: углеродные частицы не могут содержаться на перегретом припое и отлетают от стального полотна, на котором они закреплены. Кроме того, при сильном раскаливании алмаза последний превращается в графит, и диск становится бесполезным – он годится лишь для работы по дереву.
3. Не используйте торцевые фрезы для несвойственных им работ, например, для врезки петель. Торцевые изделия не рассчитаны на мебельные и другие работы, где требуется простое вырезание материала.
4. Включите при начале обточки скорость, достаточную для обработки заготовки. Недостаток оборотов (мощности) может привести к застреванию фрезы, застопориванию привода, что негативно отразится на качестве обточки.
5. Не пытайтесь с помощью фрезы неподходящего (например, меньшего) диаметра обточить заготовку в одном и том же месте несколько раз. Это не только негативно скажется на конечном результате (неровности обточки, несоответствие её формам, указанным в проекте подготавливаемого изделия), но и приведёт к ускоренному, а также неравномерному износу зубьев режущего инструмента. Неравномерный износ, в свою очередь, обладает смещённым центром тяжести – резак попросту будет болтать в разные стороны. Возникшая при этом паразитная вибрация довершит своё дело: резак сломается, патрон фрезера расшатается.
6. Не используйте ударный режим резания с неусиленными фрезами, рассчитанными на безударный режим. Нарушение данной рекомендации – залог быстрой поломки резака: отлом режущих зубьев, износ общей коронки, отрыв алмазных (или победитовых) частиц. Само изделие при этом перегревается, технологические канавки оси, на которую надет резак, изнашиваются быстрее. Инструмент начинает болтаться, что тут же отзовётся неровным торцеванием – края прорезанного зазора будут сплошь в насечках и выбоинах.

Правильный выбор торцевой фрезы и её надлежащее использование – залог долговечности резака и самого фрезера, высокого качества и скорости работы. Становится возможным заточить сотни изделий за одну рабочую смену, если мастер трудится на заводе.
