Как просто быстро и легко сделать садовый измельчитель для веток и травы

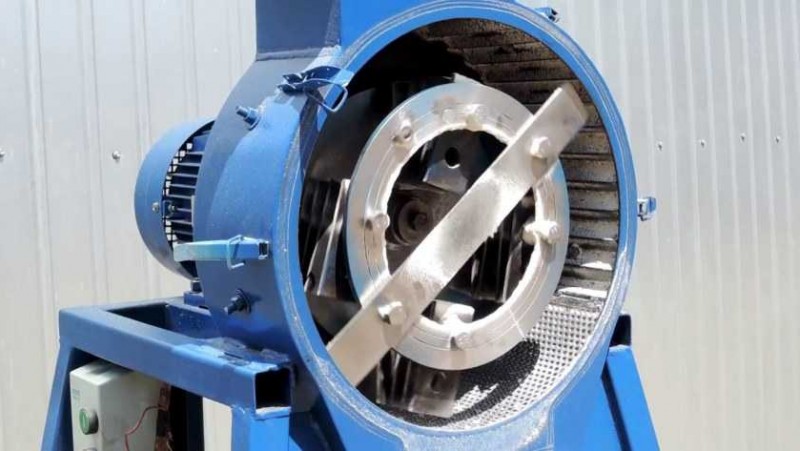

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

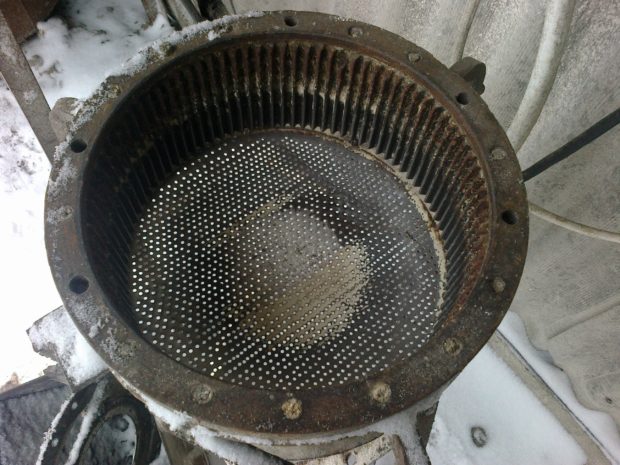

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

https://youtube.com/watch?v=z4jeV2Fe4bo

Устройство зернодробилки видео.

Зернодробилка из электропилы своими руками

Каждому владельцу животноводческой фермы очень хорошо известно какой хорошей помощницей может быть собственная дробилка для зерна. Благодаря ее помощи можно довольно быстро и легко обновить запасы питания для птицы и кроликов, сделать смесь комбикормовую для других животных, а также перемолоть фрукты с овощами.

Это очень полезная штука даже для обычного домашнего хозяйства, ведь ее можно использовать для дробления зерновых культур, чтобы потом получить муку из кукурузы, пшеницы и т.п.

Правда в случае, когда Вы захотите прикупить на сельскохозяйственном рынке дешевый прибор – найти его не так-то и просто. Именно поэтому многие берутся за собственноручное его создание.

В свое время я переставлял с одного места в гараже на другое старую электропилу, поскольку она не очень пригодилась в хозяйстве из ряда определенных причин. Все из-за того, что она весит далеко не мало, не имеет защиты от подскока, ее цепь нельзя смазывать, да и в руки страшновато брать и опасно.

Поскольку мое небольшое подсобное хозяйство состоит из двадцати курей и парочки секачей, которые были взяты мною на откормку, признаюсь честно – я давно хотел приобрести такую зернодробилку, а потом решился все сделать сам, ведь по сути все нужное есть дома под рукой.

Итак, приступим. Я взял пилу и убрал из нее лишнее. Потом взял трубу и отрезал от нее кусок, который и будет служить за основание для несущего корпуса. С самого начала ее высота составляла 50 мм, а потом понял, что надо обрезать до 35 мм, поскольку прежний вариант – высоковат.

Далее был взят стальной 2 мм лист. Разместил его и обрезал. С помощью напильника было выбрано посадочное для мотора. Крепил мотор к ТК основания при помощи штатных винтов, крепящими крышку выходного вала.

Потом мною был сделан нож, а затем закреплен через шайбы.

После этого я сделал бункер. Затем я собрал и обварил и все готово.

Дробить можно сразу в бочку.

Дробилка из стиральной машины

Благодаря конструктивным особенностям стиральную машину можно переоборудовать в измельчитель сухих кормов. Агрегаты старого образца подходят для этой цели наилучшим образом, так как их корпус цилиндрической формы, и двигатель располагается снизу.

Преимущества:

1. 1. За счет разностороннего вращения и большой режущей плоскости эффективно перемалывает любой вид зерновых культур.
2. 2. В процессе сборки не нужно проводить токарные и сварочные работы.

Потребуются инструменты и материалы:

• дрель;
• молоток;
• зубило;
• ключи;
• гайки и болты (М4, М6 и М8);
• сверла (3-16 мм);
• две стальные пластины (32 х 5 х 0,15 см и 42 х 5 х 0,15 см);
• металлический уголок (3 х 3 см);
• три болта и гайки М8;
• три 3-х литровые жестяные банки из-под краски;
• три замка «лягушка».

Зернодробилка из стиральной машины

Стиральную машину не разбирают, а лишь откручивают пластиковый активатор. Для полноценной работы устройства под верхней крышкой крепят металлическими пластинами и уголками дополнительный двигатель. И на оба двигателя стиральной машины устанавливают ножи так, чтобы они вращались в разные стороны.

Зерно засыпается сквозь отверстие в верхней крышке через воронку. Ее изготавливают из пластиковой емкости с широким горлышком или листа жести. Решетка крепится вплотную к стенкам барабана. Слив расширяют до 150 мм зубилом и вставляют патрубок. К нему подставляют емкость для сбора переработанного сырья. Все щели смазываются автомобильным герметиком.

Важный этап — проверка устройства. Для этого агрегат подключают к электросети и проверяют работоспособность в течение пяти минут на максимальной скорости. И оценивают степень нагрева двигателей.

Самодельная зернодробилка своими руками: чертежи, размеры

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Обзор видов

Стоит изучить разновидности измельчителей зерна, которые отличаются строением и принципом работы. У каждого из представленных вариантов свои особенности и преимущества, которые следует учитывать при выборе оборудования.

Молотковые

Данное устройство работает за счет вращающегося барабана, который имеет специальные молоточки, откуда и походит название данной разновидности молотилки. Зернодробилка является простым устройством, управлять которым сможет каждый, так как конструкция элементарная. На выходе мельница выдает качественный корм, однако, следует учитывать, что для сырых овощей такой агрегат использовать нельзя.

Максимальный показатель влажности сырья не должен превышать 15%. Оборудование работает достаточно шумно, так как в нем нет дополнительных составляющих, которые бы приглушали звук. При этом бытовое устройство считается экономичным и представлено в компактном размере, поэтому наиболее часто применяется в небольших хозяйствах. Это оптимальный вариант для дробления дома по выгодной цене, поэтому можно смело рассматривать эту разновидность оборудования.

Дисковые

Конструкция такого измельчителя включает наличие молотков, которые крепятся к дискам. Эти элементы подвешиваются, главной отличительной чертой дробилки является то, что внутри находятся противорежущие пластины, которые предназначены резать корм, что выделяет сок. Приспособление закреплено на барабане, поэтому измельчать овощи гораздо проще. Таким образом, можно изготавливать корм не только для кур и другой птицы, но и крупного скота.

Вальцовые

Такое оборудование может не только дробить зерно, но и перетирать сырье, что является большим преимуществом. Стоит отметить, что в некоторых агрегатах есть возможность регулировки помола, к тому же они бывают электрическими и ручными, все зависит от объема работы, которую необходимо выполнять. Основным элементом в данном типе дробилки являются вальцы, которые имеют рифленую поверхность, а в некоторых это насечки.

Такое устройство является эффективным, если изначально увлажнить зерновой материал. К примеру, если необходимо дробить зерно, его нужно намочить водой или использовать пар, после чего можно подавать в систему. Данное оборудование подходит для работы с кормами, солодом, который актуален в производстве пива. Предназначенное для этого устройство работает по другому принципу, так как вальцы оснащены плоскими зубцами, поэтому корм можно не только измельчать, но сплющивать.

Роторные

Агрегат представлен в большом габарите, поэтому у него высокая производительность и мощность. Зачастую оборудование устанавливается на крупных предприятиях, где требуется проводить обширный объем работы. Такая дробилка станет неотъемлемой частью фермерского хозяйства. Устройство предназначено для измельчения корнеплодов, зерна и травы, сырье крепится на роторе, который вращается. Что касается величины исходного материала, это зависит от скорости, которую можно настраивать вручную.

Также есть мини-зернодробилки, которые актуально использовать в домашнем хозяйстве. Они отличаются типом приводного механизма. Устройства с ручным приводом являются простыми в обслуживании, но работа займет больше времени и требует затрат сил. Если же вам необходимо получать корм для подрастающей птицы, лучше использовать пневмодробилку, в которую можно загружать кукурузу, пшеницу и прочие зерновые культуры.

Выбор двигателя и ременной передачи — что об этом важно знать

Эффективность измельчения веток зависит от скорости вращения вала электродвигателя. Для уверенного дробления древесины, необходимо обеспечить вращение режущего диска со скоростью не менее 1500 оборотов в минуту. Однако учитывать еще необходимо такой показатель, как величина крутящего момента. Это значение находится в тесной взаимосвязи с мощностью, и чем больше величина последнего, тем выше параметр усилия.

Как добиться необходимой скорости вращения режущего диска дробилки, если электрический двигатель развивает скорость 2800 оборотов в минуту? Для этого используется ременная передача со шкивами разного диаметра. Чтобы снизить скорость вращения вала электродвигателя в 2 раза, нужно установить на ведущий вал шкив диаметром в 2 раза меньше по размеру шкива на ведомом валу.

Немаловажным моментом конструкции самодельного измельчителя является выбор передаточного механизма. Самым безопасным типом редуктора является ременная передача. Достоинство ее в том, что в случае заклинивания заготовки, произойдет проскальзывание ремня по шкиву, исключив возникновение негативных последствий. Такой тип передаточного механизма считается не только более безопасным, но еще и снижает вероятность выхода из строя двигателя вследствие перегрева и заклинивания вала.

Это интересно! Чтобы снизить обороты вращения режущих дисков шредера, нужно установить на вал двигателя шкив диаметром 100 мм, а на вал диска диаметром 200 мм.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

• Электрический двигатель для того, чтобы придать вращательный момент.
• Один или два рабочих вала.
• Непосредственно сами рабочие ножи.
• В качестве основания служит рама.
• Для загрузки веток устанавливается специальный бункер.
• Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами. В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму. Работа конструкции напоминает действие бытовой мясорубки.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как подобрать измельчитель

Чтобы осуществить корректный выбор измельчителя, необходимо определить следующие параметры:

мощность оборудования. Для семьи из 3 – 4 человек достаточно оборудования с мощностью 500 – 550 Вт. Кухонный измельчитель с данными параметрами успешно справится с переработкой основных видов пищевых отходов, кроме крупных костей и некоторых видов орехов. Для кафе и ресторанов целесообразнее приобретать более мощные устройства (от 1 300 Вт);
размеры оборудования. При покупке измельчителя с большим объемом рабочей камеры можно загрузить одновременно значительное количество мусора, но прибор с увеличенной камерой может не поместиться в пространстве под кухонной мойкой

Важно также подобрать установочные размеры, так как при их несовпадении придется производить переоборудование мойки и канализации;

Подбор измельчителя по размерам

уровень шума. Данный параметр имеет существенное значение при использовании диспоузера в бытовых условиях. Узнать данные об уровне шума можно из технического паспорта кухонного оборудования;
защита от перегрузок и попадания иного мусора

Данная опция является достаточно важной и влияет на срок использования оборудования, так как способна предупредить множество различных поломок;
наличие дополнительных опций. Целесообразнее приобретать прибор с несколькими режимами работы и возможностью реверсивного вращения.. Наиболее популярными производителями диспоузеров являются компании BoneCrusher, Bosch-Siemens и InSinkErator

Наиболее популярными производителями диспоузеров являются компании BoneCrusher, Bosch-Siemens и InSinkErator.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Зернодробилка роторная

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

Зернодробилка молотковая

В состав молоткового типа входят:

• корпус;
• молотки;
• емкость, в которую засыпают сырье;
• барабана;
• сито;
• силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Виды

Кормодробилки бывают бытовыми и промышленными. Промышленные установки отличаются большими размерами, повышенной производительностью и возможностью выполнять переработку неочищенного грубого зерна без ущерба для функциональных механизмов и деталей конструкции. В малых хозяйствах обычно используется бытовой зернодробитель — это компактное узкопрофильное устройство, оно может перемалывать исключительно очищенное зерно, присутствие шелухи в котором минимально.

В зависимости от конструкционных характеристик измельчители обоих типов делятся на несколько видов.

Молотковая

Дает высокое качество помола, но при этом затрачивает большое количество энергии. Предназначена для измельчения кормовых культур. Необходимый эффект достигается за счёт воздействия ударной силы рабочих блоков агрегата.

Конструкция предусматривает барабан и решето. В барабане зерно и растительные продукты измельчаются, а затем выпадают через отверстие соответствующего размера. Параметры этих отверстий регулируемые, поэтому всегда можно подобрать оптимальный для нужд хозяйства вариант.

Роторная

Роторные зернодробилки измельчают твёрдое зерно неравномерно, то есть на выходе частицы могут иметь разные размеры. Однако такие установки при работе расходуют меньше энергии. Чтобы нивелировать этот недостаток, в роторный измельчитель нередко вставляют сетку — в этом случае можно добиться получения частиц оптимального размера.

Дисковая

В конструкции дробилок этого типа предусмотрены диски, которые работают на манер жерновов. На них закреплены режущие поверхности, расстояние между ними можно регулировать. Таким образом устройство позволяет задавать параметры готового измельченного корма.

Вальцовая

Принцип работы вальцовых зернодробилок заключается в передвижениях рифленых элементов, которые производят измельчение сырья.

Молотковая

Молотковый измельчитель обладает более сложной конструкцией. Однако он также довольно удобен в использовании. Ключевыми компонентами являются молотки и барабан. После включения устройства барабан приходит в движение, а размещённые внутри него молотки начинают наносить удары, раскалывая зерна.

Какая зернодробилка эффективнее и удобнее? Всё зависит от размеров хозяйства или придомовой территории, а также от предъявляемых к кормовой массе требований. Учтите, что хотя скорость обработки зерна выше у дробилки роторного типа, молотковый агрегат даёт более качественный продукт.

Рейтинг лучших моделей

На рынке предлагается широкий ассортимент дробилок от разных производителей, они отличаются по качеству, мощности двигателя, принципу работы и наличию преимуществ. Вашему вниманию предлагается топ измельчителей, которые заслужили признание потребителей. В этом рейтинге есть краткое описание агрегатов и указаны их главные преимущества.

Одним из хороших представителей дробилок стало устройство «Челябинск циклон 350», которое обладает компактными размерами и небольшим весом. Такая дробилка делает достаточно мелкий помол, работает экономично с высокой производительностью. Если необходимо приготовить для птицы корм на фермерском хозяйстве, данный вариант подойдет отлично. Зерновые культуры необходимо засыпать сверху, что является большим преимуществом, так как не будет остатков. Дробилка сделана прямоугольной, что делает перемещение некомфортным, но это незначительный недостаток. В агрегате отмечены высокая мощность, доступная цена и простота в обслуживании.

Следующим в списке оказался измельчитель «Три поросенка 350». В комплектацию входит нож и сито, это экономичный агрегат с бункером, который удобно загружать. Главная задача изделия состоит в переработке сена и зерновых культур, при желании крупы можно дробить достаточно мелкими, сырье закладывается сверху. Легким и экономичным агрегатом стал «Фермер ИЗЭ-05», который также имеет эргономичный дизайн. Конструкция данной модели тщательно продумана, поэтому ее можно эксплуатировать на небольшом предприятии. При необходимости можно изменить габариты фракции благодаря заслонкам.

Большим спросом в своей области пользуется оборудование «Зубренок 1350 Вт», которое сделано миниатюрным и оснащено дополнительной сеткой разного диаметра. Это роторная дробилка, в которой преимущественно измельчают зерно или кукурузу. Благодаря удобным размерам устройство можно установить даже в подсобке. У зерноприемника вытянутая форма, что не всегда удобно.

Простой в эксплуатации благодаря конструкции является установка «Электромаш Бизон-300» с высокой производительностью. У машины внушительный срок работы без перерывов. В такое оборудование можно подавать не только зерновые культуры, но даже початки кукурузы или корнеплоды, которые будут переработаны в считаные минуты. Машина способна работать на протяжении 6 часов без остановок, что является значительным преимуществом. Несмотря на то что у оборудования нет сита, оно твердо вошло в рейтинг лучших измельчителей.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
8. Электродвигатель, магнитный пускатель и проводка.
9. Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

• сварочный аппарат;
• электродрель с набором свёрл по металлу;
• угловая шлифмашина (в просторечье «болгарка»);
• точильный станок (наждак);
• набор гаечных ключей;
• молоток;
• металлическая линейка, рулетка;
• маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Как сделать своими руками?

В том случае, если нет возможности приобрести зернодробилку заводского производства, можно попробовать изготовить ее самому, своими руками. По сути, почти все необходимые для ее изготовления части можно найти под рукой, ведь в основном это профили и листы из черного металла.

Но, не смотря на то, что самодельная зернодробилка в изготовлении получится дешевле, чем заводская, она будет не намного удобней и практичней. Также, на нее не предоставляется гарантия – все тяготы, связанные с ремонтом в первое время ложатся на плечи ее владельца.

И понятное дело, что изготовить что-нибудь отдаленно напоминающее такое изделие, как зернодробилка шмель своими руками чертежи не помогут. Что же касается намного более простого изделия, в котором нет стольких составных частей и дорогостоящих деталей – с этим проблем не возникнет.

Собрать Шмель своими руками не намного сложнее, чем собрать зернодробилку из стиральной машины. Ниже представлены чертежи простого, но удобного и не сложного в изготовлении изделия. Оно имеет приемлемую, для небольшого хозяйства производительность и достаточно надежно.

Шмель в работе

В качестве деталей основания, можно использовать детали трактора ДТ-75. Для самой основы подойдет внешний тормозной барабан заднего фрикциона. В качестве переднего фланца можно использовать диск сошника сеялки, который укомплектован ступицей и подшипником.

Молотки можно выполнить из пластин пальцев режущего аппарата зерноуборочного комбайна. В качестве бункера для зерна, можно использовать емкость со свекловичной сеялки.

Компоновка зернодробилки

Для того, что бы изготовить основание измельчителя, необходимо обрезать барабан до высоты 65 миллиметров. Это можно сделать с помощью токарного станка. Также, необходимо выточить внутренний диаметр до размера 282 миллиметра, с высотой 3 миллиметра.

Также необходимо срезать его третью часть барабана, для того что бы здесь можно было поместить решето. Оно будет поддерживаться дугами означенными 8, которые в свою очередь будут приварены к внешней стороне барабана и фланцу 5. Чертеж ниже иллюстрирует основание измельчителя в сборе.

Основание измельчителя в сборе

Диск сошника, который выполняет функцию фланца и обозначен 1, следует предварительно подогнать под размер 285 миллиметров, установить в подготовленное в барабане место и посадить на сварку.

В ступице, обозначенной 2 необходимо заблаговременно просверлить отверстия для забора воздуха, диаметром, не меньше чем 8 миллиметров. Это нужно для того, что бы поддержать необходимую продуктивность дробилки.

На отрезной части барабана нужно установить решето 7, которое необходимо прикрепить двумя болтами 11 к поверхности диска на сошнике.

Устройство молоткового барабана

Перед тем, как сделать молотковый барабан, поверх вала 7 нужно приварить пластины 2. В торце вала должно быть отверстие, нарезанной резьбой М10. Это отверстие необходимо для того, что бы устанавливать на его место специальный болт-съемник, когда барабан и вал двигателя разъединяются.

Для того, что бы собрать молотковый барабан, необходимо рассверлить заклепочные отверстия до диаметра 1 сантиметр, регулировку расстояния между молотками на оси нужно выполнять с помощью шайб, а благодаря тому, что молотки будут расположены в параллельных плоскостях, можно добиться намного большей интенсивности дробления.

Если такой молотковый барабан будет вращаться по часовой стрелке, зерно будет высыпаться быстрее, дробление будет более крупным. При реверсном движении – наоборот, более мелким.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

• Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
• Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
• Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Как ухаживать, что важно знать

Не допускать попадания в оборудование мусора, камней, посторонних предметов. В ходе помола пользователь должен следить за наполняемостью мешка, предназначенного для сбора переработанного сырья. Стоит помнить, что его избыток станет причиной неисправности аппарата.

Советы опытных владельцев

Пользователи с опытом рекомендуют соблюдать несколько правил при использовании крупорушки. В первую очередь необходимо, чтобы беспрерывная работа аппарата не превышала тридцати минут. В дальнейшем прибор нужно отключить на десять минут. Это позволит полностью остыть мотору и вращающимся элементам. Также нельзя оставлять оборудование, включенное на холостом ходу свыше пяти секунд.

Чтобы безопасно пользоваться корморезкой, нужно обеспечить заземление. Применять ее можно только после осмотра всех комплектующих на предмет их исправности. Обязательно все неисправности устраняются. Только после этого можно пользоваться оборудованием по назначению. Если имеются поломки шнура, то запрещено эксплуатировать аппарат.

При работе мотора и вращения барабана нельзя заниматься разборкой прибора. Также запрещается выполнять работы, связанные с очищением молотков и решета. В это время не разрешается перемещать оборудование на иное место. Пользователь не должен заниматься ремонтными работами.

Если машина продолжительный период находилась в простое, то вначале надо, чтобы она поработала впустую. Для этого нужно выполнить запуск мотора и остановить агрегат, включенный на десять минут. Такая последовательность действий необходима, так как позволяет просушить обмотки.

Какой зернодробилкой пользуетесь Вы?

РучнойЭлектрической

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

• Отрез трубы, диаметром не менее 15 см,
• Решетка с мелким сечением или сетка,
• Режущие диски (можно использовать из мясорубки),
• Коробка для зерна,
• Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно. Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы. Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

• Режущие диски или ножи,
• Решетка,
• Дополнительный двигатель,
• Металлический уголок или узкие пластины,
• Молоток,
• Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.
