Сращивание стропил по длине

Виды двутавров и характеристики

В строительстве конструкций обойтись без двутавра нельзя. Ввиду этого профили делаются не только из стали, но и из следующих материалов:

• дерево;
• алюминий;
• железобетон;
• стеклопластик.

Для частного домостроения используются стальные двутавры, деревянные и сварные. Свои технические характеристики материал получил благодаря особому сечению. Все основные положения о двутаврах указаны в ГОСТ 8239-89. Согласно положению, поперечное сечение профиля должно выглядеть таким образом:

Где: h является высотой, b – шириной полки, S – толщиной стенки, t – средней толщиной полки, R – радиусом внутреннего закругления, r – радиусом закругления полки.

Горизонтальная поверхность, которых у него две, называется полкой. Она служит опорной площадкой и является несущей. Нагрузка распределяется по поверхности и не дает двутавру опрокинуться или перекоситься

Получается что перекрытия, сделанные из этих балок, получаются высокопрочными, что важно для дальнейших монтажных работ

Обратите внимание! Прочность двутавров, расположенных рядом, суммируется. А прочность двутавров, которые укладываются друг на друга, умножается на 4

Основные параметры изделий:

• площадь сечения и размеры;
• Справочные значения для осей;
• масса 1 м балки.

Чтобы правильно выбрать двутавровые балки из металла, важно проверить соответствие продукции нормативам, прописанных в ГОСТ

О качестве и прочности деревянных балок перекрытия

Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.

Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки — это позволяет не переплачивать за излишнюю, невостребованную прочность.

Несущие двутавровые балки перекрытий

Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.

Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.

Балки перекрытия

Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:

• большая влажность;

• безответственное хранение;

• скрытые дефекты;

• пересортица;

• плохие линейные геометрические параметры;

• заранее обусловленные болезни древесины.

Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить — это доверить работу профессионалу.

Установка балок перекрытия

Чем утеплить?

Для того чтобы утеплить помещение внутри используют несколько видов материалов. Чаще всего применяют специальный теплоизолирующий материал, который носит название пергамин. Он имеет следующие преимущества:

• экономически выгоден;
• практичен;
• устойчив к перепадам температур;
• хорошо противостоит воздействию влаги.

А также популярны утеплители, обладающие сходными характеристиками. К их числу принадлежат такие как:

• ненофол;
• пенополистирол;
• изолон;
• пеноплекс;
• техническая вата;
• пробка.

В качестве гидроизоляции чаще всего используется пленка ПВХ, которая надежно предохраняет от протечек. Срок ее службы составляет несколько десятков лет. Пленку использовать выгодно, ведь стоит она недорого.

Гипсокартон

Гипсокартон хорош тем, что он обеспечивает идеально ровную поверхность без швов, с его помощью можно сделать любой вид потолка. Для работы с гипсокартоном используются такие два типа обрешетки, как:

• из дерева – работать с таким материалом проще, стоит он дешевле;
• из оцинкованного профиля – является более долговечным, не портится под влиянием перепада температур, не повержен действию плесени или грибка.

Техническая вата

Утепление потолка в частном домовладении с помощью технической ваты выполняется следующим способом:

• с помощью степлера к потолку монтируется пленка ПВХ, которая надежно защитит от попадания влаги на плиты;
• набивается из деревянных брусков обрешетка с шагом 40–50 см. Размер бруска должен соответствовать толщине тепловых плит, то есть иметь 5 см;
• укладываются плиты технической ваты, крепятся они специальными монтажными рейками. Подобная конструкция надежна и проста, не подвержена деформации.

Минеральная вата имеет несколько важных характеристик.

• Небольшая теплопроводность – 0,036 Вт/ (м*К), для утепления достаточно слоя не более 10 см, что соответствует обычной толщине несущих балок.
• Материал обладает повышенной паропроницаемостью, на 50 кг веса на кубический метр коэффициент равен 0,7 мг/ (м*ч*Па). Этот показатель является выше, чем у древесины.
• Небольшая гигроскопичность, то есть при контакте с жидкостью материал будет впитывать не более 2% влаги от общего объема.
• Плиты минваты имеют высокую пожаробезопасность. Подобный утеплитель не воспламеняется, не содействует распространению огня.
• Минвата обладает хорошими звукоизоляционными характеристиками, способна эффективно задерживать звуковые волны самой разной частоты. Особенно выгодно использовать базальтовый утеплитель, ведь он не деформируется, имеет долгий срок службы. Одной упаковки достаточно для обработки около двадцати квадратных метров.
• Материал не подвержен пагубному действию грибка или плесени, имеет антисептические свойства.
• Пористый материал, который имеет удельный низкий вес, не может быть обременителен для несущих конструкций, что способствует длительному сроку службы.

Конденсат пагубно действует на техническую вату, она неизбежно теряет свои полезные свойства. Плиты ПВХ не боятся влаги, не повержены эрозии или распространению грибка. Преимущества минеральной ваты в том, что она не боится влаги, не отсыревает. Минвата дешевле плит ПВХ, не содержит токсинов, плиты из пенопласта выделяют вредные компоненты.

Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами, а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Сложность стропильной системы

Спроектировать деревянную стропильную систему намного сложнее, чем любые металлические конструкции. Почему? В природе не существует двух досок с абсолютно одинаковыми показателями прочности, на этот параметр влияет очень много факторов.

1. Каждая доска имеет свое количество сучков, среди них есть здоровые и гнилые. Одни сучки оказывают минимальное влияние на прочность, другие значительно их понижают.

2. В зависимости от условий и режимов сушки в досках могут появляться трещины. Место их расположения и размеры невозможно предвидеть или рассчитать – остается неизвестным и точное влияние на прочность.
3. Доски могут поражаться различными грибковыми заболеваниями, не все они заметны невооруженным глазом. Некоторые могут проявиться уже после завершения строительства стропильной системы. Кроме того, даже здоровые на период строительства пиломатериалы со временем могут повреждаться вредителями и гнилью.

Требования к качеству стропильной доски

Как выбрать качественные ровные доски для стропил

Металл имеет одинаковые свойства, которые зависят только от марки стали. Расчеты будут точными, ошибка минимальная. С деревом все намного сложнее. Для того чтобы минимизировать риски разрушения системы, нужно давать большой запас по прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния пиломатериалов и с учетом особенностей конструкции. Очень важен практический опыт.

Сростка стропил. Накладка с 2 сторон в виде метровой доски 150х50

Сваривание стыков балки автоматами под флюсом.

Скажем несколько слов об автоматической сварке стыков. Если сваривание балки осуществляется под флюсом с применением сварочных автоматов, то могут применяться разные приемы, также как и последовательность может отличаться.

Сварка может осуществляться наклоненным электродом, что позволяет делать одновременно два шва. С другой стороны у этого способа есть и недостатки. При наклоненном электроде увеличивается риск подрезать полки или стенки балки.

Кроме того, швы могут выполнять в положении, называемом специалистами, «лодочка». Это создает лучшие условия для образования шва, проплавления и пр. Однако, среди минусов такого способа – необходимость проворачивать изделие после выполнения каждого сварного соединения. Данный недостаток решается использованием специальных позиционеров-кантователей.

Процесс сваривания стыков балки требует тщательной подготовки, проведения и проверки расчетов моментов инерции, изгибающего момента и пр

Важно соблюдать технологию сваривания балок, неправильность которой может повлиять на будущую металлоконструкцию в целом

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

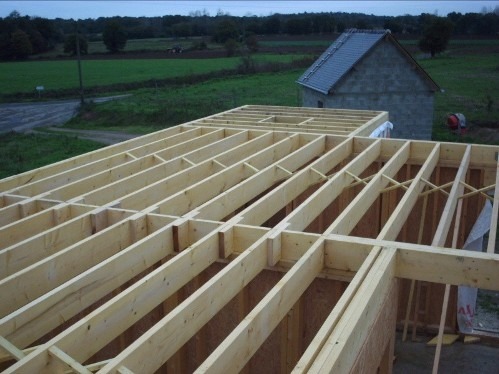

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур

Когда стропила выгодно опирать на балки?

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

• у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
• на старом доме заново перестраивается крыша, а лежень уже старый;
• стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
• для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

WB

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

СправкаДля газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги

Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Расчёт деревянного перекрытия

Монтаж деревянных перекрытий выполняется балками с соотношением сторон 7:5. Размеры подбираются в зависимости от их длины и предполагаемых нагрузок. Минимально допустимый прогиб должен составлять до 1/300 на всю длину. Иногда в целях снижения прогиба допускается применение строительного подъёма, когда производится монтаж изогнутой балки либо сращивание двух балок под определённым углом. Толщина подбирается такой, чтобы она составляла более 1/24 от длины. При этом можно сращивать доски одной породы древесины до расчётных размеров сечения с креплением на саморезы через каждые 20 см с их расположением в шахматном порядке.

Длина балок должна быть больше расстояния между стенами минимум на 30 см, чтобы с каждой стороны она входила в стену по 15 см. Данные для выбора параметров балки приведены в таблице 1.

Таблица 1. Распределение нагрузки между балками в зависимости от расстояния между ними и ширины пролётов.

Способы соединения двутавров

При осуществлении монтажа балочных конструкций выполняются сварные соединения элементов в различных сочетаниях. Среди них можно выделить типовые способы соединение двутавровых балок.

Встык

Для соединения способом «встык» свариваемые фрагменты стыкуют предварительно обработанными торцами. Обработка состоит в том, что на торцевых срезах выполняют угловые скосы для более глубокой проварки соединения.

Учитывая несущие функции двутавровых балок, их соединение не ограничивается выполнением торцевых швов. Для усиления участка стыковки обычно применяют четыре накладки – по одной на каждую из полок, и по одной на каждую из сторон стенки.

Накладки представляют собой прямоугольники из листового металла. Они накладываются поверх соединительного шва, затем привариваются по периметру. Накладки на полки делают на всю ширину полки двутавровой балки, накладки на стенку – на всю высоту стенки.

Под прямым углом

Такое соединение осуществляется между главной и второстепенной несущими двутавровыми балками каркасной конструкции, находящимися на одном уровне. В этом соединении главная балка служит опорой второстепенной.

Сварочные работы выполняются в следующей последовательности. В верхней полке главной двутавровой балки делают вырез в форме равнобедренного треугольника с углом, близким к прямому.

Верхняя полка второстепенного двутавра вырезается под вставку в треугольный вырез главнойдвутавровой балки, а нижняя его полка срезается на величину половины ширины.

В результате должно получиться следующее. Плотное совмещение вырезов верхних полок двутавров, стыковка торца стенки второстепенной двутавровой балки с боковой поверхностью стенки главного двутавра и прилегание среза нижней полки второстепенной двутавровой балки к полке главного двутавра.

Полученное таким образом совместное закрепление заподлицо двух перпендикулярных двутавровых балок усиливается привариваемой снизу листовой накладкой.

Сваривание двутавра со швеллером под прямым углом

Это соединение выполняется, если второстепенной двутавровой балкой служит швеллер. Если стенки двутавра и швеллера одинаковы по высоте, можно поступить следующим образом.

Верхняя полка швеллера срезается род углом 45 °, на верхней полке двутавровой балки делается аналогичный по форме вырез. Нижняя полка швеллера отрезается с таким расчетом, чтобы при стыковке срез совместился с нижней полкой двутавра, а стенка швеллера уперлась в стенку двутавра. Так же, как и в предыдущем случае, соединение укрепляется накладкой снизу.

Инженерная мысль не стоит на месте. Кроме описанных технологий сварки могут применяться вновь созданные, на смену устаревающему сварочному оборудованию приходит обновленное, модернизированное или принципиально новое. Не исключено, что и традиционная сварка когда-нибудь уступит место другой технологии неразъемных соединений.

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

• соединение трёх элементов в одну конструкцию;
• склеивание двух деталей в форме символа Z;
• соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Замена швеллерами

На практике при возведении строительных конструкций для получения двутаврового сечения иногда используется сварка швеллеров между собой. Если швеллеры применяются взамен предусмотренных проектом двутавровых балок, такая замена должна согласовываться.

Согласование использования альтернативного материала отражается изменениями, вносимыми в соответствующие разделы рабочего проекта. Возможность замены определяется по результатам поверочных расчётов на прочность, выполняемых проектировщиками.

Способ применяемой сварки швеллеров между собой также определяется расчётом. Это может быть сварка непрерывным или прерывистым швом, либо с применением соединительных накладок.

При сварке швеллеров непрерывным швом, в результате температурных деформаций металла, может произойти скручивание профиля. Избежать этого явления можно, применяя специальные струбцины, а также, накладывая сварочные швы небольшими участками, чередуя при этом стороны соединяемых профилей.

При необходимости удлинить такую конструкцию, осуществляют сварку швеллеров встык. Места стыковых сварочных швов швеллеров, образующих двутавр не должны совпадать друг с другом. Для усиления конструкции сварной шов можно укрепить с помощью накладки.

Особенности выполнения сварных соединений

Надежным способом создания узлов стыковки балок с двутавровым профилем является сварка. При выполнении сварки встык обязательно проводится контроль качества шва. Чаще всего для повышения надежности узла используют усиливающие накладки.

Один из вариантов удлинения двутавровой балки – приварка профильного проката с двух сторон к прокладке по периметру двутаврового профиля. Разделка кромок не требуется.

Второй способ – соединение двутавровых балок встык с последующей наваркой четырех укрепляющих накладок, подбор формы которых зависит от положения двутавра в пространстве. Накладки приваривают на каждую полку и на каждую сторону стенки.

Этапы производства работ:

• На кромках двутавра изготавливают скос, обеспечивающий хороший провар шва.
• Готовят накладки из листовой стали. Укрепляющие элементы прямоугольной формы, привариваемые на полки, должны иметь ширину полок, на стенку – высоту стенки.
• Накладки укладывают на шов, приваривают их по периметру, прижимая с помощью струбцины. Для удобства проведения работ накладки на стенку делают ромбовидными. Главное требование – накладка должна иметь форму, симметричную относительно продольной оси двутавра.

Сварка двутавровых балок с использованием накладок и прокладок применяется для создания конструкций, не подвергаемых значительным нагрузкам. Это связано с тем, что швы, по которым привариваются эти укрепляющие элементы, являются концентраторами напряжений. Еще одна проблема сварных швов – быстрое старение. Для борьбы с этим негативным явлением применяют грунтовочные составы.

Поможем разобраться с выбором сварочных аппаратов бренда Крюгер.Обзор электроинструмента от бренда KRÜGER, отзывы об инструменте на сайте: Krg-Tools.Ru

Сварку выполняют при зафиксированном положении балок. Для этого их укладывают на жесткие основания, чаще всего – на специализированные стеллажи-фундаменты.

Изготовление и применение

Благодаря способности выдерживать большие нагрузки на изгиб в разных плоскостях, на сдвиг и кручение, стальные двутавровые балки составляют основу несущих конструкций быстровозводимых каркасных зданий и потолочных перекрытий.

Внутрицеховые грузоподъемные механизмы (кран-балки и мостовые краны) перемещаются по направляющим, изготовленным из балок двутаврового сечения.

Изготовление двутавровых балок осуществляется двумя способами:

• методом проката цельных отливок. Такие двутавровые балки называются горячекатаными;
• электродуговой сваркой предварительно раскроенных листовых заготовок, в результате чего получают сварную сборную двутавровую балку.

Горячекатаные двутавровые балки производятся на прокатных станах металлургических предприятий. Такая технология позволяет получить цельное изделие, не содержащее швов и обладающее высокой прочностью.

Сборку и сварку двутавровой балки осуществляют на автоматических линиях. Такая балка незначительно уступает цельнокатаной по прочности, но может быть выполнена по специальному заказу, с учетом требований конкретного проекта.

Производство горячекатаной двутавровой балки осуществляется в соответствии с ГОСТ 26020-83, сварной двутавр производители выпускают по своим собственным техническим условиям (ТУ).

Особенности

Сварка тавровых соединений и балок в частности имеет несколько особенностей. Их нужно учесть, чтобы качество сварного соединения отвечало всем требованиям нормативных документов.

В большинстве случаев тавровый шов нужно делать за один подход, чтобы он получился более прочным. Но у новичков в таких случаях часто могут возникнуть подрезы. Их нужно избегать. Здесь поможет только частая практика, если вы впервые варите тавровый шов, то скорее всего не сможете избежать ошибок. Поэтому рекомендуем потренироваться на ненужных частях стали перед тем, как варить балки для перекрытия.

Если вы варите электродом и при этом одна часть балки имеет меньшую толщину, то стержень нужно держать под углом 60 градусов. И наоборот, если нужно приварить более толстую деталь

Также важно учитывать характер таврового соединения. Какое оно? Одностороннее или двустороннее? Со скосом или без? Какие именно скосы: симметричные или криволинейные? Все это играет большую роль при формировании шва

Именно по этой причине мы говорили вам о найме профессионального сварщика. Только человек с многолетним опытом сможет понять, на какие части балки приходится больше всего нагрузок, какой тип соединения предпочтительнее и так далее. Нужно понимать, что балка будет держать на себе всю стропильную систему и кровлю, если дом одноэтажный, а может быть плиты перекрытия и еще один этаж дома.

Удлинение

Если нужно соединить две двутавровые балки по одной прямой, то есть как бы удлинить их, то можно приварить двутавры к стальной прокладке с обеих сторон угловыми сварочными швами. Кромку при этом можно не обрабатывать дополнительно. Однако этот способ используется не так часто, как накладочный.

Использование накладок предполагает их установку снаружи полок двутавра и с обеих сторон стенки. Их требуется обрезать или изначально изготовить в нужной ромбической форме, тогда получится обварить их потом по периметру с той стороны, где накладка параллельна полке.

Подобные способы, которые требуют дополнительных элементов, используются только тогда, когда конструкция с использованием стального двутавра не испытывает слишком большой нагрузки и не является ответственной. Каждая лишняя приварная деталь — это дополнительный источник «слабости» каркаса, так что для важных опор лучше изначально заказать длинные двутавровые балки и подгонять их под нужные размеры без сварки и крепления.

Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины. Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг. Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке. Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Обсуждение вопроса на форуме:

Поделиться с друзьями:

Другие публикации рубрики «Крыши. Кровли.Утепление кровель»

Строим новый дом 6 на 8 метров с ломаной крышей, но нет размеров крыши. Это высота стоек и примерный угол ската. Подскажите, пожалуйста.

Достоинство дома с мансардой состоит в том, что при сравнительно небольших внешних размерах здания дополнительный этаж позволяет значительно увеличить жилую площадь. Чаще всег.

сскажите про кровельный материал «резинол». Сколько стоит, где можно посмотреть, и приобрести?

«Резинол» – это безосновный листовой композиционный полимерный материал, предназначенный для использования в качестве кровельного покрытия. Выпускается различных цветов –.

Можно ли покрасить крышу из ондулина вишневого цвета в коричневый цвет?

В аннотации на кровельный материал «Ондулин» говорится, что при его изготовлении листы окрашиваются пред пропиткой битумом, что делает их цвет устойчивым к ультрафиолетовому и.

Замена швеллерами

На практике при возведении строительных конструкций для получения двутаврового сечения иногда используется сварка швеллеров между собой. Если швеллеры применяются взамен предусмотренных проектом двутавровых балок, такая замена должна согласовываться.

Согласование использования альтернативного материала отражается изменениями, вносимыми в соответствующие разделы рабочего проекта. Возможность замены определяется по результатам поверочных расчётов на прочность, выполняемых проектировщиками.

Способ применяемой сварки швеллеров между собой также определяется расчётом. Это может быть сварка непрерывным или прерывистым швом, либо с применением соединительных накладок.

При сварке швеллеров непрерывным швом, в результате температурных деформаций металла, может произойти скручивание профиля. Избежать этого явления можно, применяя специальные струбцины, а также, накладывая сварочные швы небольшими участками, чередуя при этом стороны соединяемых профилей.

При необходимости удлинить такую конструкцию, осуществляют сварку швеллеров встык. Места стыковых сварочных швов швеллеров, образующих двутавр не должны совпадать друг с другом. Для усиления конструкции сварной шов можно укрепить с помощью накладки.
