Байпас в системе отопления: что это такое и какую функцию выполняет?

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

Нюансы:

  1. При отключении электрического насоса, отопление прекратится.
  2. Байпас сможет спасти сложную ситуацию.
  3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

  1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
  2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
  3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
  4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.
  5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Виды автоматических устройств

Различают клапанный и инжекционный байпасы. Что это, мы рассмотрим далее. В первом варианте в обходную трубу устанавливают шаровой кран – его особенность в том, что создается минимальное сопротивление движению теплоносителя. Также не создается никаких препятствий для движения жидкости в прямом направлении. В процессе работы насоса растет скорость потока. Вода из выходного участка попадает в трубопровод, а затем разделяется на два потока. Затем движение по контуру осуществляется без каких-либо препятствий, а при попытке обратного движения жидкости мешает байпасный клапан.

Так как величина гидравлического сопротивления со стороны входного участка выше, чем со стороны выходного, то шарик в обратном клапане плотнее прижимается к седлу. Так перекрывается сечение трубопровода.

Минусом клапанного байпаса считают особую чувствительность к чистоте теплоносителя. Если в жидкость попадает загрязнение, то устройство выйдет из строя.

Далее рассмотрим инжекционный байпас. Что это такое? Это устройство, работающее на принципе гидравлического элеватора. В главном трубопроводе оно чаще большого размера. Входные и выходные патрубки продолжаются внутри.

После запуска насосного оборудования небольшая часть теплоносителя попадет в диффузор, установленный на входном патрубке. Затем жидкость пройдет через устройство байпаса и ускорится. Выходной патрубок немного сужен и по внешнему виду напоминает сопло. Через него жидкость под определенным давлением с высокой скоростью выбрасывается в основную магистраль.

С обратной стороны среза выходного патрубка имеется зона разряжения. Под его воздействием жидкость-теплоноситель вытягивается из байпаса. Струя влечет за собой окружающую среду и передает ей кинетическую энергию. Так поток стремится дальше по всей системе. Такой маршрут движения не дает образовываться обратному потоку.

Когда насос не функционирует, жидкость-теплоноситель без каких-либо препятствий движется через систему байпаса в естественном режиме.

Блиц-советы

  1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
  2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
  3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
  4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
  5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
  6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

  • Возврат излишней воды при повышении давления в стояках;
  • В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
  • Ускорение процесса сброса и наполнения системы теплоносителем;
  • Ремонт элементов отопления без централизованного отключения;
  • Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Виды байпаса

Как и в отношении любого другого предмета, байпасы можно подразделить на всевозможные виды, в зависимости от определяющего фактора.

Так, во — первых, от типа системы, в которой устанавливается байпас:

  • система водоснабжения;
  • система газоснабжения;
  • система жидкостного охлаждения ДВС;
  • системы различных электронных приборов.

Во — вторых, в зависимости от самой системы использования байпас:

  • Байпас без клапана. Другое название – механический байпас. Установка такого вида байпаса позволяет провести ремонт любой системы указанной выше без её полного отключения.
  • Байпас с обратным клапаном или электронный байпас. Данный вид байпаса предназначен для регулирования уровня тепла в трубах и без физического вмешательства человека позволяет избавиться от переизбытка тепла в трубах.

Однако, такой вид байпаса менее надежен, поскольку подвержен возможности выхода из строя его рабочих элементов.

И наконец, в зависимости от местонахождения в системах отопления или же водоснабжения, байпасы подразделяются на :

  • байпас, установленный в системе отопления – отвечает за подачу тепла в радиаторы любого дома, квартиры;
  • байпас счетчиков воды – применяемый для возможности замены счетчиков в квартире без отключения всей системы отопления дома;
  • байпас полотенцесушителя – аналогичен байпасу счетчиков воды, то есть используемый при замене полотенцесушителя или же устранении возможных его поломок и протечек;
  • байпас радиатора – совмещает в себе все указанные выше функции, то есть позволяет без отключения всей отопительной системы дома, произвести ремонт радиаторов или их замену, а также отвечает за объем тепла получаемый каждым из радиаторов.

Таким образом, установка в вашем доме или вашей квартире такого небольшого, но полезного устройства как байпас, нисколько не ухудшит обстановку в вашей «крепости». А даже поспособствует её улучшению.

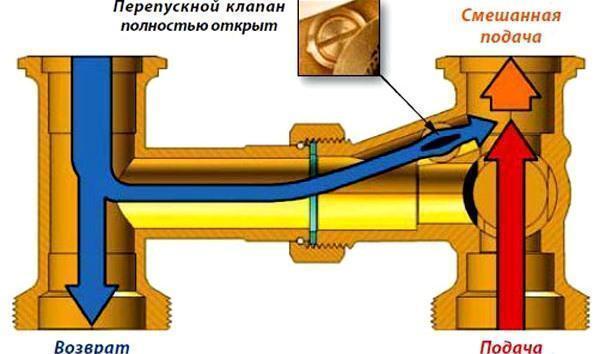

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

  • Фильтр;
  • Обратный клапан;
  • Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

  • Собирают участок обвода, который будет располагаться параллельно магистрали;
  • От обратки отрезают участок, равный длине обвода;
  • На концы магистрали устанавливают тройники;
  • Между ними монтируется участок с запорной арматурой или клапаном;
  • Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

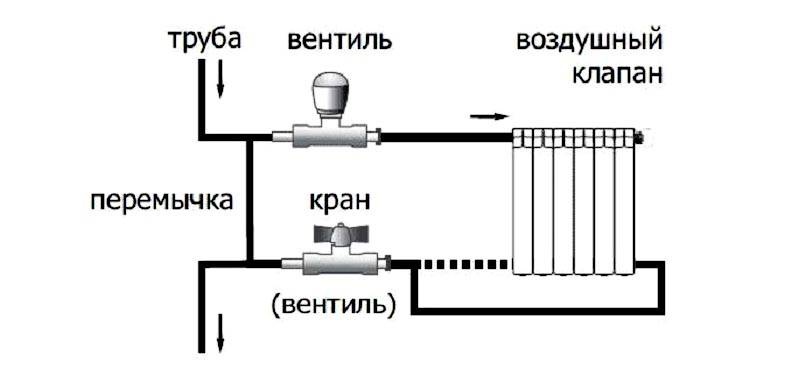

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

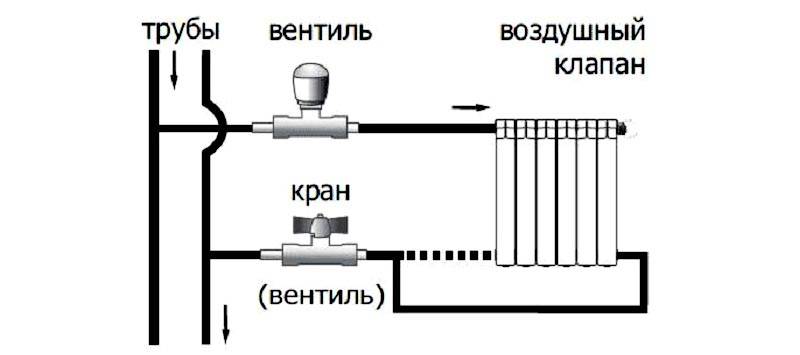

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

  1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
  2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
  3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор

теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Необходимость создания обходного узла

Байпас (англ. – bypass) – часть трубопровода, имеющая запорно-регулируемую арматуру и созданная для обхода какого-либо отрезка тепломагистрали, на котором смонтировано оборудование. Этот элемент в основном используют в однотрубных схемах, где нагретая котлом жидкость переносится от одной батареи к другой с последующим возвратом в коллектор. Теплоноситель свободно протекает через байпас, а при надобности отсоединить подключенные приборы, встроенные в узел кран закрываются и, нагретая до нужной температуры, вода беспрепятственно проходит дальше по трубам.

Байпас в системе отопления – что это такое в однотрубной схеме?

Хотя однотрубные схемы уже технологически и морально устарели, они еще встречаются в зданиях, построенных во времена СССР и СНГ. По этой причине при создании обводных участков в таких схемах следует придерживаться определенных условий врезки.

Байпас в однотрубной схеме отопления

Для создания обходного участка понадобится:

  • отрезок трубы необходимой длины;
  • тройники и муфты;
  • сварочный аппарат.

Обводную трубу необходимо размещать подальше от главного стояка тепломагистрали. На отрезке между радиаторной батареей и байпасом требуется врезать шаровой кран, необходимый для регулировки подачи теплоносителя.

Также возможно создание обводного участка и в двухтрубной схеме

Байпас имеет несколько сфер применения, но мы говорим об отоплении, так что рассмотрим возможности его использования именно в этом свете. Итак, разбираясь, что это такое – байпас в системе отопления, учитываем, что его в основном монтируют:

  • в отопительных контурах с котлом и помпой, для осуществления впоследствии плановых ремонтных работ, ревизии или замены приборов, не останавливая тепломагистраль;
  • для отладки температурного режима, которая выполняется за счет установленной запорно-регулировочной арматуры;
  • как устройство, позволяющее снизить расход топливных затрат на отопление и при этом поддерживающее стабильную температуру. К тому же до 35% снижается расход циркулируемой жидкости, что также уменьшает финансовые затраты.

Обводной участок на циркуляционном насосе

Выпускаются байпасы на отопление, как с автоматическим, так и ручным управлением. Модели с автоматикой функционируют автономно и задействуются при включении в отопительный контур насоса. Когда запускается нагнетатель теплоносителя, то под давлением жидкости открывается клапан, а при отключении происходит автоматическое его закрытие. Байпасы можно условно разделить на обводные узлы, устанавливаемые на радиаторы и помпы. Первые монтируют непосредственно возле батареи (для съема обогревательного элемента без отключения магистрали), а вторые применяют для отсоединения оборудования или смены режима работы насоса и устанавливают непосредственно вместе с ним.

Почему боксмод с байпас режимом – оптимальный вариант?

Бокс – это источник питания с электронной платой, к которому прикручивается бак с испарителем. Моды различаются по мощности, количеству аккумуляторных батарей, материалам изготовления и, конечно же, функционалу прошивки.

Ключевое отличие от механического – множество опций, с помощью которых можно управлять процессом парения. Самые простые: ВариВольт, обеспечивающий контроль напряжения, и ВариВатт, через который контролируется передаваемая мощность.

К преимуществам боксмодов относятся:

  • Разнообразие настроек. Механика все же унифицирована и практически одинакова. Боксмоды – это инструмент в руках опытного вэйпера и удобство для новичка. Профессионал адаптирует девайс к своим предпочтениям, а начинающий парильщик не сожжет аккумулятор из-за банального незнания.
  • Высокий уровень безопасности. В боксах реализованы уровни защиты. Это функции платы, которые предупреждают перезарядку аккумулятора, критический перезаряд батареи, исключают короткие замыкания и взрывы.
  • Линейность парения. Благодаря контролю ресурса стабилизируется подаваемое напряжение. Это значит, что парение проходит с одинаковым количеством пара практически на любом уровне заряде батареи. Если на моде есть дисплей, можно следить за степенью разряда.
  • Недостатки боксмодов спорные. С одной стороны девайс с электронной платой никогда не выдаст столько мощности, как механический вариант, с другой не убьем аккумулятор, замена которого всегда проблематична.
  • Очевидный минус – габариты. Боксмоды обычно громоздкие и неуклюжие, хотя для кого-то это и преимущество – вариант выделиться среди толпы.

https://youtube.com/watch?v=m2jLKTaaU24

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

  1. Покупайте только сертифицированный товар.
  2. Потребуйте предъявить продавцу гигиенический сертификат.
  3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
  4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
  5. Сварочные швы должны быть цельными, без пор.
  6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.

Конструкции механизма

Вообще, в конструкцию байпаса могут входить следующие элементы:

  1. Труба.
  2. Циркуляционный насос.
  3. Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:

    • Краны с подвижным штоком. Внутренний просвет трубы при использовании таких кранов перекрывается резиновой шайбой. Особенностью кранов этого типа является то, что они ремонтируются без особого труда. Недостатком представителей этого типа является то, что внутренний просвет таких кранов меньше номинального в два раза, что способствует потере теплоносителя.
  4. Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
  5. Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:

    • Шаровой кран. Характеристики таких кранов рассмотрены выше.
  6. Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

  1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
  2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
  3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

  1. Работающий насос ускоряет течение воды в контуре.
  2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
  3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
  4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

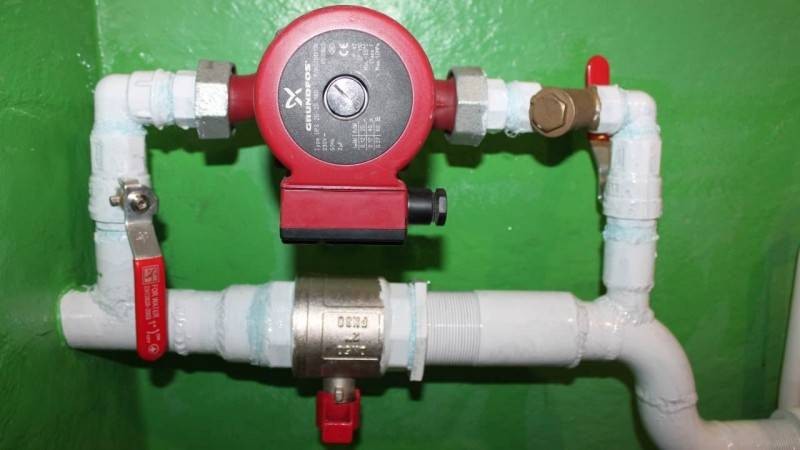

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

  • ввариваемые магистраль патрубки с резьбой;
  • монтируемые с двух сторон шаровые краны;
  • уголки;
  • устанавливаемый перед насосом фильтр предварительной очистки;
  • пара американок, для демонтажа насоса на техобслуживание и ремонт.
  • Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

  1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
  2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

  1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
  2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
  3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.
