Дымоход через стену: что это такое? монтаж

Содержание:

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

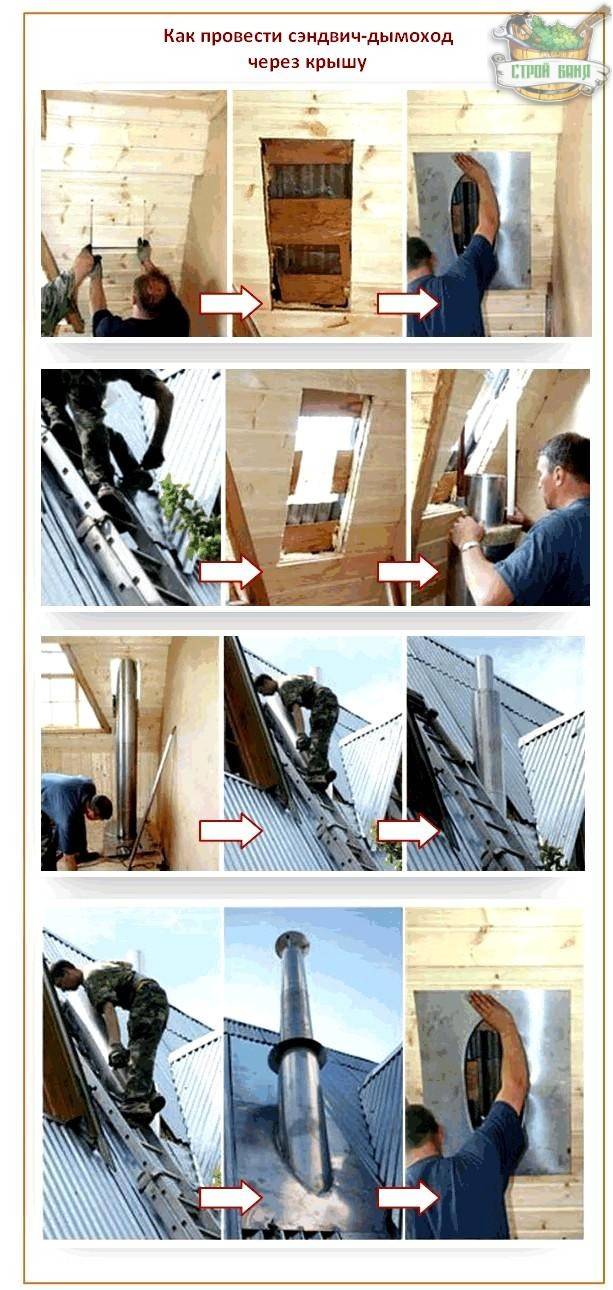

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры. Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С

Наносить его нужно так:

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство «).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Конструкция дымохода

Строительство дымохода выполняют из любого материала. Виды стен зданий бывают разные, поэтому материал выбирают в зависимости от них. Самая популярная конструкция — типа сэндвич. Она состоит из 2 слоев: внешней и внутренней труб, между которыми прокладывают теплоизоляцию. Устройство дымохода в деревянном доме выполняют из огнеупорного материала, такого как кирпич. Это прочное и эстетичное сооружение, которое постепенно выходит из употребления. Особенности конструкций сэндвич-панелей:

  1. Керамические модели состоят из комплекса модулей. Внутренняя часть каждого модуля оснащена керамической трубой и пеноблоком. Между элементами уложен слой базальтового утеплителя, который создает теплоизоляцию. Модули находятся в разобранном состоянии. Их собирают поочередно и фиксируют с помощью клея. Получается тяжелый дымоход, для монтажа которого укладывают фундамент.
  2. Модель из нержавеющей стали — состоит из 2 труб. Для изготовления внешней трубы используют нержавейку или оцинкованную сталь, а внутреннюю — делают только из нержавейки. Элементы разделены утеплительным материалом. Это легкая конструкция, которая не нуждается в фундаменте.

Устройство фундамента дымохода

Строительство ствола дымовой трубы

Кирпичная дымовая труба. Каналы, выложенные из кирпича, имеющие минимальный размер, обязаны иметь размеры 14×14 см, тем самым составляя ½×½ кирпича, со швами. В зависимости от эффективной высоты и назначения каналов, также строятся дымовые трубы большего сечения, например, 14×20 см (1/2×3/4 кирпича со швами), 20×27 см (3/4×1 кирпич со швами), 20×20 см. Лучше всего придать им форму прямоугольника или квадрата, имея соотношение сторон 2:3. Обычно раствор для кладки кирпичного канала берут такой же, как и для строительства несущих стен дома. Кладка обычно ведется по методу обычной перевязки швов, где применяется переменная укладка ложковых и тычковых рядов.

Устройство традиционного кирпичного дымохода.

Кладка должна выполняться таким образом, чтобы поверхность каналов в трубе дымохода была без выступов, впадин (швы заподлицо со стеной) и была гладкой. По этой причине лучше всего строить их, используя стальные или деревянные шаблоны

Метод довольно прост: шаблон осторожно поднимают за ручки вверх по мере возведения кладки, дабы обеспечить гладкость стенок каналов и точные размеры. В случаях, когда кирпичная дымовая труба строится с вертикальным отклонением (с относом), каналы изнутри выкладывают кирпичом перпендикулярно линии относа

С внешней стороны дымоходные стволы следует оштукатурить или расшить на всю высоту, кроме областей, которые проходят через огнестойкие перекрытия (железобетонные, например). Не стоит штукатурить внутреннюю поверхность дымовых каналов, потому что химические реакции, происходящие между веществами, составляющими штукатурный раствор, и продуктами сгорания серьезно способствуют довольно быстрому разрушению кирпичного состава дымовой трубы. Кладка перегородок между каналами обязана быть толщиной не меньше половины кирпича (12 см). Лицевая сторона внутренней стены должна иметь такую же толщину.

В случае если каналы дымовой кирпичной трубы возводятся в наружной стене дома или если эти каналы проходят через неотапливаемый чердак, тогда наружные стенки дымовой трубы необходимо сделать толщиной в 1 кирпич (25 см) или утеплить дополнительными средствами. Можно использовать для этого, к примеру, минеральную вату, уложив ее 5-сантиметровым слоем. В большинстве случаев также рекомендуется группировать газоотводящие и дымовые каналы вместе с вентиляционными. Это значительно уменьшит потерю тепла в дымоходе и также обеспечит лучшую тягу. В процессе возведения каналов отклонения не должны быть больше 1 см в сторону превышения и не более 5 мм в сторону уменьшения.

Дымоходные системы являются наиболее современной технологией устройства дымовой трубы.

Высота дымохода должна составлять не более, чем на 50 сантиметров выше самой высокой точки крыши.

Они представляют собой комплекс пустотелых модульных блоков из легкого бетона, внутри которых монтируют утепленную минеральной ватой керамическую трубу. Такие системы имеют несколько вариантов диаметров дымовых труб (диаметр от 14 до 60 см) и практически используются с любым доступным отопительным оборудованием: печами, каминами, котлами (на жидком, газообразном и твердом топливе). Такие системы также дают возможность с помощью специальных комбинированных модульных элементов группировать в кирпичной дымовой трубе газоотводящие, вентиляционные и дымовые каналы.

Сопряжение со стеной. В наши дни дымовые трубы традиционной компоновки часто строятся рядом со стенами, выложенными не из кирпича, а, например, из керамзитобетонных пустотелых или керамических поризованных блоков или ячеистого бетона. В таких случаях необходимо соединить конструкции стены и дымовой трубы с помощью проволоки диаметром 6 мм или анкеров из полосовой стали 1,5×20 мм. Подобные соединения также выкладывают в каждом втором ряду кирпичей, однако, учитывая немалые размеры современных стеновых материалов, в последнее время кладка анкеров выполняется в каждый ряд стены. Кроме того, они должны заводиться в кладку стены и дымовой трубы минимум на 20-сантиметровую глубину.

Проводка дымовой трубы через перекрытия. В случае если кирпичная дымовая труба стоит отдельно и является самонесущей конструкцией, между перекрытием и ней обязан быть компенсационный шов. Если же кирпичная дымовая труба являет собой фрагмент несущей стены, можно возвести опирающиеся на нее балки перекрытия (толщина стены при этом составляет полкирпича), но при условии, что перед этим будут произведены статические расчеты.

Преимущества прохода через стену

  • Экономия места, т.е. полезной площади;
  • Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
  • Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
  • Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
  • Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
  • В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

  • несущая. Одной из стенок дымохода будет являться стена помещения;
  • отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

↓ Обязательно изучите рекомендованный материал по теме ↓

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

  • на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
  • отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
  • «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

Прямоугольный дымоход из кирпича — лучший вариант

флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

  • Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
  • Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

  • Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

  • Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход  — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

  • мощность котла влияет на диаметр трубы дымоотвода;
  • помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
  • в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.



Как сделать дымоход через стену

Для самостоятельного проведения работ необходимо запастись следующими материалами и инструментами:

  • хомуты и уголки;
  • алюминиевая лента;
  • герметик, стойкий к высоким температурам;
  • заклепочник;
  • дрель и сверла;
  • болгарка.

Дымоход по наружной стене — основные элементы

Самым главным элементом является отопительный прибор — котел, печь, дымоход, который напрямую влияет на основные параметры дымохода. Для возможности регулирования движения дыма необходимо реализовать отводы. Соединительные колена должны иметь указанную характеристику угла отклонения направления дыма.

Части отвода соединяют между собой с помощью вольфрамового электрода. В зависимости от конструкции и длины дымохода, количество элементов может быть совершенно разным. На данном этапе работ устанавливаются смотровые окна и заслонки. По желанию, заслонки можно установить в переходах, отводах или трубах. Здесь гораздо важнее помнить, что заслонки устанавливаются так, чтобы они не соприкасались со стенами трубы. В противном случае под действием высоких температур заслонку может заклинить.

Кроме того, понадобиться подставка под тройник. Используется труба дымохода из нержавейки квадратного сечения. Закрепляют подставку к стене с использованием дюбелей

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом.

Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции. Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Трубки для отвода конденсата или окна для ревизии устанавливаются в нижней или боковой части тройника. После сбора всех элементов, дверцу окна садят на силикон. Сами тройники могут быть цельными, сборными или проходными. В зависимости от типа их подключают под разными углами.

Для правильного монтажа дымохода следует использовать кронштейны. Их можно создать самостоятельно. Для этого берут трубы нержавеющие для дымохода

Так как важно выполнять требования пожарных норм, то на этом этапе важно правильно соблюсти расстояние от стены к дымоходу.

Параметры

Прежде чем заниматься установкой сэндвич-трубы через стену, нужно правильно определить диаметр и высоту дымохода. Параметры:

  1. Диаметр трубы должен соответствовать или быть больше, чем диаметр выходного патрубка котла. Поэтому вначале приобретают котел, а только потом выбирают дымоотвод.
  2. Высоту дымохода определяют в зависимости от места его расположения. Для невысокого дома выход дымоотвода на улицу делают на высоту не менее 5 м. Если здание высокое и расстояние между дымоотводом и коньком составляет свыше 3 м, конструкцию устанавливают ниже уровня конька под углом в 10°. При расстоянии 1,5-3 м монтаж производится на одном уровне с коньком. Если расстояние меньше 1,5 м, то конструкцию возвышают на 500 мм над коньком.

Это оптимальные параметры дымохода, при которых создается качественная тяга.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Правила монтажа дымохода через стену своими руками

Дымоотведение будет эффективным, если соблюдать основные правила:

  1. Для хорошей тяги необходимо поднять трубу выше конька.
  2. При длинной части дымопровода (более 10 м) топливо будет быстро прогорать, при короткой (менее 5 м) не будет интенсивного горения.

Как же лучше вывести трубу от печи через стену, рассказывают специалисты. Основные этапы монтажа дымоотводной системы указаны в пошаговой инструкция.

Для хорошей тяги необходимо поднять трубу выше конька.

Схема монтажа сэндвич-дымохода

Монтаж дымохода из сэндвич-труб через стену производится согласно нормативам:

  • Внутри помещения без стока конденсата;
  • Снаружи – «по конденсату», образующаяся влага стекает в водосборный стакан.

Схема подбирается под конкретное помещение, учитывается оформление интерьера. Прокладку сэндвич-дымохода с проходом через стену можно выполнить самостоятельно.

Схема подбирается под конкретное помещение, учитывается оформление интерьера.

Подготовительный этап

Прежде, чем поставить теплогенератор, изолируют основание цементом или жаропрочным металлом. Собирают все комплектующие, сэндвич-система состоит из многих элементов, необходимо подготовить полный сэндвич-комплект. Потребуются поворотные фитинги для формирования колен. Закупают утеплитель с запасом. Рекомендуется прокладка фольгированного слоя к внутреннему контуру. Потребуются метизы для установки крепежных элементов. Стыки фиксируют хомутами.

Рекомендуется прокладка фольгированного слоя к внутреннему контуру.

Основные этапы установки

После определения места расположения трубы устанавливают теплооборудование. Затем в стене делается отверстие чуть больше наружного диаметра сэндвича. Монтируется соединительный патрубок, дымоход присоединяется к отопительному оборудованию через тройник. На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.

На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.
