Возведение гаража из профнастила (профлиста) своими руками

Тип крыши для гаража

Гараж из профнастила — достаточно простая в конструктивном плане постройка, поэтому возводить на ней сложную крышу нет смысла. Традиционная односкатная либо двухскатная крыша будет являться оптимальным вариантом для такого строения.

Односкатная

Скат может располагаться, как в длину, так и в ширину. Специалисты рекомендуют сторону гаража, которая выше развернуть против ветряной стороны

Особых трудностей при монтаже односкатной крыши нет, важно лишь правильно выставить уклон, который будет обеспечивать самостоятельный сход снега и воды

Односкатная крыша гаража — варианты уклона

Двухскатная

Двухскатная крыша помимо привлекательного внешнего вида, имеет более надежную, прочную конструкцию, а также улучшенную естественную систему вентиляции , так как длина вытяжной трубы будет больше.

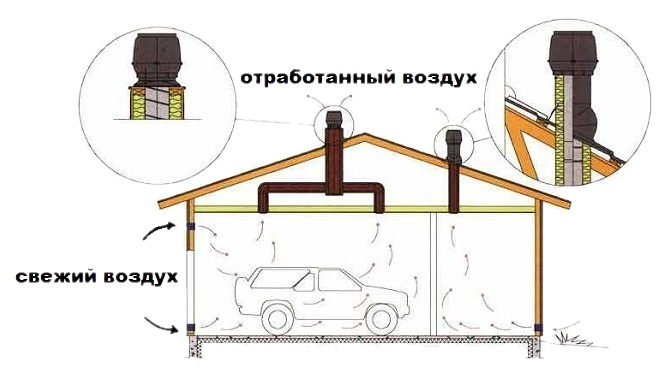

Схема движения воздуха при естественной вентиляции

К тому же есть возможность обустроить чердачный этаж под небольшое хозяйственное помещение. Конечно это повлечет за собой небольшое удорожание в цене, однако эстетика и дополнительное пространство стоят того.

Качественное утепление и особенности утепления гаража из профнастила

Достоинства сборных конструкций в том, что их можно устанавливать практически на любой площадке, даже без устройства ленты фундамента. С одной стороны это хорошо, так как позволяет построить красивый и надежный гараж за один день. Но есть важные нюансы, которые обязательно надо учитывать еще на стадии строительства гаража из этого материала:

Для утепления такой конструкции достаточно поставить уплотнители на ворота и тщательно герметизировать все движущиеся детали (петли, периметр ворот и места прилегания створок)

Современные сборные гаражи из листов профнастила с утеплителем, который размещен внутри намного удобней, но и стоят дороже. Для утепления такой конструкции достаточно поставить уплотнители на ворота и тщательно герметизировать все движущиеся детали (петли, периметр ворот и места прилегания створок).

Особенности выбора утеплителя

Для теплоизоляции такой конструкции гаража можно выбрать следующие материалы:

пенопласт – недорогой и легкий материал, монтаж которого можно выполнить быстро и просто. Толщину листа пенополистирола выбирают в зависимости от климата региона, для юга достаточно 20 мм толщины, а для северных районов – минимум 40 мм. Материал имеет средний класс пожарной безопасности, поэтому необходима дополнительная финишная защитная отделка – штукатурка, плиты ОСБ.

минеральная вата – негорючий теплый материал, для утепления листов профнастила лучше выбирать минеральную базальтовую вату в плитах с фольгированным теплоотражающим слоем. Минус минеральной ваты – при намокании она теряет свои изоляционные свойства, поэтому обязательно выполнить качественную гидроизоляцию и устранить все мостики холода.

напыляемый пенополиуретан – создает полностью герметичное прочное изоляционное покрытие, устойчивое к действию влаги, перепадов температур и плесневым грибкам. Единственный минус материала – стоит дорого, но для утепления ворот гаража – это идеальное решение;
подложка для линолеума из полиэтилена с фольгированным покрытием – легкий, прочный и надежный материал для утепления, можно монтировать своими руками на любой универсальный водостойкий клей прямо к стене

Стоит материал недешево, но гарантирует удобную и быструю теплоизоляцию гаража.

Бюджетный и надежный популярный материал для гаражей из профнастила – пенопласт и минеральная вата. Если правильно выполнить монтаж, соблюдая технологию теплоизоляции, то можно сократить до нуля потери тепла в гараже.

Уход и эксплуатация за гаражом из профтрубы

Чтобы построенный гараж служил долго и не потерял привлекательность, за металлопрофилем и облицовкой нужно ухаживать.

Профнастил – «мягкий» материал, он деформируется и покрывается вмятинами даже от ударов средней силы. Необходимо защитить облицовку от механического воздействия. Независимо от вида покрытия стен и кровли гаража его можно испортить острыми предметами, на профнастиле в поцарапанных местах металл ржавеет. По этой причине царапины и сколы защитного покрытия нужно сразу обработать антикоррозийным составом. Внутри гаража стены и потолок утепляют, после чего отделывают пластиковым профилем, плитами ОСБ или фанерой.

Иногда нужно дополнительно улучшать защиту гаража от шума с улицы. Но новые шумозащитные материалы стоят дорого

Необходимо уделить внимание дверям — их устанавливают по уровню так, чтобы они самостоятельно (под своим весом) не закрывались и не открывались

Гаражи, в основе которых используется металлический каркас из профильной трубы, получаются очень прочными. Его можно построить (при наличии слесарных навыков) без привлечения специалистов. До работы необходимо определиться с конструкцией и набором нужных деталей и конструктивных элементов.

Изготовление каркаса

Для гаража каркас лучше сварить их профильной трубы или швеллера. Первым по периметру фундамента укладывают стартовый профиль, приваривая его к угловым опорам. К нему приваривают промежуточные стойки одинаковой высоты с угловыми опорами. Сверху их соединяют профилем, который будет служить основанием стропильной системы. Всю конструкцию усиливают угловыми распорами.

Гаражные ворота сваривают из уголка сечением 50 мм2 и крепят петлями к основным опорам. По всему каркасу гаража и воротной раме шагом 500 мм прикручивают саморезами поперечные ребра жесткости из металлических планок.

Последними сваривают фермы. Их конструкция зависит от того какая будет крыша, одно – или двускатная. Фермы крепят к верхнему горизонтальному профилю, соединяя между собой планками обрешетки. Кровля из профнастила требует определенного шага обрешетки, который можно рассчитать по таблице:

Если была выбрана двускатная крыша, в финале должна получиться конструкция как на этом фото:

Устанавливаем крышу

До того, как класть кровельный материал, нужно утеплить крышу и создать гидроизолирующий слой. Вариантов существует довольно много, самый простой: на каркасную часть конструкции по верху стен (не по скату, а именно по горизонтальной части) набиваем доски, можно с определенным шагом. К ним крепим листы теплоизолятора. Затем на скатной части кровли крепим гидроизоляцию, например, недорогой рубероид или другой рулонный материал. А уже сверху кладем наружный кровельный слой.

Самый простой вид крыши для гаража — односкатный. Если вам удастся найти лист профнастила, который закроет всю поверхность, то это будет просто идеальный вариант. Если же нет, то придется класть листы один на один с нахлестом минимум в полторы волны по горизонтали и 15–20 см по вертикали. Обязательно нужно предусмотреть свес кровли минимум в 4–5 см. Замечательно, если стекая с кровли, вода будет сразу падать в отводящие желобки ливневки.

Укладывать профнастил нужно так, чтобы «горб» волны был параллелен фронтальной стене гаража, то есть, мы образуем удобный скат для воды. Листы крепятся к нашему каркасу снизу вверх. Сперва их наживляют по диагонали, а затем прочно крепят саморезами с прокладками по гребню волны с шагом 30–50 сантиметров.

Если крыша двускатная, то после того, как мы с обеих сторон положим профнастил, в коньковой части его листы необходимо подрезать, чтобы было удобно устанавливать конек — должно получиться нечто вроде печатной буквы «Л». Во время закрепления конька все стыки нужно тщательно промазать герметиком.

Как правильно выбрать профнастил

Профилированные листы из оцинкованной стали, покрытые пуралом либо полиэстером, являются уникальным строительным материалом, подходящий и для крыши, и для каркаса строения. Он влагоустойчив, не подвергается коррозии при правильной обработке, устойчив к перепадам температуры.

Его жесткость обеспечивается многочисленными ребрами жесткости различной величины, которые противостоят деформации.

Размеры каркаса гаража.

С целью постройки гаражей, небольших строений зачастую применяют следующие виды профнастила:

  1. Несущий пофнастил.
    Маркируется большой буквой Н, которая означает, что материал имеет повышенную прочность и устойчивость. У него есть дополнительные бороздки, которые добавляют жесткость конструкции. Несущий профнастил универсален, поскольку из него можно строить крышу, стены гаражей, ангаров и контейнеров. В связи с этим отпадает необходимость приобретения других материалов.
  2. Несуще-стеновой профнастил.
    Маркировка НС. Данный кровельный материал считается не менее надежным, несмотря на то, что он имеет меньшую толщину основания, меньшую высоту гребней и, соответственно, меньшую жесткость. Он хорошо себя показывает в строительстве малогабаритных строений. Достоинством является невысокая стоимость материала и его доступность.
  3. Стеновой профнастил.
    Маркируется буквой С. У такого типа листа меньшая высота рифлений и толщина. Он используется с целью обшивки стен, а вот для крыши совершенно не подходит, потому что плохо отводит влагу и чем более крыша пологая, тем хуже. Такой профлист необходимо часто крепить, а в ветреную погоду он очень «шумный» из-за маленького коэффициента жесткости.

Очень важно, чтобы гараж из профильного листа обладал устойчивостью к проникновению влаги, коррозии и представлял собой мощное и надежное укрепление. С этой целью в строительстве часто применяют марки Н114 или Н60

Небольшие гаражи можно строить из листа марки С44.

В ходе разработки в проект стоит заложить термоизоляцию, поскольку у профнастила высокая теплопроводность и холодной зимой либо жарким летом в нем находиться некомфортно.

Листы защищают следующими веществами:

Цинковая защита

Цинк хорошо защищает и продлевает срок службы металла, и чем он толще, тем лучше. В зависимости от толщины слоя существует 3 класса листов: бизнес, стандарт и премиум. Класс определяет, сколько цинка находится на одном квадратном метре материала.

Бизнес класс – 126-220 г/м2, стандарт класс – 275 г/м2, премиум класс – свыше 275 г/м2 . Эти данные можно узнать в сертификате качества, выдаваемом на партию продукции.

Лакокрасочная защита

Лак наносится на поверхность порошковым напылением и является достаточно хорошей защитой. К тому же выглядит достаточно эстетично благодаря разнообразной палитре красок.

Но у лака есть свой недостаток – по истечении определенного времени он теряет свои свойства и потом требуется перекрашивать покрытие, что приводит к дополнительным расходам.

Полимерная защита

Она лучше лакокрасочной, но и здесь есть нюансы, какой именно полимер использован. Полиэстер наносится толщиной 20-35 микрон и является надежной и недорогой защитой. Он отлично противостоит сложным погодным условиям и имеет хорошую стойкость цвета.

Пластизол обладает хорошими физическими и эксплуатационными характеристиками, достаточно устойчив к механическим нагрузкам. Наносится слоем толщиной 200 микрон. Пурал напыляется слоем 50 микрон и способен выдерживать большие перепады температур. Он стойкий к царапинам, сколам и вмятинам, не выгорает под солнцем.

Материал ПВДФ – отличное стойкое покрытие, которое при толщине всего 27 микрон имеет все достоинства вышеперечисленных материалов. Данный материал можно смело использовать в агрессивной среде, к примеру, на морском берегу. А если постелить его на крышу, то срок ее службы практически не имеет предела.

Как видим, выбор материала достаточно сложен и на вид определить, какой именно тип покрытия используется, не всегда сможет даже специалист. На помощь придёт сертификат качества с подробной информацией об изделии. Из него можно узнать размеры, вес профнастила, дополнительные свойства, вид материала и тип его покрытия.

Подробности

Изготовление каркаса

Если у вас нет аппарата для сварки, или вы не умеете им пользоваться, лучше применять П-образный профиль оцинкованного типа размером не менее 5*5 см. Его нужно нарезать до требуемого размера и собирают посредством болтов. Каркас можно изготовить из деревянного бруса размером 8*8 см, и если для вас такой материал доступнее или дешевле. Не забывайте его обрабатывать средством от воздействия гнили, огня, вредителей древесины и плесени. Для прогонов и стоек кровли для экономии можно применять материал с сечением 4*4 см с толщиной 0.2 см, если сварку будет проводить специалист. Новичкам будет сложно варить такой тонкий материал.

Установка гаража

Малоопытным строителям рекомендовано делать крышу гаража из профнастила своими руками именно односкатного типа, и она проще в изготовлении, но требуется учесть определенные нюансы. Односкатная кровля может быть изготовлена и в ширину, но более высокая сторона должна быть развернута по ветру, а в длину по направлению к задней гаражной стенке. Уклон ската чаще всего бывает 15 градусов, а это обеспечивает сток воды и сход снега. В регионах, где постоянно бывают сильные ветра, уклон не должен быть более 35 градусов, в обратном случае сильно уменьшается сопротивляемость ветру.

Двухскатная кровля имеет определенные минусы и плюсы. Крыша выглядит интереснее, прочнее, надежнее, еще она лучше вентилируется, ее можно применять в качестве чердака, но конструкция получится сложнее в изготовлении и будет дороже. В зонах климата, где выпадает много снега, лучше при строительстве применять двухскатную крышу со скатным углом 20 градусов

Каркас для нее проще сварить на земле, важно разметить стропильную первую форму в виде треугольника равнобедренного типа и укрепляют перемычками. В роли перекладин для каркаса кровли можно применять и железный уголок, профилированные трубы, деревянный брус, П-образный оцинкованный профиль, причем древесины обработана средством от огня, гнили, вредителей древесины, плесени

Обшитая металлическим профилем кровля будет легкой, и, если правильно сделать уклон ската, она не будет иметь дополнительную нагрузку от осадков.

Далее выстраивают каркас для ворот, режут уголок на детали требуемого размера под углом в 45 градусов, сварить раму и после усиливать уголками, для затворов и замков в требуемых местах приваривают металлические пластины. К опорным каркасным столбам требуется приварить одну часть петель, приложить к ним раму, отметить места для крепления второй петельной части и тоже приваривают. Для ворот сдвижного типа монтируют роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше устанавливать автоматику. Если бетон застыл, можно обшивать гараж профилированным листом, в обратном случае будет корежиться и каркас, и лист. Если габариты гаража не соответствуют стандартам листовых параметров, лучше заказать у производителей изделия требуемого размера, качества и цвета. Это сильно облегчить и ускорить работу, даже и места разрезов будут обработаны заводским методом. В обратном случае потребуются дополнительные инструменты – ножницы для металла и электролобзик.

Профилированный лист важно правильно прикрепить вертикально с накладыванием листов друг на друга в одну волну. Это обеспечивает лучший водный сток

Закреплять листы требуется с верхнего угла, и тогда их острые края не будут торчать. Для крепления применяют кровельные шурупы, и они помогут сохранить листы от коррозии и попадания воды за счет резиновой шайбы, которая является уплотнителем. Ими требуется закрепить каждую волну снизу и сверху на расстоянии не менее 0.5 метра и обязательно на стыке двух листов. На гаражные углы прикрепляют особые уголки через 0.25 метров. Если вы желаете изготовить утепленный гараж, площадь постройки уменьшается. Для утепления внутри гаража можно применять минеральную вату, пенополистирол (пенопласт) и напыляемый пенополиуретан. С пенопластом куда проще работать – 4 см толщины спасут и от зимней стужи, и летнего зноя. Материал будет входить между стойками, если их размер будет 1 метр, и это даст возможность сэкономить на сырье для изоляции от пара (мембрана пароизоляционного типа).

Последовательность работ

Для односкатной крыши гаража необходимо провести монтаж стропильной системы

Монтаж стропил

При возведении здания, высота несущих стен рассчитывается, опираясь на угол ската крыши гаража. На две противоположные стены разной высоты укладывается деревянный брус.

Затем на него монтируются стропила под определенным углом. Дерево должно быть высушено и обработано антисептическим составом. Конструкция должна выступать за края крыши гаража примерно на 20 см.

Гидроизоляция

На стропила проводится крепление гидроизоляционной пленки. Начинать работы нужно снизу-вверх. Нахлест полотна мембраны составляет около 10 см. Все стыки необходимо проклеить специальным скотчем. Так обеспечивается герметичность конструкции. При укладывании мембраны необходимо оставлять небольшое провисание чтобы в случае движений грунтов или проседания фундамента гаража пленка не прорвалась.

Надежность монтажа мембраны создается благодаря контробрешетке. Она также создает вентиляцию под кровельным покрытием.

Подготовка к креплению профлиста

Лучше всего на крышу гаража подходит профнастил Н или НС. Лист должен иметь по краю канавку, благодаря которой легко делать нахлест соседних листов. Это позволит не использовать герметик на продольном стыке. Также хорошо, когда длина листа совпадает с длиной ската гаража. В противном случае необходимо монтировать 2 и более рядов профнастила.

Чтобы разрезать лист на необходимую длину или ширину можно использовать следующие инструменты:

  • Ножницы по металлу.
  • Электрический резак.
  • Высокоскоростная пила с алмазным диском.
  • Ножовка.

Запрещено использовать болгарку с абразивным кругом, ведь при такой резке металл нагревается и защитное покрытие повреждается. Метал становится чувствительным к влаге и коррозии.

Для монтажа профнастила на гараж используются саморезы с резиновыми или полимерными шайбами. Они обеспечивают герметичность отверстий для крепления. Саморезы на крышу гаража из профнастила нужно подобрать в цвет металла.

Для безопасности и предотвращения получения травм материалом с острыми краями монтажные работы своими руками проводятся в безветренную погоду. Также необходимо пользоваться страховочными поясами и ограждающими перилами. Обувь не должна быть скользящей. Одежда не должна иметь свисающих элементов.

Крепление профлиста

Односкатная крыша гаража покрывается, начиная с любой стороны. Если монтируются больше одного ряда профнастила, начинать нужно с нижнего. Покрывая крышу гаража профнастилом своими руками нужно, чтобы край нижнего листа выступал за стропильную ногу на 3-4 см.

Нахлест соседних листов обычно делается в одну или две волны. Если длина ската больше, чем длина профнастила, необходим нахлест в 15-25 см. Для односкатной крыши с уклоном в 15-30° достаточно 15 см. Если угол ската меньше (12-14°), нахлест нужен больший — 25 см, ведь только так можно обеспечить защиту от попадания влаги в подкровельный материал.

Для односкатной крыши с меньшим уклоном необходимо использовать герметик.

Монтаж крыши начинается с выставления крайнего нижнего листа. Он прикрепляется не наглухо, а так чтобы бы его можно было подкорректировать. Затем с нахлестом в одну или две волны крепится второй лист. Вместе они выравниваются по свесу. Затем оба листа окончательно закрепляются при помощи саморезов.

Соединение соседних листов начинается с верхней части. Саморезы прикручиваются к карнизной планке в каждое второе углубление металла. Для крепления профнастила нужно примерно 6-7 саморезов на 1 м2.

По окончанию монтажа нижнего ряда односкатной крыши, нужно приступить к верхнему. Вертикальные стыки листов не должны совпадать, как показано на рисунке.

Завершающие работы

Когда вся поверхность крыши будет укрыта, необходимо установить торцевую и коньковую планки. Эти элементы будут создавать эффект завершенности кровельной конструкции. Также необходим коньковый уплотнитель. Герметизировать конек не нужно, так как это помешает вентиляции в подкровельном пространстве.

Этапы строительства гаража

Для того чтобы не допускать досадных ошибок, весь процесс рекомендуется разбить на несколько этапов и строго их придерживаться.

Наименование этапа
Содержание работ

Выбор места строительства

Не такой простой вопрос, как может показаться. Желательно, чтобы гараж был как можно ближе к въездным воротам – зимой меньше придется чистить снега. Но в то же время владельцам намного удобнее, чтобы гараж был близко к дому. Еще один момент – рядом с гаражом должны располагаться инженерные коммуникации, в крайнем случае хотя бы линии электропередач.

Выбор проекта

Самый простой проект – гараж на один автомобиль. Работы немного усложнятся, если под одной крышей с гаражом построить помещение для отдыха или небольшой склад для запасных частей, зимнюю резину и другой инвентарь. Гараж на два автомобиля сложнее и дороже одноместного

Важно
Во время выбора проекта нужно принимать во внимание не только сегодняшние пожелания, но и думать на перспективу.

Заготовка материалов, инструментов и оборудования

Для гаража лучше использовать профнастил типа «С». Это самые дешевые стеновые профилированные листы, толщина не более 0,5 мм
Но обращайте пристальное внимание на качество антикоррозионных покрытий

Почему прочность не играет важной роли? Потому что правонарушителям без разницы, какой толщины металл резать болгаркой, 0,45 мм или 1 мм. Такие профнастилы режутся современными инструментами как масло, никакой разницы по времени нет. А цена отличается более чем в два раза. От надежности антикоррозионных покрытий в основном зависит длительность эксплуатации гаража. Что касается металла на каркас, то достаточно купить профилированные трубы прямоугольного сечения с размерами 40×25×1,5 мм. Но это только рекомендация, для каркаса можно использовать почти любой прокат, в зависимости от показателей его физической прочности устанавливаются дополнительные упоры и распорки.

Строительные работы

Начинать нужно с подготовки площадки и фундамента. Только после того, как бетон наберет минимум 50% максимальной прочности, допускается начинать изготовление каркаса. Готов каркас – можно обшивать стены, накрывать крышу и делать ворота.

Пусконаладочные работы

Как и на всех металлических сооружениях, нужно повторно внимательно осмотреть все сварные швы и болтовые соединения, зачистить окалины и зазубрины, удалить ржавчину. Только после этого можно окрашивать внешние поверхности проката, регулировать открывание/закрывание ворот, заниматься подключением инженерных коммуникаций.

После того как все вопросы решены, материал закуплен, инструменты подготовлены, можно приступать к непосредственному строительству гаража из профнастила.

Составление проекта и сметы расходов

На этапе разработки проектной документации составляется комплексный наглядный чертеж с указанием используемых материалов и габаритов каждого элемента.

Подготавливая проект небольшого мобильного гаража, достаточно сделать план, состоящий из двух схем — чертеж каркасного элемента и зашивки. Для других построек требуется комплексный проект. На основании разработанной документации составляется финансовая смета.

Проекты гаражей из профнастила

Проектная документация содержит не только технические характеристики будущей постройки, но и внешний вид гаража

Разрабатывая проект, важно учесть стилистику окружающих зданий и ландшафтный дизайн, чтобы конструкция гармонично смотрелась на территории. Большое разнообразие цветовых решений профнастила позволяет выбрать необычный вариант и реализовать уникальный проект по собственным предпочтениям

Составление чертежа

Чертеж здания составляется с целью определения всех размеров. Для стандартной постройки требуется указать такие параметры, как длина, ширина и высота строения, наклон крыши и уровень пола. При создании проекта нужно учитывать, что часть внутреннего пространства придется на утеплительные и шумоизолирующие материалы.

Чтобы изобразить все эскизы, можно использовать линейку и соблюдать масштабирование либо сделать чертеж от руки. Для составления точного и подробного проекта следует прибегнуть к специализированным компьютерным программам, которые обладают функцией объемного моделирования конструкций.

Составление сметы

Подготовка сметы является заключительным подготовительным действием. Определив перечень всех затрат на материалы и инструменты, удастся скорректировать выделяемый бюджет. Стандартная смета на возведение гаража с применением профлиста включает:

  • полный перечень и объемы работ;
  • количество и стоимость стройматериалов;
  • расходы на транспортировку материалов;
  • накладные затраты;
  • итоговую стоимость материалов и запланированных монтажных работ.

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы

Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

Технология Особенности выполнения Недостатки
Использование железобетонной плиты Железобетонная плита привозится и монтируется на выбранное заранее место Высокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжка Раствор бетона выливают поверх заранее подготовленной подушки из песка, щебня Практически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плитки Поверх бетонной стяжки потребуется выполнить слой тротуарной плитки Популярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваями Нужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформы Чрезмерная сложность, необходимость выполнения сварных работ
