Как сделать громоотвод в частном доме своими руками

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

  1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
  2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
  3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Откуда появляются молнии

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Что такое гром

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Гром

Соответственно, сооружать не громоотвод, а молниеотвод.

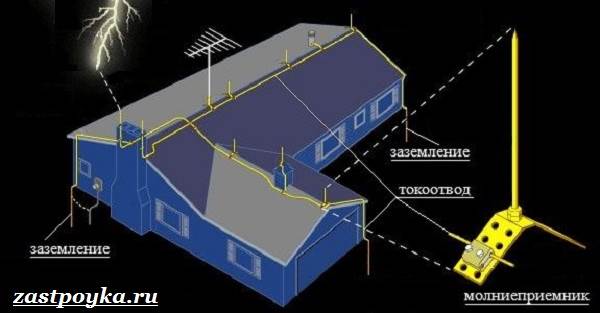

Молниеотвод

Контур заземления

Заключительный модуль громоотвода. Сразу стоит сказать, что для громоотвода должен быть свой контур. Его нельзя объединять с общим заземлением в частном доме. Это связано с тем, что импульс без особых усилий может пойти в домашнюю сеть питания, что сведет эффективность всей конструкции к нулю. Конечный модуль громоотвода представляет собой прямую или треугольную конструкцию, которая вкапывается в землю. Глубина погружения будет зависеть от качества грунта и близости грунтовых вод. В стандартной ситуации отрезки арматуры с длиной в 2 метра забиваются на глубине в 80 см и после этого соединяются металлическим уголком. В случае близости грунтовых вод штыри в контуре могут отсутствовать, а используется только сварной треугольник.

Обратите внимание! Требуемое сечение проводника, который будет использован в контуре заземления должно быть не меньше 100 мм2

Варианты громоотвода

Есть три варианта, как сделать молниеотвод в частном доме крытым профнастилом

Вертикальный стержень.

Самый распространённый и эффективный громоотвод. В основном представляет собой стальной штырь диаметром около 10 мм, высотой до 2 метров. Нередко, особенно в самодельных версиях, в качестве основы берётся металлоконструкции различного проката – уголок, прямоугольник, круг. Может крепится как на самом доме, так и на отдельно стоящем столбу в непосредственной близости. Грозовой разряд принимается только в одной точке, поэтому стержень подходит для сооружений с металлической кровлей небольшой площади.

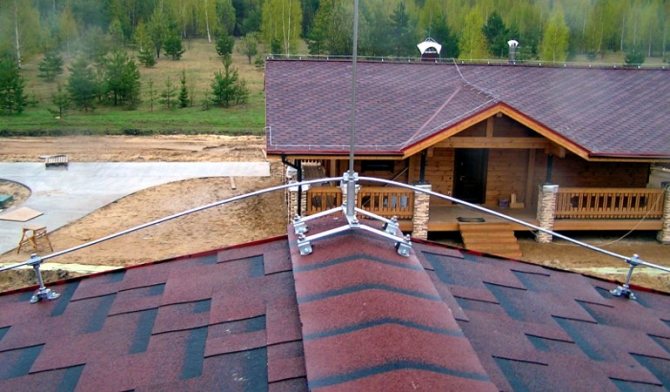

Трос по коньку.

Представляет собой трос, параллельно закреплённый на безопасной высоте (не менее 50 см) от конька с помощью небольших штырей на противоположных фронтонах. Хорошо подходит для кровли из шифера или иных не проводящих электричества материалов. При этом площадь сечения проводника-приёмника должна быть не менее 50 мм². Особенность такой системы в том, что с каждой стороны дома монтируется заземление. Однако плюс этого в том, что сектор защиты увеличивается – по всей длине крыши, а не в одной точке, как в первом случае.

Тросовый громоотвод Источник izion.pro

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Зачем нужна конструкция

Предсказать место удара молнией можно, но это довольно сложно, т. к. одновременно существует несколько точек, куда она может ударить. Желательно создать для нее приспособление, которое будет брать на себя основной удар. Такой конструкцией является громоотвод. Его задачей является прием высоковольтного электрического разряда и его рассеивание. При отсутствии громоотвода в частном доме может произойти непоправимое. Если разряд дойдет до сети питания дома, то выйдет из строя практически вся техника, которая подключена к электричеству. Кроме того, молния может привести к пожару.

Конструкция громоотвода не является слишком сложной, поэтому ее можно соорудить самостоятельно, затратив немного времени. Ниже будут описаны материалы, которые необходимы для всей конструкции. Их стоимость невысока, а некоторые из них уже могут быть в наличии на даче или в загородном доме.

Тросовая

Для этого молниеотвода необходим трос, который натягивается по коньку кровли, и подвешивается он на высоте полметра над уровнем установки конька. Для этого лучше всего использовать трос из оцинкованных проволочек с общим минимальным сечением 5-7 мм. Данная защита от молний применяется, если крыша дома покрыта шифером.

Трос натягивают вдоль конька и крепят к деревянным стойкам, установленным по краям конькового бруса. Если крыша длинная, то стоек может быть больше, главное соблюсти небольшой провис троса. Сильный провис недопустим, потому что таким образом уменьшается расстояние от конька кровли до молниеприемника. А оно не должно быть меньше 1 м. Способ крепления разнообразный, здесь важна прочность установки. Можно крепление провести хомутами (металлическими или пластиковыми), если трос тонкий 5-8 мм, то можно его просто завязать и дополнительно обвязать проволокой.

Гром и молния или зачем нужен громоотвод

В средних широтах европейского континента первомайские дни знаменуют собой начало сезона, когда дожди могут сопровождаться грозами. Большинство людей побаивается раскатов грома, вспышек молнии. И не беспочвенно. Статистика неумолимо показывает, что ежегодно в стране от удара молнии погибают десятки человек, еще чаще случаются пожары частных строений по вине грозового разряда и искр.

Громоотвод в частном доме актуален как для владельцев загородных коттеджей, так и для любителей провести время на даче. В силу особенностей электростатики, в последние десятилетия вероятность попадания электрического импульса при грозе немало возросла. Причиной тому обилие в домах электроприборов, электротехники, использующей эфирные каналы для обмена информацией. К тому же, как известно, молния скорее ударит в металлические предметы, если они есть рядом, чем в деревья. В современном жилье немало металлических предметов: металлическая кровля, антенна, защитный конус дымохода и др. Безусловно, в защите от молнии больше нуждаются деревянные постройки, но и при попадании в кирпичный дом, перечисленных фактов будет достаточно, чтобы возник пожар.

Вот несколько факторов, которые способны повлиять на решение – устанавливать или нет громоотвод в частном доме:

  • состав почвы;
  • высота участка над уровнем моря;
  • климатологические характеристики района (частота гроз, влажность воздуха и др.).

Может Вас заинтересует статья Подключение телевизионного кабеля к розетке.

Хотя в целом, целесообразность устройства громоотвода в частном доме сомнений не вызывает. При имеющейся возможности, лучше снабдить свое жилье и участок необходимой защитой.

Цены готовых

Купить сейчас можно абсолютно все, в том числе и громоотвод, цена на системы грозозащиты, а именно так называются эти конструкции в каталогах магазинов, зависит от сложности изделия и от производителя.

Многие магазины предлагают не только целые комплекты, но и отдельные элементы, нужные для конструкции – мачты, кронштейны-крепители, заземлители и так далее.

Тросовая молниезащита

Цены на принимающие разряд стержни, которые на ценниках названы мачтами, варьируется от 400 до 1300 рублей. Цены на держатели для проводящей ток проволоки колеблются от 78 до 120 рублей. Стоимость медных держателей-креплений для проволоки в среднем составляет 200-300 рублей.

Стоимость мачты начинается от 4000 и может доходить до 109 000 рублей. В среднем, стоимость полного комплекта системы защиты от ударов молнии составляет от 12000 до 168000 рублей, без стоимости монтажных работ.

Дорогие системы не отличаются тем, что они «как-то более надежно» принимают удары молнии, они отличаются более дорогими металлическими сплавами деталей, более устойчивыми к внешней среде, принцип же работы и составляющие элементы такие же, как и в дешевых устройствах.

Элемент заземления в земле для громоотвода

Ввиду единства принципа действия и простоты конструкции самого устройства, громоотводы действительно есть смысл собирать самостоятельно, к тому же, в качестве приемника совсем не обязательно устанавливать металлический прут или другую стандартную конструкцию, выполнить его функции может флюгер.

При чем практика совмещения флюгера и громоотвода была принята еще в начале 20 века, но подзабылась ввиду массовой типовой многоквартирной застройки при почти полном отсутствии индивидуального малоэтажного частного строительства.

Зачем нужен

Громоотвод на фото часто выглядит довольно-таки непривлекательно и многие «активно строящиеся» горожане полагают, что без него вполне можно обойтись. Если строительством загородного дома занимается серьезная строительная организация. То громоотвод все же появляется на крыше, но при самостоятельной постройке им пренебрегают очень часто.

При этом, говорить, что люди не понимают, зачем нужен дачный громоотвод – неправильно, просто многие полагают, что такая система защиты необходима в местности с частыми грозами, где-то ближе к югу и так далее. Отчасти это верно, чем севернее местность, тем менее активна молния во время грозы, и, соответственно, тем меньше шансов, что она ударит в дом.

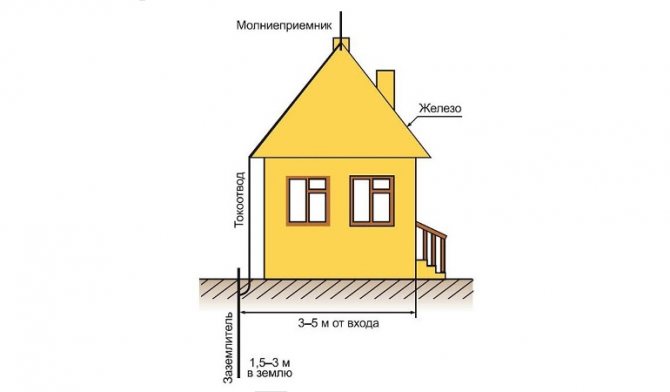

Схема громоотвода дома

Так же очень распространено мнение о том, что громоотводы как раз и притягивают удары молнии, как магнит железо. И в этом тоже есть часть истины – данные конструкции на самом деле «привлекают» молнию, без этого качества они просто не смогли бы функционировать. Однако «привлекают» ее они исключительно в тех случаях, когда разряд электричества с мощностью минимум в 200 ампер уже летит к постройке.

Что же касается редких гроз, то даже в Подмосковье удары молнии в дома происходят очень часто. Дело в том, что, экономя на установке громоотвода или же попросту считая его ненужным, большинство строящихся самостоятельно горожан не забывают устанавливать на крыше антенны.

То есть, при «близкой» грозе и отсутствии громоотвода, эту роль берет на себя антенна, а последствия удара молнии в спутниковую тарелку представить не так уж и сложно.

Хотя бы по этой причине, исходя из поговорки «береженого бог бережет» пренебрегать громоотводом нельзя, не зависимо от того, в какой климатической зоне находится здание, как часто бывают грозы и насколько велики статистические показатели МЧС ударов молнии в постройки в этой местности. Громоотвод нужен и для безопасности, и в качестве своеобразной «страховки» вложенных в обустройство дома денег.

Молниеотвод своими руками

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Внутренняя молниезащита

Вред, наносимый перенапряжениями, возникающими в электрических сетях при атмосферных электрических разрядах, может быть не так велик по сравнению с ущербом от разрушающего действия прямых ударов молнии в дом. Тем не менее, ущерб от порчи электроприборов и пробоя электропроводки также может быть значительным. Основными элементами внутренней защиты здания от воздействия грозовых разрядов являются устройства защиты от импульсных перенапряжений.

Основной принцип действия УЗИП заключается в создании электрической цепи для разряда импульса повышенного напряжения фаз на защитный заземляющий проводник. В различных устройствах это достигается двумя основными путями. Первый способ решения задачи заключается в том, что между фазным и защитным нулевым проводом создаётся воздушный промежуток, пробиваемый повышенным импульсом напряжения, который возникает при грозовом перенапряжении.

Так выглядят модульные УЗИП монтируемые в щит.

Устройства, содержащие пробиваемый воздушный промежуток называются разрядниками. Через электрическую дугу, горящую между контактами разрядника, протекает ток импульсного перенапряжения, разряжая импульс на землю. Таким образом осуществляется защита электрооборудования и проводки от повреждения импульсным током.

Более современный вид УЗИП вместо воздушного промежутка содержит нелинейный элемент — варистор. Варистор примечателен тем, что его электрическое сопротивление зависит от приложенного к нему напряжения. Включается варистор между фазой и защитным нулевым проводом. В штатном режиме работы при номинальном напряжении сопротивление варистора стремится к бесконечности, то есть, в этом режиме он является изолятором.

При возникновении импульса перегрузки, резкий скачок напряжения вызывает уменьшение сопротивления варистора, пропускающего при этом большой разрядный ток на заземляющую шину. Таким образом, как системы внешней, так и внутренней молниезащиты работают по принципу создания возможности беспрепятственного разряда опасного импульса на землю.

Сборка своими руками

Перед тем как сделать громоотвод в частном доме, необходимо определиться, какой тип молниеотвода выбрать. Если это штыревой вариант, то сам штырь необходимо установить не на кровельный материал, а на обрешетку.

После чего своими руками прокладывается токоотводящий провод. Если длины купленного куска проволоки или катанки не хватило, то можно провести соединение двух отрезков при помощи алюминиевого или медного контакта, который используется в воздушных линиях электропередачи. Расстояние между скобами – 1,5-2,0 м.

Сооружается заземляющий контур, к которому крепится токоотвод. Перед сваркой все стыки элементов нужно зачистить до металлического блеска. Если используется готовая молниезащита частного строения, то применяются в качестве соединения специальные приспособления на болтовых соединениях из цветного металла.

Устанавливая молниезащиту в собственном частном доме своими руками, необходимо понимать, что это элемент безопасности не только строения, но и людей, проживающих в нем. Поэтому не стоит проведение его монтажа откладывать в долгий ящик. Идеальное время для установки –возведение частного дома своими руками.

История молниеотвода

Земля, по сути своей, представляет огромный конденсатор. Одна обкладка – поверхность планеты и всего, что на ней находится. Другая обкладка выполнена из свободных зарядов в атмосфере. Воздух в этой системе играет роль диэлектрика. Именно его пробой и представляет собой молнию.

Осознав суть молнии как электрического процесса, изобрел и разработал устройство первого молниеотвода Бенджамин Франклин. Талантливый физик не смог развить свой дар в науке из-за бурной политической деятельности, благодаря чему его портрет изображен на стодолларовой купюре.

Тесла понял, что молния ударяет в самую высокую точку, связанную с Землей, по причине наименьшей толщины диэлектрика (слоя воздуха). В результате серии проведенных опытов, воздушный змей стал первым молниеотводом в истории. В России еще раньше подобные эксперименты проводил Ломоносов совместно с другим физиком Рихманом.

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

Защита Материал Сечение, мм Примечание
Естественный молниеприемник железо толщиной 4 мм * оцинковка/нержавейка
(кожух резервуара, труба) медь толщиной 5 мм *
алюминий толщиной 7 мм *
Специальный молниеприемник сталь 50 оцинковка/нержавейка
медь 35
алюминий 70
Токовод сталь 50 оцинковка/нержавейка
медь 16
алюминий 25
Заземлитель сталь 100 оцинковка/нержавейка
медь 50 трос
алюминий * не применяется
Проводник уравнительный железо 50 оцинковка/нержавейка
медь 16
алюминий 25

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.
