Настройка и регулировка водяного тёплого пола

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

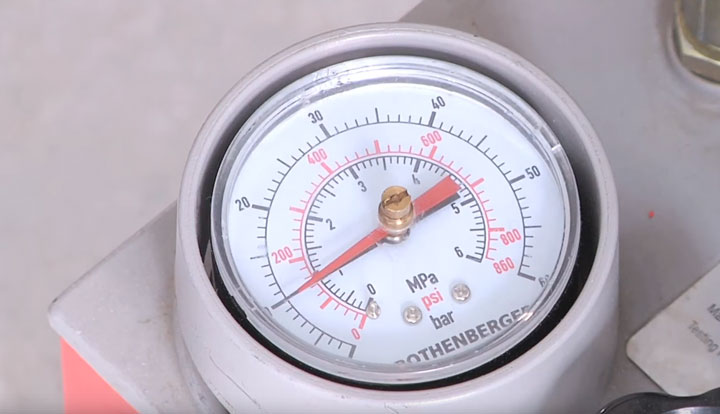

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Преимущества системы Валтек

  • Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
  • В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
  • Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.

Установка коллектора

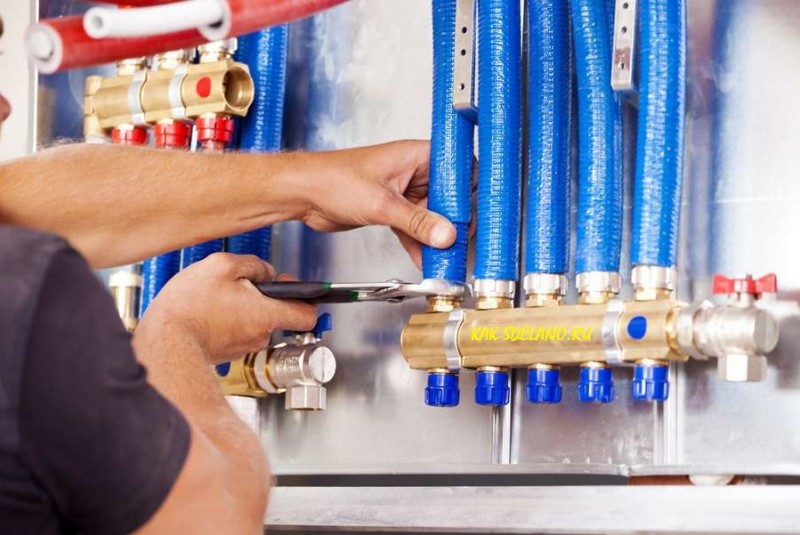

Коллектор управляет всей системой водяного пола. В нем располагаются все запорные клапаны, регулировщики расхода воды, возможность отвода воздуха и система аварийного слива жидкости.

Для установки шкафа в стене делается небольшая ниша (15 х 40 х 60 мм). Затем в уже установленный шкаф заводятся подающая и возвратная труба, на которые крепятся вентили. Затем к вентилям подключаются разветвители. Контуры подключаются к разветвителям сбоку при помощи фитингов.

Чтобы не подключать все трубы и вентиля самостоятельно, можно приобрести коллекторный шкаф в специализированном магазине. Обычно они продаются в полностью собранном и подключенном виде. Останется только подключить его к отоплению и к трубопроводу.

Нажмите чтобы увеличить

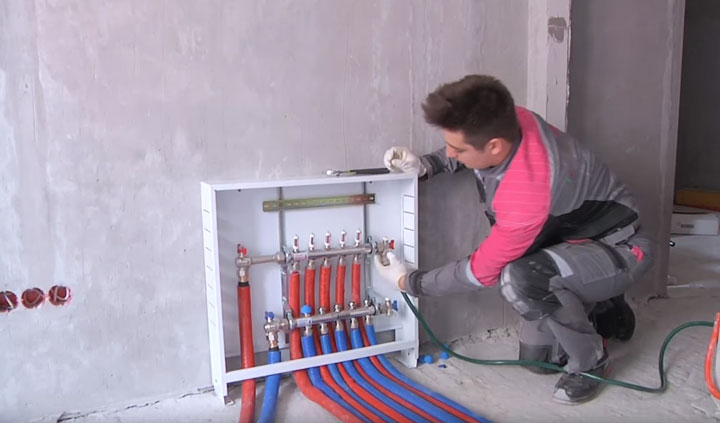

Как установить коллектор:

Укладка труб

Нажмите чтобы увеличить

После подготовки и утепления поверхности начинается закладка трубопровода для водяного пола. Правильно выполнить расчет положения труб крайне сложно. Обычно шаг укладки делают около 30 см, а там где предвидятся постоянные теплопотери и проветривания – до 15 см (у окна и двери). Наибольшее расстояние от стены до трубы – 7 сантиметров. Есть вероятность пропустить некоторые места, которые останутся холодными, и не будут прогреваться.

Нажмите чтобы увеличить

Обзор водяного пола:

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Технология подключение теплого пола к котлу

У котла пять выводов (если котёл двухконтурный, то есть, для системы отопления и горячего водоснабжения):

Выводы слева направо: 1 – выход из котла горячей воды в систему отопления (подача); 2 – выход из котла в систему горячего водоснабжения; 3 – подвод газа; 4 – вход холодной воды; 5 – обратка из системы отопления.

При подключении теплого пола к котлу следует обратить внимание на следующее (см. фото)

Все соединения трубопроводов с котлом разъёмные: с помощью накидных гаек и комбинированных муфт. На каждой трубе устанавливается шаровый кран.

Для подвода газа используется гофрированная нержавеющая труба.

В каждом котле есть подпиточный кран (снизу виден синий рычажок этого крана) для подпитки/наполнения системы отопления от системы водоснабжения:

Подпитка производится путём открытия данного крана, и затем по манометру на панели котла следим за давлением в системе (1-1.5 атм.):

На следующем фото блок безопасности, состоящий из автоматического воздухоотводчика, клапана и манометра:

Этот блок установлен для напольного котла (поскольку, мы помним, что настенные котлы всё это уже имеют встроенным).

Дальше на фото присоединение трубопроводов к напольному котлу (в соответствующих статьях по радиаторному отоплению об этом уже говорилось, поэтому здесь я не разбираю подробно, что есть что на изображении, да, думаю, что каждый, кто возился с сантехникой, трубами и т. п. причиндалами, без моих разжёвываний всё поймёт; тем не менее, даю ссылку на раздел, где вы можете прочитать про подключение и обвязку котлов подробнее. аж в трёх статьях):

Циркуляционный насос на обратке:

— и между насосом и котлом шаровый кран и виден расширительный бак (красный):

А это напольный котёл «Сигнал», подключенный к системе:

От котла идёт дымоход из жести.

На настенных же котлах обычно используется гофрированная труба:

Причина разницы в том, что у напольных отечественных котлов температура выходящих газов высокая, и гофрированные воздуховоды не выдерживают.

Вообще, схема подключения теплого пола к котлу (схема подключения трубопроводов) обязательно есть в паспорте котла. И чтобы правильно всё подсоединить, нужно просто внимательно прочитать паспорт.

подключение теплого пола к котлу

2013-2017 г. Copyright Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Нюансы монтажа труб

В процессе укладки труб необходимо соблюдать определенные правила:

Выполнять работы по монтажу труб следует с внешней стены помещения, поскольку она более холодная, чем все остальные.

Если со стороны наружной стены в комнату проходят трубы, то часть трубы от входа до стены следует утеплить.

Чтобы происходило постепенное снижение прогрева пола от наружной стены, в помещении используют метод монтажа трубных изделий змейкой.

Если в помещении, в котором укладывается теплый пол, все стены являются внутренними, то для решения задачи по равномерному нагреву пола используют монтаж по спирали в направлении от стенки к центру.

Труба должна проходить по спирали до центра помещения. При укладке следует придерживаться двойного шага между ними, а после этого её можно разворачивать и разматывать в обратном направлении до выхода из комнаты непосредственно к разветвителю.

Опрессовка системы водяного пола

После подключения всех трубопроводов к котлу отопления проверяют герметичность соединений. Для этого сначала осуществляют визуальный контроль, а затем проводят опрессовку напольных труб. Давление для этого процесса должно превышать номинальное не менее чем в 1,5 раза. Трубопроводы водяного тёплого пола находятся под напором до 40Мпа, следовательно, опрессовывать систему следует при 60Мпа. Для этого в проверяемый контур закачивают жидкость или воздух, предварительно перекрыв вентили, установленные на гребёнках. Допускается падение давления не более 20кПа за два часа. Водяной пол, подключенный к системе отопления с учетом всех правил и требований, будет надёжно и эффективно функционировать, обеспечивая тепло и уют в доме.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и низкой температурой циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственные котлы, которые могут работать в этом режиме — конденсационные газовые котлы. Но их устанавливают редко. Все остальные типы котлов производят более горячую воду на выходе. Однако запустить его с такой температурой в контуре нельзя — пол слишком горячий и это не комфортно. Для снижения температуры и нужных узлы смешивания. В них в определенных пропорциях смешивается горячая вода из подачи и менее горячая из обратки. Затем через коллектор на теплый пол подается в контур.

Коллектор для теплого пола со смесительным узлом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

  • распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
  • гребёнка обратки с термоклапанами вместо расходомеров;
  • автоматические воздухоотводчики;
  • краны с заглушками для подачи и слива воды из магистрали тёплого пола;
  • термометры температуры на входе и выходе;
  • запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

Как подключить теплый пол к котлу

  • Коллекторная схема подключения теплого пола
  • Полноценная система коллекторов
  • Соединение котла и теплого пола с использованием смесительного клапана
  • Соединение котла и теплого пола с использованием циркулярного насоса
  • Особенности подключения электрического теплого пола к котлу

Подключение теплого пола к котлу может быть выполнено самостоятельно. Перед тем, как подключить теплый пол к котлу, необходимо установить коллекторный шкаф и, собственно, выполнить устройство самого теплого пола.

Перед установкой теплого пола, необходимо установить коллекторный шкаф, после чего приступать к установке самого пола.

Подключение теплого пола к котлу: что нужно знать? Как правило, система подключается к настенному газовому котлу. Фирма-производитель при этом значения не имеет, т.к. процесс монтажа и работа всех котлов осуществляется по сходному принципу. Не имеет значения и то, выполняется ли подключение системы пола к котлу или у вас дома радиаторная система отопления. Однако в случае с водяным теплым покрытием подключение, как правило, производится именно к котлу.

Выводы следующие: выход из оборудования горячей воды в отопительную систему (подача), выход из оборудования в систему горячего водоснабжения, подвод газа, вход холодной воды и «обратка» из системы отопления.

У котла, используемого в таких системах, 5 выводов (если оборудование двухконтурное, то есть для системы горячего водоснабжения и отопления).

При подключении пола с подогревом к котлу необходимо обратить внимание на то, чтобы все соединения были разъемными. В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек

На каждую трубу устанавливается шаровый кран. В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения

В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек. На каждую трубу устанавливается шаровый кран

В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения.

Для самостоятельного подключения системы обогрева к котлу необходимо подготовить набор простых инструментов. Вам понадобится:

  • рулетка — 5-7 м;
  • плоскогубцы (пассатижи);
  • уровень;
  • разводные ключи;
  • обычные гаечные ключи;
  • набор отверток;
  • шлифмашинка;
  • паяльник;
  • перфоратор;
  • газовая горелка;
  • труборез.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

  • котел;
  • коллектор;
  • насос;
  • клапан для регулировки;
  • воздухоотвод;
  • клапаны;
  • фитинги;
  • шурупы;
  • шуруповёрт;
  • цемент;
  • песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

  • клапаны;
  • устройство для регулировки слива;
  • запасной слив;
  • воздух от воды.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

  • на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
  • к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
  • на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
  • подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
  • на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
  • из коллекторов выводят трубопровод 26*3 мм;
  • на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
  • затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
  • выводят трубу с горячей водой к котлу;
  • отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
  • прокладывают трубы с охлаждённой водой от коллектора к котлу;
  • лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
  • на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
  • проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Теплоизоляция

Выбор материалов для теплоизоляции осуществляют, ориентируясь на такие параметры, как:

  • тип пола;
  • площадь комнаты;
  • предназначение устанавливаемой системы обогрева.

При выполнении работ в помещении, в котором уже проведено централизованное отопление, теплый пол будет выступать как дополнительный источник тепла. Поэтому при выполнении работ по теплоизоляции можно использовать вспененный полиэтилен.

Если установка теплого пола будет производиться в комнатах двухэтажного дома, в котором отапливаемым является помещение нижнего этажа, то достаточной мерой для утепления будет укладка листов пенополистирола слоем толщиной от 25 до 40 мм. Или же можно использовать другой утеплитель такой же толщины.

При устройстве «теплого» пола в квартире, расположенной на первом этаже, при условии, что под ним в подвале нет отопления, для создания слоя теплоизоляции используют керамзит в качестве засыпки, а поверх него выполняют укладку пенополистирола. Также можно выполнять монтаж специального утеплителя, который предназначен именно для теплого пола. Особенность такой теплоизоляции состоит в том, что материал с внутренней стороны имеет проемы для укладки труб.

Когда слой утепления смонтирован, переходим к следующему шагу, который предполагает монтаж арматурной сетки. Она необходима для закрепления стяжки, посредством которой будет удерживаться вся система.

К арматурной сетке после завершения укладки можно прикрепить трубы, используя стяжку. Если у владельца нет возможности использовать арматурную сетку, то для закрепления труб применяются специальные полосы для крепежа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
