Магнитный пускатель

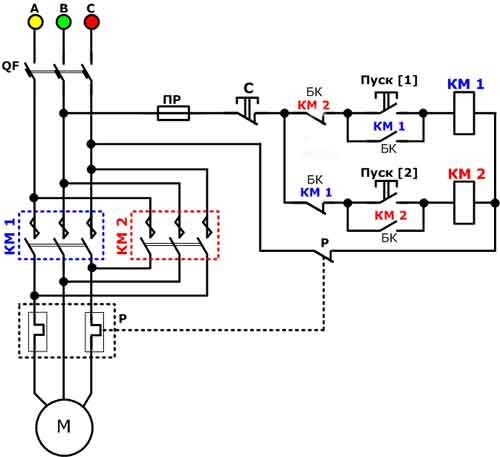

Схема подключения реверсивного пускателя

Принцип реверсивной схемы подключения аналогичен нереверсивной, кроме того что добавились еще один пускатель КМ2 и кнопка Пуск2.

Рассмотрим подробнее эту схему.

При включении автомата QF и нажатии кнопки Пуск1 напряжение подается на катушку КМ1, силовые контакты пускателя КМ1 замыкаются, двигатель включается. Также как и в случае нереверсивной схемы кнопка Пуск шунтируется нормально разомкнутым блок контактом КМ1. Блокировка пускателя КМ2 осущестляется нормально замкнутым контактом КМ1. При срабатывании пускателя КМ1 он размыкается.

Для реверса электродвигатель сначала отключается нажатием кнопки Стоп, которая размыкается и питание на катушку пускателя прекращается.

Для запуска двигателя в обратном направлении нажимаем кнопку Пуск2, напряжение подается на катушку КМ2, силовые контакты пускателя КМ2 замыкаются, двигатель включается. Шунтирование кнопки Пуск2 осуществляется блок контактом КМ2, а блокировка пускателя КМ1 — размыканием нормально замкнутого контакта КМ2.

Кроме электрической блокировки часто применяют также механическую блокировку, которая не дает срабатывать одному из контакторов, пока включен другой.

Схема включения магнитного пускателя

Давайте посмотрим на схему подключения магнитного пускателя с катушкой на 220 вольт с тепловым реле в схеме.

  • Фазный провод подключен к одному контакту кнопки «Пуск» (4);
  • Кнопка «Стоп» (5) закрыта, и фаза без препятствий проходит через неё;
  • Нулевой рабочий провод (N) проходит через тепловое реле (2) и подходит ко второму контакту магнитной катушки (6);
  • Жмем «Пуск» кнопку (4);
  • Тем самым, подаём фазный провод (L) на катушку (6);
  • Напряжение подается на сердечник, и электрический магнит пускателя, срабатывая, замыкает главные контакты пускателя (3);
  • Электропитание (электрический ток), попадает на двигатель.
  • Кнопка «Пуск» после нажатия отжимается, но блок контактов пускателя (7) остаются замкнутыми.
  • При нажатии кнопки «Стоп», цепь фаза-катушка-электродвигатель размыкается, и двигатель останавливается.

Искрение главных контактов гасится специальными дугогосителями расположенными в крышке кожухе, а контакты входа и выхода разделяются изоляционной траверсой.

Чем отличаются магнитные пускатели от контакторов

Оба прибора являются коммутационными, то есть управляют силовыми сетями. И чаще их устанавливают в систему запуска электродвигателей. И в том, и в другом приборе есть кроме силовых контактов хотя бы один, а чаще больше, который используется для цепи управления.

В остальном они различаются. Во-первых, по размерам и массе. Пускатели намного компактнее. При этом их вес намного меньше. К примеру, если взять в разные руки оба прибора одного номинала, то контактор в разы тяжелее. К тому же надо отметить, что контакторов, которые бы были рассчитаны на малые токи, просто не существует. Их в силовых сетях заменяют пускатели.

Во-вторых, все дело в конструкции. Контакторы – это приборы открытого типа. У них нет корпуса и крышки. Поэтому монтаж и подключение контакторов производят в специальных помещениях, которые обязательно закрываются на ключ. В такие помещения посторонним вход запрещён. К тому же они хорошо закрыты от атмосферных осадков. В конструкции контакторов присутствуют дугогасительные камеры.


Контактор для силовой цепиИсточник dc-electro.ru

Последних в пускателях нет. Но эта разновидность оборудована герметичным корпусом, закрытым крышкой. Есть модификации, располагающиеся в металлических кожухах. Поэтому пускатели можно устанавливать в любом месте, даже на открытом воздухе.

В-третьих, пускатель магнитный в своей конструкции имеет три пары силовых контактов. Поэтому основное их назначение – управление электродвигателями. Контакторы предназначаются для управления любого вида электрической цепи. Поэтому в них количество силовых контактов может варьироваться в диапазоне 2-4.

Других отличий нет.

Видео описание

В видео специалист рассказывает, чем отличается контактор от пускателя:

Коротко о главном

Пускатель магнитный – коммутационный прибор для управления силовой сетью. А именно пуск и остановка электрических моторов.

Устройство магнитного пускателя: три пары силовых контактов, катушка с сердечником, к которому присоединён якорь. Последний соединён с блоком подвижных контактов.

Подключение пускателя производят через кнопку пуск-стоп.

Пускатель хоть и выполняет функции контактора силовой сети, это не контактор, потому что от последнего сильно отличается формой исполнения и номиналом выдерживания силы тока.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В

Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В

Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

Подключение через тепловое реле

Основные виды и типы контакторов

Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.

По типу электрического тока коммутирующие устройства бывают:

  • постоянного тока – предназначенные для коммутации сетей постоянного тока;
  • переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.

По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные.

Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.

По наличию дополнительных систем:

  • без дугогасительной системы;
  • имеющие дугогасительную систему.

Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.

По типу управления контактором:

  • ручное (механическое) – оператор сам включает или отключает устройство;
  • с помощью слаботочной линии – коммутация происходит дистанционно;

По типу привода коммутирующие устройства бывают электромагнитные и пневматические. Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.

По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.

Отечественные модели популярных пускателей

В классификации пускателей наиболее популярны пускатели: ПМА, ПМЕ, ПМ 12. О них и как выбрать магнитный пускатель в следующих статьях.

Elesant.ru

Другие статьи раздела: Электромонтаж дома

  • Базовые нормативы электромонтажных работ
  • Вводной автомат. Расчет, выбор вводного автомата для квартиры
  • Кабели с бумажной изоляцией
  • Кабельный металлический лоток
  • Как выбрать стильный торшер
  • Как правильно выполнить монтаж электропроводки в бане
  • Как снизить цены на электромонтажные работы
  • Комплектация распределительного щитка, автоматы защиты, клеммы подключения
  • Магнитные пускатели: назначение, схема подключения
  • Монтаж электропроводки

Кнопка «Стоп».

Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. При этом в описании подобных АВ-2М пишется, да и на самом пускателе с такого же выпрямителя, я видел надпись В 50Гц. Вы правильно думаете. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели.

При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в В. Пускатель, это просто коммутационный аппарат, через который напряжение питания подается на обмотки электродвигателя. Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный бытовой автомат с током в 3А будет срабатывать сразу при пуске такого двигателя. Схема подключения двигателя с реверсным ходом Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях.
Подключение электромагнитного пускателя с катушкой на 220 вольт

https://youtube.com/watch?v=Wo6HKMpJQ6Q

Схема взаимоблокировки

Обычно эта схема применяется с двумя пускателями в паре для включения реверса двигателя или, к примеру, для ограничения работы одной функции, пока включена другая.

Питание на цепь управления подается на нормально замкнутый контакт кнопки “стоп” (КнС). Затем происходит разветвление на нормально разомкнутые контакты КнП “право” и КнП “лево”. Причем питание приходит на нормально разомкнутый контакт КнП “право” через нормально замкнутый контакт КнП “лево”. И наоборот. Сделано это во избежание одновременного включения обоих пускателей, как защита от случайных нажатий. Если пускатели включатся одновременно, то так как реверс работает из-за смены двух проводов, местами произойдет короткое замыкание, которое нанесет существенный вред контактным группам.

Затем провод, который подходит к нормально разомкнутому контакту КнП “право”, идет на вспомогательный нормально разомкнутый контакт пускателя. Затем с другой стороны этого пускателя подводится выход с КнП “право” и устанавливается перемычка, ведущая на контакт катушки. Второй контакт катушки пропускается через нормально замкнутый вспомогательный контакт второго пускателя. Делается это для перестраховки, чтобы исключить возможность одновременного включения пускателей. Питание второго пускателя устроено аналогичным образом. Прежде чем прийти на нормально разомкнутый контакт КнП “лево”, он пропущен через нормально замкнутый контакт КнП “право”. Затем похожим образом он подключается ко второму пускателю. С одной стороны нормально разомкнутой контактной группы подводится провод, идущий до КнП “лево”, а с противоположной стороны — который идет после КнП “лево”. Устанавливается перемычка, ведущая на контакт катушки. Второй контакт катушки пропущен через нормально замкнутый контакт первого пускателя.

В заключение можем сказать, что методов использования пускателей великое множество. Мы привели самые широко распространенные, которые используются на производствах, а также могут быть полезны в быту. В любом случае, как бы вы ни использовали устройство контактора, магнитного пускателя, перед покупкой следует рассчитать ток, который будет проходить через его силовые контакты, установить рабочее напряжение катушки, род тока. Также стоит предусмотреть пыле- и влагозащиту пускателя от вредных факторов окружающей среды. Обязательно необходимо осматривать пускатели планово и внепланово, когда оборудование, которое он питает, пришло в негодность. Иногда именно пускатель является причиной поломки оборудования.

Источник

Устройство магнитного пускателя

Конструктивно магнитный пускатель состоит из сдвоенного корпуса, верхней части, в которой находится подвижная часть магнитопровода (якорь) с прикрепленной траверсой с подпружиненными подвижными контактами и неподвижные контакты и нижней части, в которой находятся катушка управления, возвратная пружина и неподвижная часть магнитопровода (сердечник) с короткозамкнутыми витками, необходимыми для уменьшения вибраций.

При подаче напряжения в катушке управления возникает электромагнитное поле, под воздействием которого якорь притягивается к сердечнику, замыкаются главные и вспомогательные контакты. При снятии напряжения катушка обесточивается, якорь под действием возвратной пружины возвращается в исходное положение, контакты размыкаются и цепь обесточивается.

Степень защиты

По этому параметру однофазные и трехфазные модели разделяют на три основные группы по международной классификации стандарта IP

  • Открытое исполнение (IP00) не обеспечивает защиту от внешних воздействий. Допустима установка в специальных шкафах или помещениях с контролируемым температурным режимом и ограниченным уровнем влажности.
  • Оборудование категории IP40 подразумевает наличие корпуса с отверстиями. Разрешена эксплуатация в неотапливаемых комнатах, но надо обеспечить защиту от влаги.
  • При маркировке IP54 изделие можно устанавливать на открытом воздухе. С помощью навеса предотвращают прямое попадание солнечных лучей и атмосферных осадков.

Советы по монтажу магнитных пускателей

При монтаже магнитных пусковых устройств с тепловыми реле необходимо устанавливать с минимальной разностью температур окружающей среды между электродвигателем и магнитным пусковым устройством.

Нежелательна установка магнитных устройств в местах подверженных сильным ударам или вибрациям, а также рядом с мощными электромагнитными аппаратами, токи которых превышают 150 А, так как они при срабатывании создают довольно большие удары и толчки.

Для нормальной работы теплового реле температура окружающей среды не должна превышать 40 С. Также не рекомендуется установка рядом с нагревательными элементами (реостаты) и не устанавливать их в наиболее нагреваемых частях шкафа, например вверху шкафа.

Сравнение магнитного и гибридного пускателя:

Характеристика приборов

Выпускаемые производителями магнитные пускатели отличаются друг от друга по назначению, отсутствию или наличию кнопок управления, тепловых реле, степени защиты и другим характеристикам.

Самыми популярными можно назвать следующие серии устройств:

  1. ПМЛ. Эта аббревиатура говорит о том, что устройство предназначено для двигателей с закороченным ротором и печей со слабой индуктивной нагрузкой.
  2. ПМА. Этот пускатель предназначен для асинхронных трёхфазовых электродвигателей переменного тока.
  3. ПМЕ. Реверсивное подключение асинхронных трёхфазовых электрических двигателей с короткозамкнутым двигателем осуществляется при помощи моделей этой серии.
  4. КМИ. Работает в тех же режимах что и ПМЛ, а также при подключении питания напрямую осуществляет пуск асинхронных двигателей.

По току нагрузки главных контактов электромагнитный пускатель бывает:

  1. Первой величины. Ток нагрузки 10 А и 16 А.
  2. Второй величины. С током нагрузки 25 А.
  3. Третьей величины — 40 А.
  4. Четвёртой величины — 63 А.

Напряжение цепей управления должно соответствовать рабочему напряжению катушки. Это может быть 24 В, 220 В, 380 В.

Количество контактов в схеме управления соизмеримо числу дополнительных контактов пускателя. Размыкающие и замыкающие контакты считаются отдельно.

Исходя из степени защиты устройство бывает:

  • пылевлагозащищенного исполнения;
  • защищённого исполнения;
  • открытого исполнения.

Первые используются при наружной установке. Вторые устанавливаются в неотапливаемых помещениях с минимальным количеством пыли, с отсутствием предпосылок попадания влаги. Третьи устанавливаются в закрытых шкафах.

Модель с тепловым реле устанавливается тогда, когда электродвигатель по своим режимам может испытывать перегрузки.

Реверсивный электромагнитный пускатель используется для регулирования реверсивного электродвигателя. Такой прибор содержит шесть силовых контактов, две электромагнитные катушки, механическую блокировку.

По износостойкости приборы выпускают 3-х классов:

  1. Класс, А — наивысшая коммутационная износостойкость;
  2. Класс Б — средняя коммутационная износостойкость;
  3. Класс В — низкая коммутационная износостойкость.

На корпусе модели производитель должен указать: величину пускателя, коммутируемые токи, рабочее напряжение, мощность нагрузки, соответствие ГОСТу или ТУ.

Схема подключения нереверсивного пускателя

QF — автоматический выключатель

KM1 — магнитный пускатель

P — тепловое реле

M — двигатель

ПР — предохранитель

С-Стоп, Пуск — кнопки управления

При включении автомата QF и нажатии кнопки Пуск, питание с фазы B поступает на катушку управления пускателя. На другой вывод катушки питание приходит с фазы C через нормально замкнутый вспомогательный контакт теплового реле.

После того как нажали кнопку Пуск, замыкаются разомкнутые силовые контакты пускателя и питание через замкнутые силовые контакты теплового реле подается на электродвигатель. В случае перегрузки электродвигателя тепловое реле сработает и своим вспомогательным контактом разорвет цепь питания катушки пускателя.

Для того, чтобы при работе не нужно было все время удержать кнопку Пуск, ее шунтируют нормально разомкнутым контактом БК. При срабатывании пускателя контакт замыкается и ток на катушку потечет уже через него. Это так называемая схема самоподхвата.

Отключается двигатель нажатием кнопки Стоп — нормально замкнутый контакт Стоп размыкается и питание на катушку пускателя прекращается. При этом сердечник пускателя возвращается в исходное положение, силовые контакты размыкаются и двигатель обесточивается.

Тепловое реле в схеме применяется для защиты электродвигателя от токовых перегрузок ( например в случае заклинивания ротора), а также в случае обрыва одной из фаз. При срабатывании теплового реле разомкнется нормально замкнутый контакт Р и цепь обесточится.

Устройство магнитного пускателя. Из чего он состоит?

Конструкция магнитного пускателя не отличается особенной сложностью. Она состоит из подвижной и неподвижной части, где компоненты зависят от конкретной модели, если опираться на аппараты серии ПМЕ, то можно определить основные составляющие изделия:

  • контактные пружины, мостики и пластины;
  • пластмассовая траверса;
  • якорь;
  • обмотка;
  • неподвижная часть сердечника ш-образной формы;
  • дополнительные контакты.

Контакторы могут быть конструктивно дополнены амортизаторами, позволяющими смягчить удар во время запуска аппарата. Прежде всего это относится к серии устройств ПМ12 или к конкретной модели ПАЕ-311, где амортизатор визуально представлен на схемах в технической документации.

Важно различать реверсивный и нереверсивный аппараты. Первый отличается тем, что способен изменить направление вращения двигателя, наряду с его основными функциями: пуском, остановкой и защитой

Какой вариант подходит для электродвигателя определенных характеристик следует уточнить у специалистов.

Что такое пускатель

Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Самое главное, что вы должны понять из этого определения:

Пускатель – это не одиночное устройство, это комбинация нескольких устройств, необходимых для пуска и остановки двигателя.

Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.

Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.

Все это и превращает обычный контактор в пускатель.

Исходя из этого и выводится главное правило, как отличить контактор от пускателя:

контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат

пускатель – это комбинация коммутационных устройств

Выходит, что контактор это всего лишь одна из частей комбинации или иными словами – часть пускателя.

Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.

https://youtube.com/watch?v=rD5su50hY9w%3F

Источник — Фарадей

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
