Как выполнить монтаж отопления из полипропиленовых труб

Содержание:

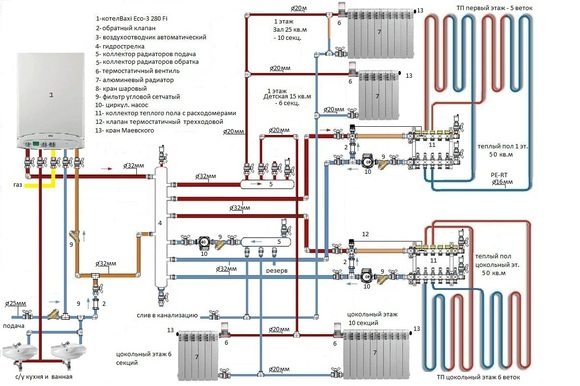

Коллекторная схема, видео монтаж отопления частного дома полипропиленом

При использовании коллекторной схемы отопления затраты по материалам, а значит и стоимость системы, будет значительно больше, чем, например, однотрубной, но распределение тепла и эффективное использование теплоносителей будет на насколько порядков лучше.

Основным элементом данной системы будет специальный узел, которые будет состоять из входной и выходной частей. Входная часть подключается к нагревателю, а выходной к трубе, осуществляющей обратный приток воды в котел.

Самым главным отличием, от традиционных схем организации отопительных систем будет подключение каждого, отдельного радиатора по независимым подводным трубам, что и позволяет максимально эффективно распределять тепло, и практически одинаково нагревать все батареи в доме. Стоит отметить, что данная схема позволит регулировать температуру в каждой комнате жилого дома. Для этого на каждом радиаторе можно установить перекрывающий кран и регулировать количество горячей воды, которое поступает в батарею от котла. Именно такая схема отопления используется во всех многоэтажных зданиях. Хоть монтаж такой системы может вызвать некоторые трудности у новичка, в сети Интернет есть огромное количество видео, монтаж отопления частного дома полипропиленом, которым можно без труда воспользоваться.

Важные моменты при монтаже полипропиленовых труб

  1. Полипропиленовые трубы можно разрезать только специальным инструментом – предназначенные для труб ножницы или хорошо заточенный нож. Разрезать строго под углом 90 градусов.
  2. Работу по монтажу в помещении можно выполнять при температуре выше 5 градусов.
  3. Перед тем как начать использовать сварочный прибор, нужно его хорошо подогреть до нужной температуры. Края отрезка нужно нагреть в течении 5-20 секунд, и сразу соединить (сварочный аппарат нужно подогревать до 250 градусов). Уточняйте нужную температуру сварки у конкретного произволителя. Нужно обязательно следить за тем, чтобы соединение было достаточно плотным и ровным.
  4. Соединенные пайкой отрезки нельзя шевелить в течении 3 минут.
  5. При обрезке труб,  нужно обязательно зачищать их края, чтобы убрать неровности (для этого можно взять торцеватель или же швейдер).

Нужно обязательно придерживаться этих правил при организации отопления частного дома из полипропиленовых труб, так как неожиданная поломка может оказаться небезопасно для ваших домочадцев. Особенно в том случае, если ваш котел работает на газу. При хорошем давлении в трубах, может произойти неожиданный разрыв, который может повлечь за собой поломку всей отопительной системы. Очень важны прочные соединения как в местах спаек, так и в других местах, где трубы соединены какими-либо элементами для отопления. Еще одним важным элементом в трубах является термоволокно – это важная вещь, без которой полипропиленовые трубы нельзя устанавливать в систему отопления. Термоволокно в первую очередь влияет на теплопроводность и срок службы всей системы. Поэтому если вы не можете разобраться в материале, то лучше обратиться к специалистам, ведь это будет намного лучше, чем заново тратить деньги на очередной ремонт. Существует несколько видов таких вот вставок:

  • Стекловолокно,
  • Алюминиевый лист,
  • Перфорированная прослойка,
  • Всплошную покрытая металлом труба изнутри.

Нужно знать, какие именно вам подойдут, потому что при неудачно выборе трубы просто полопаются

Это основные моменты, при выборе полипропиленовых труб, их важно знать каждому хозяину. Чтобы сделать вручную ремонт, не нужно слишком много времени и умения

Достаточно лишь знать, как использовать правильно материал, и что делать в процессе монтажа. Также существует много источников информации, где можно узнать подробные инструкции по ремонтным работам, поэтому Вы можете без проблем сделать для себя небольшой мастер-класс.

Читайте так же:

Подготовительный этап

Проектирование и закупка материалов

Монтаж системы отопления своими руками начинается с проектирования.

Как и любая техническая работа, сооружение системы отопления требует обязательного проектирования. Чтобы правильно рассчитать и подобрать все элементы схемы, понадобится определенная квалификация и знание методики, поэтому лучше эту работу доверить профессионалу.

Проектные работы лучше доверить квалифицированному инженеру.

Так или иначе, в результате вы должны иметь проект, который будет содержать:

  • Расчеты мощности оборудования и отопительных приборов;
  • Схемы и чертежи, включая аксонометрические и принципиальные схемы отопления, расположение коммуникаций и магистралей, размеров, диаметров и т.д.;
  • Спецификации всех элементов и деталей, муфт, фитингов, труб, радиаторов, кранов и клапанов;
  • Обоснования выбора типа радиаторов, котла, насоса и прочего оборудования;
  • Пояснительную записку по всем видам работ;
  • Смету с указанием количества и типа необходимых деталей и материалов.

Проектная документация должна соответствовать СНиП на монтаж системы отопления 3.05.01-85.

На основе спецификации составляется смета на закупку материалов и аппаратуры. Затем необходимо выбрать наиболее ответственного продавца и доставить все необходимое на объект. При покупке следует внимательно изучать маркировку и сертификаты соответствия всех товаров, чтобы не приобрести подделку или брак.

Пайка полипропиленовых труб для отопления

Соединение полипропиленовых труб осуществляется методом диффузионной сварки при помощи специального паяльника.

Разогретые до температуры 260 градусов элементы при соединении образуют неразъемное соединение однородной структуры. Происходит взаимное проникновение атомов заготовок друг в друга. Такое соединение отличается герметичностью и прочностью.

Пайка осуществляется следующим образом.

Паяльник включается в электрическую сеть. Приступать к работе можно будет только после того, как сигнальная лампочка погаснет во второй раз. При первом включении паяльник нагревается значительно сильнее.

Обрезаем заготовку трубы по требуемым размерам, этот процесс выполняется при помощи специальных ножниц, входящих в комплект паяльника.

Зачистка трубы с помощью шейвера

Производим зачистку соединяемого края трубы от фольги. Для этого применяют специальное приспособление — шейвер, который снимает фаску до требуемого размера. Можно снять фольгу и при помощи ножа, но это будет гораздо труднее.

Вставляем трубу и фитинг в соответствующие насадки и выдерживаем определенный период времени.

Стыкуем детали, не допуская перекоса в месте соединения. Выдерживаем их в таком положении, при этом нельзя их шевелить и проворачивать.

Установка отопления из полипропиленовых труб требует предельного внимания при пайке поворотных фитингов. Обязательно проверяйте правильность их расположения, ведь если уголок будет повернут не в ту сторону, придется переделывать узел, а деталь можно будет просто выкинуть.

Подсоединение отопительных приборов осуществляется при помощи быстроразъемных приспособлений — американок. Они надеваются на конечные участки трубопроводов.

Во избежание деформации труба должна быть надежно прикреплена к стене, шаг установки крепежа составляет 60-70 см. Крепление радиаторов должно осуществляться при помощи специальных устройств, имеющихся в комплекте поставки. Они рассчитаны на вес прибора отопления с водой — применение самодельных приспособлений может быть опасно.

Для того, чтобы лучше понять некоторые особенности пайки, рекомендуем вам посмотреть видео — монтаж полипропиленовых труб своими руками. Такая наглядная информация значительно облегчает процесс выполнения работ.

https://youtube.com/watch?v=fKf2kG7gHvw

При наличии соответствующего опыта и сноровки пайку и монтаж всего трубопровода отопления в квартире можно выполнить за один день. Такая высокая скорость выполнения работ является еще одним преимуществом применения полипропиленовых труб для устройства отопления. При условии соблюдения всех технологических особенностей монтажа, правильно разработанном проекте, эффективное отопление вам обеспечено.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Проблемы сварки труб

Соединяют трубы ППР между собой методом сварки (по другому методом спайки). С одной стороны это довольно простой и удобный способ соединения, но при этом он требует серьезного и ответственного подхода. Многие монтажники недобросовестно относятся к данной процедуре, сваривая все на авось. В итоге можно получить вот такую картину:

Такие ситуации бывают так же и у опытных монтажников. И самое печальное, невозможно узнать, нормальный получился стык или нет, пока не разрежешь напополам трубу.

У нас был случай, когда мы пригласили стороннюю бригаду на монтаж котельной из ППР труб. Ребята выкручивали сварочный утюг на максимальную температуру, хотя у каждой трубы есть свои температурные лимиты. Об этом их неоднократно предупреждали. Но они все равно сделали по своему.  С виду все соединения были сделаны отлично, но в итоге после запуска котельной некоторая часть потекла. Пришлось переделывать

Некоторые нюансы

Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента. Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.

Температура теплоносителя и давление

Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений

Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.

Давление влияет на срок службы

Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.

Линейное расширение

Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур. Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.

Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.

Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется

1 Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

  1. 1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
  2. 2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
  3. 3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
  4. 4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
  5. 5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск «разморозки» отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели

Стоит отметить, что недостатков у полипропиленовых трубопроводов практически нет, они скорее относятся к человеческому фактору: приобретать продукцию необходимо у проверенных поставщиков и при эксплуатации соблюдать рекомендуемый температурный режим. Также полипропилен чувствителен к механическим воздействиям и применение продукции на его основе в помещениях с существенными рисками повреждений (мастерских, цехах, сварочных) нецелесообразно, а порой и небезопасно.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

  1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
  2. АГВ, или, может быть, любой иной котел отопления.
  3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
  4. Радиаторы, прочие теплоотдающие элементы.
  5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

  1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
  2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

  3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
  4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см

11

9

7.5

6.3

5

4

3.2

2.5

2

Время разогрева, сек

50

40

30

24

18

12

8

7

7

Время для соединения, сек

12

11

10

8

6

6

6

4

4

Охлаждение, мин

8

8

8

6

5

4

4

3

2

Каким должен быть шов, см

4.2

3.8

3.2

2.9

2.6

2.2

2

1.8

1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

  • логотип фирмы производителя;
  • буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
  • условное давление (PN25 МПа) рабочей среды;
  • внешний диаметр и размер стенки изделия;
  • класс эксплуатации;
  • предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
  • стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Класс Место применения Рабочее давление, бар
Стекловолокно Алюминий
1 Горячее водоснабжение, Т = 60°С 13 14
2 Горячее водоснабжение, Т = 70°С 10 11
3 Теплые полы, Т = 50°С 14 18
4 Теплые полы, Т = 70°С 10 13
5 Радиаторное отопление (с учетом типа армирования трубы: алюминиевая фольга Т = 90°С, стекловолоконная фибра Т = 90°С) 6 9

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Физические свойства Алюминиевая фольга Стекловолоконная фибра
Диаметр и толщина стенки трубы, мм
25х4,2 32х5,4 40х6,7 25х3,5 32х4,4 40х5,5
Внутренний диаметр 16,6 21,2 26,6 18 23,2 29
Номинальное давление, PN, бар 25 20
Масса погонного метра трубы, кг 0,262 0,446 0,880 0,235 0,378 0,590
Плотность PPR, г/см³ 0,91 0,91
Наполнение трубы, литров в 1 пгм 0,217 0,353 0,556 0,254 0,423 0,660
Удельная теплоемкость при кДж/(кг*ºС) 1,75 1,75
Предел усилия на разрыв, МПа 35 35
Кислородопроницаемость, мг/м² в сутки
Эквивалентная шероховатость внутренней поверхности, мм 0,01 0,015
Линейное увеличение длины 1/ºС 3,1х10-5 6,2х10-5
Коэффициент теплопроводности, Вт/(м*ºС) 0,24 0,15

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

  • Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
  • Закрепляются отопительные приборы в каждом помещении.
  • Намечаются точки установки фитингов и запорных вентилей.
  • Выполняется подключение циркуляционного насоса.
  • Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
  • Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

  • Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
  • При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
  • На паяльнике закрепляются насадки нужного диаметра.
  • Два соединяемых элемента нагреваются.
  • Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
