Пескоструй своими руками из газового баллона

Полезные советы и рекомендации

Мастерам, которые запланировали самостоятельно соорудить качественную пескоструйную аппаратуру из газового баллона, стоит взять на вооружение некоторые полезные рекомендации:

Чаще всего для таких работ пользуют баллоны объемом 50 литров. Перед началом всех манипуляций целесообразно внимательно осмотреть эту деталь на предмет дефектов, повреждений и пробоин.

Чтобы устройство получилось максимально эффективным, рекомендуется задействовать качественный компрессор достаточной мощности. Его оптимальная производительность должна составлять 300-400 литров в минуту.

Удобнее всего пользоваться баллонами, которые имеют специальную защиту вокруг крана. Эта деталь вполне может выполнять функцию удобной опоры-подставки.

Сборка техники из газового баллона во многом схожа с изготовлением пескоструя из огнетушителя. Если хочется соорудить аппарат из этого приспособления, можно пользоваться той же схемой действий.

Чтобы своими руками сделать хороший пескоструй, мастер должен уметь работать со сварочным аппаратом. Если таких навыков не имеется, целесообразно обратиться за помощью к знакомым или к услугам профессионалов. Не имея ни малейших знаний, самостоятельно браться за сварочные работы в отношении газового баллона не рекомендуется.

Для работы с самодельной техникой и процесса ее изготовления рекомендуется припасти сразу несколько пар защитных перчаток. Они будут быстро портиться и расходоваться, поэтому достаточный запас у мастера всегда должен быть наготове.

Не бойтесь использовать для работ баллоны, на которых присутствует неисправный вентиль

Его все равно нужно будет удалить.

Перед первым испытанием самодельной техники важно убедиться в том, что вы ни о чем не забыли и качественно зафиксировали все детали конструкции. В дальнейшем проверять состояние подобного оборудования надо будет каждый раз перед его запуском

Это одно из важнейших правил техники безопасности.

Если самостоятельная сборка пескоструя из баллона кажется вам слишком сложной и опасной, лучше не рисковать материалами и собственным здоровьем. Целесообразно приобрести заводскую технику или обратиться к услугам специалистов.

Наглядный обзор создания пескоструя из газового баллона своими руками вы можете увидеть в следующем видео.

Пескоструйная камера

Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

• керамическое сопло;
• шланги армированные;
• дозатор цилиндрического типа;
• блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

• сантехнический тройник;
• кран шаровый для регулирования подачи песка;
• выходное сопло с прижимной гайкой;
• пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

• шаровый кран-регулятор;
• тройник сантехнический;
• шланги армированные;
• компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

• шаровые краны – 2 штуки;
• баллон газовый небольшого размера;
• труба для создания воронки на баллон;
• тройник сантехнический;
• рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним;
• хомуты для крепления рукавов;
• ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Принцип действия пескоструйного аппарата

Принцип действия оборудования довольно прост, частицы песка под давлением воздуха или воды с огромной скоростью ударяются об поверхность обрабатываемого материала. Засчёт этого достигается максимальная эффективность работы и возможность чистки труднодоступных мест. Для подачи воздуха используется компрессор. От его мощности будет зависеть выбор диаметра сопла и объёма бака для песка. Для равномерного поступления песка в магистральную систему ёмкость должна располагаться под правильным углом. Для обработки небольших деталей подойдёт пескоструйная камера, сделанная своими руками либо заводского производства.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

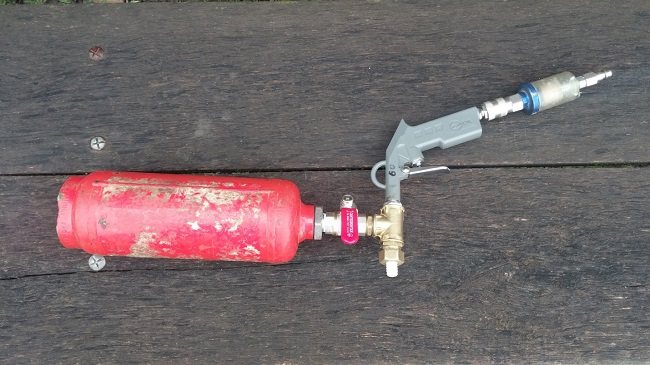

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

• керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
• шланг с армированием;
• блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
• узел, регулирующий подачу, а также дозатор цилиндрического типа;
• трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

1. Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
2. Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

• готовый пневматический пистолет для продувки;
• качественный сантехнический тройник;
• кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
• выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Рекомендации специалистов

Проблемы, связанные с использованием самодельного пескоструйного аппарата, могут быть вызваны только тем, что его комплектация и сборка были произведены неграмотно. Если же правильно выбрать элементы для оснащения такого устройства и серьезно подойти к его сборке, то работает оно нисколько не хуже серийных аппаратов.

Изготовленные своими силами пескоструйные установки можно дополнительно оснастить системой рециркуляции воздуха, что позволяет значительно увеличить эффективность их использования. С помощью таких аппаратов можно выполнять более качественную обработку даже в домашних условиях.

Сравнение производительности пескоструйных агрегатов

Приступая к сборке самодельного аппарата для пескоструйной обработки, следует иметь в виду, что основными элементами, которые оказывают влияние на эффективность его работы, являются компрессор и сопло

Следовательно, поиску данных элементов системы надо уделить особое внимание

На выбор компрессора для комплектации пескоструйного аппарата оказывает влияние ряд факторов, основным из которых является тип обрабатываемого материала. Выбор сопла, которым будет оснащена изготовленная своими силами пескоструйная установка, зависит от типа как обрабатываемого материала, так и используемого абразива.

Зависимость расхода воздуха от пропускной способности сопла и давления в системе

Естественно, самостоятельно изготовленные аппараты, предназначенные для выполнения пескоструйной обработки, по своим техническим характеристикам уступают серийным моделям, хотя и позволяют выполнять такую обработку качественно и оперативно.

О чем необходимо помнить во время работы

Абразивная струя, истекающая из аппарата под высоким давлением, при попадании на части тела человека, может причинить серьезные травмы. Вдыхание абразивной пыли, образующейся во время обработки, может привести к тяжелым поражениям органов дыхания и к хроническим заболеваниям. Если вы используете пескоструй, изготовленный из газового баллона, необходимо соблюдать общие меры безопасности при обращении с абразивными материалами, сжатым воздухом и сосудами высокого давления.

Работа с пескоструем

Необходимо тщательно проверять целостность шлангов, корпуса аппарата и вентилей перед началом зачистки.Рабочая зона не должна быть загромождена, шланги должны лежать свободно, без образования петель.Обрабатываемая деталь должна быть надежно закреплена.

Обязательно пользоваться средствами индивидуальной защиты: очки или прозрачный щиток и респиратор.

Спецодежда должна быть по размеру и без разрывов. Рабочие перчатки лучше взять с крагами, защищающими кисти рук. Брюки должны покрывать обувь.

Средства защиты пескоструйщика

Часть использованного песка можно собирать в емкость и использовать повторно. Следует помнить, что часть песчинок разрушается при соударении с деталью, превращается в пыль и улетучивается, поэтому нужно предусмотреть закупку этого расходного материала.

Как правильно подобрать песок для пескоструя

Изначально пескоструйки работали на кварцевом песке. Это самый дешёвый расходный материал для таких установок. Современные производители предлагают загружать в аппарат другие сыпучие абразивы, действие которых значительно отличается от обычного песка. Дело дошло до того, что в некоторых европейских странах запретили использовать простой песок в работе, мотивируя это тем, что он вызывает серьёзные проблемы со здоровьем у людей, которые находятся в радиусе действия работ.

Сам рабочий обязательно должен пользоваться защитной одеждой, респиратором и очками

Сторонники использования песка, кроме его основного преимущества − цены, называют и возможность повторного использования абразива, в том числе и для строительных целей. Средняя твёрдость частиц позволяет пользоваться аппаратом человеку с недостаточным опытом без риска повредить обрабатываемую поверхность. Кроме того, песок имеет фракции разного размера, что позволяет подбирать оптимальный режим для очистки разных видов покрытий.

Какие ещё виды абразивных материалов можно использовать в пескоструйке:

• купершлак или никель – отходы никелевого и медного производства, отличаются высокой прочностью и твёрдостью;
• гранатовый песок – используется для резки металла в мощных пескоструйных машинах;
• оксид алюминия – электрокорунд − является самым твёрдым абразивом, способен справиться с любой задачей и при этом сохраняет свою форму частиц;
• чугунная и стальная дробь – стоит недёшево, но обладает свойством закаливать поверхность, как ковка.

Абразивы для пескоструйного аппарата продаются в упаковках от 20 кг

По какому принципу подбирается тот или иной расходный материал? Прежде всего, следует определиться с целью работ: если вам нужно почистить стену дома от фасадной краски, не стоит покупать дорогой абразив. Если ваш аппарат неспособен собирать и использовать материал повторно, то отдайте предпочтение кварцевому песку. Его хотя бы оптом можно использовать в песочнице.

Для очистки прочного твёрдого покрытия потребуются твёрдые фракции, для быстрой грубой обработки – крупные частицы

Способ изготовления из краскопульта

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

реанимация пескоструйного пистолета

Спасибо за информацию, как раз к стати. Отлично!Сам никак не доберусь взять пескоструй. То боюсь вот этого самого износа, то просто не за что взять. У нас в продаже есть YATO, вроде фирма не совсем и дрянная, но сопла там какие-то не очень удобные. В том плане, что менять придётся, а где брать запасные? Точить их не очень удобно. И есть какие-то недорогие пистолеты, к ним душа вообще не лежит. Но зато там сопла простые, аж смех. Вот и не куплю никак.

А вот такое «свечное» сопло долго потом держится? Или вообще вечное?

только с месяц назад из машины штук 10 старых свечей выкинул…в принципе все понятно, буду пробовать, тем более необходимость пескоструя возникает периодически….СПАСИБО!

Originally posted by ТЁМА Минск:

А вот такое «свечное» сопло долго потом держится? Или вообще вечное? [/QUOTEЕсли не собираетесь квадратов пять в день чистить то считайте вечное))))))

нет пистолет не самодельный чуть модифицирован погибший пескоструйный.

кстати, наверняка возможно применение в качестве сопел керамические сопла для аргоновой сварки. оне бывают разных размеров (диаметр отверстия 4,5,6,7,8мм видел). стоят в районе 25-30 рупий. не дефицит.

в изоляторе используется карбид аллюминия(если не ошибаюсь) стойкий к истеранию по тому и использую их а в сварочных не знаю что за материал. Да и диаметр внешний у свечи подходящий. Но как вариант и сварочные исключать не нужно. Попробуйте расскажите

дык нечего рассказать то. нема у меня такого пистоля. просто недавно брал сварному эти сопла — вот в памяти и отложились. цветом оне какие то розовато-красные будуть. достаточно хрупкие, ибо при отдирке брызг металла ломаются легко. жаростойкие весьма.

Инструкция по изготовлению

Теперь перейдем к рассмотрению непосредственного процесса создания пескоструйного аппарата из огнетушителя. Он осуществляется следующим образом:

1. Подготовка камеры. Для подготовки камеры для проведения дальнейших работ из огнетушителя следует выпустить газ или высыпать порошок. Если баллон был под давлением, то из него потребуется удалить все содержимое.
2. В емкости баллона потребуется проделать отверстия. В верхней части, отверстия будут служить для засыпания абразивов. Они должны иметь такой же размер, как диаметр подобранной трубки. А снизу, отверстия проделываются для последующего закрепления крана путем сварки.
3. Теперь производится вваривание в баллон крана, который будет отвечать за регулировку подачи абразивных материалов. В данном случае можно применить и альтернативный вариант – смонтировать переходник, куда будет прикручиваться регулятор.
4. После крана, следует произвести установку тройника, а также узла смешивания. Для их качественного закрепления потребуется применить фум-ленту.
5. На последнем этапе следует на баллонный вентиль установить кран, а после него смонтировать тройник.

Теперь требуется закончить сборку основной конструкции путем приваривания ручек для транспортировки оборудования либо установки колес.

После этого производится создание соединений, трактов подачи и выведения готовой смеси:

• на баллонный вентиль и тройник, расположенный снизу, производится монтаж штуцеров;
• шланг, который имеет диаметр 1,4 сантиметра и предназначен для воздухоподачи, располагают между вентильным тройником и соответствующим узлом перемешивания, что находится снизу емкости;
• к подводу вентильного тройника, оснащенного фитингом, который остался свободным, потребуется подсоединить компрессор;
• оставшийся отвод тройника, снизу соединяется со шлангом, по которому будет производиться подача абразива.

На этом формирование пескоструя можно считать завершенным.

Теперь потребуется еще создать пистолет и сопло. Первый элемент легко создать с применением насадки шарового крана, который смонтирован на конце шланга подачи воздушно-абразивного состава. Такое приспособление выходного типа является, по сути, зажимной гайкой, при помощи которой осуществляется фиксация сопла для вывода смеси.

А вот сопло можно сделать металлическим, выточив его на токарном станке. Более удобным решением будет создание этого элемента из автомобильной свечи зажигания. Чтобы это сделать, потребуется разрезать упомянутый элемент при помощи болгарки таким образом, чтобы можно было отделить прочный столб, выполненный из керамики, от металлических частей конструкции и придать ему необходимую длину.

Следует сказать, что процесс отделения требуемой части свечи очень пыльный и сопровождается неприятным запахом. Так что осуществлять его без использования индивидуальных средств защиты не следует.

Теперь следует провести проверку устройства. Для этого надо выкрутить заглушку в крестовине, и насыпать песок в корпус пескоструя. Лучше будет воспользоваться лейкой, чтобы не рассыпать его. Предварительно он должен быть хорошо просеянным и мелкофракционным.

Активируем компрессор, находим подходящее давление, а также производим регулировку количества песка, который поступает, используя кран в нижней части прибора. Если все в порядке, то полученная конструкция будет работать корректно.

В целом, необходимо отметить, что самодельные пескоструи, выполненные из огнетушителя, показывают большую эффективность, нежели промышленные образцы, которые можно найти в продаже. Поэтому лучше будет потратить собственное время на создание самодельного аналога. Тем более что для этого не потребуется каких-то больших финансовых вложений или ресурсов.

Как сделать пескоструй из огнетушителя своими руками, смотрите в видео ниже.

Инструкция по правильной эксплуатации аппарата

Чтобы не нанести себе увечья и не сломать агрегат, работать с ним нужно осторожно, с соблюдением ряда норм и правил. Обязательно надо надевать респиратор, очки, чтобы песок и частицы металла, краски не попали в глаза, дыхательные пути

Перед каждым применением пескоструйного аппарата важно проверять целостность и правильность соединения основных узлов, герметичность стыков. Прочие советы таковы:

• нужно всегда открывать подающий песок клапан перед включением компрессора;
• надо регулярно осматривать сопло на прочность его крепления и отсутствие повреждений;
• струю песка следует направлять под углом 90 градусов к основанию – так эффект от шлифовки будет выше;
• шланги устройства не должны натягиваться при работе с ним, за этим надо постоянно следить;
• песок низкого качества или крупных фракций способен повредить аппарат, аналогично действует на устройство влажный абразивный материал;
• для исключения удара током надо заземлять компрессор пескоструйного аппарата.
