Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

  • L=Мв/ (Упом-Уп), где:
  • L- это объём необходимого чистого воздуха;
  • Мв – масса вредных веществ, что выделяются;
  • Упом – удельная концентрация элемента;
  • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Расчет вытяжной вентиляции

На работающий вентилятор приходятся главные нагрузки. Принципиальное значение имеет, из каких материалов сделаны колесо с лопастями и сам корпус. Чтобы правильно понять, какое необходимо вентиляционное оборудование, следует уметь математически рассчитать базовые показатели, чтобы проектирование было качественным.

Существует несколько видов калькуляции, которые различаются в зависимости от предназначения помещений и используемым типом вентиляционного оборудования. В любом случае основой всех калькуляций являются нормы СНиП.

В качестве примера можно назвать помещение бизнес-центра, где присутствует:

  • 60 м3 воздуха в основном зале;
  • в операционном зале 35 м3;
  • в туалетной комнате 7 м3;
  • в курилке 10 м3;
  • в холле 10 м3.

Проверка показала: согласно СНиП за один час происходит воздухообмен в 25 м3 (в расчете на одного сотрудника). Также есть расчеты исходя из площади помещения. На 1 м2 площади – 3 м3 воздуха. На промышленных объектах нормы предусматривают 21 кубический метр воздуха на квадратный метр площади.

Калькуляция делится на несколько составляющих:

  • объём воздуха (м3/ч) в бизнес-центрах делаются обычно из расчета количества сотрудников, находящихся в помещении: V=35*N;
  • здесь N – число сотрудников;
  • для жилого сектора калькуляция проводится из расчета объема пространства в помещении: V=2*S*H;
  • 2 – показатель обмена воздушных потоков за один час;
  • S – полезная площадь помещения (м2);
  • H – его высота (м).

Сечение калькулируется по формуле S=V*2,8/S:

  • S – размер площади трубопровода;
  • V – объём (м3/ч);
  • 2,8 – показатель соотношения размерностей.

Воздух движется не более 3 метров в секунду. Исходя из этого показателя, несложно подобрать нужное сечение воздуховода, которое может быть оптимальным. У круглой трубы диаметр сечения будет: v4*S/pi. Размеры распылителя берутся, как правило, раза в два больше. Количество диффузоров рассчитывается по отдельной формуле: N=V/ (2820*х*d2), где:

  • N – число диффузоров;
  • V – воздушный поток, проходящий за единицу времени (м3/ч);
  • х – скорость движения воздушной массы (м/с);
  • d – размер сечения диффузора (м);

Существует два принципиальных показателя:

  • мощность;
  • уровень воспроизводимого давления.

Первый показатель считается по формуле: P=xt*V*Cv/1000, где:

  • V – проход количества воздушной массы за секунду;
  • Cv – теплопроводность;

От простого к эффективному

Проветривать помещение и избавляться от неприятных запахов, дыма и углекислого газа можно несколькими путями. Наипростейший способ – установка вентилятора в форточный проем. Если устройство предусматривает реверсивный режим, получается простая и недорогая приточно-вытяжная вентиляция. Однако, она имеет множество недостатков.

Входящий воздушный поток не может очищаться в достаточной мере. В результате в квартиру втягивается пыль и смог. Установка эффективного фильтра практически исключается, а декоративная решетка предназначена для защиты вентилятора лишь от крупных предметов. Зимой таким устройством можно пользоваться только на вытяжку, поскольку при нагнетании воздуха снаружи, в помещение будет поступать холод.

Несколько улучшенным вариантом являются проветриватели. Они располагаются в стене, где предварительно пробивается сквозное отверстие. Проветриватели бывают пассивные и активные. Первые работают, используя естественную циркуляцию воздуха, в последних предусмотрены вентиляторы. Приспособления также работают в реверсивном режиме, втягивая или выталкивая воздух из помещения. Они оборудуются регуляторами потока и могут полностью блокироваться. Если вход в квартиру расположить рядом с радиатором отопления, то поступаемый извне воздух будет подогреваться и обеспечивать помещение теплом.

Добиться наибольшей эффективности проветривания помещений и получить массу преимуществ позволяют приточно-вытяжные установки.

по излишкам влаги

Q = Qu+(W-1,2(Om-Op)/(O1-Op)), здесь

W (мг*час) – кол-во влаги, которое попадает в помещение цеха за 1 час, Om (грамм*кг) — объем пара, отводимый локальными системами, Ор (грамм*кг) — показатель влажности приточного воздуха, О1(грамм*кг) — кол-во пара, отводимое вентиляцией общеобменной;

по концентрации вредных и токсичных выделений

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp)), здесь

М (мг*час) — масса токсичных веществ, выделяемых за один час,

Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых местными системами,

Кр (мг/м3) — кол-во отравляющих веществ в приточных воздушных массах, Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимое общеобменными системами;

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

  1. Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
  2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
  3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
  4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
  5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
  6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
  7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
  8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
  9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

  • включение/отключение системы
  • работу электронагревателя или водяного калорифера
  • управление заслонками с приводами
  • изменение режимов работы (скорости, температура и т.д.)
  • безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Монтаж вентиляционных приборов

Сначала стоит разобраться, где чаще всего требуется установка дополнительных устройств и почему.

Тип помещения: Насколько тут актуален монтаж:
В принципе в установке дополнительных приборов нет особого смысла, потому что в таких секторах отсутствуют источники образования влаги. Тут проще регулярно проветривать с помощью окон, форточек.
Дополнительная вытяжка в кухне просто обязательна, если выполняется постоянное приготовление пищи. Если пищевые запахи проникают в остальные помещения – то вывод однозначный – естественной тяги недостаточно.
В таких помещениях влажность по умолчанию избыточная. Если вы видите, что на стенах имеется конденсат или другие признаки нарушения микроклимата, то не сомневайтесь – проветривание организовать стоит, даже если цена проекта будет немаленькой. Это тот самый случай, когда работа окупится – ведь вы сохраните целостность отделки.

Такие вот рекомендации.

Кратность различных комнат

С теорией закончили – переходим к практике. «Пройдемся» по каждому помещению отдельно и подробно.

Туалет

Для этого помещения в принципе подойдет любой осевой вентилятор. Суть его работы состоит в том, что он как бы усиливает скорость выхода воздуха из помещения на улицу через вертикальную шахту.

Осевой прибор

Инструкция монтажа тут очень простая.

  1. Демонтируем старую решетку вентиляционного отверстия.
  2. Чистим отверстие – удаляем всю пыль, лишние выступы, гвозди, дюбеля и т.п.
  3. Вставляем в нишу вентилятор.
  4. Подводим к нему электропроводку. Тут получается, что один конец кабеля приходит на вентилятор, а второй подсоединен к отдельному выключателю. Принцип такой же, как и при подключении обыкновенной люстры.

Схема подключения

Если туалет стандартный – то есть с маленькой площадью, то осевое устройство должно «справиться» и улучшить проветривание.

Идем далее.

Ванная комната

В этом помещении, конечно, и площадь обычно побольше, и уровень влажности более высокий, чем в туалетах. Поэтому установка осевых вентиляторов тут если и будет актуальна, то только тех, которые обладают хорошей мощностью.

Более оптимальный вариант – это радиальная вытяжка, которая имеет форму улитки. В такой прибор изначально встроен более мощный моторчик, способный обрабатывать, куда большее количество воздуха, чем предыдущее изделие.

Кроме того радиальный прибор отличается меньшими энергозатратами и более тихим уровнем шума. Это возможно за счет того, что поток воздуха при «всасывании» сразу направляется вверх по центральному каналу.

Прибор радиального типа

Что же касается установки – то схема идентична тому, как собирается осевое устройство.

Вообще, получается, что монтаж вентиляции в квартире дело не очень сложное. Главное хорошо понимать принцип работы той или иной системы, а с ее установкой справится любой человек с навыками монтажника.

Теперь поговорим о таком непростом помещении, как кухня.

Что лучше устанавливать в кухне

Вся сложность в том, что кухни имеют относительно большую площадь. Поэтому одним вентилятором тут вряд ли получится обойтись.

В целом тут можно поступить кардинально – установить приточно-вытяжную вентиляцию.

Устраивается она примерно так:

  1. На балконе или лоджии (либо на чердаке или над потолком) монтируется двигатель, который будет втягивать воздух из помещения, а назад «поставлять» свежий.
  2. Между навесным и черновым потолком крепятся параллельно друг другу центральные воздуховоды из гибкого металла или короба из оцинкованной стали. По ним воздух будет вытягиваться и «поставляться» обратно.
  3. К центральным воздуховодам подсоединяются рукава, второй конец которых подходит к вентиляционным отверстиям на потолке. Отверстий естественно должно быть несколько на одно помещение.

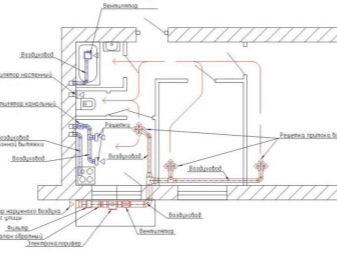

Схема приточно-вытяжной системы

Тут плюс в том, что один и тот же мотор сможет проветривать все комнаты квартиры, а не только лишь одно помещение. Ну а минус – это, конечно, то, что такие варианты вентиляции в квартире обходятся довольно дорого.

Если финансовые возможности не настолько хорошие, то можно смонтировать хороший вентилятор радиального типа и дополнительно поставить мощную вытяжку над плитой. Каркас вытяжки просто крепится к стене или к мебели, а от него к вентрешетке отходит рукав.

Схема устройства кухонной вытяжки для плиты

Вот такие рекомендации.

На этом наша статья закончена – давайте подведем итоги обзора.

Предназначение и принцип работы приточно-вытяжной вентиляции


Принцип работы приточно-вытяжной вентиляции

Чтобы разобраться в принципе работы приточно-вытяжной вентиляции, необходимо сначала понять, что это такое.  Приточно-вытяжная система — это совокупность двух типов каналов.

Проходя по каналам первого типа, очищенный воздух попадает в помещение. Назначение каналов второго типа состоит в отводе переработанного воздуха за пределы дома.

Для равномерного отведения грязного воздуха на конце каналов устанавливают клапаны, называемые диффузорами.

Кроме клапанов, в конструкцию каждой вытяжной системы входят:

  • вентилятор, который обеспечивает движение загрязненного воздуха из помещения;
  • воздуховод, к которому подсоединяются приточный и вытяжной вентиляторы;
  • фильтры, очищающие поступающий воздух от вредных примесей и мусора;
  • автоматика, регулирующая работу всей установки.

Вентиляция в помещении состоит из нескольких этапов:

  1. Забор воздуха из внешней среды.
  2. Очистка воздуха.
  3. Подача очищенных масс в воздуховод.
  4. Отвод загрязненного воздуха в вытяжной канал.
  5. Выбрасывание переработанных масс на улицу.

Правильно отрегулированная система приточно-вытяжной вентиляции обеспечивает:

  • циркуляцию воздуха в помещении путем отвода грязного и подачи свежего из улицы;
  • защиту от неприятных запахов;
  • некоторые модели оснащены оборудованием для подогрева входящего воздуха.

3 Методика и формулы расчёта вытяжной системы

Рассмотрим подробнее, как выполняется расчёт местной вытяжной вентиляции для производственных помещений. Необходимо отметить, что для поглощения потенциально вредных веществ используют зонтообразные отсосы. Эти элементы поставляются вместе с вытяжной вентиляцией, впрочем, их можно изготовить и собственноручно.

Навесной зонт

Оптимальный способ – рассчитать размеры зонта по формулам, представленным ниже. Предварительно необходимо установить следующие значения:

  • a,x, b – предполагаемые размеры выбрасываемой площади;
  • V3 – ориентировочная скорость забора воздуха внутрь зонта;
  • Z – высота размещения конструкции над зоной загрязнения;
  • Vв – скорость перемещения воздушных масс в зоне работы.

Монтаж вытяжной вентиляции осуществляют только после определения высоты установки заборной конструкции, поскольку от данного показателя зависит эффективность функционирования системы в целом. Как правильно это сделать? – Повесить зонт как можно ниже, что позволит вывести все опасные суспензии.

Размеры изделия определяют по формулам:

A=0,8*Z+a, B=0,8*Z+b или D=0,8*Z+d

Приточная вентиляция − это современное решение проблемы

Чтобы решить проблему, нужно создать приточно-вытяжную вентиляцию для квартиры. То есть, вытяжка в здании уже присутствует, надо организовать способ доставки свежего воздуха с улицы в помещения. Есть несколько вариантов, о которых и пойдёт речь.

В первую очередь надо обозначить, что приточная вентиляция делится на две категории: естественная и принудительная:

Естественная. Это когда воздух, по законам физики, движется от приточного отверстия, расположенного внизу помещения, к вытяжному отверстию у потолка. То есть, снизу в квартиру поступает свежий воздух с пониженной температурой, а сверху выходит отработанный, с более высокой температурой

При этом очень важно соблюсти параметры отверстий между собой. Особенно это касается приточных. Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
Принудительная схема – это когда в нижние отверстия устанавливается вентилятор

То есть, воздух загоняется в помещения принудительным способом.

Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
Принудительная схема – это когда в нижние отверстия устанавливается вентилятор. То есть, воздух загоняется в помещения принудительным способом.

Как работает приточная вентиляция в квартире

Второй вариант эффективнее первого, но более затратен и в плане первоначальных вложений денежных средств, и в плане эксплуатации. Потому что на работу вентиляторов будет уходить электроэнергия, за которую придётся платить. Но такие вентиляторы маломощные, так что оплата будет незначительной.

Какими способами производится приток воздуха

Когда дело касается естественной приточной системы вентиляции, то организуют её двумя способами.

Воздушный клапан, устанавливаемый в конструкцию пластикового окна

Специально установленными в пластиковых окнах воздушными клапанами. Они устанавливаются или в промежутке между открывающейся створкой и рамой, или сегодня используют специальные ручки, в которых проделаны отверстия.

Ручка пластикового окна со сквозными отверстиями для вентиляции

В стене, соприкасающейся с улицей, делают сквозные отверстия (это не запрещается делать), куда вставляются воздушные клапаны цилиндрической формы.

Воздушный клапан для притока воздуха, установленный в стене здания

Как сделать приточную вентиляцию в квартире своими руками

Это несложный процесс, главное – точно подобрать саму установку по диаметру и длине. Рассмотрим вариант монтажа над радиатором отопления:

Фото Описание работ
Для сверления отверстия в стене требуется перфоратор и алмазная коронка соответствующего диаметра.
Получилось вот такое сквозное отверстие.
В него вставляется гофрированный шланг или пластиковая труба, которая будет выполнять функции ствола вентиляционного прохода.
Обязательно устанавливается уплотнительная вставка из полипропилена, которая закроет зазор между трубой и стенками отверстия. По сути, это утеплитель, который не даст воздуху проникать через зазор.
По месту устанавливается защитный короб, и через монтажные отверстия на стене делаются отметки, в которых надо просверлить отверстия под крепёж.
Сверлятся отверстия под крепёжные изделия, куда вставляются пластмассовые дюбели.
Коробка устанавливается на место и крепится к стене саморезами.
Внутрь коробки устанавливается фильтр.
Сверху вся конструкция закрывается крышкой. Сбоку остаётся отверстие, через которое свежий воздух будет поступать внутрь комнаты.

Watch this video on YouTube

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

  • все системы работают правильно;
  • проектная производительность достигнута;
  • воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
  • дымоудаление эффективно;
  • вибрации нет;
  • крепление к стене и потолку изъянов не выявило;
  • электрические цепи не искрят, не нагреваются, не замыкают.
  • Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

  • оборудование, установленное фактически, совпадает с заявленным в проекте;
  • монтажные работы осуществлялись согласно техническим условиям и стандартам;
  • степень готовности установок соответствует инструкции по эксплуатации от производителя;
  • все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
  • все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

  • Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
  • Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
  • Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О – объем воздуха, регламентированный санитарными нормами; m – расход свежего воздуха на одного рабочего в час; n – количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

  • при наличии проветривателей m=30 кубометров в час;
  • без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв – вес вредного вещества, поступающего в воздух за 1 час; Ко – удельная концентрация вредного вещества в воздухе помещения; Кп – концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q – c * Ol(Tr – Tp)/c(T1-Tp)],

здесь: Ol – объем удаляемого локальными вытяжками воздуха; q – количество тепла, выделяемого станками и продукцией; c – теплоемкость, берется из справочника, равняется 1,2; Tr – температура удаляемого из рабочей зоны воздуха; Tp – температура притока; T1 – температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g – 9,8 – ускорение свободного падения, L – длина воздуховода, Ωh – плотность воздуха на улице, Ωb – плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv–tp),

здесь: 3,6 – удельная теплоемкость, Q – суммарный теплоприток, tv – температура выдува, tp – температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r – потеря давления на отрезке, L – длинна отрезка воздуховода, z – потери от сопротивления.

Заключение

Механическая приточная система вентиляции является оптимальным вариантом для обеспечения хорошего воздухообмена в квартире, частном доме или общественном здании небольшой площади. Принцип ее работы заключается в искусственном ускорении циркуляции воздушных потоков при помощи вентиляторов.

Повышение давления внутри помещения способствует выведения отработанного воздуха через существующие вытяжки. При этом современные системы приточного вентилирования работают по принципу рекуперации, использующей температуру отработанных масс для нагрева свежего воздуха.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
