Расчёт диаметра труб для отопления в частном доме

Содержание:

Особенности расчета сечения металлических труб

Для больших отопительных систем с трубами из металлов необходимо учитывать потери тепла через стенки. Потери не так и велики, но при большой протяженности могут привести к тому, что на последних радиаторах температура будет совсем низкой из-за неправильного выбора диаметра.

Рассчитаем потери для стальной трубы 40 мм с толщиной стенки 1,4 мм. Потери рассчитываются по формуле:

                                                                                             q = k*3.14*(tв-tп)

где:

q — тепловые потери метра трубы,

k – линейный коэффициент теплопередачи (для данной трубы он составляет 0,272 Вт*м/с);

tв — температура воды в трубе — 80°С;

tп — температура воздуха в помещении — 22°С.

Подставив значения получаем:

   q = 0,272*3,15*(80-22)=49 Вт/с

Получается, что на каждом метре теряется почти 50 Вт тепла. Если протяженность значительная, это может стать критическим. Понятно, что чем больше сечение, тем больше будут потери. Если нужно учесть и эти потери, то при расчете потерь к снижению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а затем, по суммарному значению находят требуемый диаметр.

Определение диаметра труб системы отопления — непростая задача

Но для систем индивидуального отопления эти значения обычно некритичны. Тем более что при расчете теплопотерь и мощности оборудования, чаще всего округление расчетных величин делают в сторону увеличения. Это дает определенный запас, который позволяет не делать столь сложных расчетов.

Важный вопрос: где брать таблицы? Почти на всех сайтах производителей такие таблицы есть. Можно считать прямо с сайта, а можно скачать себе. Но что делать, если нужных таблиц для расчета вы все-таки не нашли. Можете воспользоваться описанной ниже системой подбора диаметров, а можно поступить по-другому.

Несмотря на то, что при маркировке разных труб указываются разные значения (внутренние или наружные), с определенной погрешностью их можно приравнять. По расположенной ниже таблице можно найти  тип и маркировку  при известном внутреннем диаметре. Тут же можно будет найти соответствующей размер трубы из другого материала. Например, нужен расчет диаметра металлопластиковых труб отопления. Таблицу для МП вы не нашли. Зато есть для полипропилена. Подбираете размеры для ППР, а потом по этой таблице находите аналоги в МП. Погрешность естественно, будет, но для систем с принудительной циркуляцией она допустима.

Таблица соответствия разных типов труб (кликните для увеличения размера)

По этой таблице вы легко определите внутренние диаметры труб системы отопления и их маркировку.

Как рассчитать диаметр канализационной трубы

Подбор труб для отвода стоков делают исходя из нужной пропускной способности, которая в свою очередь зависит от количества сантехнических приборов. Неправильный расчет диаметра труб для канализации может привести к засорам и более серьезным проблемам. В результате этого повысятся расходы на эксплуатацию канализации, а неполадки будут возникать снова и снова. Чтобы избежать этого, нужно правильно подобрать диаметры и размеры, а также выполнить монтаж дренажной системы по общепринятым нормам.

Для квартиры или односемейного дома нет необходимости проводить расчет диаметра канализационных труб. На сегодняшний день есть стандартные решения, которые неоднократно доказали свою эффективность. Для отвода стоков от квартиры или особняка используют трубы с внутренним диаметром 110 мм. Пропускной способности такого изделия хватит, чтобы отвести стоки от ванны, унитаза, биде, писсуара и двух раковин. Несложно подсчитать, что для отвода канализации от двухсемейного дома достаточно диаметра 200 мм.

Также в оборудовании канализации жилого дома используются стандартные диаметры:

  1. Бытовые устройства (стиральные, посудомоечные машины и т. д.) – 25 мм.
  2. Умывальники, ванны, душевые кабины, писсуары – 32 мм.
  3. Разводка канализационных труб – 50–60 мм.
  4. Отведение стоков наружу, унитазы – 110 мм.
  5. Стояки – 200 мм.

На первый взгляд может показаться, что для ванны не хватит 32 мм трубы. Но в безнапорных системах пропускная способность изделия равна проходимости его самого узкого места. В современных ваннах устанавливают стоки диаметром меньше 32 мм и частично закрывают их решеткой. То есть такой трубы хватит даже с запасом. То же самое касается других сантехнических и бытовых устройств.

Некоторые потребители на всякий случай устанавливают трубы большего диаметра. Но здесь стоит учесть, что пропускная способность пропорциональна квадрату диаметра изделия. 100 мм труба, по сравнению с 50 мм, пропускает в 4 раза больше жидкости, а не в 2, как думают многие. Ситуация, когда все приборы в доме одновременно сливают максимально возможное количество жидкости в канализацию, почти невозможна. Поэтому устанавливать трубы большего диаметра нецелесообразно.

Методы расчета

Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:

  • Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
  • Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.

Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм.

Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет;
улучшается циркуляция в радиаторе;
батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

квадратура помещения.

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме.

Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

теплопотери.

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с.

При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м2:

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход.

У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал.

В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

  • если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
  • если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Определение внешнего и внутреннего диаметра трубы с помощью подручных средств

Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).

Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный – более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы – на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Как выбрать диаметр трубы отопления

Точно рассчитать, какого сечения трубы вам нужны, не получится. Придется выбирать из нескольких вариантов. А все потому, что добиться одинакового эффекта можно разными способами.

Поясним

Нам важно доставить к радиаторам нужное количество тепла и добиться при этом равномерного нагрева радиаторов. В системах с принудительной циркуляцией делаем мы это при помощи труб, теплоносителя и насоса

В принципе все, что нам нужно, — это за определенный промежуток времени «прогнать» определенное количество теплоносителя. Тут есть два варианта: поставить трубы меньшего диаметра и подавать теплоноситель с большей скоростью, или сделать систему большего сечения, но с меньшей интенсивностью движения.

Обычно выбирают первый вариант. И вот почему:

  • стоимость изделий меньшего диаметра ниже;
  • с ними работать легче;
  • при открытой прокладке они не так привлекают внимания, а при укладке в пол или стены требуется меньшие по размерам штробы;
  • при небольшом диаметре в системе находится меньше теплоносителя, что снижает ее инерционность и ведет к экономии топлива.

Так как есть определенный набор диаметров и определенное количество тепла, которое по ним нужно доставить, каждый раз считать одно и то же — неразумно.

Потому были разработаны специальные таблицы, по которым в зависимости от требуемого количества тепла, скорости движения теплоносителя и температурных показателей работы системы, определяется возможный размер.

То есть для определения сечения труб в системе отопления находите нужную таблицу и по ней подбираете подходящее сечение.

Расчет диаметра труб для отопления производился по такой формуле (при желании можете посчитать). Затем рассчитанные значения записывались в таблицу.

Где:

D — искомый диаметр трубопровода, мм
∆t° — дельта температур (разница подачи и обратки), °С
Q — нагрузка на данный участок системы, кВт — определенное нами количество тепла, необходимое на обогрев помещения
V — скорость теплоносителя, м/с — выбирается из определенного диапазона.

В системах индивидуального отопления скорость движения теплоносителя может быть от 0,2 м/с до 1,5 м/с. По опыту эксплуатации известно, что оптимальная скорость находится в пределах 0,3 м/с — 0,7 м/с.

Если теплоноситель движется медленнее, возникают воздушные пробки, если быстрее — сильно возрастает уровень шумов. Оптимальный диапазон скоростей и выбирают в таблице.

Таблицы разработаны для разных видов труб: металлических, полипропиленовых, металлопластиковых, медных. Рассчитаны значения для стандартных режимов работы: с высокими и средними температурами. Чтобы процесс подбора был более понятен, разберем конкретные примеры.

Как вычислить пропускную способность

Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.

Вычисление на основе сечения трубы

В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.

Внешнее сечение магистрали (мм) Приблизительное количество жидкости
В литрах в минуту В кубометрах в час
20 15 0,9
25 30 1,8
32 50 3
40 80 4,8
50 120 7,2
63 190 11,4

Расчет по температуре теплоносителя

С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.

Вычислить нужные данные можно по специальной таблице:

Трубное сечение (мм) Пропускная способность
По теплоте (гкл/ч) По теплоносителю (т/ч)
Вода Пар Вода Пар
15 0,011 0,005 0,182 0,009
25 0,039 0,018 0,650 0,033
38 0,11 0,05 1,82 0,091
50 0,24 0,11 4,00 0,20
75 0,72 0,33 12,0 0,60
100 1,51 0,69 25,0 1,25
125 2,70 1,24 45,0 2,25
150 4,36 2,00 72,8 3,64
200 9,23 4,24 154 7,70
250 16,6 7,60 276 13,8
300 26,6 12,2 444 22,2
350 40,3 18,5 672 33,6
400 56,5 26,0 940 47,0
450 68,3 36,0 1310 65,5
500 103 47,4 1730 86,5
600 167 76,5 2780 139
700 250 115 4160 208
800 354 162 5900 295
900 633 291 10500 525
1000 1020 470 17100 855

Поиск данных в зависимости от давления

При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:

Расход Пропускная способность
Сечение трубы 15 мм 20 мм 25 мм 32 мм 40 мм 50 мм 65 мм 80 мм 100 мм
Па/м Мбар/м Меньше 0,15 м/с 0,15 м/с 0,3 м/с
90,0 0,900 173 403 745 1627 2488 4716 9612 14940 30240
92,5 0,925 176 407 756 1652 2524 4788 9756 15156 30672
95,0 0,950 176 414 767 1678 2560 4860 9900 15372 31104
97,5 0,975 180 421 778 1699 2596 4932 10044 15552 31500
100,0 1000,0 184 425 788 1724 2632 5004 10152 15768 31932
120,0 1200,0 202 472 871 1897 2898 5508 11196 17352 35100
140,0 1400,0 220 511 943 2059 3143 5976 12132 18792 38160
160,0 1600,0 234 547 1015 2210 3373 6408 12996 20160 40680
180,0 1800,0 252 583 1080 2354 3589 6804 13824 21420 43200
200,0 2000,0 266 619 1151 2488 3780 7200 14580 22644 45720
220,0 2200,0 281 652 1202 2617 3996 7560 15336 23760 47880
240,0 2400,0 288 680 1256 2740 4176 7920 16056 24876 50400
260,0 2600,0 306 713 1310 2855 4356 8244 16740 25920 52200
280,0 2800,0 317 742 1364 2970 4356 8568 17338 26928 54360
300,0 3000, 331 767 1415 3078 4680 8892 18000 27900 56160

Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.

Гидравлический расчет по Шевелеву

В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.

Применение формул

Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.

Скоростные параметры можно взять из таблицы:

Тип водоподведения Скорость (м/сек)
Городской водопровод 0,60–1,50
Магистральный трубопровод 1,50–3,00
Центральная сеть отопления 2,00–3,00
Напорная система 0,75–1,50

Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.

Источник

Однотрубная система

Подобная схема магистрали монтируется из последовательно соединенных отопительных приборов. Прохождение жидкости происходит через каждый элемент системы поочередно, по чуть-чуть производя их обогрев, из-за этого до крайней секции она доходит с температурой несколько заниженной. Если в последнем радиаторе в схеме будет больше секций, на температуру внутри помещения это не окажет отрицательного влияния.

Сейчас имеются такие технологии, которые способствуют улучшению функционирования однотрубной отопительной схемы, это наличие:

  • на батареях специальных регуляторов;
  • вентилей для балансировки поступающей жидкости;
  • клапанов термостатических либо шаровых.

Подобное оборудование применяется для поддержки необходимого температурного режима в помещении.

Часто делают установку отдельного отопления, его монтаж производится по следующим схемам:

  • горизонтальной, с наличием насоса, он методом нагнетания перегоняет теплоноситель, обеспечивая его циркуляцию;
  • вертикальной — в ней происходит перетекание жидкости естественным образом;
  • вертикальной, с применением метода нагнетания, с естественной перегонкой либо комбинированного типа.

Горизонтальную систему, чтобы горячая вода перетекала естественным образом, конструируют под небольшим уклоном. Установка же радиаторов производится на одном и том же уровне. Радиаторы нужно оснастить кранами для спуска воздуха. В эту магистраль насос не устанавливают, потому что теплоноситель перетекает естественным образом.

Способ очистки от ННП водной поверхности с использованием металлических сеток, заполненных сорбентом

Проведенный анализ видов и способов очистки водной поверхности, который включает термический, химический, физический и биологический методы сбора и очистки водных акваторий от нефти и нефтепродуктов, показывает, что на данный момент нет наиболее эффективного и альтернативного способа или метода сбора и ликвидации ННП.

В данной курсовой работе для очистки водной поверхности от нефтепродуктов предлагается использовать каркас из металлической сетки в качестве бонового заграждения, высотой 0,5 – 1 метр и шириной 0,75-1 метр, заполненные сорбентом.

В качестве сорбента предлагаю применять: древесные опилки; ОДМ-1Ф, степень поглощения которого нефти 92-97% от массы, бензина 83-88% и керосина 85-90%; сорбент СТРГ, обладающего высокой сорбционной емкостью (поглощает 50 кг нефтепродуктов на 1 кг собственного веса); Сорбент Новосорб способный сохранять гидрофобные свойства при длительном (более 2 лет) контакте с водой или Сорбент Турбополимер поглощающий 40 кг нефтепродуктов на 1 кг собственного веса.

Принцип действия основан на том, что металлические сетки, прикрепленные друг к другу металлическими крючками 10-15 см и наполненные сорбентом, будут ограждать территорию разлива нефтепродуктов или нефти и одновременно впитывать нефть и нефтепродукты в себя.

Каркас представляют собой металлическую сетку (Рис.2) из просечного металла, в верхней части каркаса прикреплена крышка, через которую наполняют сорбентом.

Сорбент, находящийся в сетках, по мере заполнения нефтепродуктом и нефтью, будет меняться на новый через верхнюю крышку металлической сетки.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Методы расчета пропускной способности трубопроводов

Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.

Гидравлический расчет трубопровода

Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:

  1. Задается нужный расход Q и оптимальная скорость среды на каждом участке.
  2. Подбирается диаметр трубы, определяются потери напора по длине.
  3. Процедура повторяется для всех участков.
  4. Находится удельное значение потери давления на 1 пог. м.
  5. Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
  6. Исходя из технических характеристик оборудования определяется расход Qнасоса.
  7. Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.

Расчет пропускной способности канализационных труб

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):

Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:

По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.

Расчет пропускной способности газопроводов

В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.

Как рассчитать параметры дымохода

Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.

При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.

Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.

  • Задается скорость движения дыма U=2 м/с.
  • За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
  • Температура разогретого дыма T=140°.

Объем исходящего дыма определяется по формуле:

Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.

Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:

Диаметр определяется по геометрической формуле:

D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.

Ближайший диаметр трубы с округлением в большую сторону — 150 мм.

Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.

Виды радиаторов

Для отопления помещений используют батареи:

  • чугунные ― долговечны, нечувствительны к теплоносителю и давлению, способны выдерживать гидроудары;
  • алюминиевые ― средний срок службы 15 лет, хорошая теплоотдача, довольно хрупкие, не выдерживают высокого давления и грязного теплоносителя;
  • биметаллические ― служат 25 лет, хорошо отдают тепло, устойчивы к гидроударам, нечувствительны к энергоносителю;
  • стальные ― эксплуатируются в течение 10 лет, хорошая теплоотдача, выдерживают среднее давление, капризны к теплоносителю;
  • медные ― долговечны, нечувствительны к типу и качествам жидкости, хорошо выдерживают давление и его перепады.

Подключение

Два популярных типа подключения батарей:

однотрубное — и подача горячего теплоносителя, и возврат остывшего, происходят по одной трубе;

Фото 2. Однотрубная схема подключения радиаторов по принципу сверху вниз (наверху) и с нижним типом (внизу).

двухтрубное — подача нагретой жидкости идёт по одной трубе, холодной — по второй.

Справка. Третьим типом является не самый популярный коллекторный тип, в котором трубы идут от одного коллектора к каждому радиатору. Способ хорош для обогрева, но дорог по стоимости оборудования.

В каждом типе контур может идти:

  • вертикально — с верхних этажей на нижний, часто применяется в самотёчных системах;
  • горизонтально — труба последовательно соединяет все радиаторы, используется как в естественной, так и принудительной циркуляции.

Подключение радиаторов может быть верхним, нижним, диагональным. Тип подключения влияет на диаметр подключаемых труб и их количество.

Расчет диаметра трубы по расходу воды

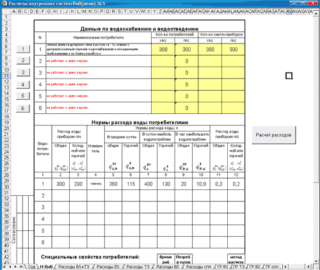

Определяем правильно расход воды

Чтобы определить диаметр трубы по расходу проходящей жидкости, понадобятся значения истинного потребления воды с учетом всех сантехнических приборов: ванны, кухонного смесителя, стиральной машины, унитаза. Рассчитывается каждый отдельный участок водопровода по формуле:

qc = 5× q0 × α, л/с

где qc – значение потребляемой воды каждым прибором;

q0 – нормируемая величина, которая определяется по СНиП. Принимаем для ванны – 0,25, для кухонного смесителя 0,12, для унитаза -0,1;

а – коэффициент, учитывающий возможность одновременной работы сантехнических приборов в помещении. Зависит от значения вероятности и количества потребителей.

На участках магистрали, где совмещаются потоки воды для кухни и ванны, для унитаза и ванны и т.д., в формулу добавляется значение вероятности. То есть возможности одновременной работы кухонного смесителя, крана в ванной, унитаза и других приборов.

Вероятность определяется по формуле:

Р = qhr µ × u/q0 × 3600 × N,

где N – число потребителей воды (приборов);

qhr µ — максимальный часовой расход воды, который можно принять по СНиП. Выбираем для холодной воды qhr µ =5,6 л/с, общий расход 15,6 л/с;

u – количество человек, использующих сантехнику.

Пример расчета расхода воды:

В двухэтажном доме имеется 1 ванная, 1 кухня с установленными стиральной и посудомоечной машиной, душевая кабина, 1 унитаз. В доме живет семья из 5 человек. Алгоритм расчета:

  1. Рассчитываем вероятность Р = 5,6 × 5/0,25 × 3600 × 6=0,00518.
  2. Тогда расход воды для ванной составит qc = 5× 0,25 ×0,00518=0,006475 л/с.
  3. Для кухни qc = 5× 0,12 ×0,00518=0,0031 л/с.
  4. Для туалета qc = 5× 0,1 ×0,00518=0,00259 л/с.

Рассчитываем диаметр трубы

Существует прямая зависимость диаметра от объема перетекающей жидкости, которая выражается формулой:

где Q – расход воды, м3/с;

d – диаметр трубопровода, м;

w – скорость потока, м/с.

d = √(4Q/πw), м

Скорость потока воды можно принять по таблице 2. Существует более сложный метод расчета скорости потока – с учетом потерь и коэффициента гидравлического трения. Это довольно объемный расчет, но в итоге позволяющий получить точное значение, в отличие от табличного метода.

Перекачиваемая среда Оптимальная скорость в трубопроводе, м/с
ЖИДКОСТИ Движение самотеком:
Вязкие жидкости 0,1-0,5
Маловязкие жидкости 0,5-1
Перекачиваемые насосом:
Всасывающий трубопровод 0,8-2
Нагнетательный трубопровод 1,5-3
ГАЗЫ Естественная тяга 2-4
Малое давление (вентиляторы) 4-15
Большое давление (компрессор) 15-25
ПАРЫ Перегретые 30-50
Насыщенные пары при давлении
Более 105 Па 15-25
(1-0,5)*105 Па 20-40
(0,5-0,2)*105 Па 40-60
(0,2-0,05)*105 Па 60-75

Пример:
Рассчитаем диаметр трубы для ванной, кухни и туалета, исходя из полученных значений расхода воды. Выбираем из таблицы 2 значение скорости потока воды в напорном водопроводе – 3 м/с.

Тогда диаметр трубопровода определяется:

для ванной d = √(4*0,006475/3,14*3)=0,052 м

для туалета d = √(4*0,00259/3,14*3)=0,033 м

для кухни d = √(4*0,0031/3,14*3)=0,036 м

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
