Разводка труб в ванной и туалете — правильные сантехнические схемы

Из какого материала выбрать трубы?

Существует множество вариантов труб для водопроводных коммуникаций, различающихся по материалу, из которого они изготовлены. Трубы могут быть металлическими, металлопластиковыми и пластиковыми. Каждый вид обладает своими достоинствами и недостатками.

Для водопровода можно выбрать трубы из металла — меди или стали

Оцинкованная сталь. Этот материал является очень прочным. Эксплуатационный срок таких изделий доходит до 25 лет. Защитный слой, который представлен цинком, делает эти трубы устойчивыми к губительному воздействию коррозии. Однако из-за механических воздействий, целостность слоя может нарушаться и тогда участки без него подвергаются ржавлению. Помимо этого, транспортировка и монтаж труб считаются трудозатратными из-за веса изделий.

Нержавеющая сталь. Прочный и долговечный материал. Эксплуатационный срок в нормальных условиях может доходить до 50 лет. Детали из нержавеющей стали отличаются устойчивостью к коррозии и механическим воздействиям. Основной минус таких изделий — их высокая стоимость.

Медь. Медные трубы довольно прочные и не поддаются коррозии. Медь является дорогостоящим материалом и, кроме этого, требует использования таких же фитингов, которые тоже стоят недёшево. Сочетание медных труб с фитингами из других материалов категорически запрещается — это приведёт к окислению сплава. Срок службы медных деталей может доходить до 70 лет. Также стоит отметить внешний вид такой конструкции. Такие трубы не только впишутся в интерьер, но и могут стать его украшением.

Металлопластик. Металлопластиковые детали отличаются небольшой стоимостью и отличной устойчивостью к коррозийным воздействиям. Кроме этого, они не накапливают на внутренних стенках соли и мусор. Транспортировка и монтаж труб довольно просты из-за их небольшого веса. Эксплуатационный срок таких изделий составляет примерно 30 лет. Основной минус металлопластиковых деталей — низкая термоустойчивость (температура среды в системе не должна превышать 95 °C).

Полиэтилен (ПЭ). Изделия из этого материала просты в установке, довольно прочные

Важно запомнить, что использование таких труб в системе горячего водоснабжения нежелательно, поскольку полиэтилен обладает низкой термоустойчивостью. Для холодных водопроводов такие трубы подойдут идеально, поэтому так часто из них выполняется канализация

Эксплуатационный срок ПЭ труб — 30 лет.

Пластиковые трубы — экономны и практичный вариант для устройства водопровода

Полипропилен (ПП). Прочный и долговечный материал, который может прослужить 50 лет. Полипропиленовые детали не поддаются коррозии, обладают гладкими внутренними стенками, что влияет на хорошие пропускные показатели и препятствует образованию солевых отложений. Монтаж таких труб выполняется с применением сварочного аппарата. В системах горячего водоснабжения принято устанавливать армированные ПП трубы.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Материал труб и методы соединения

Для самостоятельной сборки внутренней канализации в настоящее время используются серые ПВХ трубы с раструбами и фитинги из этого же материала с аналогичной системой соединения. Внутри утолщенной части стоит резиновое кольцо. Система безнапорная, самотечная, герметичность стыков гарантирована на 100%.

С водопроводом все обстоит гораздо сложнее, используются трубы из нескольких конструкционных материалов:

  • металлопластиковые – соединение обжатием или компрессионными фитингами;
  • полипропиленовые – стыки соединяются сваркой, бюджетный вариант для квартиры;
  • из сшитого полиэтилена низкого давления – стыкуются обжимными фитингами, необходим специальный инструмент;
  • медные – сборка обжимными фитингами или пайкой;
  • из нержавейки — соединение обжимными фитингами, возможна сварка.

Для самостоятельной разводки трубопроводов ХВС/ГВС подходит любой из этих вариантов с учетом следующих нюансов:

  • максимальный коэффициент линейного расширения у полипропилена, не рекомендуется монтаж в штробах;
  • для соединения медных, ПНД и металлопластиковых труб методом обжатия потребуется дорогостоящий специальный инструмент, но его можно взять в аренду за сравнительно небольшую сумму, обжимные фитинги не требуют обслуживания и их можно прятать в стены;
  • для сварки полипропилена паяльником необходима высокая квалификация, а так же сложно контролировать качество соединения, паяльники можно взять в аренду;
  • полипропилен можно стыковать электросварными фитингами, которые стоят дороже обычных, но резко снижают требования к квалификации домашнего мастера (требуется специальное оборудование);
  • металлопластиковый водопровод на обжимных фитингах для самостоятельного исполнения считается самым доступным вариантом, единственное что такое фитинги нельзя прятать в штробы, так как их требуется периодически подтягивать.

Максимальный эксплуатационный ресурс показывают медные трубы, причем, при соединении обжимными фитингами эта характеристика снижается в сравнении с пайкой. Трубы из нержавейки тоже долговечны, но только если их сваривать, обжимные фитинги с резиновым кольцом не так долговечны.

Таким образом, рациональным сочетанием ресурса и трудоемкости работ по реализации проекта водопроводов ХВС/ГВС обладает подводка из металлопластиковых или полиэтиленовых труб низкого давления.

Выбор труб

Наиболее популярными сейчас являются полипропиленовые и металлопластиковые трубы. Преимущества обоих типов – высокая экологическая безопасность и отсутствие коррозии.

Внешний вид довольно эстетичен, но только при условии качественной и внимательной сборки. К минусам полипропилена относятся:

  • сложность монтажа, для которого требуется паяльная лампа и соответствующие навыки;
  • способность сильно увеличиваться в длине при нагреве;
  • большая толщина стенки трубы;
  • отсутствие гибкости, что заставляет делать дополнительные тройники и колена, занимающие ещё больше места.

Металлопластик лишён всех этих недостатков. Он лёгкий, тонкий и гибкий, что позволяет быстро его собирать, как конструктор – требуются только клещи и специальные ножницы для резки.

В отличие от полипропиленовых труб, поставляемых фиксированной длины, металлопластиковые продаются в бухтах, что позволяет нарезать их как надо, без лишних стыков. При нагревании они расширяются незначительно, что избавит вас от проблем при закреплении длинных отрезков.

Фитинг к металлопластику крепится проще простого – торец трубы просто натягивается на него и обжимается клещами. Существует вариант с разборными соединениями, но он имеет существенный недостаток – фитинги будут периодически расшатываться, и их придётся подтягивать.

Единственным минусом металлопластиковых труб является дороговизна материалов. Сторонники полипропилена часто указывают также на уменьшение проходимости воды в местах соединений, что приводит к их зарастанию отложениями, а также повышенному гидравлическому сопротивлению. Однако это утверждение верно лишь при использовании разборных фитингов.

На какой разновидности труб остановить выбор – решать вам. Чтобы сравнить их по внешнему виду, посмотрите фото водопровода в квартире в различных исполнениях.

Учет и контроль

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Этапы разводки воды в квартире своими руками

Для начала создается план, на котором учитывается размещение узлов и их габариты. Дальше следует избавиться от старого водопровода. В новостройке сантехнический узел приходится разрабатывать заново. В старых квартирах за основу берется уже существующий санузел, но лучше все же поменять систему.

При демонтаже сначала следует перекрыть подачу воды в квартиру. Дальше снимаются все фитинги и оборудование. Всю технику лучше вынести, чтобы было место для работы. При наличии счетчиков, их также следует снять. Можно сделать подачу горячей воды от водонагревателя.

Этапы подключения разводки труб:

Для начала собираем трубы на полу

Важно соблюдать все размеры и герметизировать стыки. Подключаем краны.
Установка труб в определенные секции

Дальше монтируем стояки к смесителям. Для этого накручиваем тройник на два конца разрезанной трубы. На конце каждой перпендикулярной трубы требуется закрепить фитинг.
Дальше необходимо скрыть все коммуникации в стене. Но следует помнить, что соединения должны быть в свободном доступе. Скрывают разводку, стыки, четверник.

Для квартиры лучше всего использовать коллектор для водоснабжения. Это компактный вариант, который подходит для условий нестабильного давления. Для горячей подачи воды подойдет подходящая арматура.

Разведение водопровода в частных домах

  1. Подготовленные трубы прокладываются в доме, начиная от водопотребителей.
  2. Трубы к потребляющей точке подсоединяются переходником, чтобы была возможна установка крана для перекрывания воды.
  3. Трубы прокладывают к коллектору. Желательно не проводить трубы сквозь стены, а также перегородки, а если это приходится делать, заключайте их в стаканы.

Для более легкого ремонта размещайте трубы на отдалении 20-25 мм от поверхностей стен. Выполняя монтаж сливных кранов, создавайте небольшой уклон в их сторону. Трубы крепятся к стенам спецклипсами, устанавливая их на прямых участках через каждые 1,5-2 метра, а также во всех угловых соединениях. Для совмещения труб под углами применяют фитинги, а также тройники.

При подсоединении труб к коллектору всегда устанавливается запорная арматура (она нужна для ремонта и возможности отключения водопотребления).

Какой диаметр труб должен быть?

Исходя из рекомендаций профессионалов, расчет сечения труб лучше проводить до приобретения. Это избавит от проблем с пропускной способностью конструкции. Основные нюансы, которые нужно учитывать во время расчета труб:

  1. Самая крайняя точка должна иметь двухкратный показатель запаса напора.
  2. В трубах сечением 12 мм может возникнуть турбулизация. Обычно данное явление возникает на входе в стояк, где нормальное показание напора может достигать от 1,5 до 4,5 атмосферы. В конструкции из труб, чей диаметр составляет 16 мм, турбулизации не бывает даже при тех же показателях напора.
  3. Потери давления на единицу арматуры и соединительных элементов трубопровода примерно равны 0,15 атмосфер.
  4. Полипропиленовые трубы с 16 мм сечением обладают потерями 0,05 атмосфер на 1 метр конструкции.
  5. Минимально допустимое давление во время рабочего процесса должно составлять 0,3 атмосферы.

Довольно важным показателем является значение давления на входе. Исходя из особенностей, вход имеет свои показатели давления. Эта характеристика определяет, достаточен ли будет напор для дальних приборов в конструкции. Если есть желание общее давление в стояке можно узнать, спустившись в подвал дома и посмотрев на манометр. Данное значение нужно разделить на количество этажей, полученное значение будет примерным показателем давления на входе для одной квартиры.

Кроме этого, есть показание, определяющее нелинейную зависимость потерь давления внутри водопровода. Главным параметром, определяющим это значение, является скорость течения жидкости по трубам. Она зависит от диаметра труб, даже небольшое увеличение диаметра показатель потери значительно падает.

Важно! В сложных ситуациях специалисты советуют определять разводку труб, используя в качестве руководства строительные нормы и правила (СНиП). Более того, всегда можно обратиться за помощью к профессионалу, который сделает нужные расчеты и определит оптимальный диаметр труб для конкретной ситуации

Достаточно популярной является разводка холодной и горячей воды в квартире, учитывающая все показатели потерь и максимально их снижает – это разводка трубой водоснабжения в квартире, которая имеет сечение 20 мм с отводами к трубам 16 мм сечением.

Причины замены водопровода

Замена водопровода в доме или квартире — ответственный шаг. Её проводят по разным причинам. Рассмотрим основные из них:

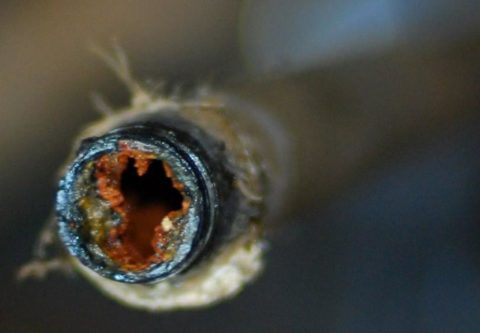

Забивка. Старые коммуникации, как правило, включают в себя стальные трубы, стенки которых не отличаются гладкостью и предрасположены к накапливанию солевых отложений, окалин, песка и т. д. В результате этого, в трубах образуются непроходимые пробки, которые уменьшают пропускную способность системы или полностью закупоривают просвет трубы.

Протечки. К такой проблеме особенно предрасположены трубы шовного типа. Протечку в системе можно устранить, вызвав сварщика, но, как и в предыдущем случае, это решит проблему лишь на время, до появления течи в другом месте.

Неэстетичность. Старые водопроводы из стали обладают довольно неприятным внешним видом: следы ржавления, облупившаяся краска и т. д. Современные металлопластиковые и пластиковые конструкции гораздо более презентабельны и могут вписываться в интерьер помещений, не портя его.

Старые трубы демонтируют не только потому, что они перестают выполнять свои функции, а еще и из-за непривлекательного внешнего вида

Индивидуальный источник

Установка системы подачи воды в собственном доме должна начинаться с источника воды, который удовлетворяет санитарным нормам. Это может быть река, озеро или подземная скважина. Наиболее удобным и популярным способом является колодец, так как при отсутствии электричества воду можно достать из колодца вручную. Колодец также украшает внешний вид участка.

Вторым по распространению является водопровод, действующий от подземной скважины прямо в подвальном помещении дома. В этом случае не нужно копать траншеи для труб, давление воды будет больше, так как насосная станция будет лучше работать. Ей не нужно качать воду с большого расстояния, при этом организовать эту систему можно сразу в доме.

Проблема этого способа заключается в заиливании скважины. Ее придется чистить не реже одного раза в пять лет. Функциональность различных скважин может отличаться по эффективности. Это зависит от того, насколько насыщен слой воды. Стандартный диаметр скважины 15 см. При этом можно применять погружной насос для системы, но не получится зачерпнуть воду как из колодца.

Некоторые хозяева чаще всего устанавливают дополнительный резервуар для воды объемом около 500 литров. Это дает возможность не остаться без воды, когда отсутствует электроэнергия. Артезианские скважины рассматривать нет смысла, так как это редкий вариант источника для собственного дома. Устройство такой скважины обойдется дорого. Чтобы получить разрешение на бурение такой скважины, потребуется доказать, что необходима именно артезианская скважина, а не другая.

Подборка материала

Предпочтение отдается инновационным обладающим лучшими характеристиками материалам, обеспечивающими более высокое качество воды и продолжительный срок использования водопроводной системы.

Специализированные компании предлагают трубы, изготовленные из материалов:

  • меди;
  • металлопластика;
  • искусственных компонентов.

Применение медных труб прежде всего требует больших денежных затрат, связанных с высокой стоимостью изделия.

Многие специалисты указывают на два фактора, отрицательно влияющих на качество воды:

  • при взаимодействие на протяжении определенного периода меди с водой, образуется закись меди, которая является ядом;
  • отрицательное влияние припоя используемого при пайке медных труб на состояние воды, белое олово в процессе продолжительной эксплуатации трубопровода постепенно переходит в другое состояние – серое олово, представляющее собой серый мелкозернистый порошок, попадающий в питьевую воду и ухудшающий ее качество.

Трубы обладают пластичностью их можно гнуть в зависимости от направления водопровода. Потери напора воды в сети и гидродинамическое сопротивление составляют ничтожно малые величины.

Для монтажа труб применяется специальный инструмент:

  • обжимные клещи;
  • труборез;
  • комплект римеров, соответствующий диаметру используемых труб.

Установка труб должна производиться с учетом обеспечения открытого доступа к трубопроводу для возможного проведения ремонтных работ.

Пластиковые трубы изготовляются с использованием:

  • полиэтилена (РЕ);
  • полибутилена (РВ);
  • полипропилена (РР);
  • поливинилхлорида (PVC).

Для монтажа трубопровода с использованием полиэтилена при установке ГМС необходима модификация полиэтиленовых труб с армированием, которая позволяет перекачивать воду с температурой свыше 60 °С.

В сети городского водопровода возникают перепады напора воды, достигающие при подаче горячей воды – 4.5 атм., холодной – 6 атм. Полиэтиленовые трубы с низким значением гидравлического сопротивления не разрушаются при воздействии отрицательных температур.

Для предотвращения возникновения разрушительного напора воды в системе в обязательном порядке устанавливается аквастоп, перекрывающий при необходимости подачу воды.

Для соединения концов труб, используется пайка, которая образует прочный шов, выдерживающий высокий напор воды в сети.

Данный вид труб применяется при монтаже «теплых полов».

Трубы, изготовленные из полипропилена, обладают высокой прочностью на разрыв, стыкуются с помощью пайки и выдерживают температурный режим до 130°С, напор воды до 12 атм. Для соединения полипропиленовых труб применяются фитинги с последующей пайкой при 250°С осуществляемой с помощью специального паяльника.

Соединение труб осуществляется с помощью склеивания, а трубопровод обладает ограниченной прочностью и устанавливается совместно с аквастопом.

Установка водопровода

Внутренняя и наружная схема труб различаются так же, как скрытая и открытая система водопровода. Скрытая проводка предполагает расположение труб под отделочными материалами или в стенах. Внешняя схема предусматривает открытое размещение труб. Можно использовать полускрытую схему разводки. В этом случае трубы закрываются коробами, так же как компьютерные провода. Короба можно не отделывать материалами, так как они чаще всего белого цвета, и не нарушают эстетики здания. Но можно и заклеить какими-либо материалами.

Наиболее сложным является создание правильной схемы водопровода. Необходимо спланировать схему канализации и сделать отверстия для труб в стенах. При расчете водопровода нужно учесть мощность скважины, потребление воды в каждом месте забора. Установка и соединения труб в частном доме является кропотливой и трудоемкой работой, но вполне возможной для самостоятельно проведения.

Коллекторное подключение труб

Самый надёжный и безопасный вариант разводки — это коллекторная разводка труб. Суть способа состоит в подключении каждого потребителя непосредственно к общему коллектору.

При этом каждое подключение имеет свой кран, с помощью которого можно в любое время прекратить подачу воды в конкретной точке.

Разведение трубопровода по коллекторной схеме

Все краны находятся в одном месте, скрыты в специальном шкафу. Так как при таком методе подключения получается минимум соединений, то возможна скрытая прокладка магистралей.

В связи с тем, что требуется большое количество дополнительных материалов, итоговая смета при таком способе разветвления довольно высока. К тому же требуется точный расчёт, а выполнение монтажных работ нужно доверить опытному мастеру.

Все эти затраты вполне оправданы, поскольку можно легко осуществлять сервисное обслуживание любой техники не отключая водоснабжение всего санузла.

Давление при таком способе прокладки всё время высокое и не снижается даже во время работы какой-либо техники. Скрытая разводка труб ванной делает вид комнаты более аккуратным.

Есть и общие нюансы для этих двух вариантов:

  • Во-первых, нужно следить, чтобы соединений было как можно меньше ибо они могут дать протечку. Элементы трубопровода и все комплектующие к ним детали (муфты) должны быть выполнены из однородного схожего материала. Монтаж сходных материалов более долговечен.
  • Во-вторых, во избежание оседания конденсата, трубы следует теплоизолировать.
  • В-третьих, схему разводки следует спланировать так, чтобы все приборы учёта и разъёмные соединения были в постоянном свободном доступе.

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода — это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства — редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

  1. Значительная сумма затрат на ее обустройство.
  2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
  3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора — с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке — автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Нормативные требования

  1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

  • Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
  • Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

  • Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
  • При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
  • При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

  • Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
  • Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

  • Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
  • Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
  • Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

  • Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
  • Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

  • На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
  • Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасностиПри подводе к месту установки смесителя надо точно выдерживать расстоянияПри скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…Трубы укладывают параллельноНа каждый отвод ставится вентильСпособ спрятать трубы в ванной, проложенные вдоль стены

Выводы и полезное видео по теме

Сборка водопровода из металлопластиковых труб в исполнении мастера-сантехника:

Практическая видеоинструкция по установке муфт для металлопластиковых труб, монтажу сгонов и промежуточных секций водопровода:

Видеопособие по капиллярной пайке медных труб для водопроводной магистрали:

https://youtube.com/watch?v=N9QwpYEQpUw

Правила выбора полипропиленовых труб для водопровода:

https://youtube.com/watch?v=fKf2kG7gHvw

Построение работоспособной водопроводной системы в квартире невозможно без внимания к деталям на каждом этапе – проектировании, выполнении гидравлического расчета или сборке выбранной схемы разводки. Впрочем, положиться на типовые решения или выполнить построение эффективного водопровода на годы вперед – решать вам.

Поделитесь с читателями личным опытом организации разводки труб водоснабжения. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях материала. Блок для обратной связи находится ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
