Как выбрать сцепку на мотоблок?

Виды и особенности сцепных устройств

Сцепное устройство – это элемент, выполненный из прочного металла, предназначенный для закрепления на сельскохозяйственную технику дополнительного оборудования. Сцепка в общем виде состоит из стойки, корпуса сцепления с винтом и рукояткой, скоб и штырей, а скрепляются эти элементы между собой при помощи болтов с гайками.

Можно выделить несколько видов сцепных устройств для мотоблоков.

• Сцепку АПМ применяют в случае обработки земли плугом или окучником и сбора урожая копалкой. Сцепка для мотоблока «Нева» в этом случае осуществляется всего тремя болтовыми соединениями.
• Благодаря своей конструкции универсальная сцепка способна приподнимать мотоблок так, чтобы плуг или окучник перпендикулярно входил в почву. Кроме того, с её помощью можно присоединить не один, а два и даже три навеса. Универсальная сцепка снабжена механизмом регулировки угла наклона во всех плоскостях.
• Сцепное устройство «МК» создано исключительно для обработки посевных земель мотоблоками «Крот» и «ОН».
• Самодельные сцепки различных конструкций используются в тех случаях, когда оригинальные устройства невозможно приобрести по каким-то причинам.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Определяем основные характеристики прицепа – ориентируемся на заводские модели

Конструкция телеги для мотоблока не относится к сверхсложным. При наличии болгарки, электросварки и дрели сделать прицеп самостоятельно сможет практически любой владелец ручного минитрактора. Главное – перед сборкой тележки правильно составить ее чертеж или эскиз, а затем, уже строго по нему, выполнять все работы. Для этого сначала надо определиться с основными характеристиками прицепа: грузоподъемностью, габаритами и некоторыми другими. Чтобы упростить эту процедуру, рекомендуется ориентироваться на заводские, промышленного изготовления модели мотоблочных телег.

Заводские прицепы выпускают грузоподъемностью начиная от 300 кг и до 1000 кг с кузовами разных размеров. Эти параметры зависят от того, для использования с каким мотоблоком тележка предназначена, а, точнее, от его технических характеристик. В соответствии с этим различают 3 основных типа прицепов: на тяжелые, средние и легкие ручные минитрактора.

С тяжелыми, мощностью свыше 10 л.с. мотоблоками, как правило, используют одно- либо двухосные телеги с кузовом длиной 2–3 м и шириной 1,2 м. Такие прицепы рассчитаны на транспортировку грузов массой 500–1000 кг.

Прицеп к мотоблоку для транспортировки тяжелых грузов

На средние ручные минитрактора – мощностью от 4,8 до 10 л.с. – ориентированы одноосные тележки с размером кузова 1,0×1,5 м, 1,1×1,4 и подобные. Их грузоподъемность составляет 300–500 кг.

С легкими мотоблоками, мощностью до 4,8 л.с., обычно используют одноосные прицепы с кузовом длиной 0,85–1,15 м и шириной 1 м. Грузоподъемность этих тележек не более 300 кг.

Высота бортов у заводских стандартных тележек для мотоблоков 30–35 см. На большегрузных прицепах устанавливают бортовые ограждения каркасной конструкции, высота которых 50–60 см.

Чтобы было легче осуществлять погрузку и выгрузку, задний борт тележек сделан откидывающимся и съемным. На некоторых моделях помимо заднего открываются и снимаются оба боковых, что повышает удобство заполнения кузова грузом и освобождения от него.

Откидной задний борт тележки

Все стандартные прицепы изготавливаются самосвальными. На моделях для средних и легких мотоблоков нет гидравлического подъемного цилиндра и эта функция реализована за счет конструкции тележки. Кузов на прицепе установлен так, что его центр тяжести и груза, находящегося в нем, расположен на поворотной оси, совмещенной с колесной парой тележки. Такая балансировка значительно облегчает ручное опрокидывание.

Это обусловлено тем, что при спуске по крутому уклону инерцию движения груженого прицепа погасить только 1-м тормозом ручного минитрактора невозможно. Поэтому тележки для тяжелых мотоблоков должны быть оборудованы своей системой торможения.

https://youtube.com/watch?v=iVMSXTzfx2g

Как правильно выбрать: размеры, грузоподъемность

При покупке тележки для мотоблока в первую очередь следует обратить внимание на то, на груз какого веса она рассчитана. Этот показатель выбирают в соответствии с тем, каким образом и насколько часто минитрактор предполагается использоваться для перевозки разного рода материалов

Разумеется, при выборе грузоподъемности тележки следует учитывать и возможности самого мотоблока. Максимальный вес материалов, который такая техника может перемещать, обычно указывается в ее техническом паспорте.

Размеры прицепа для мотоблока — показатель также немаловажный. От него зависит то, какой объем груза, к примеру, сена, в последующем можно будет перевозить на мини-тракторе. Этот показатель, конечно же, также нужно выбирать в соответствии с техническими характеристиками пахаря.

К примеру, оптимальными размерами прицепа для мотоблока МТЗ считаются 140 х 100 см. Такие тележки способны перевозить грузы весом около 350 кг.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Советы по монтажу сиденья

• Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.
• Для увеличения числа применяемых орудий адаптер можно улучшить специальной двойной сцепкой. Такое приспособление для мотоблока «Салют» тоже может подойти. С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.

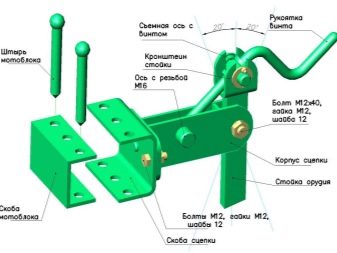

Как сделать своими руками?

Сцепка – не такой уж сложный узел, его легко можно изготовить и самостоятельно. Но учитывайте, что при эксплуатации она будет испытывать большие нагрузки. Следовательно, при конструировании и сборке данного соединительного узла необходимо соблюдать рекомендации специалистов по габаритам и материалу изготовления деталей. При выборе модели сверяйте размеры фаркопа мотоблочного агрегата и оборудования, предназначенного для присоединения. После того как вы подобрали модель сцепки, начертите подробный чертеж узла с указанием точных размеров.

Вам понадобятся следующие материалы и инструменты:

• угловая шлифовальная машинка;
• электродрель;
• инструменты для измерения и разметки;
• аппарат для сварочных работ;
• ключи;
• крепежные элементы;
• лист прочного сплава либо квадратный швеллер;
• регулировочный рычаг.

Оптимальным вариантом будет изготовление соединительной сцепки с регулировочным механизмом. Это позволит вам присоединять к мотоблоку и максимально эффективно применять различные виды дополнительных механизмов, независимо от страны-производителя и класса устройства. Для сверления отверстий под крепежные элементы тщательно подбирайте сверла – их диаметр должен идеально совпадать с размерами крепежных элементов. Это позволит избежать люфта и, как следствие, ускоренного износа.

Для начала обеспечьте себе ровную рабочую поверхность – верстак или стол подходящего размера. Затем произведите разметку согласно подготовленному чертежу. Просверлите все необходимые отверстия, тщательно соблюдая диаметры крепежных элементов. Проверьте размеры штангенциркулем либо болтом, вставив его в готовое отверстие. Люфт и заклинивание элемента недопустимы. После этого приварите все детали соединительного узла.

Прикрепите кронштейн к штырю болтами. Механизм регулировки, если он предусмотрен в модели, также зафиксируйте на конструкции. При изготовлении сцепок можно использовать запчасти для автомобилей, к примеру, из кардана может выйти неплохой соединительный узел для мотоблока. Если вы решили изготовить сцепное устройство из карданного вала, возьмите новую деталь – ранее использовавшийся вал уже изношен и не будет обладать необходимыми прочностными характеристиками.

Технические характеристики

У сцепок «Зирка» в укороченном варианте высота внутренней втулки или диаметр отверстия составляет от 2 до 9,4 сантиметра. При этом вес конструкции 4,6 килограмма. Размер рамной планки 315 мм.

Отличает такое изделие угол регулировки и наличие поворотного механизма, благодаря которому плуг, независимо от условий, строго горизонтально обрабатывает почву, даже если мотоблок смещается. Сцепка широко применяется при необходимости корректирования работы навесного оборудования или когда перепахивается неровная поверхность.

Есть на рынке удлиненный вариант описываемой модели. Вес конструкции увеличился до 7,5 кг, внутренний диаметр 210 мм, а втулка имеет высоту 94 мм. Габариты рамной планки также больше — 520 мм.

В конструкции использовался зажим поворотного типа. Плуг идет всегда под прямым углом и все благодаря болтовому соединению, при этом положение техники не играет роли.

На универсальных сцепках также присутствует болтовой зажим, но они крепятся к технике посредством специального переходника. Ширина может достигать 0,9 метра, максимальный вес 6,6 кг.

Если рассматривать тройную модель, то она устанавливается на мотоблок с помощью фронтальной части на поворотном узле. Покупается эта часть отдельно, поскольку ни с одним мотоблоком не поставляется. Ширина, которой обладает описываемая сцепка — 900 мм. У монтажной пластины ширина 80 мм, а длина 120 мм. Вес конструкции 7.3 кг.

Как сделать прицеп к мотоблоку своими руками

Здесь мы объясним, как сделать самодельный прицеп для мотоблока рассмотрим его составные части и чертежи, которые помогут сделать ваш прицеп.

Прицеп для мотоблока можно рассматривать как совокупность рамы, кузова, колес и сцепки. Раму делают из стальных труб прямоугольного и круглого сечения, скрепляют их стальными уголками при помощи сварочного аппарата.

Все это нужно для дачников, ведь наверняка вы будете использовать прицеп в хозяйстве, по бездорожью.

Для дна и бортов кузова можете использовать проф настил, листовой метал толщиной 1мм, или доски толщиной в 20 мм. Используя доски нужно скрепить их между собой стальными уголками, а готовый кузов прикрепить к раме болтами. Для удобства погрузки и разгрузки боковины делают откидными, об этом мы еще упомянем.

Виды отвалов на минитрактор

Данное навесное оборудование используется для чистки снега и наледи в домашнем хозяйстве. Минитракторы с лопатой активно применяются в коммунальной и строительной сфере. В последнем случае с их помощью равномерно распределяют щебень или песок.

Выделяют два основных вида данного оборудования:

1. Задний отвал на минитрактор. В этом случае оборудование задненавесное. Запуск выполняется навеской агрегата;
2. Передний отвал. В конструкции гидроцилиндр, запускающий устройство. Минитрактор выполняет роль бульдозера с передней навеской. Машина значительно увеличивается в весе, потому возникают небольшие трудности при подъёме лопаты при транспортировке.

Отвалы рознятся между собой по таким качествам:

• Масса в пределах 65 – 105 килограмм;
• Ширина от 120 до 200 сантиметров;
• Мощность трактора с лопатой от 16 л. с.

После установки отвала на минитрактор нужно выбрать угол, под которым будут выполняться работы. Для очистки дорог подходит острый угол, для работы на больших территориях больше подойдёт прямой угол.

При наличии необходимых инструментов и материалов можно сделать отвал для снега на минитрактор своими руками.

Рекомендации по изготовлению

Сборка конструкции должна проводиться на ровной поверхности. При выборе профиля примерно в 40−50 мм усиливать конструкцию косынками не понадобится. При нормальных и равномерных сварочных швах конструкция получится довольно жесткой, поэтому при отсутствии навыков работы со сваркой лучше привлечь опытного человека. После окрашивания устройства специальной краской все детали будут защищены от коррозии, и тележка прослужит дольше. При создании откидной конструкции необходимо сварить замок и использовать стальной палец со шплинтом.

Как крепить сцепку на мотоблок?

Изготовленная своими руками универсальная сцепка крепится к мотоблоку посредством нескольких штырей. Для изготовления последних следует использовать максимально прочную стал или, что еще лучше, чугун, так как от прочности штырей зависит надежность всего соединения.

При установке отверстия сцепного механизма должны точно совпасть с отверстиями на соединительном элементе мотоблока, который, в большинстве случаев, крепится в задней части или под рулем агрегата. В каждую пару соответствующих отверстий потребуется установить по одному штырю.

Непосредственно перед началом работы на огороде следует тщательно проверить надежность всех крепления, и, при необходимости, подкрутить имеющиеся в конструкции гайки и болты. В зависимости от поставленных задач, можно менять положение соединения подвижного типа.  С этой целью потребуется повернуть винтовую рукоятку в нужном для работы направлении. Таким образом владелец мотоблока сможет в любой момент поднять или опустить установленный прицеп или изменить положение другого используемого для работы навесного оборудования. Иногда для этого также потребуется немного ослабить определенные крепежи.

Важно помнить, что сцепной механизм мотоблока не защищен от попадания влаги, в результате чего на нем может образоваться коррозия. Чтобы не допустить этого, детали сцепки мотоблока нужно каждый раз очищать от грязи и мусора

Лучше всего покрасить конструкцию сразу же после ее изготовления, а также покрыть детали механизма специальным антикоррозийным составом.

Вышеописанный способ изготовления и установки сцепки пригодиться владельцам мотоблоков  Нева МБ-1и МБ-2, Агро, МТЗ, а также фермерам, используемым в хозяйстве агрегаты производства других известных марок.

Необходимые инструменты и материалы

Существует определенный набор инструментов, которые необходимы для изготовления сцепки, однако в их число не входит ничего экзотического. Обычно всё, что требуется для сборки подобных деталей, есть в хозяйстве любого владельца, возделывающего свой земельный участок. Потребуются следующие инструменты:

• аппарат для сварки;
• болгарка;
• дрель или сверлильный станок,сверла по металлу;
• инструменты для измерений (рулетка, линейка, угольник);
• ключи;
• крепежные элементы (болты, шпильки).

Надо подчеркнуть, что в данном случае очень важно, чтобы отверстия, которые вы будете сверлить в детали, в точности совпадали с болтами и шпильками — люфт в диаметре нежелателен, поскольку сократит срок службы используемых навесок и прицепов. При этом в процессе изготовления имеет смысл сначала делать в детали отверстия меньшего диаметра (от 5 мм), а потом расширять более широкими сверлами (до 12-16 мм, в зависимости от диаметра болтов) — такой подход ускорит и облегчит эту часть работы, одновременно позволяя выверить отверстия максимально точно

https://youtube.com/watch?v=LCxYO9iXC7I

Для изготовления корпуса можно использовать швеллер подходящего размера, а если такого нет, можно выкроить деталь из металлического листа.

Очень удобен вариант регулируемой сцепки — такая конструкция позволит присоединять навесные устройства разных классов, поколений и брендов. Даже если на данный момент эта конструкция не актуальна, не стоит забывать, что в хозяйстве могут со временем появляться разные устройства, и возможность удобной агрегации любого из них существенно расширит выбор, позволяя исходить только из желаемых рабочих характеристик оборудования.

Тяпка вместо лопаты?

Некоторые дачники – сторонники «экологического земледелия» отказываются от ежегодной перекопки грядок, заменяя её рыхлением плоскорезом или аналогичным инструментом. В каких случаях это оправданно?

1. Почва на вашем огороде не слишком тяжёлая. На заплывающих глинах корни растений страдают от недостатка воздуха, поэтому глубокая перекопка необходима ежегодно.

2. Вы ежегодно вносите на грядки большое количество органики и не злоупотребляете «химией». Самостоятельно поддерживать рыхлую, проницаемую для корней структуру может только почва с высоким содержанием гумуса и хорошей активностью почвенных микроорганизмов и дождевых червей.

3. Нет многолетних сорняков (сныть, пырей, осот и т. п.) и хрена. Разрезанные на кусочки корневища распространяются с утроенной скоростью!

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.
