Руководство по изготовлению гусеницы на мотоблок из подручных средств: чертежи гусянки, инструкции, видео

Гусеничный модуль на мотоблок

Крайне полезна в хозяйстве такая деталь, как гусеничный модуль. Он представляет собой приставку, установка которой на агрегат вместо базовых колес за несколько минут превращает технику в мотобуксировщик, вездеход или снегоход. Особенно имеет смысл иметь такую деталь тем, у кого уже есть малый сельскохозяйственный агрегат или даже культиватор с диаметром вала в 30 мм.

Изготовить модуль также можно своими руками. Однако, прежде чем приступать, желательно позаботиться о чертеже.

Это интересно: трактор из мотоблока МТЗ.

Отечественный производитель «Крутец» производит гусеничные ленты, с использованием которых можно изготовить модуль к мотоблоку любой мощности и любого бренда. Эти ленты отличаются рамой высокой прочности и прекрасно подходят для эксплуатации в любых погодных условиях в любое время года. Установить приставку на агрегат можно, используя ключи.

Если используется самодельная гусеница, очень важно учитывать, что чем она выше, тем выше располагается центр тяжести всего устройства. Таким образом, слишком высокие гусеницы снижают устойчивость мотоблока, который может опрокинуться на неровной поверхности или при вхождении в поворот

Чтобы повысить устойчивость, следует разместить выше дополнительную ось. Учитывать нужно и ширину оси — при узкой колесной базе имеет смысл ее расширить. Также при отсутствии дифференциала можно задействовать поворотный удлинитель треугольной формы, это позволит сделать агрегат более маневренным.

Какие могут быть разновидности гусеничной системы?

В одном случае модуль с гусеницами выполнен в виде оси. Снизу она дополнена четырьмя роликами. А уже с помощью роликов формируется нужное механическое напряжение гусеничной ленты. Слева и справа находится пара шестеренок. Попадая в пазы гусениц, они натягивают их и позволяют устройству двигаться.

Перемещение шестерней по горизонтали происходит за счет особого каркаса. Его прикрепляют на болты. Одна из сторон вала, оснащенного шестеренками, дополняется шестеренчатой передачей. По специальной цепи она транслирует усилие на гусеничный блок. В ходовой ленте встроены V-образные детали, острая грань которых смотрит по ходу мотоблока.

Есть и другое исполнение привода. На устройстве самой гусеничной ленты оно не отражается. Только колеса заменены на крупную шестеренку, крепящуюся на ось. В нижней части рама снабжается восемью роликами. Цель использования этих роликов — удержание ленты в натянутом виде и обеспечение бесперебойного движения.

Рекомендации по эксплуатации

Пользуясь гусеницами мотоблока, необходимо постоянно проверять, насколько хорошо натянута цепь, а также регулярно промасливать детали, чье трение возникает при движении. Кроме того, рекомендуется каждый раз перед эксплуатацией проверять, не появились ли на цепи какие-то повреждения и разрывы. После поездки также следует провести плановый осмотр, чтобы вовремя обнаружить какие-либо повреждения или же вышедшие из строя зацепы. Пользуясь мотоблоком, следует избегать наездов на корни и каменные массивы, а также пеньки, иначе гусеничный модуль очень быстро будет порван.

Обзор мотоблока-вездехода на гусеницах смотрите в следующем видео.

Какие бывают?

Мотоблоки, оснащенные приставками гусеничного хода, можно с полной уверенностью назвать универсальной техникой. Они успешно используются не только для сельскохозяйственных работ в различных, даже самых тяжелых эксплуатационных условиях

Владельцы агрегатов акцентируют внимание на способности модернизированных блоков с легкостью преодолевать любые, в том числе заснеженные участки. Мотоблоки, оснащенные гусеничными платформами, могут круглый год использоваться для:

  • выполнения работ любой сложности на болотистых и труднодоступных участках;
  • расчистки территорий.
  • транспортировки грузов.

Помимо этого, такие агрегаты являются удобным средством передвижения для охотников и рыбаков. Именно сфера применения и поставленные перед техникой задачи определяют особенности приставок и модулей, которые оснащаются чаще всего резиновыми траками. Эти элементы модернизации техники имеют много модификаций, различающихся между собой:

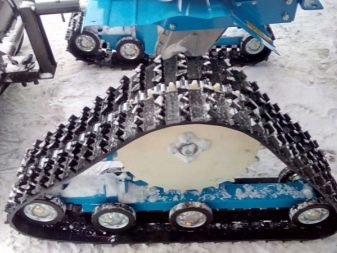

  • формой (бывают прямоугольные осевые и треугольные шестеренчатые);
  • принципом установки;
  • используемыми материалами.

Составляющими осевых модулей являются следующие элементы:

  • основная платформа;
  • оси;
  • ролики (4 шт.);
  • шестерни (2 шт.);
  • гусеницы (2 шт.).

Анализируя виды дополнительного навесного оборудования, следует учитывать и способы монтажа. Так, прямоугольные модели крепятся посредством болтового соединения. Ролики, установленные в нижней части оси, отвечают за натяжение гусеничных цепей. А в движение платформу приводят две шестерни, расположенные по обеим сторонам. Приставка шестеренчатого типа с треугольным натяжением гусениц состоит из:

  • больших шестерен;
  • рамы, имеющей жесткую конструкцию;
  • роликов (8 шт.);
  • гусеничных лент.

Гусеницы для авто

Вездеходные гусеничные движители (аббр. ВГД) и гусеничные модули (платформы) предназначены для повышения проходимости полноприводных легковых автомобилей, внедорожников, джипов, кроссоверов, пикапов, микроавтобусов и даже грузовиков. Если установить на машину гусеницы вместо колёс, то любой заводской автомобиль просто и быстро превращается в автовездеход, способный уверенно передвигаться по глубокому снегу или неглубокому болоту, вязкой грязи или заливному лугу.

На сегодняшний день гусеницы на авто производят несколько компаний. Самые известные импортные и дорогие это – TrackNGo (Канада), Mattracks (США), Dominator Car Tracks System (США). Стоимость зарубежных траков колеблется от $9’000 до $42’000, тогда как российские аналоги, ничуть не уступающие по качеству и надёжности, стóят в несколько раз дешевле и имеют много положительных отзывов. Их покупка и эксплуатация существенно выгоднее «заморских», имеющих кстати, помимо цены, целый ряд недостатков .

В России ВГД производят две компании – это Wheeltracks и Stalker-track, и одно предприятие изготавливает гусеничные модули Егоза. Каждый производитель предлагает свою, особую конструкцию автомобильных гусениц, что обеспечивает российским автовладельцам более широкий выбор возможностей. Гусеничные блоки Вилтракс имеют классическую «треугольную» форму, Сталкер-трак выпускает «Т-образные» автогусеницы. И тем, и другим присущи свои преимущества и недостатки, но оба бренда достойны внимания.

Гусеничная платформа Егоза имеет принципиально иную конструкцию. Если ВГД устанавливаются на штатные ступицы колёс автомобиля, то в случае с платформой уже машина ставится на гусеничный ход. Автомобиль по трапам заезжает на модульную гусеничную платформу, после чего, с него снимаются колёса, машина закрепляется в специальных колодках, и затем её карданный вал и ручной тормоз соединяется с задним мостом и тормозным механизмом платформы.

Например, купив и установив гусеницы на Ниву или траки на УАЗ, вы, относительно стоимости хорошего снегохода, квадроцикла или недорогого снегоболотохода, получаете комфортабельный вездеход из собственного авто, который затем вновь и достаточно быстро «превращается» в обычный автомобиль. ВАЗ, УАЗ и ГАЗ, Тойота, Ниссан и Мицубиси, Сузуки и Субару, Рено и Джип, Ленд и Ренж Ровер на гусеничном ходу – это настоящий бездорожник, который сможет проехать там, где зачастую «садится» даже профессионально подготовленный вседорожник.

Установка гусениц на автомобиль

Как установить гусеницы на авто своими руками или автомобиль на гусеницы? Всё очень просто! Для этого вам даже не понадобится инструкция или чертежи. Достаточно будет всего раз просмотреть видео или «полистать» фото. Схема установки интуитивно понятна и конструктивно проста. Чтобы самостоятельно установить гусеничные траки на машину, вам не потребуется ни специально оборудованного гаража, ни какого-либо дополнительного оборудования и инструмента.

Время монтажа/демонтажа гусениц на автомобиль зависит от конструкции вездеходных гусеничных движителей. Как правило, весь процесс длится 40-60 минут для ВГД и около двух часов для платформы. Гусеничные блоки перевозятся либо в салоне и багажнике машины, либо в автомобильном прицепе, гусеничный модуль Егоза, при наличии у него сцепного устройства, буксируется автомобилем как обычный прицеп. Кстати, Егоза может эксплуатироваться с автомобилями, оснащёнными только задним приводом.

Купить гусеницы на внедорожник или легковой автомобиль будет интересно и выгодно тем, кто часто вынужден передвигаться по пересечённой местности, периодически выезжая на дороги с твёрдым покрытием и автострады. Такой быстрый и самостоятельный тюнинг очень заинтересует рыболовов и охотников, любителей активного отдыха и путешественников, профессионалов, чья деятельность связана с непроходимыми местами, и организаторов прокатного бизнеса, владельцев автоклубов и, конечно же, жителей отдалённых районов России.

Производство

Для открытия и запуска производства требуются немалые деньги, хотя получение патента на вездеход «Метелица» было осуществлено в 2003 году, из-за финансовой составляющей времени на открытие предприятия ушло достаточно много.

Сегодня выпуск платформ составляет около сотни в год, производство расширяется с каждым годом, в других городах открываются филиалы по производству «Метелицы». Первыми городами, открывшими представительства, стали Тюмень и Салехард.

В открывшиеся филиалы постоянно требуются сотрудники для сборки, технического обслуживания и организации продаж изделия. На изготовление одной единицы уходит около месяца.

Гусеничная платформа для автомобиля

Общеизвестные недостатки колесного транспорта не позволяют использовать его на пресеченной, гористой, заснеженной и болотистой местности со сложным профилем почвы. Резина может быть легко повреждена и дальнейшее передвижение станет невозможным. Последствия этого могут оказаться самыми неприятными. Оптимальный вариант решения данной проблемы стоит искать на двух направлениях: приобретение гусеничного вездехода или монтаж на автомобиль гусеничной платформы. Гусеничная платформа для автомобиля превращает его в тот же самый вездеход, только с сохранением всех преимуществ модернизируемого авто, наподобие комфорта внутри салона.

Насколько это просто?

Трудоемкость трансформации легковушки в вездеход напрямую зависит от применяемой для этого технологии. Кустарный монтаж гусеничного шасси представляет собой большую проблему, так как связан с нетривиальными инженерными манипуляциями. Сегодня данный способ практически никем не используется. Нынешняя конструкторская мысль опирается на так называемый модульный принцип, буквально пронизавший все ее разделы. Универсальный гусеничный модуль инсталлируется на автомобиль буквально в считанные часы, не требуя усложненных процедур работы с креплениями. Хотя, что на что ставится – это еще вопрос. В сущности, все происходит наоборот, – автомобиль устанавливается на модуль. Для стороннего наблюдателя процесс выглядит следующим образом (на примере модуля «Егоза»):

  • Автомобиль своим ходом заезжает на платформу модуля.
  • Затем у него демонтирутся колеса, а освободившиеся оси закрепляются в специальных колодках модуля.
  • Следом осуществляется несложная инетеграция кардана привода с задним мостом модуля.
  • Аналогичная операция производится и с ручным тормозом вашей машины.

Как видим, установка автомобиля на модуль не является чем-то из ряда вон выходящим в плане трудоемкости. Егоза была всеобъемлюще протестирована на «легковушках» ВАЗ и ГАЗ всех модификаций, а также на «уазиках». Для похожей модернизации авто с большой массой (например, грузовиков), можно задействовать платформы «Егоза» с увеличенной грузоподъемностью и большим числом осей (8-10 вместо 4-ех). Модуль выпускается в двух вариантах исполнения: со стандартной и расширенной функциональностью. И, соответственно, с большим или меньшим набором вспомогательных устройств, вроде фаркопа или дополнительной тормозной системы, функционирующей на натяжных катках.

Альтернативы «Егозе»

Аналогично устроена и гусеничная платформа «Метелица» -разработки и производства коллектива челябинских инженеров. Кроме этого в продажу поступают комплекты гусеничной «обувки» для каждого колеса по отдельности. Что конкретно выбрать – решать вам самим.

Преимущества и недостатки

По многим параметрам гусеничный ход выгодно отличается от колесного варианта. С учетом того, что владельцы хозяйств стараются максимально задействовать мотоблоки для выполнения широкого перечня задач, приобретение или изготовление гусениц будет рациональным решением. Естественно, как и любая другая техника, эти машины имеют свои неоспоримые преимущества и не менее значимые недостатки. Что касается достоинств, здесь можно выделить несколько моментов.

  • За счет эффективного распределения нагрузки максимально уменьшается давление на опорную поверхность.
  • Благодаря этим элементам повышается проходимость устройства.
  • Гусеничный ход отличается высокой маневренностью.
  • Уход за модулем не требует от владельца специальных знаний и навыков. В процессе эксплуатации требуется лишь следить за состоянием трущихся частей, которые необходимо периодически смазывать, а также контролировать натяжение гусеничных цепей и их монолитность.
  • Самостоятельная постройка гусеничного хода позволяет существенно сократить финансовые затраты.

Конструкционные особенности устройства

Изготовление комплектующих самодельной гусеницы для мотоблока своими руками позволяет сэкономить деньги на покупке заводских устройств и дальнейшей эксплуатации оборудования. Если все сделано правильно, то изготовленные собственноручно гусеницы для мотоблока увеличивают характеристики проходимости.

По сравнению с колесными аналогами, гусеничные мотоблоки не получили столь широкого распространения. Объясняется это просто. Колесные агрегаты от фирмы Texas, Патриот, Кайман, Викинг, Forza в наибольшей степени приспособлены под вспахивание земельных территорий. Такая конструкция лучше всего подходит для работы, связанной с почвой.

Переделка колесного мотоблока представляет собой работу, состоящую в присоединении по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно надевать гусеницы. Они могут быть, в свою очередь, покупными или самодельными. Дополнительные колеса можно отделать съемными. Это позволяет своевременно превращать агрегат в стандартной мотоблок, идеальный для работы в огороде.

https://youtube.com/watch?v=jaA5TZApcSU

Для этого закрепляются колеса к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой передачи. Такое решение считается целесообразным, так как исчезает необходимость в монтаже дополнительных креплений. Что касается устройства этих мотоблоков, то они полностью соответствуют параметрам колёсных модификаций:

  1. Двигатель. Он мощный, четырехтактный. В нем присутствует функция блокировки осей. За счет этого гусеничный мотоблок может поворачиваться на месте, не описывая полный круг.
  2. Трансмиссия. Стандартный набор включает в себя коробку передач, систему сцепления и редуктор.
  3. Ходовая часть. Здесь используются гусеницы. Они заменяют колесную базу. Если произведена переделка, то к имеющейся паре колес добавляют по одному кату с каждых сторон. На них надевают самодельную гусеницу.
  4. Органы контроля. Располагаются на рукоятке управления. Включают в себя механизмы аварийной остановки и разного рода рычаги сцепления.

Перед началом самостоятельного изготовления необходимо оценить предложения в магазинах, специализирующихся на продаже такого оборудования. Особого внимания стоит цена определенных разновидностей гусениц для известных производителей мотоблоков. Допустим, гусеница на мотоблок Нева стоит порядка 28000 руб. Это полнофункциональная снегоходная приставка. По отдельности можно купить сиденье для водителей, благодаря чему мотоблок приобретает черты гусеничного минитрактора, пусть и с не такими внушительными рабочими характеристиками. Технические параметры здесь такие:

  • развивает скорость порядка — 18 км в ч;
  • вес приставки в общем — 37 кг;
  • ширина — 60 см;
  • длина — 100 см;
  • высота — 34 см.

Размещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти приставку к мотоблоку на гусеницах, которая предназначена для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тыс. руб. Данная конструкция не предусматривает присоединения водительского сиденья. Из-за этого накладываются кое-какие ограничения на функциональные особенности этого устройства. Но для езды по бездорожью и снегу такой транспорт вполне подходит.

Их особенностью является возможность управления не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придётся приобретать по отдельности. Если учесть, что в среднем стоимость приставки составляет около 30 тыс. руб., не считая цены складных саней, можно сказать, что самостоятельное изготовление гусениц позволяет сэкономить немало средств.

Пошаговое изготовление

Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.

Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.

Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.

Набор механизмов, материалов и необходимых инструментов имеет следующий вид:

  • сварочный аппарат;
  • расходные материалы — электроды, проволока, газ, кислород;
  • электродрель со сверлами;
  • гаечные ключи и отвертка;
  • болгарка;
  • диски для нарезания металла;
  • крепежные элементы;
  • металлопрокат для рамы;
  • смазочные материалы;
  • грунтовка и краска.

Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.

Рама и кабина

От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.

Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние — №16.

Для увеличения устойчивости по внутренним углам кронштейнов переднего моста устанавливают косынки 5 мм из стали «тройки». К лонжеронам спереди присоединяют стальные пластины крепления конструкции по 8 мм к заднему мосту и кронштейну навески, по боковым сторонам приваривают стальные подножки. На раме сверлят 15 крепежных отверстий М12 по месту установки деталей и узлов согласно чертежам, предусматривают возможность крепления двигателя и сидения.

В переднюю траверсу монтируют 2 сварные втулки из 20 мм Ст3, в задней — кронштейн рулевой колонки из стальной полосы сечением 8х70 мм.

Затем к основанию крепятся опорные катки и колесные пары.

При желании гусеничную самоделку можно изготовить с кузовом из нержавейки, который будет защищать водителя и механизмы машины от грязи и воздействия внешних механических факторов.

Двигатель и электрооборудование

Для минитрактора выбирают двигатель, который отвечает требованиям по мощности и крутящему моменту. Более всего подходит дизельный 4-цилиндровый силовой агрегат не менее 12 л. с. с водяным охлаждением. Для увеличения технических показателей можно использовать мотор и мощнее.

Электрооборудование подключается по электрической схеме. Аккумуляторную батарею встраивают под сидением машины в специальный ящик. Фары, габаритные фонари, сигналы торможения не являются обязательными и устанавливаются по мере возможности и при желании мастера.

Ходовая система и тормоза

Движители устанавливают с 2 сторон рамы. Остов трактора соединяется с опорными катками с помощью подвески, передающей силу тяжести и обеспечивающей плавность хода при повороте и движении по неровной поверхности. Роль катков выполняют колеса, которые можно снять с садовой тележки, вместо траков подойдут автопокрышки с глубоким протектором.

На модуль можно установить дисковые тормоза, при этом машину оборудуют 2 мостами, наличие фрикционов и планетарной передачи необязательно. На тракторах специалисты ставят также ленточные тормоза. Они отличаются простотой и отличной совместимостью со всеми механизмами.

Рулевое управление и трансмиссия

Самодельный трактор на гусеничном ходу управляется за счет механизма поворота трансмиссионно-моторного блока. Стандартный руль следует присоединять после установки водительского сидения, чтобы настроить угол наклона и высоту.

Гусеницы

Гусеницы изготавливают из простых покрышек. С этой целью их разрезают пополам, соединяют и заклепывают металлическими пластинами. Такая гусеничная лента имеет низкое давление на грунт и большую проходимость. Для лучшего сцепления с землей снаружи монтируются грунтозацепы из металлических труб, приваренных к полотну.

Другие механизмы

Мастера в качестве КПП часто используют устройство с грузовика ГАЗ-53, сцепление снимают с ГАЗ-52.

Установку ходовой части облегчит применение готового заднего моста «Волги» ГАЗ-21, но его придется укорачивать до 800 мм и снимать заклепки на фиксирующих чулках.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть – какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

  • прессовальный станок;
  • молоток и набор ключей;
  • дырокол;
  • дрель, УШМ и сварочный аппарат;
  • арматура и профильная труба;
  • гровера, шайбы, гайки и болты;
  • транспортёрная лента.

Поэтапная технология выглядит следующим образом:

  1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
  2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
  3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
  4. На месте установки гусеницы проверьте соответствие размеров.
  5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
  6. Просверлите в траках по два отверстия с каждого края.
  7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Технические характеристики

«Метелица» подойдет для любого легкового автомобиля весом 1-4 тонны с показателем мощности 90-250 лошадиных сил.

Технические параметры вездехода «Метелица»:

Тип платформы Гусеничный модуль
Максимальная скорость 80 км/ч
Расход топлива 20 литров на 100 км
Вес всей конструкции 2500 кг
Габаритные размеры (длина х ширина) 3950 мм х 2450 мм
Ширина гусениц 800 мм
Величина дорожного просвета 350 мм
Вес модуля (платформы) 900 кг
Производство Россия, Челябинск
Производитель ЗАО «ЧелябТрак»

Небольшие вес и размер конструкции позволяют перевозить ее на автомобильном, железнодорожном, авиационном или даже вертолетном транспорте. Отличительной особенностью является применение подвески рычажно-пружинного типа и наличия собственной трансмиссии у платформы.

Вездеход не требует сложного технического обслуживания.
