Как провести электропроводку в доме

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

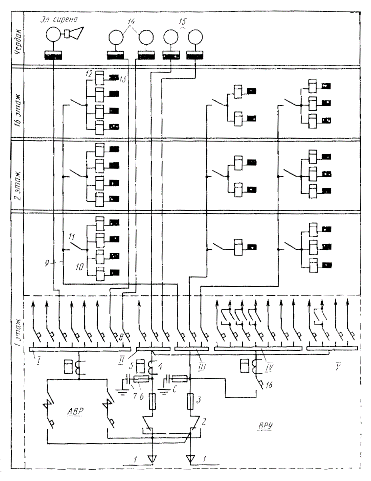

Ввод электричества в дом.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам.

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

1. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты

Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным

Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю

В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Прокладка проводки и требований к ней

Первый и очень важный момент, о котором вы должны знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя штробить стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» Также согласно Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1) запрещено штробить несущие стены.

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который вы должны обратить внимание, если решили провести проводку в квартире своими руками — шумные работы разрешены с 9 утра до 7 вечера (кроме воскресных дней) при этом с 13 до 15 должен быть предусмотрен час тишины! Штробление относится к шумным работам и может не только вызвать гнев соседей, но и стать причиной наложения штрафа (от 1 до 5 тыс. рублей для физических лиц)

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Выбор сечения кабеля по длине и мощности

Рассчитываем максимальный ток нагрузки:

• Iн = P/U·cosφ
• U – напряжение 220 В,
• Cosφ = 1,
• Iн = 9000 Вт./220 В = 40,9 А.

Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.

По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.

Расчеты для алюминиевых проводов

В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.

Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.

При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:

Удельное сопротивление металлов

• R = pL/S
• р – удельное сопротивление 0,0175,
• L – длина кабеля 100 м,
• S – площадь сечения проводов 6 кв./мм.

R = 0,0175·100/6 = 0,291 Ом,

Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.

Рассчитываем потери:

Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.

В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления  проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.

Выбор инструментов

Перед началом монтажа необходимо приобрести самые главные инструменты. В первую очередь нужно приобрести перфоратор. При помощи него выполняется штробление стен. А также необходимо приобрести такие насадки для перфоратора:

• бур для бетонных поверхностей (17–20 мм);
• сверло корончатого вида (100 мм);
• зубило для бетонных поверхностей (25–30 мм);
• комплект сверл.

Вам это будет интересно Электросчетчик Cо 505

Также желательно, чтобы в наличии была болгарка, оборудованная кругом, позволяющим сделать монтаж по камню. Также нужно купить паяльник и универсальный мультиметр.

Штробление стен под проводку

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

– водонагреватель – 2кВт;

– электрический утюг – 2 кВт;

– электрический чайник – 2 кВт;

– стиральная машинка – 1 кВт;

– холодильник – 0,7 кВт

– телевизор – 1 кВт;

– микроволновка – 0,7 кВт;

– свет – 0,5 кВт;

– остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

– розетки в комнате;

– розетки на кухне;

– розетки в ванны;

– розетки в коридоре;

– освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д

Также особое внимание нужно будет уделить автомату для кухни

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

Выбор типа

Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Примечание: для выбора автоматического выключателя воспользуйтесь нашим онлайн калькулятором расчета автоматического выключателя по мощности. Скрытая проводка подразделяется на сменяемую и несменяемую. В приведенном электрощитке вводной автоматический выключатель установленный до электросчетчика , а так же УЗИП и PE шинка должны иметь устройства для возможности их опломбировки представителем энергоснабжающей организации с целью исключения возможности хищения электроэнергии.
В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами.
Вернуться к содержанию Как правильно выполнить разводку электрической проводки Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Схема электрической разводки в квартире Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома.
В том случае, если Вы решили сделать схему проводки в доме трехфазной на В , придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же.
После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.
А максимально для этого варианта предоставляется 15 килоВатт.
Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам.

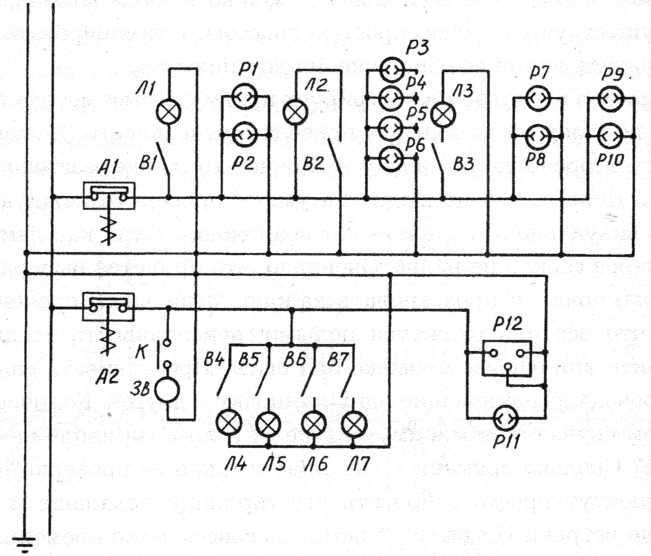

Схема электропроводки в квартире. Архитектура электропроводки.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

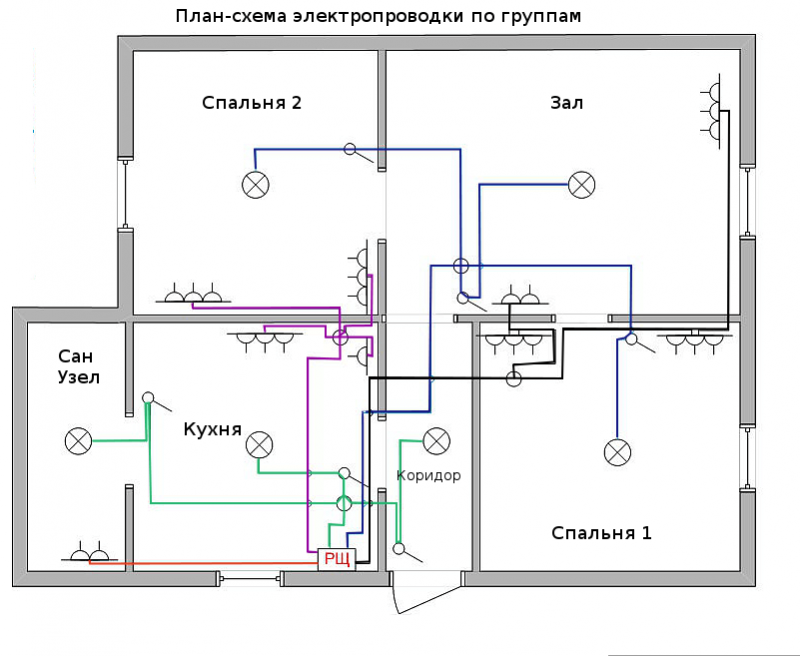

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

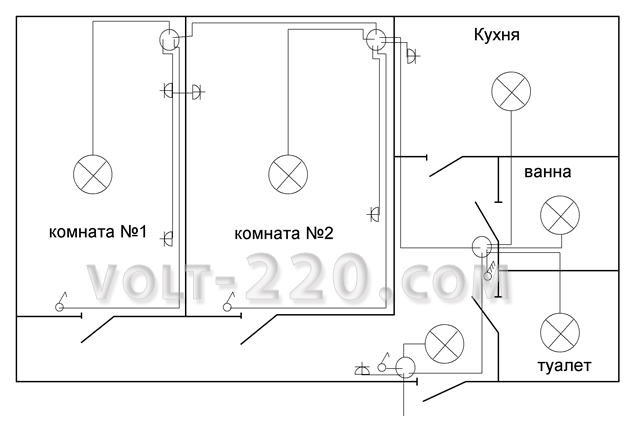

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
