Как сделать своими руками сверлильный станок из обычной дрели

Не у всех есть электродрель, а станок для аккуратных отверстий нужен. С достаточной для сверления скоростью можно вращать сверло собственными руками. Разработано много простых и изящных конструкций на основе ручной дрели.

ФОТО: mtdata.ruСверлильный станок на основе ручной дрели

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки (2 шт.); 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

ФОТО: mtdata.ruСверлильный станок на основе электрической дрели

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.

Станки для домашней мастерской можно делать и металлические, и деревянные. Усилия и скорости небольшие, а с деревом работать проще.

Что нужно для работы

Для работы нужна дрель и материал для основания и стойки. Для станины можно выбрать деревянную плиту размером 600×600×30 мм или стальной лист размером 500×500×15 мм. Для стойки используется деревянный брус сечением 50×50 мм². Удобно использовать старый фотоувеличитель – стойка уже крепко и удобно установлена на основании. Полоски металла потребуются для изготовления деталей крепления дрели к стойке.

Чертежи и схемы

На рисунках 4, 5 и 6 схематически представлены общие виды станков на основе ручной дрели. Размеры каждый мастер выбирает свои, исходя из тех ресурсов, которыми он владеет.

ФОТО: mtdata.ruСхема механизма вертикального перемещения дрели

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки (4 шт.); 5 — пластина; 6 — болт М6×16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8×20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8×20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.

Пошаговая инструкция

Сначала выпиливается станина, затем устанавливается вертикальная стойка. Для перемещения дрели по вертикали используется мебельная направляющая для выдвижных ящиков. Подвижная головка, на которой крепится дрель, имеет в поперечном сечении т-образную форму. Края перекладины входят в пазы направляющей, на утолщённую ножку буквы «Т» крепится дрель.

На основе ручной дрели станки уже никто не делает, подавляющее большинство использует электродрель.

Делать или покупать?

Вообще, этот вопрос индивидуален для каждого человека. Кому-то проще купить уже готовый станок, а кто-то хочет собрать его сам. Вообще собрать мини-сверлильный станок своими руками не составит большого труда. Ведь внутренний электродвигатель несёт в себе все основополагающие качества.

Остается просто поставить каретку станка и можно эксплуатировать изготовленный собственноручно сверлильный станок. Ну а кто выбирает готовую модель для покупки, нужно просмотреть выставленные цены.

Мини-сверлильный станок может находится в ценовой категории от 6000 до 12000 рублей. Ну а более масштабные и качественные конструкции от 13000 рублей и выше.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Алгоритм изготовления

Учитывая, что по типу обработки домашние станки будут взаимозаменяемыми, а решающую роль будет играть установленная в дрель насадка, рассмотрим два основных варианта самодельных агрегатов – горизонтального и вертикального.

Порядок сборки вертикального станка таков.

• Вырезать из куска металла или дерева квадратную основу 50 на 50 см, толщиной от 10 до 20 мм.
• Точно по центру на расстоянии 1-2 см от края высверлить в ней отверстие для монтажа стойки. Диаметр стойки должен быть не менее 5 см.
• Установить стойку, отцентровать ее при помощи уровня и приварить сварочным электродом. Если изготавливается деревянный станок и стойка будет деревянной, то жестко зафиксировать ее саморезами.
• Дрель при помощи металлических хомутов закрепить на подвижном элементе, который будет надеваться на стойку, образуя опускающий/поднимающий шпиндель.

Надеть пружину на стойку. Ее длина должна быть не менее 2/3 стойки.
Насадив дрель на стойку, отметить место, куда будет попадать сверло при опускании шпинделя.
Соответственно этому месту вырезать в станине крест-накрест две сквозные ложбины.
В ложбину на штифте с резьбой устанавливается столик, на котором будет крепиться заготовка. С нижней стороны на штифт накручивается гайка, она будет фиксировать столик в нужном положении

С наружной стороны прикрепить столик к штифту можно также гайкой, утопив ее в поверхность столика, чтобы она не мешала укладке заготовок.
Важно, чтобы после фиксации гайкой длина наружной части штифта была заподлицо с верхней поверхностью столика.

Алгоритм сборки горизонтального станка выглядит так.

• Вырезать прямоугольную станину – размеры определяются индивидуально.
• На одном краю закрепить посадочное место для дрели с ложбиной в верхней части соответствующей размерам инструмента.
• Зафиксировать на нем дрель хомутом.
• Вдоль станины вырезать сквозную ложбину для штифта, а по краям установить два металлических уголка, по которым будет перемещаться прижимная втулка.
• Ширина прижимной втулки должна точно соответствовать расстоянию между направляющими уголками (полозьями). Снизу в нее вкручивается штифт с резьбой, который будет перемещаться в ложбине.
• Переместив втулку вплотную к патрону дрели, определить место, где будет установлена специальная бабка для фиксации заготовок.
• Прикрепить к втулке бабку с размещенным по центру металлическим конусообразным штырем.
• Втулка фиксируется в нужном положении (для зажима заготовки) гайкой, накручиваемой снизу на штифт.

В обоих вариантах необходимо предусмотреть для станины специальные регулирующиеся ножки.

Если станина будет плашмя ложиться на верстак или стол, станет невозможным регулировка и фиксация прижимной втулки на горизонтальном станке или столика для заготовок на вертикальном.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

https://youtube.com/watch?v=sutcEOBWi54

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке

Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

• шестерня;
• шестигранник, на который будет надеваться шкив;
• два подшипника;
• трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
• зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

Сверлильный станок своими руками

В некоторых случаях сверлильный станок из дрели может обойтись владельцу, если не бесплатно, то на порядок дешевле промышленных моделей. Такое мероприятие целесообразно в случаях:

1. Если хозяин инструмента – специалист по радиодеталям, который работает с печатными платами, требующими высокой точности выполнения.
2. Владелец занимается ремеслами, связанными с мелкими и тонкими работами по разным материалам, преимущественно по дереву и металлу. Например, изготовить детализированную и красивую деревянную шкатулку для драгоценностей невозможно, применяя только ручные технологии сверловки.
3. У специалиста периодически возникает необходимость сверления или фрезеровки деталей, но точность исполнения непринципиальна.

В Интернете набирает популярность способ сборки домашнего сверлильного станка невысокой точности из старого детского велосипеда. Втулку от его колеса можно использовать в качестве шпинделя. А трубы рамы, как правило, выполнены из прочной и качественной стали. Дополнительно придется заказать переходник для патрона.

Расположение основных конструктивных элементов

Компоновка станка – принципиальный вопрос, когда речь заходит о высокой точности работы.

разные виды станин

Оптимальный способ для размещения – когда шпиндель и привод устанавливаются по сторонам колонны друг напротив друга, как на первом рисунке. Вибрацию и крутильную нагрузку, исходящую от шпинделя, полноценно компенсирует и отражает тяжелый мотор. Центр тяжести каретки должен обязательно совпадать с осей консоли. Это увеличивает точность при детальной и мелкой работе, а также помогает инструменту выдерживать высокие перегрузки.

При наличии виброгасящей станины, как на втором рисунке, которую можно взять от различных оптических устройств, в том числе и от микроскопа, привод и шпиндель можно разместить на одной стороне каретки.

Сверлильный станок своими руками — пошаговая инструкция, чертежи и лучшие модели

На третьем рисунке видно, что колонна устройства необычайно толстая. Это обусловлено тем, что для мелких станков, например, для ювелиров и радиотехников, необходимо обеспечить высокую точность работы. Для этого нужно минимизировать вибрацию и крутильную нагрузку. Они в свою очередь будут поглощаться колонной, благодаря большой площади ее сечения.

На четвертом рисунке можно увидеть, что для обеспечения высокой точности используется сдвоенная колонна из обычной стали, используемой для таких конструкций. Таким способом нивелируются нагрузки, нацеленные именно на изгибание колонны.

Пятый рисунок показывает сверлильный станок для дрели своими руками, изготовленный из обычной электродрели и полипропиленовых труб, которые используются в сантехнике. Такой вариант подойдет для редких работ, выдает среднюю точность изготовления, простой в эксплуатации и экономен в сборке.

Более мощные конструкции сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

• шестерня;
• подшипники – две штуки;
• две трубки;
• стальное зажимное кольцо;
• специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация	Описание действия
Подбор комплектации ФОТО: youtube.com	Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com	Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Сборка станка
Опробование нового станка ФОТО: youtube.com	Опробование

Выполнение работы

После того, как был выбран материал и подобраны чертежи, можно приступать делать станок для дрели своими руками. Приступая к приготовлению нужно всегда помнить про технику безопасности.

Как описано выше, для изготовления лучше всего использовать металл, потому что он практически не подвергается деформации и ухудшению качеств со временем.

Берется за основу металлический лист, толщина которого составляет примерно 12 миллиметров. В каждом из 4-х углов просверливаются дырки для последующего укрепления конструкции.

Затем к плите необходимо приварить металлический профиль, сечение которого 40х40, миллиметров

При сварке стоит обратить внимание на положение деталей. Профиль должен строго находиться в вертикальной плоскости.

После нужно вырезать металлический профиль, сечение которого будет больше приваренного профиля. Эта деталь должна спокойно перемещаться вдоль всей стойки.

На уже готовой заготовке необходимо сделать цельный пропил вдоль всей поверхности.

После всей проделанной процедуры, нужно из профиля точно такого же сечения, изготовить металлическую конструкцию, куда будет помещена небольшая звёздочка от велосипеда.

По всей вертикальной стойки прикрепляется велосипедная цепь, для ее точного закрепления, нужно использовать сварочный аппарат.

Далее стоит тщательно проверить движение конструкции со звездочкой по всей вертикальной стойки.

Затем проверяем работоспособность перемещения с дрелью, и тщательно проверяем надежность всей конструкции, в особенности сварки.

После нужно из профиля меньшего сечение изготовить рукоять для перемещения основного механизма по вертикальной части.

Последним действием нужно проверить полностью весь механизм на его надежность и хорошую работу.

Для более понятной сборки можно посмотреть, как сделать сверлильный станок своими руками видео.

Компактный сверлильный станок

Чертеж миниатюрного сверлильного станка.

Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.

• Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на фрезерном или токарном станке. Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
• Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
• Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
• На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
• Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
• Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.

Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).

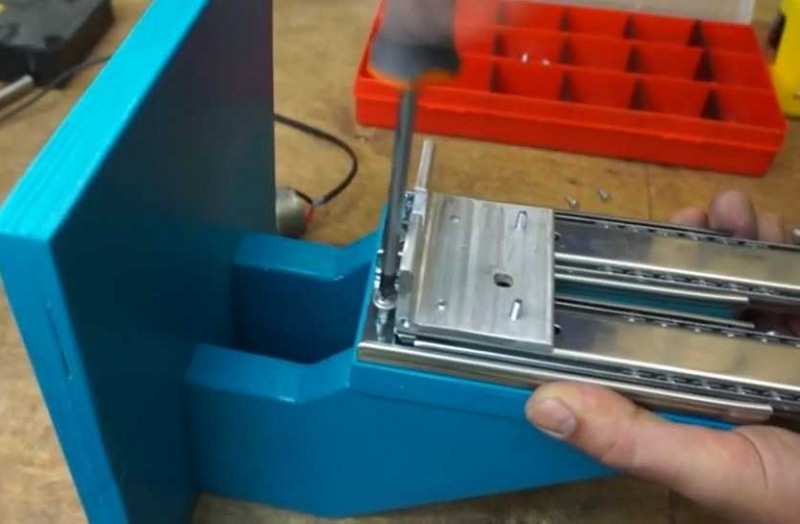

9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://youtube.com/watch?v=fbPKpK2GZPA

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного , собранного в домашних условиях.

Сверлильный станок из дрели, собранный своими руками

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

• Радиально-сверлильные.
• Вертикально-сверлильные.
• Горизонтально-сверлильные.
• Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.
