Куда поставить насос в системе отопления на подачу или обратку

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Особенности агрегата

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе. Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

Они устанавливаются:

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

• в традиционных радиаторных системах;
• при обустройстве водяного тёплого пола;
• в геотермальных системах;
• при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

• быстрота нагревания помещения;
• котёл можно установить в любое подходящее место;
• потери теплоносителя и воздушные пробки сведены к минимуму;
• за счёт термореле обеспечивается автоматическое управление температурными режимами;
• затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
• поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Какие материалы необходимы для подключения: ограничения при выборе насоса

Устройство отопительной системы с водяным отоплением, работающей на основе естественной или принудительной циркуляции, позволит создать в помещении необходимый уровень тепла. Этот процесс не будет зависеть от центрального отопления. Чтобы циркуляционный насос правильно передвигал воду в принудительной системе отопления. его необходимо правильно установить. Для монтажа конструкции насоса не требуется много места. Согласно схеме подключения, среди компонентов системы отопления наряду с насосом должны присутствовать такие детали и инструменты, как:

Правильная установка циркуляционного насоса.

1. Мембранный бак.
2. Сетчатый фильтр.
3. Муфтовое соединение.
4. Блок управления.
5. Сигнальная система.
6. Вентили.
7. Линия подпитки системы.
8. Заземление.
9. Циркуляционный насос.
10. Аварийный и температурный датчики.
11. Гаечные ключи (19-36 мм).
12. Обратный клапан.
13. Байпас.
14. Запорная арматура.
15. Штекер.
16. Электрический шнур.
17. Сварочный аппарат.

Принудительная система циркуляции позволяет спрятать главный трубопровод вглубь стены.

С целью оптимизации системы обогрева следует тщательно разобраться в том, как она будет функционировать с использованием установленного насоса. Ускорить установку насоса позволит правильный подбор прибора, то есть оснащенный разъемной резьбой. Это позволит не закупать отдельно соединения. После проведения подготовительных работ следует ознакомиться с инструкцией к приобретенному насосу и схемой его устройства, чтобы уверенно приступить к монтажу своими руками.

Подключение циркуляционного насоса к отоплению является востребованной процедурой, необходимой для создания требуемого напора в ходе работы всей системы. При этом появляется возможность создания конструкций, принципы подключения и работы которых отличаются.

Естественная система циркуляции, в отличие от принудительной, не позволит сделать обратный и главный трубопровод невидимым, то есть спрятать его в нижнюю часть стены. При небольшой высоте комнат часть окна будет перекрываться нагнетающей трубой, поэтому внешний вид помещения будет нарушен.

Основные этапы установки насоса

Монтаж насосного оборудования нельзя назвать слишком сложным процессом, но при его выполнении требуется соблюдение определенной последовательности действий:

1. Если насос включается в действующую теплосеть, то необходимо предварительно удалить теплоноситель. При работе со старыми конструкциями очистку рекомендуется провести 2-3 раза, наполняя и опорожняя систему, вымывая накопившийся мусор.
2. Устанавливается функциональная цепочка из запорной арматуры и циркуляционного агрегата, согласно актуальным требованиям. При этом все резьбовые соединения изолируются с помощью герметика и прокладок.
3. После монтажа оборудования отопительная система заполняется водой.
4. Из насоса удаляют воздух, открыв центральный винт на корпусе. О завершении операции подскажет выступившая вода. Воздух убирают перед каждым запуском устройства с ручным управлением. Избавить от этой необходимости поможет приобретение агрегата с автоматической системой контроля.

Перед агрегатом для принудительной циркуляции теплоносителя рекомендуется установить специальный фильтр, который предупредит попадание в агрегат твердых частиц, нередко имеющихся в теплоносителе. Помните, что безопасная эксплуатация насосного оборудования предполагает подключение в розетку с заземлением, о наличии которой необходимо предварительно позаботиться.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

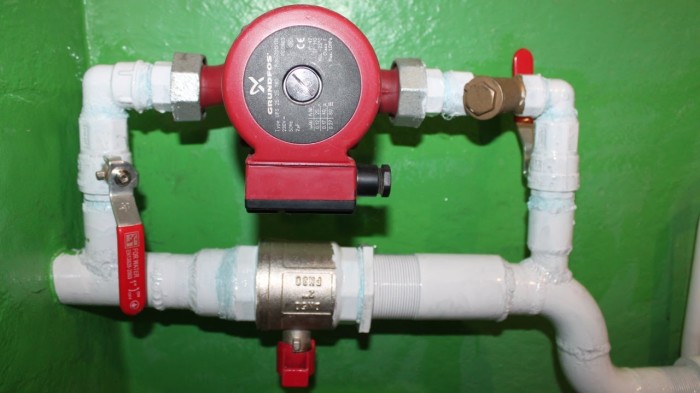

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как работает такой вид отопления?

Для него используется вода, передвигающаяся по трубам. Именно обеспечение ее правильного движения считается основой создания качественной системы отопления на основе этого принципа. Вода будет нагреваться с помощью котла для последующей отдачи тепла через батареи и радиаторы.

В целом основная структура не отличается от традиционных аналогов. Но вода в этом случае передвигается с помощью разной плотности в обычном состоянии температуры и после нагревания жидкости.

После попадания в теплообменник вода нагревается с помощью котла и ее плотность заметно уменьшается – это приводит к ее вытеснению с помощью холодного теплоносителя. Таков способ передачи воды за счет этой версии отопления. Поэтому ее и назвали естественным отоплением.

Теперь перейдем к детальному разбору технических характеристик и особенностей эксплуатации:

Эта система основана на инерционном принципе естественной циркуляции в условиях закрытой версии отопления за счет разницы в давлении. Из-за этого горячая вода очень медленно доходит до радиаторов.

Чтобы эта технология качественно работала необходим правильный наклон магистралей на основе расчетной информации. Трубы устанавливаются с созданием уклона от котла. А обратное движение создается уклоном в его сторону. За счет этого такое отопление можно эксплуатировать годами.

Мы объяснили основные характеристики такой системы, теперь посмотрите фото отопления с естественной циркуляцией, чтобы вы поняли, как это выглядит на основе жилого помещения.

Однако вся длина системы не должна превышать 30 метров по горизонтальному расположению, поскольку в ином случае ее работоспособность будет под вопросом. Это произойдет из-за накопления лишнего объема холодного носителя, что уменьшит скорость циркуляции.

Классификация

Агрегаты бывают двух типов. Первый тип — «сухие» насосы. В оборудовании такого типа теплоноситель и ротор не взаимодействуют друг с другом. Рабочая часть ротора изолирована и отдалена от двигателя уплотнительными кольцами из нержавеющей стали. При запуске кольца приходят в движение, тонкая водяная пленка герметизирует соединения из-за разного давления в системе и в окружающей среде.

КПД «сухого» агрегата составляет около 80%. Это оборудование очень чувствительно к загрязнению воды в системе, и при попадании мелких частиц быстро выходит из строя. Насос сухого типа работает довольно шумно, поэтому при его установке следует позаботиться о звукоизоляции помещения.

«Мокрые» насосы отличаются своей конструкцией от «сухих». Крыльчатка его расположена непосредственно в теплоносителе. Статор и подвижная часть механизма разделены специальным стаканом, обеспечивающим гидроизоляцию двигателя. «Мокрые» агрегаты дешевле и в эксплуатации, и в ремонте, работают тише, чем «сухие».

К недостаткам оборудования «мокрого» типа относится их низкий КПД ⎯ всего около 50%. Это связано с низкой герметизацией гильзы, разделяющей статор и теплоноситель. Хотя даже такой производительности вполне достаточно для отопления любого частного дома.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

• Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
• Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
• Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Варианты подключения

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
