Устанавливаем пластиковые окна в деревянном доме своими руками

Содержание:

Что нужно знать перед установкой?

Технология установки пластиковых окон в деревянный дом почти ничем не отличается от стандартного монтажа в многоэтажке.

После заказа и доставки пластиковых конструкций, необходимо ознакомится с теорией, заготовить инструменты, которые понадобятся в процесса работы и только после этого стоит приступать к первому этапу установки.

Перечень необходимых инструментов

Для монтажа окон потребуются некоторые инструменты и крепежные материалы:

перфоратор или электродрель;
уровень;
шуруповерт;
пластиковая стамеска;
рулетка;
плоскогубцы;
резиновая киянка или деревянный молоток;
анкерные пластины;
шестигранник, нужный для регулировки окон;
анкерные болты или саморезы;
монтажная пена;
перчатки;
распорные клинья (можно сделать самому из дерева);
вода в пульверизаторе.

Пластиковые окна в деревянном доме лучше всего устанавливать с помощником, потому что одному человеку будет довольно сложно справиться с этим непростым делом, требующим особой точности и внимания, да и оконные конструкции, особенно если они больших размеров, имеют немалый вес.

Следует знать, что монтаж ПВХ окон не должен производиться при сильном ветре или при морозе ниже – 10 градусов.

Пластиковое окно – это изделие полностью готовое к установке, которое состоит из рамы и стеклопакета. А если окно поворотно-откидное, то оно оснащается еще и створками с фурнитурой.

Если вы твердо решили произвести установку окон своими руками, то помните, что от правильного монтажа окна зависит его долгая эксплуатация.

Почему стоит ставить именно окна ПВХ?

Установка пластиковых окон в деревянный дом позволит значительно снизить траты на отопление, а герметичность пластиковых конструкций навсегда избавит вас от различных уличных шумов.

К тому же, внешний вид окон из пластика намного лучше, чем у их деревянных собратьев, да и обслуживать такие окна легко и просто – их не нужно каждый год красить, они без особых усилий открываются и закрываются, и что самое важное, они не гниют и не разбухают от влажности. Стоимость пластиковых конструкций вполне приемлема для каждого, а если учесть, что они способны прослужить очень и очень долго и не требуют ежегодной покраски, то по сравнению с деревянными оконными конструкциями окна ПВХ обходятся даже дешевле

Стоимость пластиковых конструкций вполне приемлема для каждого, а если учесть, что они способны прослужить очень и очень долго и не требуют ежегодной покраски, то по сравнению с деревянными оконными конструкциями окна ПВХ обходятся даже дешевле.

Заказывая окна ПВХ для деревянного дома, непременно учитывайте материал, из которого построен сам дом.

Ведь деревянные дома, построенные из бруса или бревна, со временем дают разную усадку, из-за чего пластиковые конструкции может перекосить, а то и вовсе деформировать.

Установка пластиковых окон в деревянном доме имеет некоторые сложности и особенности, поэтому выполнять ее необходимо по правилам, точно следуя инструкции и советам специалистов.

Видео советы по выбору марки производителя и типа окон:

Исправление допущенных ошибок иной раз очень дорого обходится.

Из этого следует, что правильная установка пластиковых окон в деревянном доме, прежде всего, является залогом теплого дома и позволяет избежать различных проблем при эксплуатации.

Технологическая карта монтажа деревянных оконных блоков

Монтаж деревянного окна своими руками профессионалы рекомендуют начинать только тогда, когда будет полностью изучена инструкция и понятны все операции. Типовая технологическая карта позволяет понять все тонкости работы и не привязываясь к конкретной модели устанавливать окна, следуя общей технологии выполнения работ.

ТТК содержит несколько разделов, в которых раскрыт технологический процесс установки с описанием необходимого инструмента, способа выполнения работ, трудозатрат. Разделы могут быть дополнены и дополнительной информацией, которую нужно знать и понимать.

Технология строительных работ с применением ТТК относительно замены или установки оконного блока из древесины включает в себя несколько разделов:

  • Общий – в нем дается описание используемым в карте терминов;
  • Организация выполнения работ – содержит подразделы с описанием как общих операций, так и отдельных процессов;
  • Требования к качеству выполненных работ;
  • Затраты материально-технических ресурсов;
  • Правила техники безопасности;
  • Охрана окружающей среды и выполнение экологических требований.

Типовые технологические карты могут быть дополнены отдельными указаниями, как установить оконный блок в кирпичный дом, бетонную панель или в каркасно-щитовую конструкцию. В качестве дополнений могут использоваться фото и видео работ.

Типовая технологическая карта установки оконного блока из массива твердых пород может иметь такой вид:

Организация выполнения работ

Этап выполнения работ Содержание работ Время на выполнение Используемые материалы и инструменты
Подготовительный этап Проведение замеров, определение объема подготовительных работ, расчет трудозатрат. Оценка необходимости использования дополнительных инструментов, материалов. Оценка дополнительных затрат на охрану труда 1-1,5 часа

1 человек

Рулетка, уровень, калькулятор.
Основной этап Демонтаж старого блока 1,5 часа 2 человека
Снятие рам;

Распил перемычек;

Удаление штукатурки откосов;

Демонтаж подоконника, отлива, наличников;

Удаление наплывов цемента, уборка мусора

1,5 часа 2 человека Инструменты:

Перфоратор;

Цепная пила;

Лом;

Молот;

Строительный молоток

Подготовка проема:

  • Заделка трещин;
  • Грунтовка стен
1 час 1 человек

Для высыхания грунтовки потребуется 2-4 часа

Шпатель, цемент, песок, сухая штукатурная смесь 0,5 кг на 1 м2, грунтовка глубокого проникновения 0,4-0,9 л\м2
Подготовка конструкции к установке
Снятие рам со стеклопакетами 0,5 час\1 чел Стамески, комплект инструмента для работы со стеклопакетами
Установка рамы: 1-1,5 час
Подготовка рамы к монтажу, установка влагозащитного барьера 0.10 Степлер, влагонепроницаемая мембрана, полиэтиленовая пленка, битумная мастика 0,2 кг.м2
Вставка рамы в оконный проем;

Предварительная фиксация клиньями;

0.1 час
Выравнивание по вертикали и горизонтали; Деревянные клинья, распорки.
Надежная фиксация рамы клиньями; Металлические пластины, Лазерный или водяной уровень, резиновый молоток
Крепеж металлических пластин дюбелями – необходимо закрепить монтажные пластины на дюбели в стене проема; Дюбеля из расчета 4 шт. на 1 монтажную пластину Перфоратор, молоток, пассатижи
Заделывание монтажной пеной полостей проема; Время работы 0,5 часа. Время полимеризации пены 2-4 часа Монтажная пена, пистолет для монтажной пены
Установка стеклопакета 1-1,5 час Отвертки, стамески,
Удаление пыли с внутренних поверхностей рамы 0.10 час Ветошь, щетки
Удаление наплывов пены 0.2 час Малярный нож
Установка стеклопакета, установка открывающихся рам. Необходимо остеклить глухие створки и навесить на петли открывающиеся. 1 час Отвертка, шуруповерт, набор инструментов для монтажа стеклопакета
Установка наружных элементов окна, отделка проема 2-2,5 часа
Очистка проема от наплывов пены 0.2 часа Малярный нож, шпатель
Отделка наружных откосов (выполняется до установки глухих и распашных створок):

Необходимо заделать щели, нанести слой наружной шпаклевки, установить, если необходимо наличники.

2-3 часа Профиль отлива, монтажная пена, силиконовый уплотнитель, саморезы, шпаклевка для наружных работ,
Установка подоконника 1-1,5 часа Профиль подоконника, монтажная пена, клинья или монтажные пластины
Отделка откосов с внутренней стороны 3,5-4 часа В зависимости от технологии выполнения работ может применяться отделка сэндвич панелями или штукатурным раствором
Завершающий этап Регулировка створок, установка клапана для проветривания, установка жалюзи. В ходе операции нужно не только отрегулировать работы механизма запирания, но и закрепить, если понадобиться конструкцию жалюзи. 2-2,5 часов Отвертка, расходные материалы для крепежа устройств

Замена окон в деревянном доме (брусовом доме)

Сложность замены пластиковых окон в деревянном доме зависит от возраста самого дома, и от наличия в нем усадки.

Существует несколько сценариев, по которым производится замена пластиковых стеклопакетов в деревянном доме:

  • замена обсады при установке нового стеклопакета;
  • установка конструкции на имеющуюся окосячку;
  • смена окна с сохранением его окна (замена на аналогичное);
  • изменение габаритов проёма, и демонтаж всех заполнений.

Несмотря на выбранный сценарий замены, главным и первостепенным пунктом всех вариантом является проверка целостности окосячки. Ведь если обнаружатся какие-то неточности, то ее потребуется заменить в первую очередь.

Порядок действий при замене:

  1. Если на раме есть обсадка, то замеры требуется выполнять только после изъятия последнего стеклопакета из рамы. Иначе погрешность в измерениях будет слишком большой.
  2. Если при замене стеклопакета каркас от предыдущего остается на месте, то размеры необходимо делать только после вытаскивания рамы.
  3. Обсадку заменять первой, если это требуется.
  4. Устанавливая новые стеклопакеты нужно везде оставлять на каждой стороне зазоры размером в 1-2 см, нужные для монтажа. В дальнейшем зазоры будут заливаться пеной для монтажа, но без них не получится дальнейших действий.
  5. Замена старых евроокон ПВХ новыми выполняется по тому же алгоритму, как и обычная установка.
  6. Монтажные швы потребуется изолировать между рамой и стеной. Для этого рекомендуется лента-уплотнитель.
  7. Установка самих стеклопакетов в заранее установленные рамы. После забиваются штапики из пластика вместе с резиновой изоляцией. Это необходимо для повышения энергосберегающей эффективности всей конструкции.
  8. Дальнейший этап – регулировка. Происходит после установки створок, когда нагрузочная сила на конструкцию равна силе в период эксплуатации.

Инструкция по установке пластиковых окон своими руками

Конструкция обсадки регулирует конфигурацию проема, если дом из бревен или на основе каркаса дает усадку. Причем древесина может разбухать или усыхать, в любом случае изменение параметров не повлияет на оконную раму.

Действие обсадки для деревянного дома при установке окон:

  • делает стеновую плоскость жестче, отверстия под установку остекления ослабляют вертикальные ограждения, а дополнительная коробка укрепляет и подтягивает ее;
  • обсада удерживает стену от смещения относительно оси;
  • уменьшает продувание и сквозняки;
  • формирует проем идеальной формы для монтажа рамы.

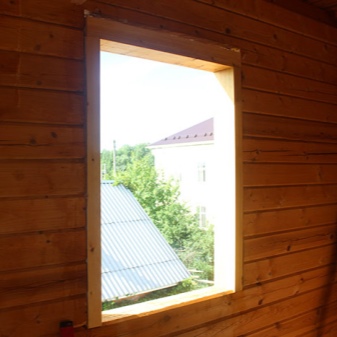

Устройство обсадки

Обсадная коробка

Конструкция представляет собой коробку, изготовленную из бруса сечением 10 х 10 см. Деталь нужно устанавливать в проем, при этом стыковать паз и выступ по длине бока и верха. В окосячку крепят ПВХ коробку. Во время усадки обсадка соскальзывает по торцам стены, не зависит от перемены параметров, а пластиковое окно крепко зафиксировано в окосячке.

Обсадку ставят в выровненное стеновое отверстие. На торцах прорезают паз или делают шип, замеряют размеры и собирают коробку.

Виды окосячек:

  • П-образная садится на торцовые выступы;
  • Т-образная со сформированным продольным выступом на раме, при этом на стене выполняют пропил.

Разметка схемы крепления

Места крепления поддерживающих пластин размечают после проверки прямых углов и соответствия ширины вверху, внизу и высоты справа и слева. Количество точек зависит от размеров блока и конфигурации.

Поэтапная схема размещения крепежа:

  • от точки стыкования импостов с рамой отступают на 16 – 20 см;
  • между центрами пластин предусматривают расстояние 50 – 70 см.

В этих точках фиксируют металлические полоски одной стороной к раме. Их выгибают так, чтобы на откосе они попали в цельное тело обсадки, а не в пустоту или крепежный стык. Крепят коробку окна так, чтобы метизы не прошли через обсадку и не попали в торец, что вызовет нежелательную жесткость при усадке дома.

Установка рамы в проем

Установка рамы

Если коробку закрепляют саморезами насквозь, перед монтажом снимают открывающиеся фрамуги, створки, чтобы ничего не мешало установке по нормативам ГОСТа.

Шов между рамой и коробкой обсады включает элементы:

  • наружный пласт защищает от влаги;
  • серединный снижает потери тепла;
  • внутренний — предохраняет от действия пара.

Пластиковая рама и деревянный торец отличаются коэффициентами расширения, поэтому материал для вставок выбирают так, чтобы при деформации дома не появлялись мостики холода в виде трещин. В местах около коробки окна в стене выпадает конденсат, там появляется плесень, особенно в стенах без четвертей.

Пошаговый порядок монтажа:

  • подбирают тип крепления;
  • освобождают раму от подвижных элементов и стеклопакетов;
  • в коробке окосячки фиксируют ленту ПСУЛ;
  • раму выставляют с помощью клиньев и распорок по вертикали и горизонтали;
  • профиль просверливают, и через отверстие фиксируют к обсадке саморезом;
  • устанавливают внутренние распорки, чтобы раму не выдавило внутрь;
  • запенивают зазоры;
  • после застывания убирают распорки, клинья, подрезают пену;
  • собирают обратно конструкцию, вставляют створки, стеклопакеты.

Монтаж ПВХ откосов и оконных аксессуаров

Готовые откосы из сэндвич-панелей или пластиковые панели со съемными наличниками ставят сразу после установки окна. Откосы располагают так, чтобы плоскость была развернута в сторону комнаты (получился рассвет). Съемные наличники используют, если на стенах нужно делать декоративную облицовку, а откосы окна уже отделаны.

Для окончательной отделки ставят аксессуары:

  • проветриватель;
  • сетку против москитов;
  • фиксаторы закрывания и полуоткрытого положения;
  • капельники для отвода внутреннего конденсата из рамы;
  • жалюзи и другие функциональные детали.

Подоконник монтируют после окна, но до отделки откосов. Если декоративный слой уже присутствует, в его толщу врезают доску на 2 – 5 см. Промежуток между подоконником и нижней стеной пенят. Если зазор больше 8 см, выкладывают кирпичи, чтобы уменьшить высоту промежутка, можно применять раствор из цемента и песка. Большие интервалы пенят за несколько раз, делая перерывы по 8 – 10 минут.

Особенности монтажа оконной системы в деревянном доме

Существует множество предрассудков по поводу деревянных домов. Срок службы установленных тут ПВХ-окон полностью зависит от качества самого строения и соблюдения технологии процесса монтажа.

Нельзя приступать к работе с оконным проемом в новом доме из дерева сразу же. Во избежание деформации в будущем рекомендуется выждать некоторое время, чтобы конструкция выстоялась, древесина подсохла, из нее испарилась лишняя влага, стены приобрели статичность. Таким образом шанс подкашивания проема сводиться к минимуму.

В качестве места под окно не выбирают наружную часть деревянного дома. Проем может находиться по центру или ближе к одному из углов, но не соприкасаться с ним.

Схема вырезки оконного проема

Сам процесс монтажа не слишком трудоемкий: его можно провести в одну пару рук за несколько часов. Тонкости проведения подготовительных работ зависят от того, были ли уже установлены окна прежде или требуется создание обсады с нуля. Аналогичной технологией можно пользоваться для монтажа ПВХ в любую деревянную постройку: баню, беседку и т.п.

Способы крепления рамы

Технология монтажа не зависит ни от количества внутренних камер в металлопластиковом профиле, ни от числа камер в стеклопакетах. Зависит она от материала, из которого возведены стены строения, и от габаритов окна. На основании перечисленных предпосылок выбирают способ и устройства крепления.

Зафиксировать пластиковую оконную конструкцию можно:

  • монтажными анкерами или дюбелями, внедряемыми в стены через высверленные в профиле сквозные отверстия;
  • специальными зубчатыми пластинами, которые вжимаются в профиль, они не внедряются в стену, а устанавливаются враспор и крепятся шурупами.

Первый способ признают наиболее надежным. Используют его преимущественно для монтажа больших и тяжелых оконных систем. При сквозном креплении окно стойко будет сопротивляться многочисленным ударным нагрузкам, возникающим, например, при эксплуатации окон со створками, открываемыми в двух различных положениях. К тому же проходящие через раму насквозь анкера позволят более точно отрегулировать вертикали и горизонтали монтируемой конструкции.

Однако желающих узнать, как правильно установить пластиковые окна небольших габаритов с глухими стеклопакетами, должен заинтересовать метод фиксации анкерными пластинами. Внешний вид окна они не испортят, так как потом будут скрыты под откосами.

Нередко строители комбинируют оба способа. Анкера заглубляют в стены через боковые элементы рамы и через донный профиль (основание окна), а верх фиксируют только пластинами. Если монтаж пластиковых окон своими руками производится в деревянной бане, анкерные пластины используют редко, они могут расшататься. Вместо анкеров иногда применяют оцинкованные саморезы.

Специфика монтажа в деревянном строении

В немалой степени на процесс установки влияет тип стройматериала. Если для стен из пенобетона, пустотелого или полнотелого кирпича различия заключаются лишь в размере заглубления анкеров, то к проемам в бревенчатых срубах и в брусовых стенах подход особый. Учесть нужно не только как, но еще и когда лучше устанавливать пластиковые окна в деревянные проемы, да еще и как это нужно сделать.

  • Обустраивать окнами из пластика деревянное строение можно только через год, лучше спустя два года по завершении строительства. Этот значительный перерыв необходим из-за постстроительной усадки. Наименьший период усадки и ее размер у строений из клееного бруса.
  • Монтаж не производится в проем непосредственно. Вставить окно можно только в деревянную коробку, защищающую оконную конструкцию от деформации. На оконном блоке не должно быть повреждений, дефектов и гнили. Перед началом работ его надо обработать антисептиком.
  • Усадка, правда, уже не настолько интенсивная, будет происходить и после установки окон и отделки. С учетом чего между верхней плоскостью проема и коробкой оставляют зазор в 3-7 см. Величина зазора зависит от влажности и категории использованных в строительстве материалов. Зазор после монтажа окна заполняется джутовым утеплителем и закрывается наличниками с обеих сторон.

В строительных нормативах нет точных рекомендаций насчет материала для отливов и подоконников в деревянных домах. Отливы обычно используют стандартные, приложенные к оконной конструкции. Подоконник может быть как полимерным, так и деревянным. Не запрещено, чтобы донный профиль опирался прямо на деревянный подоконник. То есть, перед монтажом он уже может быть.

Есть нюанс, не оговоренный в нормативах, но рекомендованный опытными строителями тем, кто выясняет, как правильно вставить пластиковые окна. Древесина, способная пропускать испарения, будет способствовать снижению технических качеств монтажной пены. Для того чтобы «задутая» по периметру пена не увлажнялась, оконный блок вдоль линии ее нанесения желательно оснастить фольгированной пенополиэтиленовой лентой.

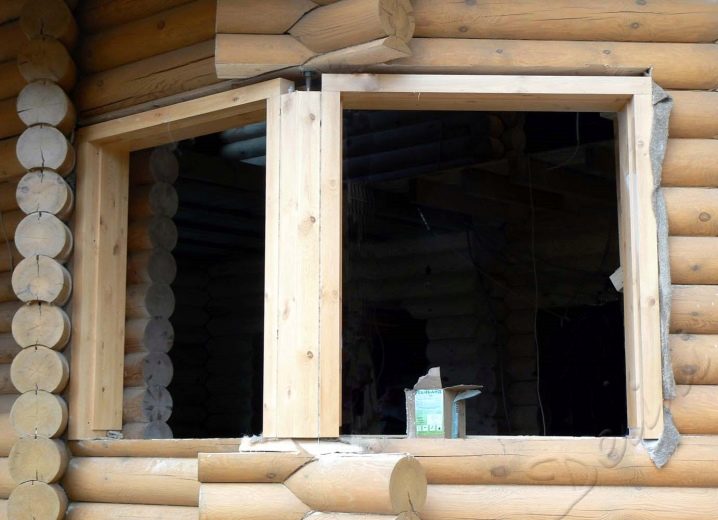

Варианты обсады

Обсада обязательно нужна для окон, которые будут монтироваться в новом деревянном доме из бруса или бревен. Также конструкция понадобится при неустойчивых грунтах. Она будет дополнительной защитой для окна, которое в этом случае может перекоситься.

Обсаду можно не делать для окон каркасного дома. Здесь сам каркас обеспечит необходимую жесткость конструкции. Учитывая несложность процесса сооружения обсады, ее все же лучше сделать и для этого варианта строений.

Правильная технология установки обсады подразумевает применение трех видов конструкций:

  • шип-монолит;
  • закладной брусок;
  • в колоду.

Самой трудоемкой является обсада шип-монолит, но она же наиболее надежная. Для этой конструкции в коробке вырезается желоб, размеры которого подходят под заранее подготовленный шип на боковинах короба. При отсутствии столярных навыков лучше всего установить обсаду в закладной брусок.

Обсада «в колоду» самая дорогая как по затратам труда, так и по расходам на материалы. Направляющей для короба здесь служит шип, который устанавливается в торцевых частях проема. Пазы вырезаются на боковых частях шипа. Вершник крепится к боковым колодам саморезами, а подоконник устанавливается на деревянные нагели.

Нужно учитывать, что максимальная усадка дома составляет около 35 см в зависимости от прочности основы. Большую усадку может дать обычный брус – до 40 см, а меньшую – клееный брус. Последствия неправильных расчетов могут проявиться впоследствии в эксплуатации, в результате понадобится замена всей конструкции.

Материалом для обсадной коробки может служить клееный или монолитный брус. Применение клееного бруса не приветствуется в банях, но этот материал подойдет для дома. В банях наблюдаются температурные и влажностные перепады, отчего клееный брус разрушается.

Монолитный брус должен быть специальной камерной сушки, при отсутствии таковой материал придется высушивать в тени около 4-6 месяцев.

Существуют еще такие разновидности обсад как:

  • Черновая. Для нее подойдут наиболее дешевые материалы. Обсада применяется при запланированных внутренних и внешних отделочных работах. В отличие от нее чистовая обсада не нуждается в отделке. Она уже имеет откос, монтаж окна можно производить сразу после крепления короба.
  • Арочная. Это декоративная разновидность ценится за оригинальность. В этой конструкции могут использоваться несколько склеенных деталей или один изогнутый брусок.

  • Силовая. Этот вариант применяется для масштабных панорамных окон, ворот, балконов, а также дверных проемов. Для изготовления применяется толстая древесина.
  • Еврообсада. Этот вариант схож с чистовой, так как не требует дополнительной отделки. Особенность вида – применение цельных ламелей с особым клеевым составом.
  • Комбинированная. Этот вариант изготовляется из массива дерева, при этом имеет внешний слой из наборно-клеевой декоративной основы. В данном виде сочетаются красота внешнего вида и небольшая цена.

Назначение обсады и ее разновидности

Дерево реагирует на усыхание неравномерно. Более всего меняются линейные размеры поперек направления волокон, а продольные размеры почти остаются неизменными. При усадке деревянного дома из бревна или бруса уменьшается высота стены, и соответственно высота проемов (оконных, дверных). Чтобы окно не «сжималось», а его подвижные створки не заклинивались, устанавливают черновую деревянную раму — обсаду.

Она компенсирует влияние усадки за счет следующих факторов:

  • скользящего способа вертикального крепления к стене в проеме;
  • зазора между верхней доской черновой рамы и верхним венцом самого проема;
  • использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.

Существуют разные виды окосячек, отличающихся между собой способом создания скользящего крепления. Хотя основной принцип фиксации обсадной рамы в проеме одинаков — это соединение типа «шип и паз».

Можно выделить следующие варианты:

  • Пазы вырезают в торцах боковых стен проема. Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза. Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму. Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.
  • Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением. Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема. Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.
  • Шипы вырезают в боковых стенках проема. Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте. Достоинства и недостатки такие же, как и во втором варианте.

Если говорить о внутренней части обсадной рамы, то она может быть такой же, как и оконный проем кирпичного дома — гладкой или профилированной (с четвертью).

Эта часть обсады определяет способ монтажа самого окна.

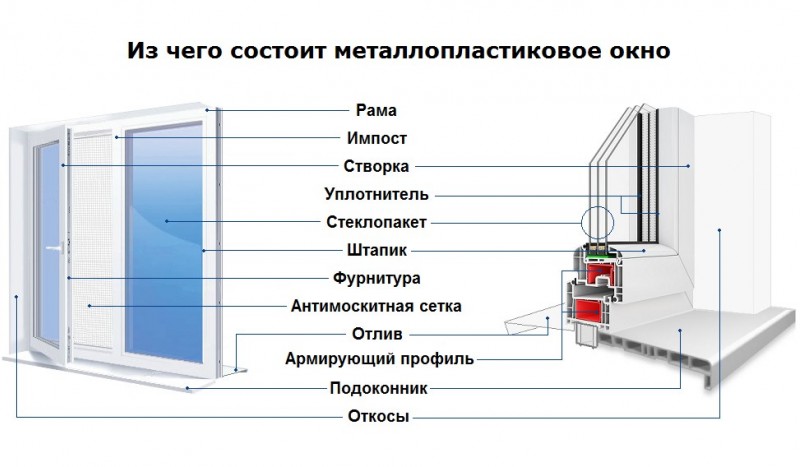

Комплектация пластиковых окон

  1. Рама. Это основной несущий элемент из одно-, многокамерного профиля. Дополнительную прочность придает вставка из металлической детали – армирование. В зависимости от классности различают армирующие профили премиум, стандарт, эконом.
  1. Створки. Элементы с функцией открывания/закрывания. Производители изготавливают глухие рамы без створок. Такие окна не открываются.
  2. Стеклопакет. Это прозрачный элемент, устанавливаемый между стойками рамы. Различают стеклопакеты с армированием, тонированием, одно-, многокамерные. Бывают окна с энергосберегающим, звукопоглощающим стеклопакетом.
  3. Фурнитура. Это комплект поворотно-откидных элементов. В группу входят фиксаторы створки, петли, замки, ручки и пр. Комплект предназначен для открывания и закрывания створок, фиксации полотна в положении проветривания и т.д.
  4. Штапики. Детали, необходимые для фиксации стеклопакета в раме. Их дополняют резиновым уплотнителем.

  1. Сливные отверстия. Располагаются с наружной стороны рамы. В отверстия уходит влага, которая выпадает в виде конденсата на стеклопакетах. Сливы прикрыты съемными колпачками.
  2. Отлив. Устанавливают с наружной стороны для защиты участка стены под нижней границей оконного проема.
  3. Подоконник. Ставят внутри помещения. Размеры изделий зависят от габаритов горизонтальной плоскости в комнате и пожеланий хозяина.

Оконные проемы защищают противомоскитной сеткой. В продаже предложены ПВХ окна с форточками. Элемент оснащен отдельной рамой, фурнитурой для открывания/закрывания отдельно от большой створки.

Обсада – предназначение и конструктивные особенности элемента

Обсада – это особой конструкции деревянный короб, который обеспечивает надежную фиксацию пластиковых рам в проемах, нивелирует давление оседающих бревен, и при этом не препятствует вертикальной усадке сруба.

Верхняя и нижняя грани обсады (вершник и подоконник) – обычные толстые доски, которые в конструктивном плане ничего особого не представляют, секрет же действенной работы окосячки кроется в ее боковых сторонах, т.н. лафетах – мощных брусьях сечением 100х150 мм со сложным поперечным профилем. Каждый лафет делают длиной на 5-6 см больше вертикального размера окна. С тех сторон, которые прилегают к оконному проему, в лафетах по центру выбирают продольные пазы 50х50 мм.

Для того чтобы вся эта конструкция функционировала, на боковых торцах оконных проемов выпиливают вертикальные гребни того же сечения, что и пазы в лафетах. Крепление вертикальных стоек обсады к стене осуществляют исключительно за счет вхождения гребней в пазы брусьев, вершник же соединяют только с лафетами.

Устанавливать пластиковые окна в деревянном доме необходимо не ранее чем через год

Таким образом, короб обсады наглухо фиксируют в оконном проеме лишь с одной стороны (со стороны подоконника), остальные же три его грани остаются относительно свободными, поэтому в процессе усадки дома, оседающие бревна, не тянут за собой окосячку, а скользят по ней, как на салазках. Для того же, чтобы они не прессовали верхнюю часть короба, между вершником и «потолком» проема оставляют 5-ти сантиметровый зазор, который заполняют обернутыми в паклю тонкими «компенсационными» дощечками, , после чего закрывают его с обеих сторон наличниками.

Создание окосячки своими руками

Прежде чем создать обсаду своими руками, необходимо подготовить инструменты для работы:

  • электролобзик;
  • шлифмашинка;
  • дрель;
  • бензопила;
  • шуруповерт.

Первым и важным моментом является выбор конструкции окон (пластиковых стеклопакетов или деревянных окон), от этого зависит выбор обсады. Если устанавливаются пластиковые рамы, потребуется изготовление опорного порожка. При деревянном варианте окон такой порожек не нужен.

По бокам проема нужно выпилить паз для бруса, который убережет бревна от съезжания. Таким образом получаются своего рода полозья, по которым скользят бревна, не давя на окно.

Монтаж выполняется так:

  • происходит установка нижней части;
  • крепятся боковые элементы;
  • напоследок крепится верхняя часть.

Между верхней частью окосячки и проемом оставляют зазор для компенсации усадки строения. По периметру между обсадой и стеной прокладывают утеплительный материал. Не следует использовать монтажную пену при монтаже окосячки.

Закончив установку коробки, приступают к монтажу рамы. Если рама пластиковая, то нужно по наружной части проема выпилить деревянный слой. Этот создаст упор для пластикового окна и не позволит ее деформировать.

Части обсады соединяются между собой такими способами:

  • клиновое соединение;
  • саморезы;
  • шипованное соединение.

Предварительные работы — демонтаж и замеры

Прежде чем начинать монтаж новых окон необходимо произвести кое-какие подготовительные работы — демонтировать старое окно, очистить оконный проем от грязи и пыли.

Демонтируя старое окно, постарайтесь не повредить деревянные стены.

Все ненужные части старых оконных рам и коробок следует собрать и унести из помещения, чтобы они впоследствии не мешали работе.

Затем потребуется замерить оконные проемы, для чего берут рулетку и проводят линейные измерения вертикальных и горизонтальных точек.

На листе бумаги делают чертеж будущего окна и помечают на нем все измерения, сделанные вами.

Таким образом вычисляют ширину и длину окна. Постарайтесь сделать как можно более точные измерения, так как долговечность и качество оконной конструкции зависят именно от правильности замеров.

Если стороны оконного проема имеют разные размеры, то в таком случае нужно будет придерживаться прямых углов и правильной формы.

Видео советы по демонтажу:

Контур оконного проема неправильной формы придется выравнивать с помощью герметика и шпатлевки.

После подготовительных работ, замеров и восстановления контура — можно идти к надежному производителю и заказывать пластиковые окна.

Заказывая окна, не забудьте указать количество створок, а также направление их раскрывания.

Современная технология производства окон ПВХ позволяет изготавливать окна любой формы, размеров, цветов и расположения створок.

Варианты обсад. Теория

Существует 3 базовых варианта обсад для деревянных домов:

  1. Черновая под установку на монтажной пене. Стандартная подготовка проёма со штробой под закладной брусок и усадочным зазором. Материал обсадных досок – обрезная доска шириной до 200 мм. Монтаж окна производится на анкерных пластинах (“подвесах”) и монтажной пене. В последующем требуется отделывать откосы.
  2. Чистовая из массива Материал обсадных досок – массивная чистостроганная фрезерованная доска шириной до 190 мм.
  3. Чистовая клееная Материал обсадных досок – клееная чистостроганная фрезерованная доска шириной до 280 мм.

Преимущества пластикового варианта исполнения

Сегодня все чаще проводится установка именно пластиковых окон. Это связано с тем, что они имеют довольно много преимуществ:

  1. Для начала отметим весьма низкую цену, если сравнивать с окнами из натурального дерева. Снижение стоимости связано с тем, что пластик обходится намного дешевле, чем натуральное дерево. Поэтому при желании сэкономить многие выбирают именно пластиковые конструкции.
  2. Более высокие изоляционные качества. Несмотря на то, что массив дерева характеризуется высокими изоляционными качествами, пластиковые конструкции обходят их по этому показателю. С чем это связано? Все достаточно просто – пластик применяется для получения ячеистой структуры, которая заполняется воздухом или газом. Поэтому пластиковые окна лучше всего справляются с изоляцией помещения.
  3. Массив дерева, как и многие натуральные материалы, реагирует на постоянные перепады температуры и влажности. Пластик в свою очередь может выдерживать бесчисленное количество циклов изменения температуры и влажности. Поэтому пластиковые окна служат в несколько раз дольше, чем деревянные.

Кроме этого пластик не меняет степень устойчивости к воздействию окружающей среды после механического воздействия. Разница между пластиковыми и деревянными конструкциями заключается в виде рамы – пластик не так хорошо подходит под дерево. Однако сегодня известные производители окон предлагают модели, пластик которых декорируется под дерево.

Варианты установки

Замена старых окон новыми ПВХ конструкциями в зданиях из дерева производится несколькими способами

  • установка новой обсады при монтаже пластикового пакета;
  • монтаж на уже имеющейся окосячке;
  • замена с сохранением оконных параметров;
  • расширение проёма, монтаж в нём соответствующего заполнения.

Независимо от способа требуется проверка состояния окосячки

С первоначальным размером проёма

  1. Демонтаж деревянной конструкции.
  2. Проверка на предмет целостности, прочности обсады, наличия на ней дополнительных крепёжных элементов, которые нужно извлечь.
  3. Если окосячка имеет сколы, повреждения, признаки развития гниения и другие существенные дефекты, её нужно снять и заменить новой конструкцией.
  4. Снимаются размеры для обсады (в случае её замены) и/или пластикового пакета.
  5. Подготовка стеклопакета. Установка окосячки или очистка старой, монтаж оконной рамы.
  6. Фиксация в обсаде оконной рамы, затем установка на ней створки.
  7. Помещение в раму стеклопакетов, фиксация всех дополнительных элементов.
  8. Регулировка, настраивание конструкции.

Важно
Необходимая гидроизоляция в окосячке с выбранной четвертью невозможна, а для установки пластиковых стеклопакетов это обязательное условие.

С изменением размера проёма

Работы по замене выполняются в следующем порядке

  1. Извлекается старая конструкция с окосячкой.
  2. Делается предварительная разметка со строительным уровнем.
  3. Бензопилой или обычным столярным инструментом вырезается более широкий и/или высокий проём.
  4. Рассчитывается размер новой обсады.
  5. Сооружается окосячка, помещается в проём.
  6. Рассчитывается размер нового окна, а далее установка такие же, как в случае сохранения размеров оконного проёма.

При расчёте формата новой оконной рамы учитываются

  • толщина досок, тип обсады;
  • наличие зазора для уплотнителя;
  • 1-2 см для организации технического проёма;
  • толщина устанавливаемого подоконника;
  • габариты для компенсационного зазора.

Внимание
Разметка должна выполняться так, чтобы грани проёма пересекали брёвна по их центральной части. Это требование относится к домам из брёвен и сруба.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
