Выбираем блок питания для светодиодной ленты 12в

Самостоятельная сборка

БП в своей основе имеют трансформаторы. При этом, чем большая мощность характерна для изделия, тем больше его габариты и вес. В результате часть КПД расходуется на нагрев и «гудение». Кроме этого не всегда можно найти то изделие, которое подойдет для светодиодной ленты. Сделать его можно своими руками. Для этого необходима схема паяния. Примерная схема спайки приведена ниже.

Схема для самостоятельной сборки

В этой ситуации вам понадобится довольно большое количество деталей и времени. Все необходимые детали можно найти на радиорынке или в специализированных магазинах. Рассмотрим процесс сборки на примере LM2596. В данной ситуации вам понадобится всего четыре радиоэлемента. Аналогами, которые схожи по функционалу, являются L5973D, ST1S10, ST1S14.
На сегодняшний день существуют

• регулируемый вариант LM2596ADJ;
• фиксированный 12 V, LM2596-12;
• собранный китайский прибор.

При этом характеристики изделия будут следующими:

• входное напряжение – не превышает 40В;
• на выходе — 3-37В;
• выходной ток составляет 3А;
• защиты срабатывает при токе 3А;
• частота преобразования составляет 150 кГц.

Лучше использовать для блока ленты выходы от 3 до 37 В. Плюсом применения такой конструкции является возможность при подключении к светодиодной ленте менять ее яркость без применения диметра. Для этого сборка происходит по следующей схеме:

Схема для выхода от 3 до 37 В

Также можно использовать схему сборки с фиксированным 12B. В данной ситуации необходимо использовать стабилизатор, собранный на микросхеме LM2596-12.

Такая схема будет несколько проще.

Схема для фиксированного 12 В

Кроме этого универсальным вариантом будет применение с тремя регуляторами. В данной ситуации вы сможете запитать не только диодную ленту, но также и светодиоды. В результате полученное устройство здесь может выступать в роли электронного трансформатора и драйвера.
Любой самодельный вариант, который приведен выше, позволит вам подключать светодиодную ленту к источнику питания без опасения, что она испортится или будет некорректно работать.
Многие специалисты рекомендуют использовать китайские изделия. Они являются самым простым и доступным представителем посредников, которые допускаются для подключения такого осветительного прибора, как светодиодная лента.

Блок питания своими руками

Электронный трансформатор изнутри

Иногда требуется сделать небольшую подсветку светодиодной лентой на кухне или лоджии, из остатков светодиодной ленты, но покупать никак не хочется, из-за расходов превышающих стоимость всей проектируемой конструкции. Первым приходит мысль сделать электронный траснформатор своими руками. Покупать у китайцев на АлиЭкспресс не вариант, придется очень долго ждать доставки. Но есть более интересные варианты о которых многие забывают, но я постоянно пользуюсь. Я не буду публиковать здесь схемы на 12V, об этом напишу отдельно и подробно.

Сейчас многие приборы питаются от внешних блоков питания на 12В и имеют мощность от 10 до 50 Вт. Это могут быть планшеты, телевизоры, электробритвы, ноутбуки, компьютеры, роутеры и маршрутизаторы. Грубо говоря, 10W обеспечивает яркость на 700-800 люмен, что соответствует яркости лампы накаливания на 60W. Наверняка подобный БП валяется у вас в кладовке или гараже. Если дома у вас не нашлось, спросите у соседа, у него точно есть.

Пример маломощных, от 6W до 40W

Можно купить источник питания очень недорого на Авито. У многих дома валяется какой то БП на 12 вольт, они не знают куда его деть, выбрасывать жалко, поэтому они его продают через объявление. Продавец не знает его реальной стоимости и ставит низкую или среднюю цену. Так как мы покупаем не в магазине, а по объявлению, то мы можем торговаться. В результате таких торгов я покупаю по символической цене в 50-100 руб. Выгодно обеим, продавец избавился от ненужной безделухи, а я купил полезный прибор дешево, заплатил в 5 раз меньше чем в магазине. Считаю эффективней потратить время на поиск по объявлениям, чем искать детали и паять самостоятельно.

Типы блоков питания для светодиодных лент

Вольтовые блоки питания различаются по материалу и уровню герметичности корпуса.

Герметичный корпус может быть изготовлен
из алюминия или пластика. Для помещений, в которых присутствует конденсат или
вода, лучше подходит металл. Он более прочный и надежный, хорошо отводит тепло.
Основной недостаток – сравнительно большой вес.

Корпус из пластика более компактный,
имеет небольшой вес и привлекательный внешний вид. Недостатки: плохой
теплообмен, ограничение по мощности (до 100 Вт) и высокая стоимость.

Самый популярный и дешевый вариант –
отрытый БП на 12 В. Его можно использовать только в помещениях и транспортных
средствах. Мощность небольшая (до 75 Вт), поэтому в одном помещении может
потребоваться несколько БП. Это оптимальный вариант для монтажа в подвесные
потолки. Недостатки – незащищенность от пыли и влаги, непривлекательный внешний
вид.

Полугерметичные блоки питания на 12 В (Slim)
подходят для кухонь и устройства светодиодного освещения под навесами.

Сетевые блоки самые миниатюрные, мощность до 60 Вт. Подходят для светодиодных ленточных изделий с длиной до 5-и метров. Основные преимущества – отсутствие необходимости в стационарной установке и низкая стоимость.

Варианты подключения светодиодной ленты к питающему устройству

Способов подключения этого осветительного оборудования, как и любого другого, всего два – это последовательно и параллельно. Но здесь вариант монтажа играет очень важную роль. При неправильном выборе способа коммутации можно сжечь контактные дорожки, по которым проходит напряжение от одного светодиода к другому.

Выбор схемы монтажа зависит от длины отрезков полосы. На каждой из них имеются места для разреза. Обычно расстояние между ними 3 светодиода. И если отрезки ленты составляют в сумме более 5 метров, то последовательно ее подключать уже нельзя. Разберемся, как же правильно произвести монтаж и подключение.

Так выглядит правильное параллельное подключение

Последовательное подключение – в каких случаях оно выполняется

Такая коммутация представляет собой такое соединение, при котором питание попадает на второй потребитель, проходя через первый.

Если отрезки достаточно короткие, то их необходимо соединить между собой последовательно. Это позволит увеличить длину полосы до необходимой. Но при этом стоит понимать, что общая окончательная длина не должна превышать того же параметра новой светодиодной ленты. Иными словами, если она продавалась в бухте по 5 м, то после сращивания окончательный размер полосы должен быть меньше или равен первоначальному.

Если подключить 2 контроллера, возможности регулировки цветов увеличиваются

При превышении длины возникает опасность отгорания токопроводящих дорожек между световыми диодами по причине прохождения через них тока большой мощности. В этом случае сначала перегорают дорожки между первыми элементами. При их удалении между следующими, и так до тех пор, пока длина полосы не будет нормальной для правильной работы.

Параллельное подключение полосы и как его выполнить

Параллельным подключением называется коммутация, при которой питание от источника идет одновременно на два и более потребителя. При этом между собой они не соединены.

В случае, если требуется подключение полосы, к примеру, в 9 м, то необходим монтаж по параллельной схеме. Для этого берем отрезки в 5 м и 4 м. Отходящий от блока питания провод коммутируется в одинаковом порядке с обеими полосами. Получается, что питание со стабилизирующего устройства подается одновременно на оба отрезка. Это позволяет не перегружать дорожки, идущие от одного светодиода к другому.

Такие ленты продаются в бухтах по 5м
Важно знать! При такой схеме монтажа не стоит забывать о рабочей мощности стабилизатора. Она складывается из общего потребления двух отрезков.. Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Принцип действия блока питания для светодиодной ленты

Нередко путают 2 понятия: блок питания (БП) и драйвер, стабилизирующий ток для некоторых осветительных приборов на основе светодиодов.

Блок питания стабилизирует напряжение и выдает столько тока, сколько требуется, стабилизируют его резисторы, которые являются частью большинства лент. Чаще всего на каждые 3 последовательно подключенных светодиода монтируется одно сопротивление. Такие группы называются кластерами, они соединяются между собой параллельно.

Основной недостаток такого изделия –
минимум полезной работы со стороны резисторов. Они тратят ток и нагревают
основание, диоды тускнеют.

Виды источников питания

БП с активным охлаждением, круглое отверстие вверху

В магазинах блоки могут по старинке могут называться «электронный трансформатор». Во времена моей молодости не было сотовых телефонов и импульсных источников питания на микросхемах. Мне и многим другим непонятно современное название «драйвер», что с английского вообще переводится, как «водитель». По смыслу оно никак не связано с электричеством. Фактически термин «блок питания» и «драйвер» обозначают разные устройства. БП является источником напряжения, а драйвер это источник тока, например как в светодиодной лампе.

Пассивное охлаждение, корпус IP20

По системе охлаждения существует два вида, с активным и пассивным:

1. активное охлаждение – в корпусе установлен вентилятор, как в компьютерном ящике. Вентилятор позволяет уменьшить габариты корпуса и повысить мощность. Но недостатком будет шум от вентилятора, который со временем будет только увеличиваться. Через пару лет весь внутренности надо будет чистить, а вентилятор смазывать или менять, большой поток воздуха приносит много пыли. Я как любитель абсолютной тишины не использую такие;
2. пассивное – корпус как у питания ноутбука, или сверху закрыт решеткой.

БП ноутбучного типа

По исполнению делятся на несколько видов:

1. корпус как у блока ноутбука, из черного пластика с наклейкой с техническими характеристиками. Считаю оптимальным вариантом;
2. герметичный корпус из алюминия для влажных помещений, не боится воды и конденсата. Хорошо зарекомендовали себя;
3. металлический корпус с отверстиями и контактной площадкой, применяется для сухих помещений, монтируется в недоступном месте, желательно в закрытом объеме для защиты от пыли.

Герметичный в алюминиевом корпусе IP67

По функциональности:

1. может быть простым, только обеспечивать питание;
2. более функциональные имеют встроенный диммер;
3. может быть встроено дистанционное управление пульта по инфракрасному каналу или радиоканалу;
4. самые дорогие имеют сразу диммер и дистанционное управление, это помогает избавиться от нагромождения этих блоков в разных местах.

Отличие блока питания от драйвера

Драйвер – это устройство, схожее по выполняемым задачам с блоком питания, только на выходе он стабилизирует на одном уровне не напряжение, а ток. Так как для питания ленты из светодиодов необходим ток, но у них имеется так называемая вольт-амперная характеристика падения напряжения.

Поэтому если led светильники подключить от импульсного блока, а не драйвера, то режим их дальнейший режим работы может быть непредсказуем. Светить они будут, но с каким режимом и как долго — неизвестно. Для каждого драйвера следует выбирать определенное количество светодиодов. Когда один выходит из строя, то его ток драйвер направит на оставшиеся. Это может стать причиной перегрева и выгорания.

Использование блока питания компьютера в качестве драйвера

Вместо блока питания для диодной ленты из магазина можно взять блок от персонального компьютера. Только необходимо сравнить его характеристики с параметрами led ленты: мощность и постоянное напряжение 12В соответствуют, то можно смело подключать.

Все будет работать, но для качественной и долговечной подсветке лучше выбирать специальные разновидности.

Как сделать блок питания для светодиодной ленты 12 В своими руками

Не всегда удается приобрести подходящую модель блока питания на 12 В. В таком случае прибор можно изготовить своими руками:

Фото	Описание работ
	Готовим необходимые материалы и инструменты: Зарядное от телефона, рассчитанное на 5 В и 1 А; Повышающий DC-DC преобразователь.
	С помощью мультиметра проверяем полярность зарядного устройства.
	Припаиваем DC-DC преобразователь к зарядному, соблюдая полярность.
	Подсоединяем ленту к выходным контактам DC-DC преобразователя, соблюдая полярность.
	Проверяем работоспособность созданного блока питания 12 В.

Вместо блока питания от телефона можно использовать преобразователь от компьютера или другой техники. Трансформатор для светодиодной ленты 12 вольт может оказаться не лучшим выбором, так как их параметры часто превосходят требуемые в два и более раза. Это приведет к тому, что в процессе эксплуатации такой прибор будет постоянно перегреваться. Дополнительное охлаждение не позволит справиться с возникшей проблемой. Именно поэтому при наличии выбора лучше отдать предпочтение импульсному блоку питания.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым
питанием от 220 В имеют важные преимущества:

• не требуют использования блока питания;
• способны обеспечивать световое оформление
  участков большой длины;
• относительно недороги и доступны;
• демонстрируют хорошую работу в условиях улицы,
  особенно при низких температурах воздуха.

Говоря о
достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное
достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким
устройством не удастся;
ленты, предназначенные для питания от 220 В, не
имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную
сторону — отсутствие гальванической развязки ленты, которая становится
опасной и требует надежной изоляции всех соединений

Кроме того, для исключения
опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а
возможности теплоотведения у них практически нет. Обычно такие ленты хорошо
защищены от внешних воздействий, но, с увеличением надежности защиты резко
уменьшается возможность охлаждения. Это является причиной использования
преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе
питания, не имеет сглаживающего конденсатора. Это делается из соображений
компактности, но в результате светодиоды при включении начинают мерцать с
частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но
человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает
отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование
материалов низкого качества. Силикон, которым покрыта лента для защиты от
влаги, издает заметный запах, который усиливается при нагреве. Это является еще
одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Нужен ли мощный блок питания для светодиодной ленты

Как рассчитать блок питания для светодиодной ленты

Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину. Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения. Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.

Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт. Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется. Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт. Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.

Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.

Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.

Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.

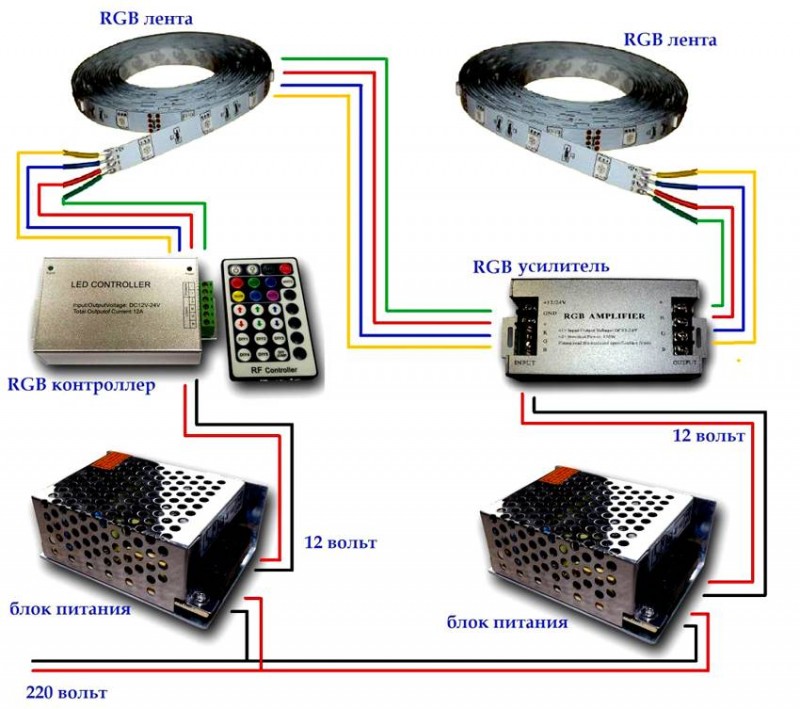

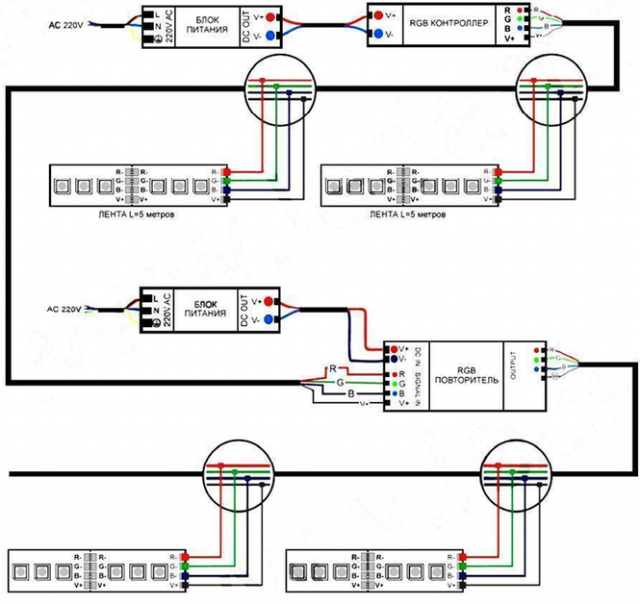

Подключение RGB-ленты

RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты. Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель. Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.

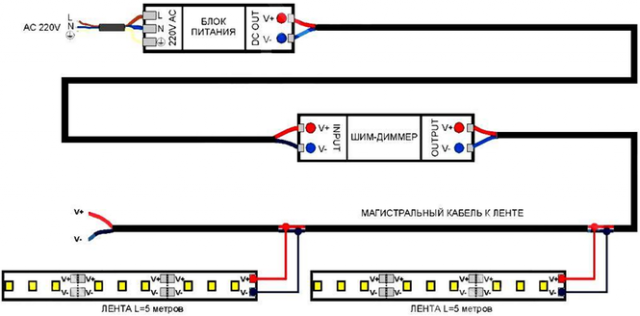

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

отмеряете и отрезаете необходимого размера провода

зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

на клеммы V- заводятся жилы черного цвета

на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

1 правило

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Нестандартные блоки питания

У многих людей или у их друзей или соседей есть блоки питания, оставшиеся от старой радиоаппаратуры. Иногда их можно использовать. Но не всегда напряжение, указанное на корпусе соответствует реальному. В некоторых случаях эти значения истинны только при подключении номинальной нагрузки. Можно использовать блок питания от старого компьютера. Для включения блока без компьютера обычно необходимо замкнуть между собой черный и зеленый провода. Иногда к ним нужно добавить серый.

Можно также разрезать ленту на участки по три светодиода, соединить последовательно и запитать их через диодный мост и конденсатор, сглаживающий пульсации. Необходимо 19, а лучше 20 отрезков. Но этот способ очень трудоемкий и ненадежный. Если нарушится одна из паек или перегорит один диод, то погаснет вся лента. Ленту также нужно использовать водонепроницаемую и места подключения изолировать термоусадочной трубкой.

Подключение светодиодной ленты через конденсатор

Мощный блок питания для светодиодной ленты не получится, но если нужно подключить небольшой отрезок, например, для настольной лампы, то можно просто подключить от сети 220v, через конденсатор. Емкость конденсатора определяется по току отрезка ленты, который вы хотите подключить таким образом. Для этого мощность метра ленты делят на 10, 20, 30 или 40. Это зависит от того, какая плотность светодиодов или сколько участков по три светодиода в метре ленты. Полученную мощность делим на 12V (напряжение питания) и полученное число умножаем на количество используемых участков. Емкость конденсатора С1 берется 1.4mkF на каждые 0.1А, напряжение конденсатора не меньше 300V. При недостаточной емкости лента будет светится тускло, а при повышенной быстро сгорит. Тип конденсатора МГБО или К73.Конденсатор, сглаживающий пульсации напряжения и светимости С2 электролитический, емкостью 200mkF и напряжением 15V. Диоды выбираются по току, напряжением 300V.

Пример рассчёта

Например, если мы хотим заменить в настольной лампе лампу накаливания мощностью 10Вт, то нам нужен отрезок ленты SMD3528 плотностью 60 диодов, длиной 0,5 метра, содержащий 5 участков по три светодиода. В метре этой ленты 10 таких участков, следовательно, один участок имеет мощность 4,8Вт, деленную на 10 – 0,48Вт и ток, 0,48Вт, деленные на 12V — 0,04А. 5 участков дают общий ток 0,2А. Следовательно, емкость конденсатора С1 не больше 2.8mkF, a C2 — не меньше 40mkF.

Если взять конденсатор типа К73 и диодный мостик с конденсатором С2 на плате от сгоревшей энергосберегающей лампы, то получившуюся схему без труда можно спрятать в основании лампы или корпусе зарядного устройства от старой мобилки. Лампу нужно брать из расчета не менее 20Вт мощности на 0,1А тока отрезка ленты.

ВАЖНО! В таких схемах лента находится под напряжением 220V, поэтому она должна быть спрятана под рассеивателем, на пластмассовом основании либо использовать водонепроницаемую ленту, даже в сухом месте. На место подключения нужно одеть кусочек термоусадочной трубки

После выбора блока питания светодиодные ленты нужно подключить. О том, как это сделать расскажет статья «Подключение светодиодных лент«.

Возможные ошибки

Нельзя использовать светоленты класса IP-40 в сырых местах, и тем более под водой. Установка светоленты в ванной потребует монтажа устройства защитного отключения, которое может спасти жизнь человеку, принимающему ванну.

Если вы собираете светоленты самостоятельно, пересчитайте количество светодиодов согласно вышеприведённым их параметрам. Не делайте поспешно, отталкиваясь от методов производителя – многие, особенно китайские, экономят на количестве светодиодов, чтобы их изделия перегорали и менялись полностью почаще. Запомните простую истину – 3 вольта на белый и 2 на цветной светодиод. Инфракрасные и ультрафиолетовые светодиоды питаются от совсем другого напряжения, вам они в данном случае не понадобятся, если вы не используете приборы ночного видения. Оптимальный вариант – 80 белых или 120 красных, зелёных, синих светодиодов. Можно взять и несколько больше, если напряжение у вас часто повышенное (почти до 250 вольт, что объясняется неполной нагруженностью и максимальной близостью трансформаторной подстанции). Лучше получить несколько меньше света – чем менять всю ленту каждый сезон. Чтобы запитать ленту на 12, 24 или 5 вольт, используется аналогичный подход к расчёту.

Как подключить светодиодную ленту без блока питания, смотрите в видео.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

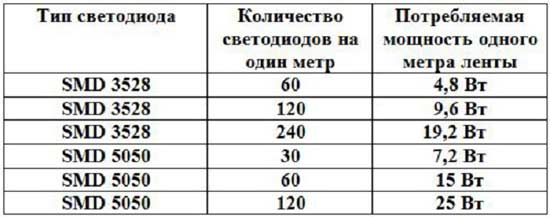

Таблица популярных smd светодиодов, характеристики

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Какой БП выбрать?

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже.

_{общ.отр.отр.}

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Как рассчитать блок питания для светодиодной ленты

Сложностей такие расчеты не представляют. Все, что требуется – это вычислить общую потребляемую мощность отрезка световой полосы, после чего добавить запас в 20%. Попробуем для примера посчитать необходимую мощность блока питания для светодиодов. Возьмем ленту с элементами SMD3528, длиной 3 м и частотой 120 шт/м. Для подобной полосы потребляемая мощность всех диодов на отрезке в 1 м будет равна 28.8 Вт. Получим 28.8 × 3 + 20%, что будет равно 100,68 Вт. Ближайшим к этим показателем будет БП на 150 Вт, вот он то и будет нужен. Хотя и 100-ваттный блок вполне нормально будет работать с такой полосой.

Подключение световой полосы к блоку сложным назвать нельзя

Эти расчеты очень важны. Ведь если не понять, как подобрать блок питания и сделать это неправильно, он может попросту сгореть. А это выброшенные на ветер деньги и затраченные впустую силы на монтаж.
