Как сварить печь для бани

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную
с наружной
стороны, а бак делается навесным. Преимущество данного устройства, в том, что
оно имеет компактный размер и большую глубину топки. В нем топливо сгорает
полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по
самостоятельному производству печки горизонтального типа в баню следующая:

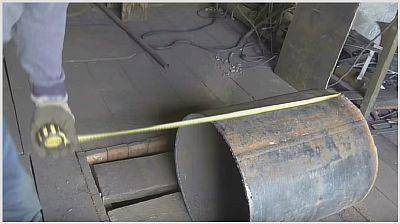

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые
стены, на ней необходимо поставить отметки. Для этого, она ложится на
ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на
ней чертится две линии в горизонтальном направлении, расположенные параллельно.

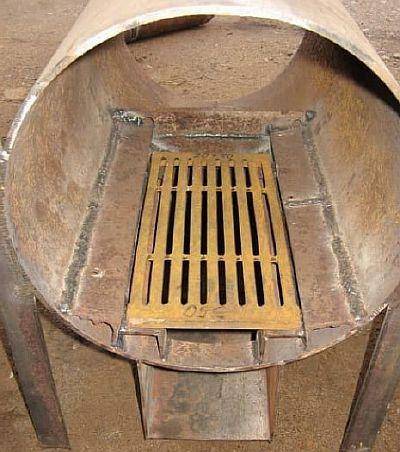

Из металла вырезается основание для
топливника круглой формы, размером
равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

  • Из вырезанных деталей изготавливаются дверки. Они привариваются
    на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и
    защёлки.
  • Каждая торцевая планка присоединяется
    к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.

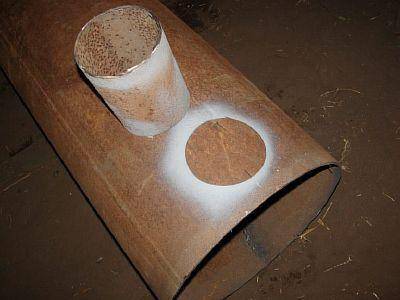

  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Виды

Выделяют 4 основных вариации банных печей:

  • «по-белому»;
  • «по-черному»;
  • «по-серому»;
  • с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

  • дровяные;
  • растапливаемые каменным углем;
  • природным газом;
  • дизельным топливом;
  • древесностружечными брикетами;
  • электроэнергией.

По типу конструкции они делятся на печи:

  • с открытой каменкой (характерны для финской сауны);
  • с закрытой каменкой;
  • комбинированные.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе;
    2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции;
    3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:
  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник;
    2. В него монтируется еще один колосник, где в будущем будут располагаться камни;
    3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Конструктивные особенности и разновидности печей

Классическая русская баня близка многим и обладает высокой популярностью среди владельцев частных домов и дачных участков. Это не только развлечение и отдых, но и большая польза для здоровья. За это ее и ценят так много людей, стараясь обеспечить себя таким атрибутом в собственном доме.

Обычно такая конструкция обладает весом около 800 кг. Это делает нужной подготовку под ее установку. Фундамент должен быть не менее полуметра в глубину и на 5 см больше габаритов печки с каждой стороны. Если железная печь для бани упрощенной версии и не такая тяжелая, то фундамент обычно не нужен. Устанавливать ее можно на пол из бетона.

Если печь дровяная потребуется колосниковая решетка. Вы можете сделать ее своими руками или же заказать готовый вариант в магазине. Решетка устанавливается по высоте как уровень дверцы самой топки. Со стороны отсека для топлива в 30 см от дверки.

Любая печь все равно будет состоять из таких основных частей:

  1. Зольник. Это пространство под топкой для сбора золы, которую нужно будет периодически оттуда вычищать.
  2. Эта дверка нужна поступления потока воздуха в конструкцию, чтобы топливо лучше разгоралось.
  3. Задвижка для дымохода. Нужна для обеспечения нужной тяги в печке. Когда она открыта полностью — топливо горит сильнее, и сгорает, соответственно, быстрее. Когда дрова перегорают и остаются угли, задвижку закрывают. что помогает сохранить тепло. Но это стоит делать после их остывания, когда они перестанут гореть. В противном случае во избежание вреда для здоровья оставляют щель около двух см, чтобы проходил воздух.
  4. Котел (змеевик). Тут нагревается вода, за счет пара которой и “работает” баня.

Печь для бани на дровах. Это самый популярный вариант печи. Она состоит из топки, дымохода, зольника и колосников. Изготавливают такие печи из металла или камня. Они так часто становятся выбором среди поклонников бани, потому что имеют преимущества: даже небольшие габариты устройства могут дать достаточное количество тепла для прогревания большой комнаты.

Чугунная печь. Они, в свою очередь, делятся на печи временного и постоянного горения. В первом случае для топки используются дрова. Пользоваться баней можно когда все дрова сгорят. Для печи постоянного горения в качестве топлива применяют жидкое топливо или газ. При втором варианте парная пригодна для использования уже когда печь только топится. Такой вид печки прогреет комнаты быстрее и распределит пар более равномерно по всей площади помещения.

Электрическая печь. Бывает в разных размерах, обладает разными характеристиками по эффективности и мощности. Как и предыдущая, быстро нагревается и служит длительное время. Плюс в том, что электрической печи не нужен дымоход. Еще они не затратны.

Печь для финской сауны. Они дают сухой пар в сочетании с высокой температурой. Такие печи бывают как в электрическом варианте, так и используя в качестве топлива дрова. Такую печь можно сделать своими руками. Потребуются лишь специальные чертежи и инструкция.

Печи из чугуна подключаются к центральному газоснабжению для работы. Использование газовых баллонов в этих целях не рекомендуется, ввиду повышенной взрывоопасности.

Печи, которые для горения используют жидкость, выделяют специфический запах.

Останавливаясь в выборе на электропечи, то предварительно лучше проверить проводку. Такие печи не очень экономны для больших помещений, что также стоит учесть.

Стоимость самой сборки печи будет зависеть от многих параметров, в первую очередь от ее размеров.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Преимущества

При сравнении печей с разным расположением корпуса можно выявить несколько отличительных черт, которые влияют на эффективность прогрева воздуха:

  • Потоки пламени и нагретых газов направляются к дымоотводу по кратчайшей траектории. При этом они меньше контактируют со стенками конструкции. Поток пламени расположен в самом центре горизонтальной печи.
  • В горизонтальных печах потоки нагретых газов устремляются к верху корпуса. Только потом их выбрасывает в дымоход за счет разрежения воздуха.
  • Тепло от нагретых стенок идет по нормали к ним, что означает излучение 90% тепла в горизонтальном направлении. За счет этого быстро прогреваются стены бани. Однако пол получает мало тепла.
  • Печь, расположенная горизонтально, способна хорошо прогреть все зоны банного помещения, кроме тех, что прилегают к полу.

Масса конструкции может составлять 60-180 кг. По этой причине горизонтальную конструкцию устанавливают в центре парной на довольно простой каркас. Если сделать 20-миллиметровую изоляцию, конструкцию можно установить даже на обычный 8-миллиметровый лист стали.

Металлическая модель

В основном в русской парилке используются два вида печей: стальная и кирпичная. Самая простая модель изготавливается из стальных труб или металлических бочек с толстыми стенками. Для работы также понадобится болгарка и сварочный аппарат.

Читать так же: самостоятельная установка железной печи в бане.

Проектирование и подбор материала

В самом начале нужно определиться, какие особенности будут у конструкции. Поэтому стоит нарисовать чертеж или же воспользоваться интернетом и выбрать подходящий вариант. Главное, правильно рассчитать мощность печи, которая должна равняться ровно половине объема топки. Если планируется устанавливать самодельные печи в баню, то лучше сделать мощность с запасом.

А также необходимо заранее подготовить материал, в основном для изготовления заготовок используются стальные трубы, толщина которых составляет 8-10 мм, а длина — 1,5 метра. Кроме этого, понадобится листовой металл, а также решетки. Для створок потребуется приобрести несколько петель, защелку и зольный ящик. Как правило, все эти детали стоят дешево, поэтому сделанная своими руками печка в баню не станет слишком затратной.

Сборка конструкции

Если все материалы и инструменты подготовлены, то можно приступать к работе.

В самом начале нужно стоит нарисовать чертеж

Сам процесс изготовления самодельной банной печи выглядит следующим образом:

  1. Необходимо взять отрез стальной трубы (1,5 м) и разрезать его на две части, сделать это нужно таким образом, чтобы одна была в длину примерно 90 см, другая — около 60 см. Притом та, что длинней, пойдет на создание заготовки для топки, а короткая на водонагревательный бак.
  2. Вначале предстоит обработать обрезок в 90 см. Для этого нужно вырезать в нижней части паз, высота которого должна составлять 50 мм, а ширина — около 25 см. Это отверстие будет использоваться как поддувало, которое обеспечит топку кислородом.
  3. Теперь над этим пазом необходимо приварить толстую пластинку из стали, на которой закреплена колосниковая решетка. Сделать это можно при помощи сварочного аппарата. Эта конструкция будет выполнять функцию днища топки.
  4. На этом этапе в трубе проделывается топочное отверстие, притом на одном его краю необходимо приварить петли и навесить на них створку, которую также можно изготовить из листа стали, но предварительно согнуть его по радиусу трубы.
  5. Затем приступают к изготовлению каменки — специальной емкости, в которой будут находиться галька, камни и булыжники. Для этого можно использовать отрезок железной трубы или короб, который сварен из арматуры.
  6. Теперь стоит заняться сборкой бака для нагрева воды. Для этого нужно взять короткую трубу и приварить к нижней части дно, притом в нем должно быть отверстие для дымохода. А сбоку трубы приваривается кран.
  7. Остается сделать крышку, но такую, чтобы емкость была прикрыта только на треть. В таком случае в бак всегда можно будет добавить воды и при этом не бояться обжечься.

Подробнее в этом видео:

Пошаговая инструкция по изготовлению печи на основе газового баллона

По факту созревания фундаментного основания можно начинать проводить основные слесарные работы. Их последовательность можно отобразить следующим образом:

Баллон осматривается на предмет наличия неисправимых дефектов.
Из сосуда посредством вентиля стравливается избыточное давление.
Отворачивается вентиль и через его отвор сливается газовый конденсат. Очевидно, что указанный и предыдущий пункт исполняются на хорошо проветриваемом пространстве, вдали от источников огня.
Для дезактивации сосуда от остатков горючих углеводородов, сосуд заполняется водой.
Несколько снизив уровень воды, с помощью УШМ по шву окружности делается надрез, вплоть до отделения переднего торца от цилиндра тела баллона. Вскрытый таким образом баллон можно полностью освободить от воды.
Отделенная часть переднего торца баллона геометрически оформляется для использования в качестве топочной дверцы. На этом же этапе деталь оснащается дверной фурнитурой: навесами, ручками, фиксаторами.
Нижняя часть цилиндра баллона размечается, и в ней, с помощью той же УШМ вырезается длинный паз с размерами: ширина 90 — 120 мм, длиной практически на весь вылет тела, за исключением 220 — 250 мм металлического целика оставленного в задней части цилиндра.
К полученному пазу в вертикальном положении привариваются две полосы шириной 75 мм, выкроенные из листа металла, толщиной порядка 3 мм. Это тело будущего зольника. Снизу он перекрывается полосой металла, вырезанной ранее. Торцевая часть оснащается дверцей с сопутствующей фурнитурой, которая является поддувалом.
Тело печи оборудуется ножками, которые можно исполнить как в монолитном варианте, с помощью сварки, так и в съемном, с возможностью регулировки по высоте. В этом случае фиксация осуществляется с помощью болтовых соединений.
Далее наступает черед оснащения подошвы топки колосниковой решеткой. Она может быть цельно-составной и может быть наборной. Роль колосников выполняют отрезки арматурного прута диаметром 16 мм. Очень хорошие результаты, в плане сроков эксплуатации, дает легированная арматура. Шаг набора колосников в решетке — порядка 8 — 12 мм. Альтернативой исполнению колосниковой решетки следует считать перфорацию дна топки в произвольном порядке, сверлом диаметром 9 — 10 мм. Трудозатраты по выполнению обеих вариантов объективно оценить сложно. Все зависит от качества применяемых инструментов и оснастки, а также навыков оператора работ.
На верхней площадки печи обустраиваем устье дымохода, обеспечивая его прямолинейность на первых 450 — 500 мм исходящей газовой струи.
Далее, вокруг устья обустраивается корзина для каменной засыпки, которая набирается из арматурного прута, связанного между собой посредством электродуговой сварки. Стоит отметить, что высота корзина должна быть порядка 400 мм, при том, что высота массива каменной засыпки будет достигать 270 — 320 мм.
Далее начинается этап ревизии сварочных швов, качества выполнения сопряжений дверей и топки, а также поддувала и зольника. Для придания печи эстетического внешнего вида, сварочные швы можно облагородить с помощью зачистного круга. Кроме этого, снятие верхнего слоя шва может открыть скрытые каверны и полости, визуализировать области непровара.
После освидетельствования конструкции и устранения вскрытых недостатков наступает черед монтажа на готовом основании. К этому времени, указанное место должно быть оснащено дымоходом, который сообщается непосредственно с атмосферой. Здесь необходимо отметить четкое соблюдение всех противопожарных норм и правил, особенно в части сопряжения тела дымохода с контактными поверхностями перекрытий и кровли. Стандартное сечение дымового канала для печей такой конструкции и мощности, следует принять в пределах 120 мм

Стоит обратить внимание на необходимость оснащения наружного среза дымовой трубы ветрозащитным козырьком, а также то, что его высота должна быть на уровне 850 — 1100 мм над уровнем конька кровли.
Дымовой канал печи сопрягается с дымоходом посредством гибкой вставки. Представленные на рынке гофрированные трубы нормально выполняют эту функцию, в полном объеме обеспечивая как соосность рабочих отверстий, так и их надежную герметизацию

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
