Семь популярных моделей универсальных водосчетчиков

Как выбрать и установить водомер?

Перед приобретением водосчетчика рекомендуется проконсультироваться о допускаемых типах устройств. Данную информацию вы сможете узнать у специалиста местного водоканала. Производство счетчиков должно осуществляться специализированными предприятиями, а в документации указываться необходимые данные:

  • страна-производитель;
  • срок гарантии;
  • установочный размер;
  • рекомендованный интервал между поверками;
  • цена прибора;
  • класс точности прибора;
  • список документации;
  • наличие сервисной поддержки компании-производителя.

Главным условием, которое характеризует все водоизмерительные приборы, является их производство с учетом ГОСТа. Латинские буквы от А до D указывают на класс точности прибора, от него напрямую зависит цена изделия.

Наиболее популярными являются изделия зарубежных фирм: Sensus, Zenner (Германия), Viterra (Канада), Valtec (Италия), Actaris (Франция), Metron (Польша).

Перед тем как купить прибор импортного производства, нужно учитывать не только его совместимость с нашими коммуникационными сетями, но и том насколько внутренние части прибора чувствительны к качеству воды.

Более того, в случае поломки, ремонт водомера может затянуться из-за того, что в наличии может не оказаться комплектующих. Перед покупкой прибора, рекомендуется узнать у продавца о сертифицированных центрах гарантийного обслуживания и месте их нахождения.

Среди отечественных фирм можно выделить: Старорусприбор, Газэлектроника, Теплоприборкомплект. Отечественные водомеры менее функциональные, нежели приборы от импортных производители. Средняя цена отечественных приборов, сопоставимых по функциональности с импортными, в 1,5-2 раза ниже.

После того как технические параметры и функциональные данные водомера уточнены, он должен быть установлен и опломбирован. Монтаж водомера осуществляется лицензированными предприятиями, а не обычным сантехником. Оплата за монтаж ложится на потребителя или же расходомер можно установить своими руками, а потом пригласить специалиста для опломбирования.

Установка водомера делается только с условием, что индивидуальный номер изделия соответствует паспорту. Эти данные понадобятся при следующей пломбировке. При монтаже нужно помнить, что следует заранее продумать, где будет располагаться прибор.

Место установки водомера должно выбираться исходя из удобства его установки и последующего демонтажа для периодической поверки, возможности снятия ежемесячных показаний и доступе для чистки фильтра грубой очистки.

По отношению к трубе установленный водомер является достаточно тяжелой конструкцией. Для того чтобы уменьшить нагрузку на трубу и устранить опасность возможности разлома конструкции, водосчетчик крепится к стене при помощи монтажных хомутов. Также к канализационному стояку при помощи хомута крепится уголок и аналогично стене к нему также крепится водомер.

В том случае, если водомер укомплектован пластмассовыми штуцерами, их во время монтажа заменяют латунными. Для того чтобы предотвратить конструкцию от протеканий рекомендуется вместо паронитовых прокладок установить силиконовые или резиновые.

После того как осуществлен монтаж водомера специалист выдает разрешение на установку счетчика и договор на его обслуживание. После завершения всех мероприятий, оплата производится согласно показаний установленного прибора.

Критерии правильного выбора

Правильно выбрать счетчик достаточно сложно. Чтобы не ошибиться с покупкой, необходимо учитывать несколько факторов.

Для домов, в которые подается высоко минерализованная вода с большим содержанием примесей, не рекомендуют приобретать механические модели. Постоянный контакт с крупными частицами, подаваемые под напором, быстро выведет из строя детали конструкции.

Не менее важно учитывать материал, из которого изготовлен прибор:

Латунь и бронза. Отличаются повышенной прочностью и надежностью. Латунные и бронзовые детали выдерживают продолжительный контакт с водой, содержащей примеси. Нержавеющая легированная сталь. Из такого материала практически не изготавливают водосчетчики. Кремниево-алюминиевый сплав (силумин). Этот материал применяют, в основном, китайские производители счетчиков. Приборы из силумина стоят сравнительно дешево и хорошо переносят воздействие воды с примесями. При этом устройства данного типа не рекомендуют устанавливать на трубы большого диаметра, так как сильный напор воды быстро выводит из строя водомер. Полимеры. Счетчики из этого материала устанавливаются только на трубах, по которым подается холодная вода

При выборе водосчетчиков рекомендуется обращать внимание на наличие для фиксации на трубах фитингов, уплотнительных прокладок, насадок

С каждым качественным водосчетчиком идет паспорт, который содержит следующее:

  • интервал проверки;
  • гарантийные обязательства производителя;
  • индивидуальный серийный номер;
  • дата продажи.

Синие счетчики рассчитаны на контакт с водой, температура которой не превышает 40 градусов, красные — 90 градусов. Серый корпус имеют универсальные изделия, которые разрешено устанавливать на любые трубы.

Другой важный параметр, влияющий на выбор, — размер сечения входных и выходных отверстий устройства. Также нужно учитывать монтажную длину прибора. У счетчиков, устанавливаемых в квартирах, этот показатель равен 110 либо 130 мм.

Кроме того, выделяют дополнительные параметры, требующие внимания при выборе приборов:

  1. ДУ. Этот показатель определяет уровень давления, который выдерживает счетчик.
  2. Класс точности. Варьируется от А до D.
  3. Показатель допустимого расхода воды. Данный параметр определяет максимальный объем жидкости, при превышении которого снижается точность показаний.

Если предполагается ручной (самостоятельный) монтаж водомеров, то рекомендуют приобретать «мокрые» модели с корпусом из нержавеющей стали. Эти модели отличаются простой и надежной конструкцией, низкой ценой.

Тахометрические счетчики

Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.

Принцип работы и конструкция

Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.

Устанавливают тахометрические счетчики для измерения расхода как холодной, так и горячей воды, если речь идет о небольших объемах. На большие расходы эти водомеры не рассчитаны

Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.

Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый включается посредством открытия клапана, когда расходуются большие объемы воды

Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.

Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.

Плюсы и минусы

Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.

Тахометрические счетчики — устройства энергонезависимые. Основным элементом в их конструкции является крыльчатка, помещенная в воду. По числу оборотов, которые она совершает, считают объем воды

К отрицательным относят следующие характеристики:

  • изнашиваемость лопастей;
  • чувствительность к примесям, присутствующим в воде;
  • зависимость показаний водомера от магнитного поля;
  • невозможность зафиксировать мгновенный расход;
  • наличие движущихся элементов в проточной камере.

Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.

Сухоходные и мокроходные приборы

Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.

От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.

Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.

Монтируют узел импульсного выхода непосредственно на входе трубопровода. Трансформированная в импульс информация, поступает на устройство регистрации

Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.

В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.

Виды и типы водомеров

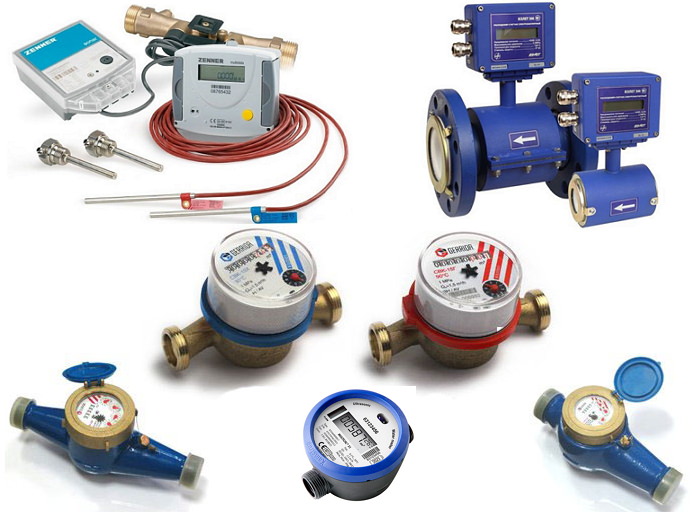

Есть несколько видов счетчиков воды, но все их можно разделить на две основные группы: энергонезависимые (используют механические процессы) и энергозависимые (нуждаются в наличии электричества).

Вообще существует четыре вида счетчиков:

Тахометрические (турбинные или крыльчатые). Относятся к механическим устройствам (энергонезависимые). Основная рабочая деталь — небольшая турбина или  крыльчатка, которая находится в воде. Количество воды считается по количеству оборотов, которые крыльчатка делает. Обороты оси крыльчатки заставляют двигаться механический счетчик. Работает с любой водой (жесткой, с повышенным содержанием железа и т.д.), но точность показаний не очень высокая, есть вероятность того, что через несколько лет крыльчатка зарастет и станет вращаться медленнее. Но может так случиться, что крутиться она будет быстрее чем надо. В общем, вариант недорогой и такого типа счетчики в основном и ставят в квартирах.

Тахометричские счетчики воды с крыльчаткой

Индукционные или электромагнитные. Для работы этого прибора требуется электричество. Действие прибора основано на способности воды проводить электричество. Прибор дорог, срок службы большой  — более 10 лет, при отсутствии посторонних включений в воде и ржавчины/накипи в трубах выдает точные данные. Так как прозрачная вода и идеальное состояние трубопровода — это не про наши сети, ставят его нечасто.

Электромагнитный (индукционный) водомер

  • Ультразвуковые. Тоже требуют наличия электропитания. Принцип работы — сравнение скорости распространения ультразвука «по» и «против» течения. Точность высокая, но тоже только на чистых трубах. Цена еще выше, хоть и срок службы в районе 15 лет.
  • Вихревые. Они анализируют скорость образования вихревой дорожки за препятствием особой формы. Поведение водяного вихря анализируется электронным устройством (тоже требуется электропитание). Работают нормально только с чистой водой без примесей, срок службы — порядка 8 лет.

Из всего сказанного выше получается, что в нашим реальным условиям — старым трубам и не самой чистой воде — подходят только тахометрические счетчики. Их в основном и устанавливают.

Ультразвуковой прибор учета воды

Лучшие квартирные счетчики воды

Квартирными называют счетчики работающие с вращающейся крыльчаткой внутри. Они компактны и просты, что позволяет устанавливать их в нишах или непосредственно в ванных комнатах квартир.

Используют такие водомеры и в частных домах, а также небольших офисных зданиях с малым числом сотрудников.

ITELMA WFK20.D080 Ду=15мм — с устойчивостью к повышенному давлению

Это лучший счетчик для холодной воды в квартире или частном доме, поскольку он обладает повышенной прочностью к механическим нагрузкам и давлению жидкости изнутри.

Корпус выполнен из латуни, выдерживающей давление воды до 10 атмосфер, что обеспечивает герметичность между перегоночной и считывающей камерами.

Модель отличается белым экраном, на котором четко видна красная вращающаяся стрелка и работа черной звездочки, дублирующей действия крыльчатки.

Плюсы:

  • нержавеющий корпус выдержит влажные условия не только в ванной комнате, но и в водомерной яме;
  • минимальный порог чувствительности (8 литров за час);
  • низкая погрешность;
  • в производстве не задействовался никель;
  • стабильные показания независимо от метеорологических условий;
  • разрешено монтировать как горизонтально, так и вертикально;
  • стоимость от 750 рублей;
  • перед местом присоединения и после выхода не требуются ровные участки трубы (можно поворачивать как удобно коммуникации и создавать углы);
  • производство в России, но по немецкой лицензии с европейскими комплектующими;
  • гарантия 4 года;
  • температурный разбег протекающей жидкости от 5 до 30 градусов;
  • короткая монтажная длина 80 мм;
  • легкий вес 420 г оптимален для пластикового водопровода.

Минусы:

  • и циферблат и окружающая поверхность белые, что делает тонкие цифры индикации плохо заметными на расстоянии;
  • если часть трубы до счетчика проходит в доме рядом с нагревательными приборами (котел, радиатор), то ввиду повышения температуры, показания могут отклоняться от действительности.

Decast ВСКМ 90-15 — с импульсным выходом

Это лучший счетчик воды для квартиры или небольшого здания, который облегчает сбор и передачу показаний. В его конструкции вмонтирован датчик, посылающий импульс и фиксирующий потраченные кубометры.

Сигнал датчика можно вывести на внешние приборы и обрабатывать данные дистанционно, что практично при расположении счетного устройства в подвале или другом удаленном месте. Верхняя пластиковая часть вращается на 360 градусов и разворачивается для удобства считывания показаний визуальным путем.

Плюсы:

  • стоимость от 800 рублей;
  • выдерживает и корректно считывает показания жидкости с температурой до 120 градусов;
  • может монтироваться в закрытые и открытые системы;
  • простая установка благодаря распространенному стандартному вводу ¾;
  • срок службы до 12 лет;
  • импульсный выход облегчает сбор данных;
  • латунный корпус прочный и не подвержен коррозии;
  • небольшая монтажная длина 110 мм;
  • масса в 500 г не создаст нагрузок на пластиковые коммуникации;
  • корпус покрыт снаружи краской, что повышает эстетичный вид;
  • защита от внешнего магнитного воздействия;
  • муфта и счетный механизм разделены герметичной перегородкой;
  • эта модель требует поверки раз в 6 лет.

Минусы:

  • при визуальном съеме показаний индикация плохо видна из-за белого фона колесиков с цифрами и белого циферблата;
  • при эксплуатации на горячей воде фильтр быстрее забивается, что потребует периодической разборки и прочистки.

Как снять показания?

Приборы учета давно перестали быть редкостью в наших квартирах. Однако их владельцы часто задаются вопросом верного снятия и передачи показаний воды. Для различия и наглядности счетчики холодной и горячей воды соответственно окрашены в синий и красный цвета. На циферблате современного прибора находятся 8 цифр ( 5 черных и 3 красных). Красные показатели в квитанцию не заносятся, они обозначают общий уровень потребления воды в литрах. Нам понадобятся значения только черных цифр, обозначающее количество израсходованных кубов. Передают их в управляющую компанию или ТСЖ в конце каждого месяца для дальнейшего расчета именно в том порядке, в котором они находятся на водомере.

Valtec

Торговая марка VALTEC появилась в 2002 году в результате сотрудничества российских и итальянских специалистов. Изначально производственные мощности располагались в Италии. Позднее продукцию этого бренда стали выпускать в Испании, Германии, Турции, Китае и России. Все изделия, поступающие на отечественный рынок, соответствуют нашим стандартам, поэтому легко адаптируются в системы любой сложности.

Выпускаемые счетчики. Фирма специализируется на выпуске материалов и оборудования для водоснабжения, теплофикации и сантехнического обеспечения. Большинство продукции имеет гарантийный срок 10-15 лет. Уникальность собственных разработок подтверждена десятками патентов. Компания выпускает универсальные водяные счетчики с защитой от магнитного воздействия. Среди них есть модели, оснащенные обратным клапаном, устройствами проводной и беспроводной передачи данных.

Плюсы Valtec

  1. Высокое качество сборки.
  2. Универсальность.
  3. Отличная чувствительность.
  4. Большой выбор моделей.

Минусы Valtec

  1. Однотипный дизайн.
  2. Высокая стоимость.
  3. Встречаются дешевые подделки под изделия данного бренда.

Значение надписей и символов на счетчиках

Условные обозначения и надписи на водомерах могут многое рассказать о приборе. Поэтому нужно научиться их расшифровывать, чтобы выяснить те или иные возможности изделия и определить, какой счетчик подойдет для конкретных условий.

Производители наносят на устройства четыре основных обозначения:

  1. Qmax — предельная скорость потока, не вызывающая погрешностей в работе прибора. Работать при таком значении скорости потока прибор может максимум 1 час. За этим обязательно должен следовать перерыв.
  2. Qn — оптимальный расход для водомера. По отношению к его максимальной возможности, этот параметр на 50% меньше. В случае, когда сквозь корпус прибора проходит объем воды, равный нормальному расходу, он будет функционировать безошибочно. Устройство сможет пройти поверку и его еще долго не придется менять на новый.
  3. Qmin — наименьшая скорость потока, которая при измерении расхода воды дает самую незначительную погрешность.
  4. Qt — давление, при котором водомерное устройство эксплуатировать невыгодно, поскольку оно начинает работать со значительной погрешностью. При этом трудно предугадать с каким знаком будет значение погрешности — может быть как минус, так и плюс к реальным показаниям.

Кроме этих обозначений, на корпусе водомера нанесена максимальная температура, при которой прибор может функционировать.

На расходомерах холодной воды присутствует надпись 40 °C, а корпус синего цвета. Кожух расходомеров для горячей воды имеет красный цвет или, что встречается значительно реже, черный. На этом фоне обязательно будет надпись 90 °C.

Если централизованно подается под давлением вода, температура которой превышает 90 °C, нужно остановить выбор на счетчике, имеющем надпись 150 °C.

Счетчик воды какой фирмы лучше выбрать

В рейтинге участвуют 7 производителей, наиболее популярных на российском рынке. Они имеют хороший охват, ведут прозрачную ценовую политику и дорожат своей репутацией, поэтому на первое место ставят высокое качество своей продукции.

Вот о каких фирмах идет речь:

  • Бетар – один из лидеров в области производства расходомеров энергоресурсов. В его линейке товаров есть как бытовые, так и промышленные модели, рассчитанные на большие нагрузки. Они отличаются компактными размерами, аккуратной формой, четким циферблатом, устойчивостью к механическим воздействиям. На фоне конкурентов их также выделяет широкий диапазон рабочих температур и нормальная реакция на высокое давление в системах.
  • Аква-С – компания выпускает расходомеры «Пульс», отличающиеся высокой точностью показаний, универсальностью, простотой монтажа и использования. Они могут применяться как в квартирах, так и в промышленных условиях. Изделия изготавливаются из прочных материалов, устойчивых к воздействию высокой влажности. Для них характерен низкий риск коррозии, протечек и сбоев.
  • Тепловодомер – компания производит расходомеры воды и тепла с характеристиками, отвечающими требованиям законодательства РФ к учету использования природных ресурсов в ЖКХ. У нее в наличии есть широкий выбор изделий с различными диаметрами, функционалом, размерами, степенями защиты от влаги. Их установка позволяет забыть о поверке на целых 6 лет. Приборы фирмы могут использоваться и на промышленно-производственных площадках, и на частных жилых объектах, в зависимости от модели. Одним из популярных вариантов в ее ассортименте является ВСГ-15-02 110 мм.
  • Экомера – основным направлением в деятельности этой компании является производство контрольно-измерительных приборов для учета потребления воды, с их помощью удается не переплачивать за ресурсы. В ассортименте предлагаются крыльчатые модели из латуни, устойчивой к воздействию влаги и высоким механическим нагрузкам. Допустимая погрешность тут составляет 5%. Они рассчитаны на применение в температурном режиме от 5 до 40°С для учета холодной воды и от 5 до 90°С – для горячих носителей.
  • Итэлма – фирма предлагает купить хорошие счетчики воды, подсчитывающие число импульсов на выходе носителя. Ее продукция имеет оптимальное соотношение цены и качества. Товары поставляются на рынок с хорошей комплектацией, что упрощает монтаж изделий. Ключевым отличием предложений компании является эргономичный дизайн, высокая точность и долговечность, средний срок их беспроблемной эксплуатации равен 15 годам. На каждый расходомер дается гарантия сроком до 48 месяцев.
  • Valtec – бренд, принадлежащий компании «Радиант». Особое место в его каталоге занимают водяные счетчики, отлично проявившие себя в учете потребляемой холодной и горячей воды. Они легко монтируются, просты в применении и служат годами. Все это обеспечивается компактными размерами, качественной сборкой, надежными материалами, устойчивостью к коррозии.
  • ЭКО НОМ – бренд, под которым производятся доступные в цене водосчетчики. Он принадлежит компании «Дюкс», делающей акцент на точности показаний и удобстве эксплуатации. У него есть как обыкновенные модели, так и предложения с импульсным выходом для подключения к единой сети и получения информации в режиме текущего времени. Расходомеры контролируют потребление природных ресурсов при температуре от 5 до 90°C.

Лучшие средства от накипи

Особенности установки счетчика

Итак, про то, какой счетчик воды лучше для квартиры мы поговорили, а теперь по нюансам установки.

Напор воды

Эту особенность знают не все. Чаще всего счетчики на квартиру продаются с диаметром  1/2 дюйма или 3/4 дюйма. Если у Вас слабый напор воды, то скорее всего сантехнические соединения у Вас уже сделаны под 3/4 (профессиональный сантехник так бы и сделал). И вот теперь, когда Вам предстоит установка — не попадитесь на удочку.

Если при всей разводке в 3/4 Вы установите счетчик на 1/2 дюйма, то Вы намеренно заузите проход воды через всю систему и ослабите ее поступление! Напор воды будет еще хуже, чем был! Поэтому, для слабого напора я рекомендую только 3/4 !

Место под будущий счетчик

Устройство в квартире не ставится как попало. Главный принцип — это чтобы Вам было удобно до него добираться каждый месяц и считывать показания. При этом линия трубы, на которой крепится счетчик, должна быть в длину не менее 40 см.

Если такого места установки Вы не видите, то возможно Вам нужно заранее пригласить сантехника, чтобы вместе это обсудить. Иногда приходится даже частично перекручивать трубы. Будьте готовы к этому.

Проверка шаровых кранов

Установка счетчиков обычно не требует отключения стояков в доме (подъезде), т. к. на входе водопроводной системы Вашей квартиры стоят шаровые краны. Однако, неплохо заранее убедиться, что они в порядке. Перекройте полностью воду, закрыв шаровые краны и откройте краны ваших смесителей. (см. Отключение стояков в квартире -это просто).

Если вода не просачивается тонкой струйкой в любом из смесителей, значит с шаровыми кранами скорее всего все в порядке. В противном случае, счетчики будет не установить без перекрытия домовых стояков. В этом случае я Вам очень рекомендую, при обнаружении такой проблемы, заодно сразу поменять шаровые краны.

Фильтры

Перед установкой счетчиков убедитесь, что в Вашей водопроводной системе стоят фильтр грубой очистки и самоочищающийся фильтр (о них подробнее читайте здесь) с чистыми сетками, которые внутри них установлены. Дело в том, что при засоренных сетках, Вы не поймете какой у Вас реальный напор воды, и после установки может показаться, что напор ослабился.

Отсутствие же фильтров вообще недопустимо, т. к. если частички грязи будут большими, то они забьют напрочь Ваш счетчик и он перестанет работать!

Интересное видео про интеллектуальное устройство, работающее со счетчиком и способное удаленно передавать показания на электронный адрес управляющей компании и мобильный телефон владельца:

На этом все. Теперь Вы знаете, какой счетчик воды лучше для квартиры и будете учитывать нюансы установки.

Какие виды водосчетчиков бывают?

На практике применяются четыре типа приборов, контролирующих расход воды. Их классификация принята по принципу действия, который может быт:

  1. Ультразвуковым. Расход определяется по скорости распространения высокочастотных колебаний. Ниже представлена упрощенная конструкция такого прибора.

Ранее такие устройства в быто не применялись ввиду их высокой стоимости, но в последнее время на рынке появились модели по доступным ценам. Отличительные особенности: высокая точность и продолжительный срок службы.

Принцип работы ультразвукового водомера

  1. Вихревым. В основу работы таких устройств положен анализ изменения давления, вызванного возникновением вихрей из-за помещения в поток рабочей среды тела обтекания. Наглядно устройство такого прибора продемонстрировано на рисунке 4.

В основном такие устройства применяются для контроля технологических процессов на производстве. В быту не используются.

Устройство вихревого счетчика воды

  1. Электромагнитным. Скорость потока измеряется путем измерения напряженности электромагнитного поля, которое меняется под воздействием потока рабочей среды.

Особенности прибора не предполагают его установку на трубы малого диаметра, что делает невозможным использование таких устройств в качестве счетчика расхода воды в квартире или частном доме.

Принцип действия электромагнитного водомера

  1. Механическим (тахометрическим). Нижний рисунок демонстрирует принцип устройства прибора.

Тахометрический cчетчик в разрезе

Обозначения:

  • А – Подача воды.
  • B – Турбинка.
  • С – Передаточное устройство.
  • D – Механический индикатор.

Принцип работы таких устройств довольно прост: под воздействием потока воды (А на рис. 6) турбинка (В) крутится, вращая при этом передаточное устройство (С), соединенное с механическим многосегментным цифровым индикатором (D). Основные преимущества таких устройств:

  • Простая конструкция.
  • Невысокая стоимость.
  • Независимость от наличия электропитания.

К числу недостатков следует отнести:

  • Критичность к составу и «чистоте» воды, механические примеси и наличие минеральных солей, а также других примесей, приводят к остановке турбинки, то есть поломке устройства. После этого придется подавать заявление в водоканал и ставить новый прибор. Поэтому такие устройства требуют установки фильтра, который нуждается в регулярной чистке.
  • Непродолжительный срок службы по сравнению с другими типами приборов.

Несмотря на перечисленные недостатки именно последний тип приборов используется в качестве бытового расходомера.

5. Электронные тахометрические устройства

Согласно постановлению правительства РФ №3541 от 27.08.2012, регулирующего предоставление коммунальных услуг, допускается установка многотарифных приборов для учета горячего водоснабжения. Такие устройства помимо механики снабжены микропроцессором, благодаря которому производится учет расхода воды по нескольким тарифам, в зависимости от температуры рабочего потока.

Достоинства таких приборов очевидны:

  • Оплата производится в зависимости от качества предоставляемых услуг. То есть, если горячая вода недостаточной температуры, ее расход считается по сниженному тарифу.
  • Многие устройства снабжены интерфейсом, позволяющим передать данные о показаниях прибора в компанию, предоставляющую услуги водоснабжения (при условии реализации такой возможности).

К особенностям таких приборов стоит отнести:

Относительно высокую стоимость, которая окупается в течение двух лет, с учетом срока эксплуатации 8-10 лет это вполне оправдано.

Необходимость встроенного источника питания, продолжительность службы которого 5-6 лет. Замена такой батарейки выполняется, когда поверяют устройство. Эта процедура производится раз в три-четыре года, в зависимости от типа прибора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
