Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Принцип работы моделей с водяными контурами

Процесс нагрева воды осуществляется исключительно в период топливного горения. Основное топливо — уголь либо дрова. При этом одной загрузки достаточно на 3–4 часа, более длительный период горения топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.

Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и чем точнее контроль температуры теплоносителя, тем ниже себестоимость каждого добытого киловатта тепла. Специальная конструкция водяного контура позволяет максимально эффективно нагревать основной теплоноситель при работе котла.

Устройство топки твердотопливного котла

Стенка в водяной рубашке способна аккумулировать получаемую тепловую энергию. За счет этого отопительный прибор быстро нагревает воду, а также поддерживает высокую температуру на протяжении продолжительного времени. Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.

Правила выбора

Прежде чем отдать предпочтение той или иной модели котла длительного горения необходимо обратить внимания на некоторые правила выбора, позволяющие подобрать оптимальные параметры для каждого отдельного помещения.

Необходимо иметь представление о виде топлива, которое предполагается использовать. Различные модели могут иметь собственные ограничения на разновидности и качество продуктов сжигания
Только как дровяной котел могут использоваться все модели.
Для определения мощности котла необходимо знать общий объем отапливаемого помещения в кубических метрах.
Следует обращать внимание на значение КПД выбранного агрегата, чем выше его значение, тем к более экономичному режиму расположено устройство.
Следует заранее подготовить площадку для установки оборудования в соответствии с имеющимися габаритами

Также важно учесть маршрут доставки устройства к месту, ведь его габариты могут не войти в узкие проходы.
Определенными преимуществами обладают котлы, имеющие просторную камеру сжигания и съемный поддон для сбора золы
При удачном выборе этих параметров загрузку топлива производят не чаще 2-х раз за сутки, а чистку можно производить 1 раз в 2 месяца.
Необходимо обращать внимание на материал, из которого изготовлен агрегат. С одной стороны наиболее длительный срок службы обеспечивают чугунные установки, они практичней, если используются как котел на дровах

С другой — при использовании угольного материала, в качестве топлива, лучше отдавать предпочтение образцам из легированной стали, которые лучше подходят для высокотемпературных режимов.

Топливо для котлов

Экономичные котлы на твердом топливе

Выбор котла, в основном, определяется наличием того или иного топлива у его приобретателя. Так на лесоперерабатывающих предприятиях скапливаются значительные запасы отходов производства: обрезки лесоматериалов, кора деревьев, щепа и опилки. Отопление производственных помещений и домов вблизи производства ориентируется на использование его отходов. Из опилок и коры деревьев формируются брикеты, которые идут топливом в котлы. При наличии большого количества тонкомерного леса и отходов в виде щепы, опилок и коры, лесопереработчики организуют производство пеллет, древесных гранул, которые используются в качестве топлива и в промышленных установках для производства тепла или электроэнергии.

К традиционному топливу котлов относят дрова, каменный уголь и торфяные брикеты. Теплота сгорания их существенно различна, поэтому для удлинения срока службы котла и повышения эффективности его теплоотдачи, предлагается использовать один вид топлива: древесина в том или ином виде; каменный уголь всех видов; торфобрикеты. Тем не менее, в продаже представлена широкая линейка универсальных котлов, работающих на всех видах упомянутого топлива. Котлы классифицируют по различным критериям: мощности, топливу, процессу горения, автономности. Широко распространена классификация по типу процесса горения.

Конструктивные особенности твердотопливных отопительных котлов

Самодельный котёл на дровах

Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл. Конструктивно такой агрегат представляет собой две ёмкости, помещённые одна в другую. Внутренняя выполняет функцию топки, внешняя – нагревательного бака. Конструкция дровяного котла действительно проста, а работать он сможет не только с дровами, но и другими видами твёрдого топлива.

Конструкция дровяного котла включает:

  • стальную топку (с дверцей);
  • зольник (с дверцей);
  • колосники топки;
  • сажесборник;
  • дымоход;
  • шиберную задвижку;
  • входной и выходной патрубки;
  • ножки;
  • чугунную крышку.

Устройство твердотопливного котла

Большой минус дровяного котла – низкий КПД, то есть огромный расход дров или постоянная нехватка тепла в доме.

Пиролизные котлы являются более дорогими в изготовлении: они имеют две камеры сгорания – для топлива и для пиролизного газа, а некоторые их компоненты и сами по себе стоят весьма недёшево. Тем не менее такое оборудование пользуется огромным спросом в виду его экономичности – оно полностью окупается на протяжении всего 3-4 сезонов.

Классическая схема пиролизного котла включает:

  • камеру сжигания с форсункой;
  • газифицирующую камеру;
  • систему подачи воздуха;
  • дымоходную систему;
  • загрузочную камеру;
  • водный теплообменник;
  • систему циркуляции теплоносителя;
  • датчики температуры и давления;
  • регуляторный клапан.

Принцип работы пиролизного котла

Пеллетные котлы изобретены в конце XX века. Они функционируют на прессованных опилках, а их основной принцип действия заключается в передаче тепла от газа, выделяемого при сгорании последних, который нагревает теплоноситель в теплообменнике.

Котёл отопления на пеллетах своими руками

Конструкция пеллетного котла включает:

  • корпус;
  • топочную камеру с воздушным окном и дверцей очистки;
  • теплообменник с водяным контуром;
  • дымоудалитель;
  • теплоизоляционную прокладку;
  • автоматику контроля и управления.

В пеллетных котлах лучше всего использовать чугунные теплообменники: они имеют более высокий показатель теплоотдачи и не подвержены коррозии.

Особенности комплектации агрегата

Котел с водяным контуром, работающий на твердом топливе, по своим конструкционным особенностям немногим отличаются от стандартных твердотопливных установок. Основное отличие заключается в наличии водяного контура, который входит в комплектацию отопительного оборудования.

Котел состоит из следующих элементов: водяного контура, топки, зольной камеры и колосника.

Различают одноконтурные и двухконтурные варианты изделия. Первые, предназначены только для обеспечения работы отопительной системы дома. Вторые же, кроме обогрева предоставляют к использованию горячее водоснабжение.

В зависимости от технических характеристик устройства, топливо может подаваться в котел автоматически или же вручную при помощи человека. При автоматической погрузке, предполагается наличие резервуара, в котором можно разместить сырье для автономного обогрева дома в течение недели.

Модели с наличием резервуара более дорогостоящие, поэтому большей популярностью пользуются котлы с ручной укладкой.

Кроме того, для автоматической подачи подходит только измельченный уголь с диаметром до 2,5 см.

Особенности

Владельцу дровяного котла в первую очередь следует помнить: прибор такого типа не рассчитан на использование в качестве топлива угля. Уголь при сгорании дает гораздо более высокую температуру, чем древесина, поэтому внутренние элементы угольных котлов — топку и теплообменник — делают из толстой жаропрочной стали. У дровяных же котлов и стенка потоньше, и материал попроще, так что в случае применения угля они быстро прогорают.

Некоторые ошибочно полагают, что дровяной котел — это такой современный аналог кирпичной печи, изготовленный из стали и чугуна. Действительно, на первый взгляд эти приборы очень похожи, ведь они выполняют один и тот же набор функций — отапливают помещение, греют воду, используются для приготовления пищи.

Котел с водяной рубашкой

Но если присмотреться, можно заметить важное отличие:

  • У печи есть массивное тело, играющее роль теплоаккумулятора, поэтому перед разработчиком такого отопителя стоит задача усвоить как можно больше производимого тепла, не заботясь о времени сгорания топлива.
  • У металлического котла такого теплоаккумулятора нет, поэтому перед его создателями задача стоит несколько иная: как бы придумать способ сжигать топливо помалу, чтобы реже пришлось его подкладывать? Ведь в обычном стальном котле запас топлива приходится обновлять каждые 3 – 4 часа, что крайне неудобно.

На этот счет у инженеров возникло несколько идей и то, что получилось в результате их реализации, назвали котлами длительного горения.

Обзор производителей

Сложность самостоятельного изготовления дровяного котла не стоит преувеличивать. Но все же в целом надежнее и стабильнее проявляют себя образцы, собранные на заводах под руководством опытных инженеров. Разобрать все модели, которые фигурируют в рейтингах лучшего отопительного оборудования, нельзя, конечно

А вот ознакомиться с отзывами об относительно дешевых и наиболее популярных версиях котлов крайне важно

НМК «Сибирь-Gefest КВО 20 ТЭ» рассчитан на подачу горячей воды только в отопительный контур и способен генерировать 20 кВт тепловой энергии за час. Оборудование этой модели совершенно не зависит от электроэнергии, потому что управляется механической системой. При помощи открытой камеры сжигания, имеющей КПД 80%, удается обогреть до 200 м2. В дополнение к дровяной топке предусмотрен тэн на 4000 Вт.

Еще одной очень привлекательной версией является двухконтурный котел Kiturami KF-35A. Такое устройство тоже оснащено открытой топкой и обеспечивает мощность до 24 кВт. КПД его выше, чем у «Сибири», на 5%. Присоединительный габарит дымохода тот же. Корейский производитель дает официальную гарантию на 24 месяца. Загрузка может содержать до 40 кг дерева, время сожжения достигает 5-6 часов. Допускается закладка дров длиной до 0,85 м.

Совмещение котла с отопительной водяной системой

Система труб и радиаторов, подсоединенная к водяному контуру, позволяет равномерно распределить тепло по всей площади строения. В качестве простейшего вида теплообменника может выступать водяной резервуар, когда непосредственно снизу под ним расположен источник тепла. Но такой нагрев малоэффективен, так как нагрев жидкости будет осуществляться только снизу.

Твердотопливный котел позволяет устроить систему равномерного обогрева всего дома

Гораздо действеннее в плане передачи тепловой энергии будет так называемая «водяная рубашка». Более сложный вид водяного контура представляет собой двойные верх и стенки по всему контуру котла, внутри которых происходит циркуляция теплоносителя. За счет постоянного циркулирования вода не застаивается, а толщина в 3-5 см между стенками дает возможность жидкости прогреваться максимально быстро.

Еще один не менее эффективный тип водяного контура — сваренный из стальных толстых труб, изогнутых волнами по стенам и верху топочной камеры по типу «змеевика». Теплоноситель медленно движется по трубам, диаметр которых 5-6 см, обеспечивая отличную теплопередачу

К тому же данный тип контура имеет важное преимущество — улучшенную ремонтопригодность

Блок управления и контроля

Котлы оборудованы специальными системами для регулирования температуры воды в водяном контуре. Самая простая система строится на работе термостата — при достижении требуемой температуры прикрывается заслонка поддувала и таким образом уменьшается приток воздуха. Как только вода остынет, система сработает в обратном порядке.

Блоки управления

Более усовершенствованные системы контроля работают с включением точнейших температурных датчиков и принудительной электрифицированной воздухоподачи. При монтаже принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сжигается практически полностью. Котельное оборудование данного типа нуждается в подключении к электросети, но при отсутствии электричества не в состоянии работать.

Оборудование циркуляционным насосом может спасти систему от ее полного размораживания. Оставленный в зимний период без присмотра котел, израсходовав все топливо, будет не в силах долго поддерживать температурный уровень воды в системе, в результате чего она со временем замерзнет. В такого рода критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя — в небольшие морозы проточная вода не замерзнет.

Особенности конструкции

Котельное оборудование данного типа, по сути, является несколько видоизмененным вариантом стандартных котлов — в конструкцию дополнительно входит водяной контур.

Конструкция включает:

  1. топку;
  2. колосник;
  3. зольную камеру;
  4. водяной контур.

Устройство твердотопливного котла

Если одноконтурные модели предназначены только лишь для обогрева помещений, то двухконтурные используются и для отопления здания, и для снабжения его горячей водой.

Загрузка топлива может осуществляться вручную либо автоматически. Второй вариант предполагает наличие в котле резервуара, куда засыпается топливо каждые 3-7 дней. Но модели более дорогостоящие, чем с ручной подкидкой топлива, поэтому менее распространенные.

Схема: работа дровяного котла

К тому же для подачи подходит только топливо, прошедшее специальную подготовку — уголь до 2,5 см либо так званый «эко-горошек». Некоторые модели оборудованы встроенными электротенами, которые запускаются в работу при прекращении подачи топлива — таким образом обеспечивается их непрерывная работа.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

  • Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
  • Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
  • В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
  • Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

6 Пошаговый монтаж

Если планируется отапливать небольшую постройку, то лучше всего устанавливать оборудование непосредственно в доме. А вот для котельной выбрать какое-нибудь отдельное здание или выделить обособленное помещение. Отопительную трубу всегда прокладывают под землей, притом таким образом, чтобы она располагалась ниже уровня промерзания земли. Кроме этого, ей необходимо обеспечить качественную теплоизоляцию. В помещении, где установлен агрегат, нужно создать температурный режим в пределах 10−15 градусов, а также оборудовать хорошую вентиляционную систему с естественной тягой.

Перед установкой стоит позаботиться о напольном покрытии, поверхность должна быть негорючей, ровной и твердой. Лучше всего сделать тонкую бетонную стяжку, в таком случае отопительный котел будет стоять прочно, устойчиво и надежно. Перед прибором необходимо уложить металлический лист площадью в 1 кв. м. Стоит позаботиться и о местоположении: дело в том, что агрегат не должен стоять слишком близко к стенам, нужно оставить расстояние хотя бы в 50 сантиметров.

Выполняя монтажные работы, необходимо соблюдать все требования и рекомендации. Особенно при сборке и установке дымоходной трубы. Все места соединения должны быть тщательно обработаны герметическим составом или замазаны глиной. Водяные агрегаты не пользуются такой популярностью, как электрические или газовые. Хотя в загородных коттеджах, где нет газификации или случаются частые перебои с электричеством, такой вариант является оптимальным. При этом подключить систему можно своими руками, но при условии, что соблюдается техника пожарной безопасности.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.

Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

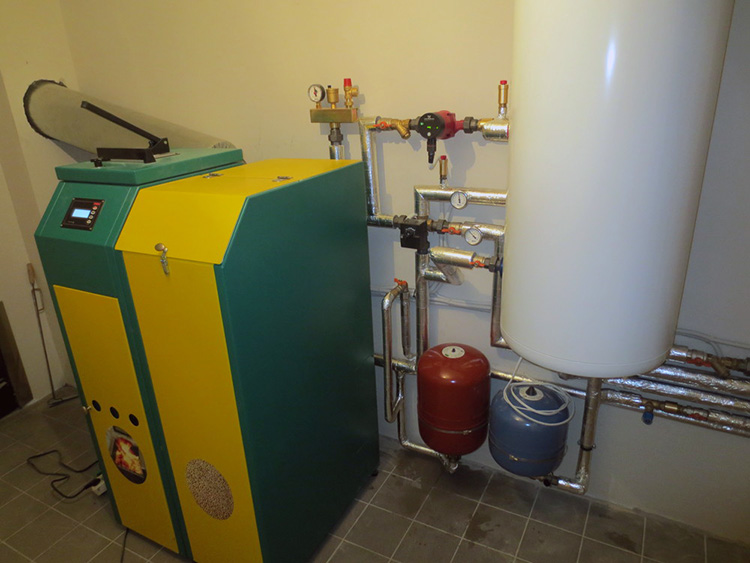

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Правильное подключение к системе отопления

Котёл является частью системы отопления. При правильном подключении эффективность системы возрастает. Для создания схемы отопления устанавливают специальный клапан, он предохранит систему при каких-либо сбоях.

Осторожно! Чтобы не наделать ошибок, перед подключением проконсультируйтесь с опытными специалистами. Для свободной циркуляции воды в системе, нагревательное оборудование устанавливают на полметра ниже батарей

Для свободной циркуляции воды в системе, нагревательное оборудование устанавливают на полметра ниже батарей.

Возможные сложности

Металлический котёл получается довольно тяжёлым. Поэтому специалисты советуют собирать его на месте установки.

Агрегат ставят на жёсткий, идеально ровный фундамент. Для этого делают с помощью уровня цементную стяжку не менее 5 см толщиной.

Бетонную подушку сделайте немного выше уровня пола. Это облегчит обслуживание котла и чистку зольной камеры.

Выбор котла

Водонагревателей, которые были бы предназначены конкретно для тёплых водяных полов, нет. Ряд производителей выпускают аппараты, имеющие функцию «тёплый пол», но этот режим лишь ограничивает уровень нагрева воды. Кроме этого, надо учитывать, какой вид теплоносителя разрешён для данной модели. Есть аппараты, которые не работают с антифризом, об этом указано в инструкции к оборудованию.

В принципе, обслуживать пол с обогревом может любая модель водонагревателя, главное правильно произвести обвязку и подключение.

Какие особенности выбора водонагревателя, и на что нужно обращать внимание:

  1. Совместим ли он с половым отоплением — способен ли он поддерживать требуемую температуру теплоносителя. В противном случае, нужно будет подбирать дополнительное оборудование.
  2. На сколько эффективно он будет работать в системе — этот показатель влияет на потребление ресурса (топлива).
  3. Удобен ли он в обслуживании и эксплуатации — сколько времен он потребует, чтобы настроит его на нужный уровень нагрева.
  4. Нет ли сложностей в монтаже — сможете ли вы установить его самостоятельно.

Кроме этого, теплогенераторы нужно выбирать в зависимости от площади и условий эксплуатации, при этом уделяется внимание:

  1. Мощности — определяется она с учётом размера отапливаемого помещения и степени его утепления. В документах указана площадь, для которой предназначен прибор, при условии качественного утепления. Если вы не знаете теплопотери дома, то мощность надо брать с запасом 25%. Чрезмерное превышение требуемой производительности может привести к перегреву, и поломке оборудования.
  2. Наличию функции управления мощностью — газовые котлы часто оснащены такой возможностью. Регулировка может производится в ручном режиме или автоматически. Модели автоматического типа экономичней, требуется задать несколько показателей, и дальше за поддержанием температуры в заданном уровне, и отключение нагрева отвечает автоматика.
  3. Энергозависимость — применение электронасоса для принудительного движения жидкости увеличивает производительность котла, но делает его менее автономным, и зависимым от энергоресурса.
  4. Типу нагрева теплоносителя — если оборудование требуется не только для обогрева помещения, но и для обеспечения ГВС, то нужен двухконтурный проточный котёл. При необходимости нагревать большой объём воды, лучше покупать накопительную модель.

Стоимость обогревателя каждый определяет для себя сам, отталкиваясь от наиболее дешёвого энергонасителя. У кого-то это газ, а у кого-то — дрова. При наличии в доме многотарифного счётчика, выгодным будет электричество.

Электрический котёл наиболее подходящий для гидрополов, так как он способен удерживать температуру на заданном уровне при маленьком расходе электроэнергии. 1 кВт электричества преобразуется в кВт тепла. Если площадь обогрева не значительная, то его можно подсоединять на прямую.

Чтобы подключить коттедж внушительной площади,  потребуется узел подмеса. При монтаже газового оборудования, без распределительного узла не обойтись, так как прямое подключение не рекомендовано. А подпитывание  тёплого пола от твёрдотопливного котла приводит к увеличению расходов, за счёт приобретения дополнительных компонентов.

Правила безопасности

Используя печи дровяного отопления, всегда соблюдайте правила техники безопасности

Никогда не оставляйте печи длительного горения в течении долгого времени без контроля, не забывайте вовремя отчищать зольную камеру и подкладывать дрова в топку
Уделяйте внимание задвижкам канала дымохода. держите их в открытом положении, пока не начнете разжигать печь
Используйте только в холодное время года, ее использование летом нецелесообразно. Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь

причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года

Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь. причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года.

Устройство и принцип работы котла на дровах

Дрова принадлежат к группе твёрдого топлива и имеют возможность на одном уровне с углём использоваться для отопления жилых домов не выше 2-х этажей, а также хорошо применимы при организации воздушного отопления в доме.

Устройство котла на дровах. Источник фото: rgagroup.ru

Водогрейные котлы на дровах условно подразделяются на 2 типа:

  • энергонезависимые, функционирующие с естественной тягой дымовой трубы;
  • наддувные, в которых воздух в топку подается принудительно.

Первые используют технологию простой печи, с единственным отличием — они имеют внутренний водяной контур. Большая топочная камера размещается над зольником, отделенная от него колосниками.

Воздух из комнаты подается в топочное устройство сквозь заслонку в зольнике, и далее продвигается через колосники. Объем подачи корректирует термостат, контролирующий температуру теплоносителя в водяной рубашке котлоагрегата. Управление заслонкой — механическое.

Уходящие газы, образовавшиеся в топочном пространстве с высокой температурой, движутся по жаровым трубам внутреннего теплообменного аппарата, охлаждаются через стенки труб греющей водой.

Исходя из конструктивных элементов котлоагрегата, дымовые газы способны выполнить несколько кругов циркуляции по дымоотводящим трубам, эффективно обмениваясь тепловой энергией с водяной рубашкой.

Принцип действия. Источник фото: stroikabudet.ru

Отдавая свое тепло, летучие вещества, образовавшиеся от сгорания топлива, с дымовыми газами покидают котел отопления с использованием системы дымоотвода.

Энергонезависимый котел на дровах не в состоянии похвастаться хорошим КПД, самое большее — это 70%.

Второй вариант теплогенератора — наиболее производительный, его КПД может достичь 75% за счет принудительной воздухоподачи, осуществляемой приточным вентилятором.

Схема обвязки

Типовая схема подключения котлов для отопления на дровах содержит два базовых узла, разрешающих ей надежно действовать в системах обогрева индивидуального дома. Это группа безопасности и водяная группа с трехходовым клапаном с термоголовкой и датчиком температуры.

К сожалению, из-за своих конструктивных особенностей, данный источник нагрева не может использовать современные системы автоматики и регулирования. Обвязка котла по водяному контуру отопительной сети и выводу дымовых газов осуществляется по принципу противотока, то есть среды движутся навстречу друг другу.

Схема подключения с бойлером

Такая схема дровяных котлов для отопления позволяет снижать температуру уходящих газов. Но, как свидетельствуют реальные КПД дровяных котлов, происходит это не очень хорошо.

Для повышения эффективности всей тепловой схемы рекомендуется в нее включать бойлер косвенного нагрева горячей воды с баком для воды. Он позволяет снижать температуру уходящих газов и дополнительно нагревать горячую воду, при тех же удельных расходах топлива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
