Парник «хлебница» своими руками: чертежи и размеры модели из поликарбоната и полипропиленовых труб, как правильно сделать

Сборка парника-хлебницы

Так как конструкция редко имеет большие габариты, зачастую такой парник продается уже в собранном виде и его легко увезти на обычной «Газели» к себе на участок. Но иногда покупатель может приобрести парник-хлебницу в разобранном виде, и тогда собирать конструкцию на участке придется самостоятельно. Рассмотрим процесс сборки конструкции на примере парника «Новатор-Макси».

Схема парника «Новатор-Макси»

Шаг 1. Распакуйте все детали из коробки. Вы увидите много металлических ровных стяжек, болты, гайки, а также боковые детали створок и боковые части конструкции-цоколя.

Распаковка деталей конструкции

Что входит в комплект

Шаг 2. Соедините между собой горизонтальные стяжки. Они легко скручиваются без дополнительных деталей за счет предусмотренных с торцов выступов с резьбой и отверстий.

Соединяется горизонтальная стяжка

Шаг 3. Возьмите детали торцов створок (полудуги). Разместите их на полу рядом друг с другом и, сняв с поликарбоната защитную пленку, поместите его на дуговые детали сверху. Поликарбонат располагайте так, чтобы края створок были вровень с каемкой листа материала.

Поликарбонат укладывается на полудуги

Схема раскроя поликарбоната

Шаг 4. Прикрутите поликарбонат саморезами.

Крепление поликарбоната саморезом

Шаг 5. Обрежьте излишки поликарбоната по краю деталей створок. Точно так же подготовьте к сборке и другие две боковых детали.

Излишки поликарбоната обрезаются

Шаг 6. Также, наложив поликарбонат лицевой стороной вверх (той, что имеет защиту от ультрафиолета), обшейте и боковые цокольные детали.

Обшивка поликарбонатом боковых цокольных деталей

Шаг 7. Соедините при помощи длинных горизонтальных стяжек две боковые цокольные детали. Соединение должно получиться в 5 местах на каждой из сторон.

Соединение боковых цокольных деталей с помощью горизонтальных стяжек

Схема сборки каркаса

Шаг 8. Обшейте получившиеся в результате выполнения пункта 7 стороны поликарбонатом.

Получившиеся стороны нужно обшить поликарбонатом

Шаг 9. При помощи длинных стяжек соедините два противоположных боковых элемента створки в трех местах. Возьмите те, которые не имеют дополнительного металлического выступа.

Соединение боковых элементов створки

Схема сборки меньшей створки

Схема сборки большей створки

Шаг 10. Обшейте створки поликарбонатом.

Обшивка створки поликарбонатом

Обшивка парника поликарбонатом (в соответствии со схемой раскроя)

Шаг 11. Соедините две другие боковые детали створки. Должна получиться конструкция, как на рисунке. Также обшейте ее поликарбонатом.

Соединение двух других деталей створки

Шаг 12. Установите на цоколь парника меньшую створку. Проденьте через отверстия в ней и цоколе длинный болт.

Установка меньшей створки на цоколь парника

Крепление створки длинным болтом

Шаг 13. Установите вторую створку и закрепите ее на шарнирном болте. Действуйте, как показано на рисунке.

Схема установки створок

Шаг 14. Установите на края деталей каркаса заглушки и прикрутите ручки на створки. Парник готов.

Вставляются заглушки

Парник «Новатор-Макси»

Видео — Сборка парника «Новатор-Макси»

Кстати, если вы решили сделать парник-хлебницу своими руками, то вышеизложенная инструкция по сборке поможет и в этом случае, так как принцип один и тот же. Разве что вам необходимо будет создать самостоятельно чертеж хлебницы. Да и умения сварщика в этом случае тоже не помешают.

Монтаж

Длина Хлебницы может быть произвольной, но обычно этот показатель не превышает 2-4 метра. При этом высота остается стандартной при любой длине, и обычно составляет 1-1,25 метра. Более внимательно следует отнестись к ширине постройки, так как она зависит от количества створок, которые будут открываться. Если вы планируете, что открываться будет только одна дверца, общая ширина парника будет составлять  от 0,8 до 1,3 метра. Рекомендации по монтажу приведены на рисунке 4.

Если вам требуется более вместительная конструкция, есть смысл установить парник с двумя открывающимися створками. В таком случае ширина постройки может составлять около 2 метров.

Чтобы успешно провести монтаж Хлебницы, следует ознакомиться с основными составляющими каркаса:

  1. В качестве основания конструкции используется прямоугольная рамка с вертикальными торцами треугольной формы.
  2. Верхняя часть каркаса состоит из полудуг, которые образуют две створки.
  3. Полудуги крепятся шарнирами к верхней части треугольников основания.

Важно, что для каждой створки необходимо изготовить отдельный элемент покрытия из пленки или поликарбоната. При этом все элементы каркаса должны точно подходить друг другу по размеру: только в этом случае конструкция будет герметичной

После того, как вы выбрали и подготовили участок для размещения, разработали чертеж и подготовили все элементы будущей постройки, можно приступать к непосредственной сборке конструкции.

Монтаж парника Хлебницы проводится так:

На заранее подготовленном фундаменте зафиксируйте прямоугольное основание будущего строения. Такое основание лучше делать из металлических труб или профиля, так как древесина быстро начинает гнить и конструкция может разрушиться. Для крепления используются специальные скобы и толстые саморезы.
Используя чертеж, соберите каркас постройки. На начальном этапе его лучше собрать отдельно, проверить створки на легкость открывания и только после этого конструкцию можно будет закрепить на основании. Для крепления лучше использовать анкерные болты, которые надежно зафиксируют постройку и предотвратят ее опрокидывание под сильными порывами ветра.
Когда каркас будет установлен и закреплен на основании, желательно повторно проверить створки на открывание

Важно не только свободное открытие створок, но и симметричность конструкции. Парник не должен быть перекошенным, а все крепежные болты должны быть плотно затянуты.

После этого можно приступать к обшивке каркаса поликарбонатом. Несмотря на то, что этот  материал стоит гораздо дороже обычной полиэтиленовой пленки, он обладает высокой прочностью и прослужит много лет. Кроме того, поликарбонат хорошо пропускает солнечный свет, а для сохранения прозрачности его достаточно периодически промывать чистой водой с наружной стороны.

Правильный монтаж поликарбоната также играет важную роль. Для этого лист выкладывают на чистую ровную поверхность и размечают размеры будущих элементов. Для распила поликарбоната на нужное количество частей определенного размера лучше использовать электролобзик, с помощью которого можно изготовить детали с идеально ровными краями. Торцы заготовок лучше сразу закрыть заглушками, чтобы внутрь не попали пыль и грязь, которые могут снизить прозрачность поликарбоната.

Рисунок 4. Основные этапы монтажа

Подготовленные детали укладывают на каркас защитной пленой наружу. Далее нужно наметить места будущего крепления и просверлить отверстия. Зафиксировать листы на каркаса лучше с помощью специальных метизов с уплотнительной шайбой. Когда поликарбонат будет закреплен, нужно проверить герметичность всех стыков и свободность открывания створок. Если все было сделано правильно, дверцы будут свободно открываться и закрываться, а между ними не будет щелей.

Как сделать своими руками парник «Хлебница» из поликарбоната

В данном разделе разберём пошагово нюансы по самостоятельной разработке чертежей с размерами и этапы проведения монтажа. Также рассмотрим, какие потребуются материалы и инструменты, которые используются в работе.

Статья по теме:

Разработка чертежа с размерами для изготовления парника «Хлебница» своими руками

Многие умельцы предпочитают самостоятельно делать теплицы и различные приспособления, повышающие эффективность от их использования. Прежде чем приступить к изготовлению парника, следует разработать подробный чертёж, а также указать необходимые размеры составных элементов.

Чертёж парника «Хлебница»

После составления рабочей схемы необходимо произвести расчёт применяемых материалов, из которых будет состоять сам каркас, а также количество листов для обшивки парника. Помимо этого, следует определить, сколько потребуется шарниров и элементов для крепления составных частей конструкции. Что касается фундамента, его изготавливают из досок либо кирпичей (кладка), количество которых необходимо также учитывать.

Инструменты и материалы, используемые в работе

Для обшивки парника целесообразно использовать поликарбонатные листы, площадь которых рассчитывается с учётом габаритов конструкции самого каркаса. Для его изготовления применяют полипропиленовые трубы, металлические профили, а также деревянные доски. Последние используются редко, поскольку они массивные и обладают коротким эксплуатационным сроком. Для соединения алюминиевых профилей используют болтовое соединение элементов. Если каркас будет из железа, стоит использовать сварку.

Чтобы соорудить каркас, потребуются трубы диаметром 20 мм и станок для их изгибания. Также стоит приобрести шарнирные болты, которые потребуются для монтажа подвижных створок. При монтаже потребуются слесарные инструменты: набор гаечных ключей, отвёртки, молоток, болгарка, электродрель, набор свёрл и рулетка. Помимо этого, следует использовать краску, чтобы обезопасить железные элементы от появления ржавчины и придать им привлекательный вид. О том, как сделать своими руками самые удобные парники «Хлебница» («Бабочка»), смотрите на видео.

Видео «Изготовление и сборка парника «Бабочка»:

Watch this video on YouTube

Статья по теме:

Изготовление основания теплицы

Данный этап работ не представляет собой особых сложностей. Согласно размерам чертежа изготавливаем фундамент теплицы, на который и будет крепиться её основа. Основание под установку конструкции можно сделать из шпал, деревянных брусьев либо широких досок, которые следует соединить между собой при помощи крепёжных элементов в форме прямоугольника.

Поверх готового фундамента устанавливается основа из металлических труб (профилей) либо полимерных аналогов. Элементы основания соединяются в единую конструкцию при помощи сварки (болтов с гайками в случае с алюминием либо древесиной). На него после установки будет монтироваться оставшаяся часть каркаса.

Установка каркаса парника «Хлебница»

Предлагаем ознакомиться с пошаговой инструкцией, которая позволит разобраться в самостоятельной установке каркаса парника. Ниже представлена таблица с описанием этапов работ.

Иллюстрация Описание действия
Трубы распилить согласно заданным в чертеже размерам. Соединить отрезки между собой при помощи крепежа.
Аркообразную боковую стенку положить на твёрдую поверхность. Поверх неё уложить лист поликарбоната.
При помощи дрели и саморезов прикрепить лист к раме стенки.
Отделить боковину по периметру (при помощи канцелярского ножа) от обшивочного листа. То же проделать со второй боковиной.
Установить друг напротив друга боковые стенки. Используя крепёжные элементы, соединить их горизонтальными направляющими.
Сопоставить боковые секции откидной створки. Соединить их между собой при помощи горизонтальных реек.
На собранных элементах конструкции при помощи саморезов закрепить листы поликарбоната. Остатки обшивочного материала обрезать заподлицо с краем каркаса.
Поверх собранной конструкции установить откидную створку. Предварительно монтировать в стойки шарнирные болты.

Обшиваем каркас поликарбонатом

Обшивка каркаса не представляет собой никакой сложности. Укрывным материалом для каркаса будут служить листы поликарбоната. Они крепятся к вертикальным стойкам конструкции, поверхности арок и основанию. При использовании железных труб в них следует предварительно просверлить отверстия, которые будут соответствовать размеру саморезов. К алюминиевой и полимерной конструкции листы можно крепить сразу.

Статья по теме:

Достоинства и недостатки теплицы

Выбирая такой тип парника, следует заранее поинтересоваться его плюсами и минусами. Преимуществ у этой конструкции довольно много:

  • теплица лёгкая и быстро разбирается, если она сделана без глухого фундамента, при желании её можно перемещать по территории;
  • это компактное сооружение, поэтому его удобно поставить на небольшой площади, или же установить несколько теплиц на большом участке;
  • «Хлебница» имеет небольшую высоту, и по этой причине ей нестрашны даже сильные ветры, тем более если она на ножках, которые заглублены в почву;
  • если выбрано поликарбонатное покрытие, то снег тоже не станет проблемой, сотовое полотно этого ячеистого материала, кроме того, обеспечивает культивируемые растения рассеянным освещением, одновременно защищая от губительных ультрафиолетовых лучей;
  • невзирая на то, что теплица внешне кажется маленькой, её полезная площадь для посадки довольно велика;
  • открывающиеся створки дают возможность проветривать конструкцию, проводить любые аграрные работы при полном доступе к растениям.

Но некоторые недостатки у сооружения всё-таки есть:

  • шарнирное устройство требует периодической проверки и смазки;
  • при работе механизма может наблюдаться неприятный скрип;
  • если парник не закреплён к фундаменту или грунту, то сильный ветер может сместить конструкцию;
  • при возведении большого сооружения для установки понадобится 2-3 человека;
  • из-за небольшой высоты в парнике можно выращивать только низкие растения, для вьющихся культур, а также имеющих высокие стебли и ветки нужны более высокие и просторные постройки.

Теплица «Хлебница» может быть использована для выращивания садовой клубники, всевозможных разновидностей салата; овощей, таких как свёкла и морковь, зелени – укропа, зелёного лука, петрушки.

Виды профиля для теплицы своими руками из поликарбоната. Фото-примеры каркасов

Для сборки каркасов теплиц и парников используются различные виды материалов. Это может быть дерево, пластиковый или металлический профиль. Нередко встречаются модели, выполненные из шляпного профиля, профиля для гипсокартона, алюминиевого профиля. Каждый вид профильной трубы обладает конкретными свойствами и применение его обуславливается режимом функционирования теплицы. Для более легких вариантов сезонного использования вполне сгодится пластиковый или оцинкованный профиль.

Каркас теплицы выполнен из оцинкованного профиля

В сооружениях, планирующихся использоваться в течение всего года, обычно применяют материал с высокими показателями прочности, так как несущая конструкция должна выдерживать дополнительные нагрузки в виде давления снеговой шапки или сильных порывов ветра.

Популярность применения профильной трубы для возведения каркаса теплицы объясняется такими свойствами:

  • благодаря ребрам жесткости, трубы имеют хорошую сопротивляемость нагрузкам и не деформируются под их действием;
  • невысокая стоимость профиля;
  • малый вес;
  • правильно подобранная труба позволяет сооружать любые виды конструкции каркаса;
  • простой процесс монтажа;
  • высокая прочность в любых климатических условиях.

Профильная труба из металла обеспечивает высокую прочность и надежность конструкции

Размеры сечения профильной трубы, применяемой в той или иной конструкции, определяются функциями, возложенными на профиль: чем прочнее должен быть каркас, тем большее сечение используется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки элементов конструкции — 20х20 мм.

Правильно подобранная труба позволяет сооружать любые виды конструкции каркаса

Если выбранная конструкция каркаса из профильной трубы имеет полукруглую форму, следует учитывать, что при изгибе трубы основная нагрузка ляжет на края трубы, при этом середина профиля останется не подвержена деформации. В этом смысле, профильные трубы с успехом применяют для арочных конструкций. Вопрос лишь в наличии специального устройства для изгиба труб (трубогибе). Следует отметить, что при ручном изгибе получить геометрически верную форму дуги довольно сложно.

Каркас теплицы из алюминиевого профиля

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

Профильные трубы с успехом применяются для арочных конструкций

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

Описание модели

Этот небольшой парник предназначен преимущественно для выращивания рассады, ранних корнеплодов, зелени(см.Как вырастить салат: технология) или овощных культур на ранней стадии их вегетации. Огурцам, помидорам и прочим высокорослым растениям в нем будет со временем некомфортно из-за небольшой высоты конструкции.

Габариты

Точно заданных габаритов у этой модели нет. Вернее, они свои у каждого производителя,но его длина обычно составляет от 2 до 4 метров, высота – не более метра, а ширина зависит от того, открывается парник с двух сторон или только с одной.
Если с одной, то для удобства ухода за посадками он делается 0,8-1,3 метра. Большая ширина заставит вас наступать внутрь, чтобы дотянуться до противоположной стенки.

Фото мини-парника, открывающегося только с одной стороны

Парники с односторонним открыванием можно встретить в продаже под названием Улитка. Чаще встречаются модели с двухсторонним открытием, ширина которых доходит до 2 метров.

Особенности конструкции

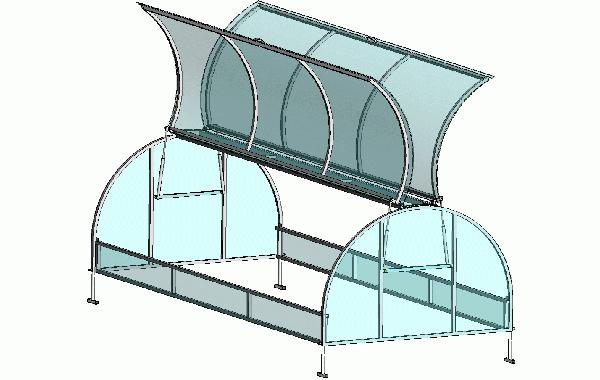

Если посмотреть на изображение или чертеж парника Хлебница, то можно увидеть, что верхняя часть его каркаса состоит не из целых дуг, а из полудуг. Обе части имеют автономное покрытие и крепятся к основанию на шарнирах.
Диаметр одной больше диаметра другой ровно на толщину профиля с сотовым поликарбонатом. Поэтому обе части крыши свободно вращаются по оси, не мешая друг другу, а в закрытом положении между ними не остается щелей.

Парник Хлебницы – чертеж каркаса

Каркас может быть выполнен из разных материалов:

  • Квадратных пластиковых труб;
  • Металлического профиля;
  • Оцинкованной профтрубы и т.д.

Покрытие чаще всего делают из сотового поликарбоната, но вполне возможно использование прочной парниковой пленки из полиэтилена низкого давления.

Преимущества

Достоинства у этой модели те же, что и у других парников арочной формы: минимум стыков, простота сборки, максимум полезного внутреннего пространства.Но есть и собственные преимущества, связанные с особенностями конструкции и размерами:

  • Невысокая цена. В зависимости от габаритов и использованных материалов, каркас может стоить от 1500 до 3000 рублей. Укрывной материал приобретается отдельно.
  • Небольшой вес, позволяющий перемещать парник по участку, не разбирая.
  • Функциональность и эргономичный дизайн.
  • Возможность ступенчатой регулировки проветривания путем открытия крышки на любой угол от 0 до 90.

В таком положении достигается максимальное проветривание

Возможность сборки своими руками.

Выбор материала для парника «хлебница»

Опорные элементы изготавливают из следующих материалов:

  • металлических труб — оптимальный вариант толщиной 1,5-3 мм;
  • полипропиленовых — правильно подбирают диаметр: тонкие не дают жесткости, а толстые тяжело согнуть;
  • деревянных брусков— полученная конструкция будет тяжелой, громоздкой, за ней постоянно нужно будет ухаживать.

Необходимо приобрести дополнительные инструменты для строительства, набор которых определяет материал каркаса:

  • металл — ножовка, сварочный аппарат и т.д.;
  • дерево — пила, шуруповерт и прочее.

Выбирают укрывной материал — плотная ПВХ-пленка, спанбод (либо другой укрывной материал) или поликарбонат. Приобретают дополнительные материалы: шарниры, болты, гайки, саморезы (с термошайбами для поликарбоната).

Размеры парника

Если будет изготавливаться парник «хлебница» своими руками, то необходимо будет выбрать для него габариты. Определенных размеров у данной модели не существует. Каждый садовод сможет выбрать для себя определенный размер теплицы, который будет соответствовать свободной территории на участке. Как правило, длина такой теплицы составляет 2-4 метра, тогда как высота не превышает 1 метр, а ширина будет зависеть от того, будет открываться конструкция с двух сторон или только с одной. Если парник будет открываться только с одной стороны, для обеспечения более удобного ухода за растениями ширину предпочтительнее сделать в пределах 0,8-1,3 м.

Парник из поликарбоната Хлебница недостатки и достоинства

Перед тем, как парник хлебница из поликарбоната купить хорошо осмотрите изделие. Поликарбонат должен быть без дефектов и трещин. Листы материала хорошо заправляются в каркас, не должно быть щелей, неровностей по краям. Герметичность паника – обязательное условие для выращивания качественной рассады.

Ещё одной проблемой, с которой можно столкнуться при покупке парника – некачественная покраска каркаса. Бывает так, что краска слазит уже при установке парника. Этот дефект легко устранить, если с помощью наждачной бумаги очистить каркас от краски полностью, а затем покрасить его заново в тот цвет, который нравится больше.

На самом деле недостатков у парников из поликарбоната немного, они легко устраняются. Немного внимания при выборе и покупке изделия автоматически избавят вас от большинства проблем.

Практические советы по выбору места установки парника Хлебница

Чтобы урожай, выращенный в такой теплице, радовал своим обилием и качеством, еще на этапе строительства нужно внимательно подойти к выбору места для установки парника

Стоит обратить внимание не только на его расположение относительно сторон света, но также и на наличие рядом кустов и деревьев, которые могут затенять теплицу

Лучше всего выбрать место, которое находится подальше от строений. Таким образом, можно обеспечить попадание максимального количества солнечного света на растения. Вот несколько основных стандартов, которых нужно придерживаться:

  • расстояние до ближайшего строения должно быть не менее 5 м;
  • если на участке есть баня, сауна или летний душ, дистанция между ними и теплицей должна быть не менее 8 м;
  • при наличии септика необходимая удаленность от него – 25 м.

Схема расположения теплицы согласно сторон света

Другой важный критерий выбора – ровность площадки, на которой вы планируете строительство. Для того чтобы в этом убедиться, достаточно воспользоваться простым строительным уровнем. Такая проверка обязательна, так как она исключает риск того, что конструкция будет установлена неровно или перекосится со временем.

Какие растения можно выращивать в парниках этого типа

Парник Хлебница хорошо подходит для выращивания многих культур, однако, среди них есть такие, которые будут чувствовать себя в такой теплице наиболее комфортно:

  • клубника и земляника;
  • любая зелень: укроп, петрушка, щавель, лук, чеснок и т. д.;
  • морковь, свекла, листья салата, латук.

Подойдет парник и для томатов. Однако, из-за большого размера кустов, со временем их обязательно нужно пересадить в открытый грунт или теплицу большего размера.

Для выращивания в парнике Хлебница больше всего подходит зелень, лук, чеснок и другие культуры небольшой высоты

Полезный совет! Если оборудовать в парнике отопление, то его можно использовать не только в летнее время, но и зимой. Так, свежая зелень и овощи будут на вашем столе круглый год.

Описание

Парник получил свое «вкусное» название благодаря схожести в конструкции с популярными на наших кухнях булочницами. Он обладает легко снимающейся крышкой-створкой. Современные мастера практикуют сразу несколько вариантов изготовления «хлебниц», но все они объединены рядом положительных характеристик: закрывать и открывать теплицу можно без лишних усилий и даже с двух сторон одновременно (если створок две), каркас теплицы легок и, соответственно, мобилен, парник укрыт поликарбонатом, а значит, дождевые потоки не промнут крышку и, благодаря скатной поверхности, не повредят спрятавшиеся под ней растения. Поскольку в парнике-хлебнице нет сквозного прохода, внутренность конструкции можно использовать на сто процентов. Не нужно предусматривать место под борозду и дополнительное укрепления внутренней гряды.

Данный вид парника в основном предназначен для низкорослых представителей флоры: для рассады условия произрастания в этом «домике» будут просто идеальными. Понравится парник зелени (петрушке, укропу, щавелю, чесноку), ароматным ягодам (клубнике или землянике) и, конечно, корнеплодам (морковь, свекла). А вот растениям повыше скорее всего потребуются более высокие потолки. Например, томаты можно выращивать в «хлебнице» исключительно на стадии рассады. Позже придется пересадить их в теплицу попросторнее либо под открытое небо.
