Мангал своими руками: как сделать из железа, чертежи, размеры, фото

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

• Стальная бочка.
• Обрезки широкой металлической трубы.
• Пустой баллон.
• Бак от стиральной машинки.
• Массивная швейная машинка.
• Кованая столешницы или полочки из металла.

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

1. Прочный металлический лист (из стали).
2. Сварочная установка.
3. Мощная дрель.
4. Углы для стоек или куски арматуры.
5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

• Наносим разметку на металлический лист.
• Вырезаем детали нужного размера.
• При помощи дрели делаем вентиляционные отверстия.
• По верхнему краю обеих самых длинных стенок делаем углубления.
• Для удобства делаем подставку.
• Свариваем все элементы мангала.
• При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
• Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

• Выбираем длину мангала 65 сантиметров, а ширину 40.
• Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
• Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
• Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
• Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
• Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

• В качестве ножек-подставок можно использовать трубы.
• Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
• Привариваем корпус бочки к ножкам.
• К краям основной части привариваем уголок для создания полки для шампуров.
• Сверху конструкции размещаем сетку для барбекю.
• Прорезаем отверстия в нижней стенке для циркуляции воздуха.
• Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

https://youtube.com/watch?v=HWHN1DRb-Jg

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Изготовление простого мангала

Самый распространенный вид конструкции — простой мангал со съемными ножками. Эта модель может использоваться как стационарное изделие на даче и как походный вариант для пикника, помещаясь в багажнике автомобиля благодаря отсоединяющимся ножкам.

Работу следует начинать с определения точных размеров будущего изделия. Подходящие чертежи мангала можно найти в интернете или сделать самостоятельно. Ширину и длину конструкции рассчитывают относительно предполагаемого количества порций, которое планируется готовить. Длина ножек должна быть комфортной для того, кто будет выступать в роли повара.

При общей высоте изделия в 95 см длина ножек может составить 70 см. Глубины основной части конструкции в 25 см будет достаточно для нужного количества жарких углей. Ширина 28 см подойдет для шампуров обычной величины, а длина 54 см позволит приготовить одновременно не меньше десяти порций.

По верхнему краю изделия должны быть нанесены выемки для размещения шампуров. Расстояние в 6 см между ними даст возможность вращать порции, не давая мясу в порциях соприкасаться.

По низу металлического короба мангала необходимо сделать несколько отверстий диаметром 1,2-1,5 см.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Другие варианты такого изделия с фото

Как упомянуто выше, корпус мангала можно сделать из кирпича или камня. Желательно сделать стенки немного под углом, как и в металлической конструкции. Для поддува в нижней части потребуется установить подобие колосниковой решетки в центре, где будет установлен топливник. Эту деталь выполнить так же, как и для металлического мангала, то есть из стальной сетки.

Вертикальный мангал своими руками в разборном варианте делают открытого типа, без внешнего кожуха. Фактически он представляет собой плоский топливник из сетки (2 широкие стороны), которая закреплена на боковинах из листовой стали толщиной 2 мм. Боковина выкроены так, что образует несколько рядов горизонтальных опор для укладки шампуров «лесенкой», друг над другом. Пример можно увидеть на нижнем видео.

Как видно на фото и видео таких конструкций, у них есть недостаток: мясо поджаривается с 1 стороны и его нужно чаще переворачивать, как на обычном мангале. Тем не менее в этой конструкции соблюден принцип минимального контакта мяса с дымом от угля и отсутствие возможности горения жира и сока, который капает на поддон или на землю. Больше вариантов конструкций вертикальный расположением шампуров смотрите на фотогалерее ниже, для увеличения картинки кликните на нее.

Взяв за основу приведенные модели вертикальных мангалов, каждый может попробовать внести свои усовершенствования в их конструкцию. Минимальный набор деталей и сварных швов делает изготовление стального мангала легким даже для неопытного сварщика. Или можно обойтись и вообще без сварки, просто соорудив качественные крепления для деталей между собой.

”

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания  и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Этапы сборки конструкции

Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам

Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом

Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.

Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.

Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.

После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.

Работа с металлом

Продолжая тему, хотелось бы сказать, что разрабатывая навес для своего мангала, я не чертил никакие чертежи. Ведь, и вправду, не беретесь же вы за карандаш, когда вырезаете с орешника удочку? Вот и тут, чётко представляя финальную картинку, я не стал утруждать себя маранием бумаги.

Для начала пришлось определиться с размером.

Оценив габариты уже существующего мангала, был сделан вывод, что накрыть нужно площадку в полтора на два с половиной метра. Ведь там должна была поместиться не только барбекюшница, но и небольшой столик для продуктов, а также собственно сам повар. Это, конечно, хорошо, когда мясо не заливает, но и когда за шиворот капает дождь, так же мало приятного.

Теперь основа. В качестве нее я решил использовать сваренный из профиля 60×30 мм прямоугольник. Чтобы внутрь трубы не проникала влага, все соединения производил, запиливая торцы под 45°, попутно и диагонали проверил. Угольник угольником, но так выдерживать прямой угол всегда надежнее.

Следующий параметр – высота. Поскольку мой рост метр семьдесят шесть, а жарить шашлык гостям я никогда не доверял, то и высоту стоек я ограничил в 1800 мм. Кстати, их я изготовил из пятидесятого уголка. Толщины стенки в 3 мм оказалось вполне достаточно.

Потом перевязка. Там вновь пригодились планки 60×30 мм. Вот только тут я их уже устанавливал не плашмя, а ребром. Да и торцы не запиливал. Они все равно оставались закрытыми.

Вот только эта конструкция получилась слишком подвижная. По-хорошему ее следовало бы укрепить раскосыми, но это было бы не идейно, а потому для дополнительной жёсткости пришлось варить на всех углах металлические пластины.

Обратите внимание, между пластиной и стойкой я оставлял небольшой зазор, чтобы потом заполнить его сварным швом. Так в результате получается на порядок надежнее

И еще один нюанс. Когда фиксируете конструкцию, не забывайте промерять все те же диагонали. Все углы должны быть строго 90°.

Кстати, на этом этапе запасы широкого профиля у меня истощились, остался только тоненький 20×20 мм. В принципе, для изготовления кровли достаточно и его, но лучше бы таки использовать трубу сечением 40×20 мм она жестче. Но вернемся к сварочным работам.

После изготовления обвязки я вырезал четыре полтора метровых профиля сечением 20×20мм и, запилив торцы под 30°, использовал их в качестве лаг.

Чтобы кровля имела красивый скат, необходимо было изготовить для нее еще и четыре стойки. Притом все они должны были находиться на одной прямой и делить лаги в пропорции 2 к 1. Более наглядно на следующем рисунке.

Теперь стропила. Вновь-таки, если бы был выбор, я бы использовал профиль 40×20мм, но применил то, что было под рукой, запаса прочности в результате, конечно, никакого, но ведь и не капитальное строительство затеял. Навес – не дом.

Как вы понимаете, для обрешётки опять была выбрана все та же двадцатка. Четыре отрезка по два с половиной метра и опорой для профнастила послужили, и торцы в лагах закрыли.

Правда, чтобы листы не провисали, пришлось в тот скат, что побольше вварить еще немного поперечин. Но то уже мелочи, обрезков хватало, да и электроды в запасе были. Нарезай да крепи.

Намного больше времени ушло, на зачистку швов и покрытие конструкции краской. Да и профнастил сам не прикрутился. Но зато в результате я получил для своей дачи вот такую красоту…

… да еще и из подручных материалов. Интересно, а какой навес для мангала построите вы? Ждем интересные фото отчеты.

А пока мы прощаемся с вами. До свидания и до скорых встреч на страницах Сайта про дачу.

Советы

Помимо обычных расчетов для изготовления мангала, можно воспользоваться дополнительными советами, приведенными ниже, для оформления настоящей зоны отдыха на даче или домашнем участке.

• Если длина мангала планируется более 100 см, то в этом случае рекомендуется оборудовать конструкцию дополнительными ножками. Это придаст большую устойчивость.
• Металлический мангал можно также оборудовать колесами. Это позволит в случае необходимости легко поменять его местоположение на участке.

• Над мангалами и очагами можно сконструировать навес. В этом случае приготовлением шашлыков можно заниматься и в непогоду. Если к тому же оборудовать скамейки, высадить цветы и кустарник, то это место станет настоящим сердцем приусадебного участка, где вечерами можно будет просто посидеть у огня, послушать пение птиц, посмотреть на звездное небо.
• Конструкцию обычного металлического мангала можно дополнительно оборудовать местами для хранения дров, шампуров, воды и кочерги. Это придаст дополнительное обаяние и некий шарм.
• Лучшим материалом для изготовления мангала считается чугун. Он очень прочный, долговечный и отлично держит тепло. Это позволит сэкономить на углях. К тому же его можно дополнительно украсить коваными элементами.

• При выборе местоположения мангала или очага необходимо руководствоваться в первую очередь правилами техники безопасности и не располагать конструкцию вблизи построек (расстояние должно быть более трех метров), рядом с легковоспламеняющимися предметами, под деревьями, возле заборов, изгородей, беседок.
• Очаг из камня лучше всего изготавливать из натуральных природных элементов. Но, чтобы построить его с соблюдением всех строительных норм, правил, стандартов и технологий, лучше прибегнуть к помощи квалифицированных строителей-каменщиков.
• Металлический мангал, сделанный своими руками, лучше покрыть огнеупорной краской. Это сделает его внешний вид более эстетичным и гораздо продлит срок эксплуатации.

• Прорези под шампура на жаровне лучше делать на расстоянии от 5 до 8 см. Такое расстояние позволит с легкостью переворачивать каждый из них, не задевая соседние.
• Перед первым использованием мангала его необходимо прокалить, то есть разжечь костер в нем, чтобы избавиться от всех вредных веществ, накопившихся при строительстве.
• Вблизи очага можно оборудовать маленький водоем, пруд или альпийскую горку. Это позволит создать законченный ансамбль загородной зоны отдыха.

В этом случае мясо будет готовиться сразу в достаточном количестве, не будет подгорать и пересушиваться независимо от инструмента приготовления, топочный материал будет эффективно и экономно использоваться, а жар не будет уходить в воздух.

К тому же в настоящее время существует богатый выбор строительных материалов, которые будут пригодны для его изготовления, будь то металл, стал, чугун, жаропрочный кирпич или природный камень. При оформлении мангала, можно воплотить любые идеи и проекты, будь то маленький мобильный очаг, стационарная жаровня или даже кирпичная печь на приусадебном участке. При условии соблюдения строительных стандартов и пожарной безопасности, результат будет только радовать глаз. Настоящий уголок для приготовления пищи и отдыха в кругу семьи и друзей станет любимым местом приема пищи и времяпрепровождения, отдыха и заряда положительной энергией.

Советы по выбору оптимальных размеров мангла смотрите в следующем видео.

Преимущества вертикального мангала

Кронштейны расположены так, чтобы продукты при готовке можно было перемещать ближе к углям или дальше

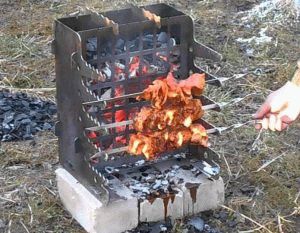

Вертикальный круговой мангал по сравнению с горизонтальными аналогами имеет следующие преимущества:

• Емкость. В среднем она выше в 2-4 раза при одинаковом весе и размерах.
• Безопасность. Контакт дыма с едой отсутствует, она защищена от попадания канцерогенных веществ.
• Функциональность. Одновременно можно приготовить рыбу, овощи, свинину, птицу. Они не будут соприкасаться, перебивая запах друг друга.
• Практичность. Кронштейны устроены так, что продукты перемещаются ближе или дальше к углям, что способствует достижению лучшего результата.

Сделать металлический мангал вертикального типа можно самостоятельно, без специальных навыков и инструментов.

Особенности вертикального мангала

Вне зависимости от своего внешнего вида, все классические мангалы работают по следующему принципу: над углями на шампурах располагают куски мяса. Тающий жир падает на раскалённые угли и насыщает дым бензапиреном. Это очень сильный канцероген, который вреден для организма.

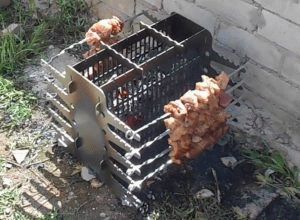

Особенностью вертикальной конструкции мангала является то, что при таком расположении дым не пропитывает кусочки мяса.

Внешне такой мангал выглядит как короб, внутрь которого установлена сетка для топлива. Дым вместе с вредными веществами, поднимаясь вертикально вверх, не соприкасается с мясом. Сами шампуры расположены по центру вокруг жаровни.

За счет некоторой удалённости от углей мясо поджаривается с той стороны, которая непосредственно повёрнута к жаровне.

В качестве топлива можно использовать не только дрова, но и готовые угли.

Нижняя часть конструкции выполняется в виде решётки. Именно на ней располагается горючее (дрова или угли). Размеры ячеек не должны допускать выпадения углей. Такую возможность имеет лишь зола.

В нижней части устанавливается поддон для сбора жира.

Стекающий жир накапливается в поддоне. За счёт этого он не горит, от него не образуется копоть и дым. Мясо имеет характерный для этого блюда аромат, а поверхность мангала не покрывается нагаром.

В отличие от мангала горизонтальной конструкции, подобное расположении имеет ряд положительных качеств:

1. Безвредность готового блюда. За счёт конструкции мангал позволяет расположить мясо вне контакта с огнём, что предотвращает попадание дыма на продукт. Несмотря на то, что мясо находится в отдалении от углей, эффект прожаривания достаточно высок, вне зависимости от количества угля. Мясо готовится под действием тепла, которое идёт от корпуса и дыма.
2. Повышенная вместительность. Особая конструкция мангала позволяет закреплять шампуры сразу со всех сторон. Если жаровня имеет большие размеры, то есть возможность одновременно загрузить до семи килограммов мяса.
3. Многофункциональность. Одновременно можно готовить несколько блюд: непосредственно шашлык, а на установленной сверху платформе можно готовить и другие.
4. Уникальность конструкции. Пластины для установки шампуров имеют специальные пазы, которые позволяют изменять расстояние от жаровни.
5. Пожаробезопасность. Угли  отделены от продукта сеткой, что исключает возможность перемещения огня на соседние предметы.
