Моргает светодиодная лампа в выключенном состоянии

Содержание:

Устраняем проблему

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

  • Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
  • Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
  • Завернуть токи в цепь с меньшим сопротивлением.

Заменить выключатель на модель без подсветки или поставить другие лампы.

Почему моргает светодиодная лампочка при выключенном свете. Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Если светодиодный светильник стал тускло светить

Ситуация, когда светодиодный светильник светит тускло, для потребителей часто становится неожиданностью. Они приобретали источник света, работающий на передовых технологиях, и ожидали, что он будет формировать яркий и мощный поток света. Мы разберем основные причины, почему LED-светильник светит менее ярко, чем ожидалось, и предложим пути, как это можно изменить.

Светодиодный светильник стал тускло светить из-за низкого напряжения

Первое, что стоит проверить в поисках ответа, почему тускло горит светодиодный светильник – достаточен ли уровень напряжения в сети. Осветительный прибор питается от сети переменного тока, поэтому при падении напряжения даже качественный светильник с хорошим светом годности не светит в полную силу.

Проверить это просто – достаточно подключить к сети переменного тока другой прибор. Если и этот светодиодный светильник стал тускло светить, то причина в низком напряжении. Такая проблема характерна для загородного жилья. Решают ее с помощью установки стабилизатора на свет и розетки.

Естественный процесс деградации светодиодов

Любая светодиодная лампа или LED-светильник со встроенным световым модулем в определенный момент начинают светить менее ярко.

Это связано с деградацией светодиодов – естественным процессом, когда элементы технически не могут работать в полную силу.

Проверяется это с помощью информации на упаковке изделия, где производитель указывает срок вероятной деградации LED-компонентов. Если срок совпадает с периодом, когда лампа стала светить неярко – ее требуется заменить.

Светодиодный светильник тускло горит из-за неправильного выбора мощности

Такое происходит при замене старой лампы в светильнике на светодиодный источник света, но с неправильным подбором мощности.

Как и другие источники света, LED-лампа подбирается к осветительному прибору согласно рекомендациям производителя. Если светодиодный светильник горит тускло, а лампа была поставлена недавно, нужно проверить информацию на приборе.

Такая проблема решается путем замены LED-лампы на похожую, но с корректными характеристиками.

Светильник с некорректной сборкой или некачественными комплектующими

Если напряжение в сети корректно, мощность лампы подобрана правильно, а о естественной деградации светодиодов еще рано говорить, скорее всего, проблема в качестве светотехнической продукции.

Поэтому при покупке светодиодного светильника или источника света важно обращать внимание на продукцию от проверенных производителей – например, на LED-лампы от Arlight. Они изготовлены в соответствии с мировыми стандартами, сертифицированы и имеют гарантийный срок

Они изготовлены в соответствии с мировыми стандартами, сертифицированы и имеют гарантийный срок

Они изготовлены в соответствии с мировыми стандартами, сертифицированы и имеют гарантийный срок.

Другие факторы, вызывающие мерцание

Достаточно часто владелец светодиодного освещения сталкивается с ситуациями, при которых такими устройствами испускаются кратковременные вспышки даже в выключенном положении.

Подобное явление может возникать при слишком близком расположении источника освещения с электрической проводкой, излучающей относительно мощное и стабильное электрическое поле, постепенно увеличивающее количество энергии внутри конденсатора драйвера. При достижении максимальных значений напряжения отмечается возникновении вспышки света.

Мерцание стандартной светодиодной лампы может возникать также, если установленный осветительный прибор не предназначается для конкретных нагрузок светового регулятора и при абсолютной несовместимости драйвера используемой управляющей схеме. В этом случае осуществляется замена драйвера или самого осветительного прибора для совпадения оптимальных значений напряжения.

Установка шунтирующего резистора непосредственно в патрон

Помимо неправильного подключения или установки, причиной мигания может являться брак в используемых изделиях, поэтому специалисты рекомендуют приобретать только качественные сертифицированные устройства, выпускаемые надежными и уже проверенными, известными фирмами и производителями.

При необходимости допускается выполнить монтаж трансформатора, способного надежно обеспечивать необходимые параметры светодиода.

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Общие рекомендации

Рассмотрим несколько полезных рекомендаций, касающихся ремонта светодиодной ленты при моргании.

Необходимо знать, что заменяющую процедуру касательно блока питания нужно производить далеко не всякий раз. Сперва целесообразно проверить, не привело ли к мерцанию конкретное место, в котором был установлен осветительный прибор

Некоторые модели характеризуются снижением функционального уровня в обстановке монтажа в ограниченных площадях.
Покупая дешевую светодиодную ленту, очень важно учитывать тот факт, что изначально указанный процент просадки вполне может не совпадать с реальными показателями.

Настоятельно рекомендуется приобретать только фирменные и проверенные источники питания. Можно отдавать предпочтение и китайским экземплярам, но только предусматривая двойной запас.
При проверке работы всех необходимых деталей можно использовать не вольтметр, а мультиметр, подходящий для измерения напряжения, составляющего 12 В.

Настоятельно не рекомендуется приклеивать LED-ленты на основания с деревянными или пластмассовыми поверхностями

Данный запрет аргументируется тем, что это легко может спровоцировать серьезный перегрев, даже если прибор является самым качественным, надежным и исправным.

Ленту не разрешается паять посредством паяльника, мощность которого превышает 60 Вт. В ином случае может произойти серьезный перегрев контакта. Если случится отслаивание от дорожки, то соединение окажется совершенно неустойчивым. Провести проверку можно очень просто – достаточно прижать пальцем контакт и увериться в том, что свет появился, плата функционирует правильно и безошибочно. С момента, как палец будет убран, то можно заметить, что свет не горит.

Этапы проверки

Схема соединения

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Причины моргания светодиода при включённом свете

Недостаточное напряжение в сети

Это самая распространённая ситуация, при которой мигает светодиодная лампа во включённом состоянии. В районах за городом, и даже в некоторых городских районах нагрузка в питающей сети стандартно не превышает 200В. Это приводит к недостатку напряжения при включении тех или иных электроприборов, в том числе, к появлению мерцания у включённой светодиодной лампы. При такой нагрузке нормально функционировать может только лампочка, у которой имеется драйвер. Также можно купить лампочку, которая работает при нагрузке от 180 до 250В.

Моргание может появиться и по причине использования диммера, устройства для регулирования яркости света, который подаётся светильником. При этом сама лампочка может быть не предназначена для работы с разными уровнями яркости. Такая модель начинает моргать сразу при подключении, если диммер включён не на всю мощность. Если мигает светодиодная лампа, можно просто включить диммер на максимум – тогда не будет мерцания, но и диммер тогда будет работать только в этом положении.

Светодиодная лампа с диммеромИсточник dekoriko.ru

Если в доме постоянно возникают перебои с подачей стабильной нагрузки, решением является покупка стабилизатора напряжения. Он устранит мерцание светодиодных ламп и защитит их от быстрого выхода из строя.

Есть также отдельная категория осветительных устройств, которые работают при нагрузке 12В. Для функционирования в доме они подсоединяются к прибору понижающего напряжения, который подключается к основной сети. Но мигать может и такая лампочка, что обычно говорит о малой мощности в питающем модуле прибора. Обычно неполадка возникает при установке галогенных лампочек вместо светодиодов в точечных светильниках.

Низкое качество светодиода

Иногда можно долго размышлять и проверять, по каким техническим причинам и почему моргает светодиодная лампа во включённом состоянии, а причина оказывается простой – низкое качество изделия.

Если лампочка моргает с определёнными интервалами, мерцание может быть даже незаметно для человека. Причина неполадки – в невысоком качестве питающего модуля светодиода, который не может корректно обработать выпрямленную нагрузку.

Конструкция стандартной светодиодной лампыИсточник nifigas.ru

Такое моргание вредно для глаз и по этой причине покупать осветительные устройства необходимо у проверенных производителей. Все надёжные изготовители выполняют свою продукцию согласно правилам СанПиН 2.2.1/2.1.1.1278–03, в которых указан коэффициент пульсаций. Если изделие качественное, данный параметр будет написан на упаковке. У дешёвых моделей он указывается не всегда.

Повысить качество светодиода у дешёвых изделий можно своими руками, но это довольно трудоёмкая задача: обычно необходимо разобрать цоколь и установить вместо старого конденсатора новый большей ёмкости. Естественно, новый элемент должен подходить по габаритам светодиодной лампочке, чтобы цоколь нормально устанавливался на место.

Смотрите, как устранить мерцание лампы при включённом свете в данном видео:

Большинство проблем с мерцанием светодиодов можно решить самостоятельно. Однако, если вы не уверены в своей компетентности по данному вопросу, лучше попросить выполнить диагностику и ремонт оборудования профессионала, или человека, который разбирается в электротехнике

Помните, что светодиодная лампочка взаимодействует с электрической сетью, поэтому важно соблюдать технику безопасности для защиты от удара током

Три простых способа устранения моргания:

Заключение

Понять, почему моргает светодиодная лампа в выключенном состоянии или при её включении, не так сложно. Обычно причиной является подключённое к устройству дополнительное оснащение (диммер, подсветка), рядом с проводкой имеются другие силовые провода, в сети недостаточное напряжение или лампочка невысокого качества.

Часто чтобы восстановить нормальную работу прибора, необходимо или отключить дополнительное оснащение, или установить новый электроприбор. В более сложных случаях возможна установка резисторов, конденсаторов или замена проводки.

Другие факторы, вызывающие мерцание

Достаточно часто владелец светодиодного освещения сталкивается с ситуациями, при которых такими устройствами испускаются кратковременные вспышки даже в выключенном положении.

Подобное явление может возникать при слишком близком расположении источника освещения с электрической проводкой, излучающей относительно мощное и стабильное электрическое поле, постепенно увеличивающее количество энергии внутри конденсатора драйвера. При достижении максимальных значений напряжения отмечается возникновении вспышки света.

Мерцание стандартной светодиодной лампы может возникать также, если установленный осветительный прибор не предназначается для конкретных нагрузок светового регулятора и при абсолютной несовместимости драйвера используемой управляющей схеме. В этом случае осуществляется замена драйвера или самого осветительного прибора для совпадения оптимальных значений напряжения.

Установка шунтирующего резистора непосредственно в патрон

Помимо неправильного подключения или установки, причиной мигания может являться брак в используемых изделиях, поэтому специалисты рекомендуют приобретать только качественные сертифицированные устройства, выпускаемые надежными и уже проверенными, известными фирмами и производителями.

При необходимости допускается выполнить монтаж трансформатора, способного надежно обеспечивать необходимые параметры светодиода.

Причина 3 – слабое напряжение в сети

Цифра в 220 вольт только номинальная. Чаще всего в частных домах по факту напряжение в бытовых электросетях может быть выше или ниже этого значения (второе случается гораздо чаще). Причин много – падение напряжения на всей линии электропередач, недостаточная мощность трансформатора, перекос фаз… Благо пользователи электросетей могут легко решить проблему помех электросети конкретно в своем жилище, установив дома стабилизатор. Этот прибор никогда не будет лишним. Он не только выравнивает напряжение, избавляя от мигания лампочек, но и защищает электроприборы при резких скачках напряжения.

Для загородных домов мы советуем покупать светодиодные источники освещения с широким диапазоном (120–250 V), которые стабильно работают при скачках напряжения в электросети.

Выбирайте лампы с широким диапазоном напряжения

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

  • Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
  • Наличие режима подсветки у выключателя.
  • Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
  • Прокладка проводки внутри сырой стены.
  • Наличие нескольких кабелей в штробе.

Мерцание из-за подсветки выключателя

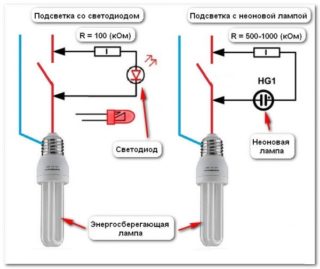

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки.  Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Проблема, созданная проводкой

Плохая проводка – одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Способы устранения неисправностей

Исходя из вышеописанного – наша цель сделать так, чтобы при разомкнутом выключателе ток через лампы не протекал. Рассмотрим методы решения этой проблемы.

Демонтаж подсветки в выключателе

Если проблема из-за подсветки, то самый простой вариант – убрать ее. Для этого нужно разобрать выключатель, предварительно выключив напряжение на этой линии или во всей квартире. Прежде чем касаться руками клемм на выключателе или других его рабочих частей, лучше дополнительно проверьте наличие напряжения индикаторной отверткой. Во время вашей работы его там быть не должно.

Далее, нужно вытащить из стены сам выключатель и откусить провода, которые идут к подсветке, или вынуть блок подсветки (в зависимости от конструкции). Собрать все обратно и проверить результат работы.

Отдельный нулевой провод

Вариант посложнее, если у вас наружная проводка или вы делаете ремонт, вы можете проложить дополнительный нулевой провод к выключателю. В итоге к подсветке будет подсоединяться нулевой провод и фазный провод индивидуально, а она будет работать, и лампа не будет мерцать.

Установка дополнительного сопротивления (шунтирующего резистора)

Чтобы оставить подсветку и не прокладывать новый кабель, нужно добавить параллельно светодиодной лампе резистор.

Для безопасности лучше заизолировать термоусадкой

Удалению мерцания поспособствует установка в цепь дополнительного сопротивления. Элемент, который будет внедряться – резистор мощностью 2 Вт, с сопротивлением 50 кОм. При использовании этого способа не потребуется удалять световой индикатор на выключателе. Резистор можно установить как непосредственно в корпусе самого светильника, так и в распределительной коробке.

Смысл этого действия заключается, в том, что светильник зашунтирован резистором, ток индикатора теперь протекает через него. Соответственно он мигать больше не должен.

Подключение лампы накаливания

Вариант подходит для многорожковой люстры, если в ней установлено несколько ламп, можно заменить одну из них на лампу накаливания. Тогда остальные мерцать не будут. Это сомнительное решение. Вы получаете разнотипный световой поток по яркости, цветопередачи, цветовой температуре. В некоторых светильниках будет видно, что у вас вкручены лампы и это смотрится, мягко говоря, некрасиво. Да и использовать энергосберегающие лампы и при этом вместо одной из них вкрутить лампу накаливания – странная экономия, ведь одна лампа накаливания, которая будет выдавать такой световой поток как светодиодные, может потреблять больше всех остальных в люстре.

Подключение конденсатора

Сопротивление греется, лампа накаливания много потребляет и выбивается из общего вида. Есть вариант установить параллельно светильнику конденсатор. Если подсветка светодиодная – конденсатор должен быть емкостью 0,5–1 мкФ, на напряжение не менее 400 В, если неоновая – то емкость можно поменьше. Конденсатор зашунтирует лампу по переменному току, и индикация на выключателе останется исправной. К тому же он будет выполнять и фильтрующую роль, слегка подавляя помехи от импульсного источника питания в лампе.

Причины мигания лампочек во включенном состоянии

Светодиодная лампа в разобранном виде

Если лампочка моргает при выключенном и выключенном свете в доме или квартире, понадобится заменить пусковое устройство. Когда проблема осталась, понадобится:

  1. Проверить параметры напряжения. При наличии сбоев источник света будет пульсировать. Показатель ниже 5 % будет поводом для обращения в компанию энергосбыта.
  2. Осмотреть пусковой механизм. Светодиоды в данном случае будут пульсировать при включении, что отразиться на длительности работы лампы.
  3. Разобрать устройство и проверить качество матрицы диодов. При классическом подключении наблюдается пульсация выходного напряжения. Яркость потока снижается, но ее можно увеличить емким конденсатором. Для жилых помещений данный способ не подойдет.

Особенности тестирования мерцания включенной лампы

Проверка мерцания лампы с помощью карандашного теста

Установить наличие моргания сложно, поскольку глаз не воспринимает такие пульсации. Для предотвращения утомляемости, бессонниц и пагубного влияния на психику, нужно проверить лампу.

  • При помощи карандаша. В темной комнате включить только светильник. Над устройством проводят простым карандашом. Прерывистый след говорит о пульсации, сплошной свидетельствует, что моргание отсутствует.
  • С использованием камеры смартфона. На расстоянии 1 м на включенную лампочку наводится камера в режиме съемки видео. Темные полосы на дисплее подтвердят факт пульсации.

Поломка чаще всего наблюдается у бюджетных моделей. Но к основным причинам мигания в режиме включения относятся недостаточная емкость конденсатора или несовместимость с диммером (нагрузка регулятора превышает нагрузку светодиода).

Мигание светодиодных источников света наблюдается из-за некачественного подключения, превышения напряжения и наличия тока утечки. Эти проблемы можно устранить самостоятельно. Если после ремонта пульсации не прекратились, есть вероятность неисправности выключателя, несовместимости патрона со светильником, поломки драйвера, окончания периода эксплуатации или порчи лампы под воздействием высоких температур и вибраций.

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

  1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
  2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
  3. Радиатор. Принимает на себя всё излишнее тепло.
  4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
  5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
  6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
  7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.
