ТЕХНОЛОГИЯ

§ 20. Рабочее место для ручной обработки металлов

Как ты уже знаешь, детали из древесины удобно обрабатывать на столярном верстаке. Для обработки заготовок из металла также необходимо организовать подобное рабочее место.

Ручную обработку металлов называют слесарной. Рабочим местом для ручной обработки металлов в школьной мастерской является слесарный верстак (рис. 92).

Рис. 92. Слесарный верстак: 1 — основание; 2 — ящики для инструментов; 3 — тиски; 4 — крышка; 5 — защитная сетка

Он состоит из основания 1, крышки 4, на которой закреплены слесарные тиски 3. Верстак имеет ящики для инструментов 2 и защитную сетку 5. Иногда слесарные работы выполняют на универсальном верстаке, который одновременно является и слесарным, и столярным (рис. 93).

Рис. 93. Универсальный верстак: 1 — основание; 2 — сиденье; 3 — крышка; 4 — тиски; 5 — защитная сетка; 6 — подставка для технической документации

Перед началом работы следует проверить, соответствует ли слесарный верстак твоему росту. Для этого нужно встать рядом с верстаком, опустив руки вниз, согнуть одну руку в локте под прямым углом и положить ладонь на верхнюю часть тисков. Если при этом рука не сгибается и не вытягивается, значит, высота верстака соответствует твоему росту (см. рис. 16). В противном случае нужно обратиться к учителю, и он отрегулирует высоту универсального верстака под рост ученика с помощью специального устройства, расположенного под крышкой.

Для того чтобы обработать заготовку из металла, её закрепляют в слесарных тисках (рис. 94). Опорную плиту 1 тисков крепят к крышке верстака. Вращая ходовой винт 2 с помощью рукоятки 3 по часовой стрелке, сближают подвижную губку 6 с неподвижной 4 и таким образом сжимают заготовку. Для надёжного закрепления заготовки на поверхности зажимных планок 5 нанесена крестообразная насечка.

Рис. 94. Слесарные тиски: 1 — плита опорная; 2 — винт ходовой; 3 — рукоятка зажимная; 4 — неподвижная губка; 5 — зажимные планки с насечкой; 6 — подвижная губка; 7 — рукоятка фиксирующая

При необходимости верхняя часть тисков может быть по^ вёрнута на некоторый угол по отношению к опорной плите и закреплена в этом положении фиксирующей рукояткой 7.

Чтобы не повредить поверхность зажимаемой заготовки из мягкого металла, на губки надевают уголки (нагубники) из меди или алюминия (см. рис. 95).

Рис. 95. Крепление заготовки из мягкого металла в тисках: 1 — нагубники; 2 — заготовка

Основные инструменты для ручной обработки тонколистового металла и проволоки показаны на рисунке 96.

Рис. 96. Инструменты для ручной обработки тонколистового металла и проволоки: а — зубило; б — слесарный молоток; в — киянка; г — ножовка; д — ножницы по металлу; в — напильник

Правила безопасной работы

1. На верстаке размещать только те инструменты, которые необходимы для данного вида работы.

2. Не повреждать крышку слесарного верстака режущими инструментами.

3. При закреплении заготовки в тисках запрещается ударять по рукоятке тисков молотком.

4. По окончании работы металлическую стружку с крышки верстака и тисков удалять только специальной щёткой.

Знакомимся с профессиями

Слесарь — это специалист по ручной обработке металла. Он хорошо разбирается в свойствах металлов, выполняет разметку, резку, гибку, сверление, сварку, зачистку, соединение металлических заготовок. Слесарь умеет затачивать и подготавливать к работе слесарные металлорежущие инструменты.

Практическая работа № 18

Ознакомление с устройством слесарного верстака и тисков

1. Ознакомься с устройством слесарного (универсального) верстака, имеющегося в школьной учебной мастерской. Найди основание, крышку, защитную сетку, тиски.

2. Изучи устройство слесарных тисков и заполни таблицу в рабочей тетради.

1. Определи, соответствует ли верстак твоему росту.

2. Потренируйся закреплять металлические заготовки из тонколистового металла и проволоки в тисках. При освобождении зажатой в тисках заготовки придерживай её рукой, чтобы она не упала.

Проверяем свои знания

1. Назови основные части слесарного (универсального) верстака.

2. Сравни конструкции слесарного и универсального верстаков: чем они похожи?

3. Из каких основных частей состоят слесарные тиски?

Устройство и характеристики

Стандартные тиски состоят из следующих основных элементов:

• Основание – фактически корпус тисков с опорной плитой, предназначенной для фиксации инструмента на столе, станке или верстаке, иногда оснащается наковальней. Крепление чаще всего болтовое, вакуумное (по типу присоски) или магнитное.
• Губки. Как правило, их две: неподвижная и подвижная. Первая является частью основания, а зажим детали осуществляется посредством движения по направляющим второй губки к первой. Каждая губка имеет плоские съемные накладки, которые называются щечками. Внутренняя поверхность может быть полностью гладкой, что предотвращает повреждение мягкой детали при ее зажиме, рифленой с глубокой фрезеровкой, обеспечивающей лучшее сцепление, а следовательно, фиксацию заготовок, или с мелкой насечкой для тех же целей. Во втором случае каждая отдельная ячейка рифленого рисунка имеет форму острой или срезанной пирамиды, либо же на щечке прорезаются вертикальные или горизонтальные борозды по всей длине.
• Зажимной винт с поворотной ручкой – собственно механизм, отвечающий за движение губки. Ходовой винт проходит сквозь всю конструкцию инструмента, а ручка необходима для его вращения без использования гаечного ключа или другого инструмента.

Конструкция разных видов тисков может значительно отличаться от описанной выше.

Так, например, вместо механического поджима винтом может использоваться гидравлика.

Также некоторый инструмент имеет двойные губки, то есть две пары, расположенные друг над другом.

В этом случае верхние губки – основные, имеют, как правило, классическое исполнение.

Нижние – дополнительные, для решения специфических задач.

Хорошим примером служат V-образные варианты литой или сборной конструкции, предназначенные для удержания заготовок с круглым поперечным сечением.

Еще одно интересное дополнение, которое чаще всего встречается на малых настольных тисках – кнопка блокировки губок, при помощи которой процесс разжима или фиксации заготовок многократно ускоряется.

Материал

По материалу изготовления тиски бывают:

• Металлические – чаще всего это чугунные инструменты, нередко встречаются и стальные, алюминиевые, дюралюминиевые варианты.
• Деревянные – часть столярного верстака, иногда самостоятельная конструкция. Предназначены для фиксации деревянных заготовок. Все элементы, кроме прижимного механизма (редко и он тоже) изготовлены из мягких, но одновременно прочных пород древесины, например, сосны.

Щечки зачастую изготавливаются из мягких материалов таких как: цветных металлов, дерева и даже твердой резины.

Учитывая, что их можно приобрести отдельно, механические характеристики подбираются индивидуально под материал зажимаемой детали.

Также производятся твердые каленые (примерно до 45 HRC) губки из стали.

Размеры и вес

Учитывая огромное количество видов тисков, можно смело говорить о действительно широком диапазоне их размеров.

Классические же слесарные инструменты, которые по праву считаются самыми популярными, так как подходят для решения большинства задач, имеют следующие размеры:

• • Малые: длина – 290 мм, высота – 140 мм, высота губок – 50 мм, ход губок – 80 мм, масса – 8 кг.
• • Средние: длина – 372 мм, высота – 180 мм, высота губок – 70 мм, ход губок – 125 мм, масса – 14 кг.
• • Большие: длина – 458 мм, высота – 220 мм, высота губок – 90 мм, масса – 27 кг, а губки раздвигаются на 160 мм.

Существуют модели, размеры которых намного превосходят указанные выше.

Так, например, длина классических тисков Т-250 составляет 668 мм, а вес – 60 кг.

Их высокие губки выступают на 125 мм, и имеют ширину в 250 мм.

Приблизительные размеры стуловых тисков:

• Длина, ширина и высота: 370 – 400 мм, 180 – 200 мм, 180 – 200 мм.
• Рабочий ход подвижной губки: 120 – 160 мм.
• Высота губок: 65 – 75 мм.
• Масса: 13 – 19 кг.

Ручные тиски в среднем имеют длину 22 – 90 мм, ширину 6 – 45 мм, а высоту 100 – 150 мм.

Обзор видов

Рынок предлагает множество моделей и разновидностей, которые имеют свою область применения. Разделение фрезерных тисков производят на:

• тиски с гидравликой;
• поворотные станочные устройства;
• глобусные;
• самоцентрирующиеся;
• синусные;
• пневматические.

Станочные поворотные

Устройство имеет основной элемент – ротационный диск. С его помощью перемещают деталь по программным параметрам, заданным, чтобы обработать ее. Для фиксации тисков имеется плотный зажим. Он напоминает стержень, на котором имеется резьба. Происходит вынос регулятора за пределы поворотной части. Ротационный диск снабжен специальными углублениями, что позволяют надежно зафиксировать устройство ручного управления. Оно имеет две пластины из металла, находящиеся друг от друга параллельно.

Регулировка на станине осуществляется с помощью специального стержня. На нем нарезана резьба, и он имеет перпендикулярное расположение. Противоположная сторона оснащена ручкой. Подбор технических характеристик, которыми обладает приводной вал, осуществляют с соблюдением главного условия – губки при эксплуатации не должны повреждаться. Такие параметры позволяют производить регулировку расстояния от одной губки до другой и усилия сжатия. Чтобы мастеру было легче работать, некоторые модели тисков имеют обе подвижные губки и снабжаются рычагом для сжатия деталей с ускорением.

Применение ручных тисков с поворотным механизмом осуществляется в условиях небольших мастерских частного характера, где обрабатывают хрупкие материалы. Они могут быть повреждены автоматическими устройствами.

Пневматические

В конструкции основания имеются две ротационные пластины, тиски имеют параллельные пластины и снабжены рельсами. Регулировка осуществляется с помощью трубки, она имеет соединение с движущейся частью станины устройства. Ручной или электрический насос нагнетает сжатый воздух. Когда нужно зафиксировать заготовку, подается воздух в трубке, соединенной с поршнем, который двигается вперед. Для того чтобы ослабить усилия, и разомкнуть губки тисков, осуществляют переключение пневмораспределителя, чтобы стравить воздух из системы.

Гидравлические

Принцип действия и конструктивное решение такое же, как в пневматических тисках. Но они наполняются не сжатым воздухом, а жидкостью.

Часто используется вода, но при необходимости большего усилия могут применить жидкость с увеличенной вязкостью и более упругую. Нужно заметить, у гидравлических станков насос не открыт, чтобы забирать окружающий воздух, а соединен со специальным резервуаром, в котором находится жидкость.

Применяют гидравлические устройства на производственных предприятиях различного типа, у которых есть возможность приобретать дорогое и высокоэффективное оборудование, позволяющее полностью автоматизировать процесс. Тиски с небольшой мощностью встречаются в обычной мастерской. Но их преимущество перед ручными моделями вызывает сомнения.

Типы тисков – основные виды слесарных, станочных и др. тисков

Тиски – это механические фиксирующее устройство, применяемое при ручной и машинной обработке заготовок. Используются при необходимости жесткой фиксации заготовки, необходимости расположения от неё на безопасном расстоянии или освобождении рук для проведения других работ.

Конструкция и применение

Тиски применяются при обработке металлов, дерева, пластика и других материалов в единичном и мелкосерийном производстве, а также при проведении ремонтных и других операций. Благодаря простоте конструкции и универсальности большинство видов тисков могут применяться и в быту, и в небольших ремонтных мастерских, и в цехах крупных предприятий.

Основным рабочим элементом тисков являются две губки, между которыми зажимается обрабатываемая деталь. Необходимое усилие прижима обеспечивает фиксирующий механизм с ручной регулировкой. Одна губка является неподвижной и надежно прикреплена к корпусу. Вторая перемещается под действием фиксирующего механизма обеспечивая зажим детали.

В состав фиксирующего механизма входит ходовой винт с трапециевидной резьбой. Он соединен с подвижной частью корпуса и обеспечивает её линейное перемещение путем вращения по часовой стрелке через расположенную в корпусе гайку. Вращение винта обеспечивает ручка. Корпус тисков располагается на опорной плите или станине имеющей отверстия для крепления к верстаку или станине металлообрабатывающего станка. Крепеж осуществляется с помощью винтов или струбцины.

Основные виды тисков

В зависимости от назначения и конструктивных особенностей тиски подразделяются на:

• Слесарные – предназначены для крепления заготовок при проведении обработки ручными инструментами.
• Трубные. Применяются для резки и обработки труб и деталей круглого сечения. Отличаются специальной, полукруглой формой губок для увеличения площади соприкосновения с деталью.
• Станочные. Устройства повышенной точности предназначенные для крепления заготовок при обработке на металлорежущих станках.
• Столярные. Предназначены для работы с деревянными и пластиковыми заготовками.
• Ручные. Компактный инструмент не требующий фиксации к верстаку. Предназначен для крепления небольших заготовок.

Рассмотрим станочные и основные типы слесарных тисков как наиболее часто используемых в современной металлообработке.

Слесарные тиски

Приспособление для фиксации деталей и заготовок перед обработкой ручным или электроинструментом. Устанавливаются на стол или верстак и крепятся болтами в основании. По конструкции могут быть стуловыми или параллельными, стационарными или поворотными, с шириной губок от 45 до 200 мм. В среднем ширина фиксируемой детали, что определяется ходом подвижной губки, составляет 140 мм.

Параллельные тиски могут иметь стационарную или поворотную конструкцию с возможностью вращения вокруг оси на 60° и более. Стационарные модели тисков дешевле и используются для работ в одном положении. Своё название они получили благодаря параллельному движению подвижной губки относительно неподвижной части. Тиски оснащены накладными губками из инструментальной стали, основание выполняется из чугуна или стали, подвижные элементы – из углеродистой стали.

Стуловые тиски являются устаревшим типом конструкции, но продолжают применяться в быту и ремонтных мастерских. Своё название получили благодаря тому, что фиксировались на основание в форме стула. Представляют собой конструкцию состоящую из основания и поворотного диска, которые по центру соединяются винтами. На корпусе, как правило, имеется наковальня. Ширина губок составляет от 90 до 180 мм. Достоинствами данной конструкции являются простота и прочность, быстрый разжим губок и возможность фиксации длинных деталей.

Станочные тиски

Это приспособления для высокоточной фиксации заготовок перед проведением обработки на сверлильных, фрезерных и других видах станков. От слесарной разновидности они отличаются малым разбегом или полным отсутствием люфта. Предназначены для фиксации на станинах металлообрабатывающего оборудования или производственных верстаках. Для удобства работ, как правило, оснащены поворотным механизмом.

В зависимости от возможности расположения заготовки существуют следующие типы станочных тисков:

• Стационарные. Деталь фиксируется под прямым углом к тискам.
• Синусные. Возможна фиксация обрабатываемой детали под любым углом необходимым для обработки.
• Многоосевые. Тиски имеют возможность поворота по различным координатным осям.

Основными достоинствами данного типа оснастки является высокое усилие зажима, жесткое крепление деталей и возможность проведения высокоточных операций.

Как устроены тиски и их основные конструктивные элементы

Ознакомиться с устройством тисков можно, если посетить станцию технического обслуживания. В автосервисе должны присутствовать несколько разновидностей этих инструментов, посредством которых удается выполнять различные действия. Составными элементами рассматриваемых устройств являются следующие детали:

1. Опорная плита или станина — основание, которым инструмент располагается на столе или верстаке. В конструкции станины присутствуют отверстия, которыми весь инструмент монтируется к верстаку болтовыми соединениями
2. Губки — инструмент оснащен двумя губками, одна из которых является подвижной, а вторая неподвижная. Подвижная губка движется при вращении рукоятки
3. Ходовой винт с рукояткой — деталь, посредством которой происходит движение подвижной губки инструмента. Ходовой винт соединен с рукояткой, при перемещении которой происходит сжатие или разжимание заготовки

Визуальная конструкция инструмента представлено на фото ниже.

Ходовой винт производится из высокопрочной стали. Резьба трапециевидной формы на винте большого размера обеспечивает перемещение подвижной губки. Подвижная губка тисков расположена дальше от рукоятки. Для увеличения функционала зажимного инструмента, в его конструкции присутствует наковальня.

При перемещении рукоятки в направлении по часовой стрелки происходит сближение губок друг с другом, а при ее движении в обратном направлении, губки разжимаются. Для увеличения качества зажима заготовок, губки тисков оснащаются съемными накладками с рифлёной поверхностью. Эти накладки именуются щечками, обеспечивающие качественное сцепление с заготовкой. В итоге заготовка при обработке не перемещается, что повышает удобство и качество выполнения работ.

Это интересно! Выше представлена конструкция классических тисков механического типа. Аналогичное устройство имеют многие виды рассматриваемых устройств, о которых подробно узнаем в материале.

Виды тисков

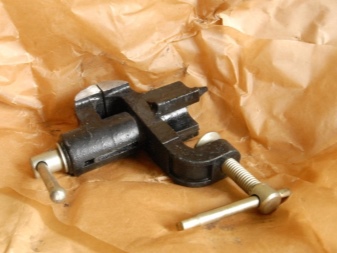

Слесарные. Это цельнометаллические тиски, их ставят на верстак или фиксируют на столешнице при помощи болтов. Видов слесарных тисков два – стационарные и ротационные (поворотные). Губки у таких бывают шириной от 4,5 до 20 см, а ходовую губу можно выдвигать примерно на 14 см.

Например, у слесарных чугунных тисков Stayer Master есть ротационный механизм, весят они порядка 6 кг, ширина губки 9,5 см. Покрыты износостойкой синей краской и стоят до 1200 грн.

Среди плюсов – отличная сборка и подгонка деталей, комплектная наковальня и рабочая часть губок с фиксирующей рельефной поверхностью (вы работаете без ерзанья детали – все стабильно закреплено). Кроме того, система крепления к станку или столу не вызывает нареканий. Эти тиски небольшие, однако площадь рабочей части позволяет обрабатывать детали и покрупнее.

Из минусов – только задействование для установки тисков дополнительных инструментов.

Другой пример – более компактные слесарные тиски INTERTOOL HT-0054: у них тоже есть ротационный механизм, вес меньше – 2,9 кг и ширина губок тоже – 6 см. Предыдущая модель – чугунная, эта – стальная, и стоит дешевле — 250 грн.

У Intertool есть возможность смены губок, а установку и демонтаж можно делать быстро и без  дополнительных инструментов. Тиски относительно компактны и хорошо собраны, из недостатков – небольшая ширина губок, но для некоторых видов работ и ее будет достаточно.

Станочные. Такие тиски не люфтят. С ними можно выполнять более точную работу. Станочные тиски – типичный производственный инструмент, который устанавливают на промышленных верстаках – для обработки особо крупных деталей, а поворотный механизм позволяет точнее подстраивать детали, требующие обработки.

Типичный пример станочных тисков – GROZ TLT/SP/50: с поворотным механизмом, весом чуть больше 4 кг. Ширина губок – 5 см. Эта модель отлита из чугуна, подвижная губа выходит на 25 см. Из возможностей — трехосевая регулировка обрабатываемого изделия при фрезеровании, сверлении, заточке, придании формы и контурном сверлении. Наклонных плоскости две: под 45° и вертикально под 90°.

GROZ на фоне конкурентов выигрывает за счет относительно компактных размеров при достаточной площади рабочей поверхности, кроме того, 4 кг – малый вес для такого класса оборудования, чугун устойчив к механическим повреждениям. Но чтобы установить такие тиски нужны вспомогательные инструменты и специальная подготовка рабочей поверхности перед монтажом. Стальные тиски есть и в этой категории – с весом от 3,2 кг.

Столярные. Их применяют при работе с деревянными или пластиковыми заготовками, крепя к столу болтами. Губки столярных тисков, ввиду особенностей обрабатываемых материалов, имеют специальные защитные накладки (также сделанными из дерева). У некоторых моделей зажим может быть комбинированным – чугунным и деревянным.

Масса некоторых столярных тисков может достигать и даже превышать 16 кг, зато и ширина губок тут существенная – 22 см или больше. Столярные тиски часто чугунные – для большей устойчивости. Средняя величина выдвижения подвижной губы в этом классе – 12 см.

Ручные. Самый простой (и недорогой) вид тисков. Это, как правило, негабаритные приборы с простой конструкцией, благодаря чему можно комфортно работать с мелкими деталями, даже не ставя тиски на стол.

Хороший пример – JONNESWAY P30M07A. Сравните: вес станковых тисков превышает 5-6 кг, в то время как ручные весят порядка 0,6 кг. Для облегчения конструкции такие часто делают из стали с примесью хрома и ванадия – для большей прочности и износостойкости. Габариты этой модели – 30х9х2 см, как раз то, что нужно для мелкой работы! За счет добавок в сплаве, Jonnesway – тиски, устойчивые к перепаду температур, в том числе высоким температурам и повреждениям. Они эргономичны: удобно ложатся в руку, немного весят и имеют уверенную защиту от коррозии металла и стоят от 220 грн.

Этим набором преимуществ и обусловлена цена, высокая, по меркам других ручных тисков.

В каждом типе тисков есть стальные и чугунные модели. Так какие тиски лучше – чугунные или стальные? Чугунные дадут больше стабильности из-за веса и могут стоить немногим дешевле, однако прочность больше у стальных (в особенности, не литых стальных, а кованых, т.е. сделанных по технологии горячей штамповки).

Выбрать тиски и сравнить цены удобно на Price.ua.

Основные преимущества

Основные преимущества слесарных тисков:

• губки (пластины) выполняются из прочной стали и, как правило, закалены — за счёт этого была улучшена их износостойкость;
• большинство моделей тисков дополнительно оборудованы наковальнями, особенно устойчивыми к сильным механическим воздействиям;
• поворотный механизм большинства подвижных моделей тисков можно вращать практически вокруг его оси;
• большинство тисков имеют небольшой вес и размер.

Плюсы небольших ручных тисков:

• ручные модели не занимают много места и не требуют специального сложного крепления к рабочей поверхности стола;
• подходят для работы с мелкими деталями, которые невозможно зафиксировать с помощью других тисков;
• люфт между их губками минимален или просто отсутствует как таковой;
• рукоятка тисков покрывается специальным материалом, позволяющим легко удерживать инструмент при работе;
• прочность и надёжность инструмента — как правило, ручные тиски изготавливаются из особенно крепкой стали.

Это единственные тиски, с помощью которых можно быстро и аккуратно работать с профилем из алюминия. Подойдут они и для работы с металлочерепицей.

Плюсы стуловых моделей — такие тиски содержат ряд дополнительных преимуществ:

• конструкции стуловых тисков простые и прочные одновременно;
• у таких моделей есть возможность зажима особенно больших по длине деталей;
• при откручивании винта подвижная пластина быстро разжимается. При этом не требуется осуществлять полный оборот, чтобы опустить заготовку.

Обзор видов

На сегодняшний день все ручные тиски, производимые на территории РФ, выпускаются согласно ГОСТ 28241-89. Классификация инструмента производится по двум критериям: конструкции и системе фиксации инструмента.

Что касается конструкции моделей, то стандарт предполагает наличие трёх разновидностей приспособлений: шарнирных, пружинных и моделей с коническим креплением. Так, шарнирные образцы состоят из двух подпружиненных щёк на шарнире и поперечного зажима, притом что у пружинных моделей шарнир заменён пружиной. У конических тисков концы щёк приводятся в движение вращающимся конусом.

Особняком стоят ювелирные ручные тиски с поперечным или торцевым зажимом, которые могут быть изготовлены не только из металла, но и из дерева и даже из нейлона. Последние имеют специальный клин и внешне напоминают бельевые зажимы.

Ещё одним критерием классификации ручных тисков является система фиксации. По данному признаку различают два варианта моделей: рычажные и с губками.

С рычагами

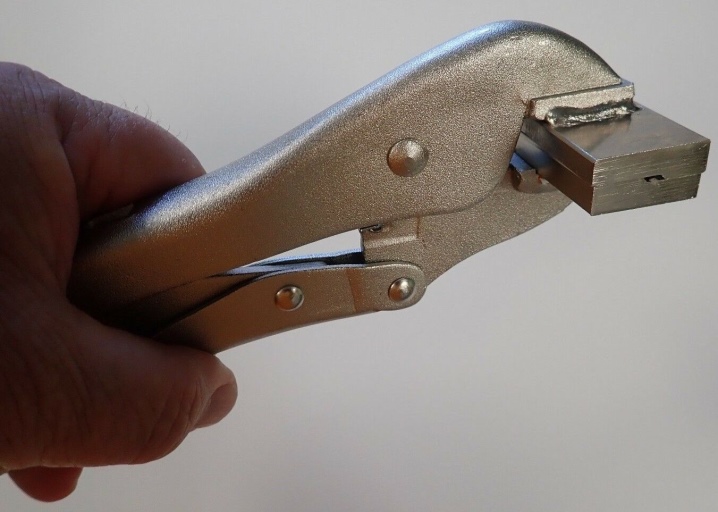

Такие модели очень похожи на пассатижи с защёлкой и состоят из двух губок и двух рычагов. Рычажные образцы очень удобны в использовании и пользуются высокой популярностью у домашних умельцев.

С губками

Такие модели состоят из стальных губок, рукоятки и перемычки с винтом. Фиксация детали осуществляется путём вращения рукоятки, при этом конус, находящийся с обратной стороны, заходит промеж хвостовиков губ и вызывает их сжатие.

Отдельно следует упомянуть о ручных тисках-клещах и тисках-струбцинах. В сравнении с классическими тисками они имеют более сложную конструкцию и высокую стоимость. Так, если обычные ручные тиски можно приобрести за 300–500 рублей, то тиски-клещи и тиски-струбцины обойдутся от 800 до 3000 рублей и выше. Такие модели отличаются хорошей фиксацией и более широкими возможностями.

Для чего нужны?

Если говорить об использовании станочных тисков на сверильном станке напольной или настольной конструкции, то главная задача в данном случае состоит в том, чтобы создать размеченные отверстия в заготовке, независимо от материалов, с максимальной точностью и соблюдением всех технических мер безопасности. Кроме этого, тиски часто подбираются для токарного, шлифовального или пожарного станка с ЧПУ.

У тех же сверильных станков тиски не всегда присутствуют в комплектации при покупке, хотя их наличие не очень сказывается на стоимости модели в целом. Иногда станочные тиски в случае комплекта мастера называют также сверильными для удобства обозначения специфики работы.

Но использование тисков во многом зависит и от материалов, с которыми придется работать в будущем. Например, для дерева или пластика они не нужны. Чтобы зафиксировать деталь на месте, требуется минимум усилий. А в случае с пластиком излишнее давление может даже деформировать материал.

Тиски необходимы при работе со сталью, чугуном или любыми другими тяжелыми металлами. Их наличие в комплекте позволит не только эффективно выполнить поставленную задачу, но и соблюдать все требования безопасности.

Взамен тисков иногда используются и другие зажимы, но они будут менее надёжными. Кроме того, при должной доле внимания можно сделать тиски для станка своими руками. Такой инструмент исполнит свое предназначение ничуть не хуже заводских серийных моделей, а по себестоимости за вычетом временных затрат обойдется гораздо дешевле аналога от производителя. Перед сборкой остается только разобраться в конструкции желаемых тисков.

Какими по размеру и весу бывают тиски и где они применяются

Выпуск тисков продолжается по сегодняшний день, и одним из главных критериев выбора этих инструментов является их размер. От размера используемых инструментов зависит возможность фиксации соответствующих деталей. К примеру, зажать болт на «22» в маленьких устройствах попросту не получится, так как это не позволит сделать маленький ход губок. Аналогичная ситуация при использовании тисков большого размера. В таковых устройствах зафиксировать мелкую деталь возможно, но при малейшем усиленном воздействии, ее можно раздавить.

Именно поэтому сегодня производители выпускают стационарные зажимные устройства следующих размеров:

1. Маленькие — их вес достигает 8 кг. Размеры также не выходят за пределы таких значений: высота — 140 мм, ход губок — 80 мм, длина — 290 мм
2. Средние — масса таковых устройств варьируется в пределах от 8 до 14 кг. Инструменты для фиксации заготовок не выходят за пределы габаритов: высота — 180 мм, ход губок — 125 мм, и длина — 372 мм
3. Большие — это специальные агрегаты, вес которых достигает 30 кг. Однако есть еще больше тиски, которые весят до 60 кг, но они применяются исключительно в промышленных условиях. Размеры больших инструментов находятся в пределах: длина — 458 мм, высота — 220 мм и ход губок — 160 мм

Одним из главных параметров рассматриваемых устройств является ход губок, от которого зависит возможность фиксации деталей разных размеров. Для домашнего гаража выбираются варианты из категории маленьких и средних устройств, что позволяет фиксировать заготовки разных размеров для последующей их обработки.

Это интересно! Тиски бывают поворотные и не поворотные. Поворотные модели оснащены двойной опорной пластиной, которая имеет свойство изменения угла расположения инструмента. Такие модели устройств позволяют закреплять к губкам заготовки разной длины.
